Wysłany: 2017-05-14, 17:37 Zabudowa Boxera L3H2
|
|
|
Cześć,
Po dwóch sezonach w "zabudowanym" Vivaro L1H1 przyszedł czas na coś większego. Kupiliśmy Boxera L3H2 z 2013 roku. Poprzedni właściciel zaczął przerabiać go na kampera z blaszanki trzyosobowej i wykonał jak dla mnie najgorszą robotę, czyli wstawił w homologowanym warsztacie homologowane siedzenia, okna i przerejestrował na osobowy na 4 osoby (nie będę się rozpisywał, dlaczego sprzedawał - dość, że chyba faktycznie musiał)
Mamy więc gotową bazę do dalszej przeróbki. W związku z tym będę wdzięczny za wszelkie podpowiedzi, konstruktywną krytykę i rady .
Auto budujemy dla nas i docelowo dwójki dzieciaków, więc musimy zaplanować cztery spania.
Rozkład mamy wstępnie rozplanowany. Jest w sumie tradycyjny i praktycznie będzie kalką tego:
http://www.adria-mobil.co...range/twin+600/
Planujemy zbiorniki na wodę szarą i czystą wsadzić pod samochód, a koło zapasowe albo na drzwi tylne (jeśli zmieści się z bagażnikiem na rowery), albo po łóżko.
Izolacja:
Planowałem pierwotnie podążyć za kilkoma osobami z forum i całość zaizolować pianką zamkniętokomorową.
Poprzedni właściciel nakleił alufoxa jako pierwszą warstwę. Mamy również w komplecie z autem wełnę mineralną. Coś w stylu tego:
http://www.rockwool.pl/produkty/rockton/
Teraz pytanie, czy jeśli położę tę wełnę na alufoxa i potem przykryję całość pianką, to czy wełna nie będzie łapała wilgoci? Wiem, że niektórzy miękką wełnę pakują w folię i dopiero tym izolują auto, ale nie wiem, jak będzie się zachowywać materiał, który jest w linku.
Okna dachowe:
Macie do polecenia jakieś niedrogie i sprawdzone okna dachowe do łazienki i części mieszkalnej?
Instalacja 230V:
Czy z przetwornicy da się poprowadzić normalnie przewody do skrzynki bezpiecznikowej? Innymi słowy, czy przetwornica ma normalne wyjścia na przewody + i - ?
Ogrzewanie:
Nie wiem, jak do tego podejść. Potrzebuję grzania wody i ogrzewania postojowego. Gaz i tak będę wykorzystywał do gotowania, więc mogę wsadzić większą butlę i kupić Trumę. Pytanie tylko, jaką konkretnie i co z ogrzewaniem wody. Kupować oddzielnie jakiś bojler elektryczny/gazowy? Jeśli tak, to co macie sprawdzonego?

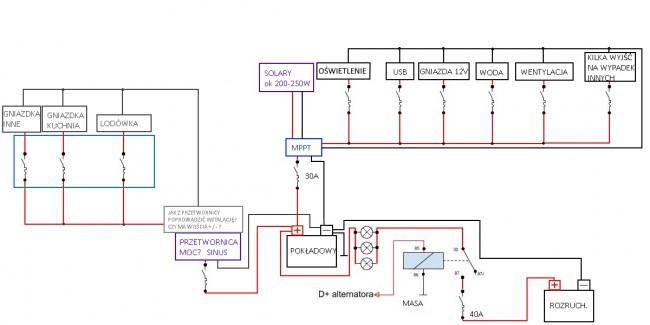

Wstępnie rozplanowałem instalację elektryczną. Jest to jeśli dobrze pamiętam stary temat Świstaka, powielenie jego pracy (dzięki wielkie za ten temat - fantastyczna robota!) oraz tego, co zrobił turikke w swoim temacie. Różnica jest taka, że ja nie będę robił podłączenia 230V do słupka - nocujemy w ponad 90% na dziko i to się nie zmieni. Szacunkowo mamy wyliczone, ile prądu będziemy potrzebowali, ale jeszcze trzeba uszczegółowić parę kwestii, więc moc solarów jeszcze do ustalenia.
Jak wspomniałem na początku, będę wdzięczny za wszelkie rady i uwagi
|
|
Plik ściągnięto 153 raz(y) 99,32 KB |
|
|
|
|
|
wirefree
stary wyga
Twój sprzęt: EuraMobil
Pomógł: 4 razy Dołączył: 03 Lis 2016 Otrzymał 11 piw(a) Skąd: internet
|
Wysłany: 2017-05-14, 17:54
|
|
|
Lodówka i ogrzewanie tylko gaz, bo z prądem na dziko jest bardzo krucho. Webasto plus wentylatory jako ogrzewanie pobierają dużo prądu chyba ze pójdziesz tropem toscanera i zrobisz podłogówkę. Truma ma gotowe rozwiązania z grzaniem wody na gaz prąd i webasto. Jeśli alufox to za mało to możesz dokleić np k-flex dodatkowo wytłumi wnętrze. |
|
|
|
|
|
CORONAVIRUS
Kombatant fan SAN ESCOBAR
Twój sprzęt: IVECO DAILY III
Nazwa załogi: BRAK
Pomógł: 12 razy Dołączył: 21 Sie 2011 Piwa: 566/755 Skąd: z Rumi przez jedno i
|
Wysłany: 2017-05-14, 18:09 Re: Zabudowa Boxera L3H2
|
|
|
nairu napisał/a: |
Planujemy zbiorniki na wodę szarą i czystą wsadzić pod samochód, a koło zapasowe albo na drzwi tylne (jeśli zmieści się z bagażnikiem na rowery), ) |
Witaj ...kibicuję:)

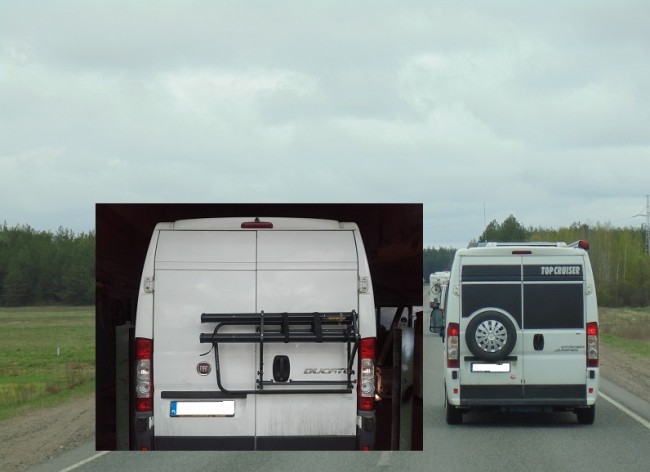

da się pogodzić koło i bagażnik który tylko w stanie złożenia nie będzie mógł być przyciśnięty do końca do drzwi ...resztę ogarniesz a poglądowo masz zestaw Twoich myśli na fotkach
bag + koło.jpg
|
|
Plik ściągnięto 85 raz(y) 119,65 KB |
|
|
|
|
|
zbiegusek
zaawansowany
Twój sprzęt: Lublin 3324
Nazwa załogi: zbYchEwka
Dołączył: 06 Lis 2016 Piwa: 10/7 Skąd: Bełchatów i okolice
|
Wysłany: 2017-05-15, 09:39 Re: Zabudowa Boxera L3H2
|
|
|
nairu napisał/a: | Wstępnie rozplanowałem instalację elektryczną. [...] nie będę robił podłączenia 230V do słupka - nocujemy w ponad 90% na dziko i to się nie zmien |
A ja bym polecał. Choćby po to, by móc sobie podłączyć przedłużacz do prądu i nie martwić się o rozładowanie aku, gdy się dłubie "pod domem" i słucha radia na przykład. :)
W porównaniu z całym zakresem robót, to dołożenie tego jest małym kroczkiem dającym naprawdę dużo... |
|
|
|
|
nairu
początkujący forumowicz
Dołączył: 17 Sie 2015
|
Wysłany: 2017-05-23, 17:03
|
|
|
Powoli, ale coś się zmienia. Rozprowadziłem nieco kabelków.
1. Gniazda zapalniczki + ładowarki USB w sumie max obciązenie 20A na przewodach 2,5mm
2. Oświetlenie max 15A na przewodach 1,5mm (nie więcej niż 8A na jeden obwód), przewód wychodzący od skrzynki przed rozgałęzieniem, rozprowadzający prąd na wszystkie obwody 2,5mm
3. Przewody pod 230v wychodzące docelowo z przetwornicy 1,5mm
Na każdy przewód jest osobny peszel, który poprowadzony jest (tam, gdzie się dało) wewnątrz profilu. Czekam jeszcze na kolorowe taśmy izolacyjne, żaby oznaczyć wszystko odpowiednimi kolorkami oraz zabezpieczyć odpowiednio złączki.
Zacząłem docinać wełnę, dopóki nie przyjdzie strecz. Gorzej, że kupiony i zapłacony kilka dni temu, a do tej pory nie udało mi się skontaktować ze sprzedawcą
Do tego poczyniliśmy kilka zakupów: kuchenka gazowa używana Dometica za 610 pln i piekarnik smev za 890.
Znowu trzeba będzie przemyśleć kwestię łazienki, bo jednak nie zmieści się toalete i brodzik w tej konfiguracji, w jakiej chcieliśmy - wyjście na kota znajdowałoby się wtedy akurat na wysokości pionowego profilu. Albo będę musiał ciąć profil pionowy, albo kibelek będzie stał dumnie na środku brodzika, albo... nie wiem co.
Jakiego sikaflexu używaliście do klejenia listw drewnianych do blachy? A jeśli nie sikaflex, to co polecacie?
A teraz przyszedł właśnie alufox i czas zabierać się za dalszą część izolacji
Poniżej kilka fotek

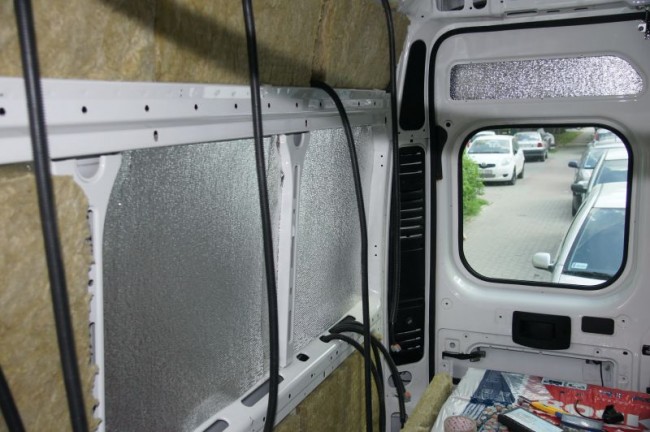

instalacja przyłóżkowa.jpg
|
|
Plik ściągnięto 89 raz(y) 139,82 KB |

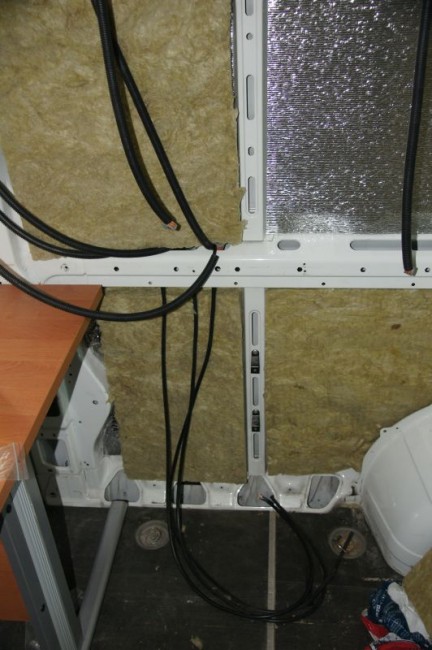

miejsce na akumulator i przetwornice.jpg
|
|
Plik ściągnięto 78 raz(y) 138,48 KB |
miejsce na toalete.jpg
|
|
Plik ściągnięto 81 raz(y) 133,69 KB |

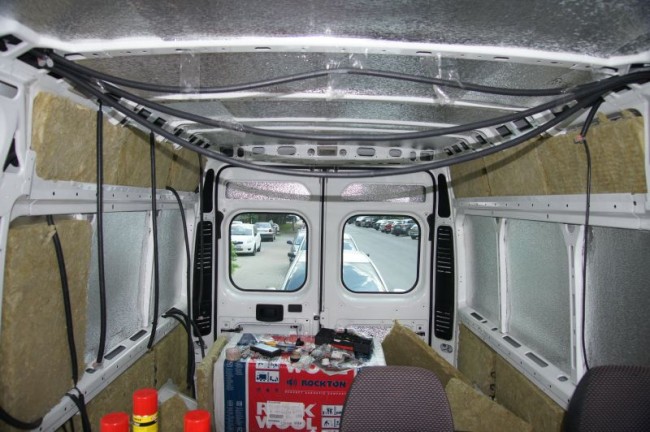

rozprowadzone przewody.jpg
|
|
Plik ściągnięto 91 raz(y) 151,71 KB |
|
|
|
|
|
|
blackhawk
początkujący forumowicz
Dołączył: 22 Lis 2016 Postawił 1 piw(a) Skąd: Wadowice
|
Wysłany: 2017-05-23, 17:52
|
|
|
Nie lepiej był ocieplić mata kałczukowa ?co do ogrzewania chyba najlepsze na rynku to Webasto dual top ego 8 , masz wodę I ogrzewanie I zasilane olejem z Baku a Pradu bierze tylko 75w , lazienkę Robisz Sam cozy kupujesz gotowa, przepraszam za literowki ale piste z tabletu |
|
|
|
|
nairu
początkujący forumowicz
Dołączył: 17 Sie 2015
|
Wysłany: 2017-05-23, 18:05
|
|
|
blackhawk napisał/a: | Nie lepiej był ocieplić mata kałczukowa ?co do ogrzewania chyba najlepsze na rynku to Webasto dual top ego 8 , masz wodę I ogrzewanie I zasilane olejem z Baku a Pradu bierze tylko 75w , lazienkę Robisz Sam cozy kupujesz gotowa, przepraszam za literowki ale piste z tabletu |
Ocieplenie robię na kanapkę: blacha, alufox, wełna, alufox, sklejka (gdzie się da) lub blacha, alufox, cienka warstwa pianki, alufox, sklejka (gdzie się nie da, np drzwi). Pewnie, że można było zamiast tego użyć matu kauczukowej, ale już post factum . Myślę, że auto zaizolowane sposobem, który chcę zrobić będzie całkiem niezłym termosikiem. Do tego oczywiście maty na okna i być może obejdzie się bez konieczności oddzielania szoferki od części mieszkalnej.
Co do ogrzewania, to te webasto jest ok. jedno miejsce po przecinku poza moim zasięgiem finansowym
Planuję zakup jakiejś używanej, ale działającej trumy za ok 1,5k oraz bojlera na gaz za ok 400. Widziałem kilka ofert i może życie nie zweryfikuje mojej wizji.
Łazienkę będę chciał robić sam, o ile na etapie koncepcji od czegoś się nie odbiję. Na razie muszę przetrawić pocięcie profila auta na wyjście dla kota. Niby nie jestem pierwszy, ale... |
|
|
|
|
blackhawk
początkujący forumowicz
Dołączył: 22 Lis 2016 Postawił 1 piw(a) Skąd: Wadowice
|
Wysłany: 2017-05-23, 18:22
|
|
|
Z czego będziesz robił meble ze sklejki? Bo ja się zastanawiam nad sklejką egzotyczną albo z płyt Herex bo jest lekka i bardzo wytrzymała z jak grubej będziesz używał 8mm czy 10mm |
|
|
|
|
blackhawk
początkujący forumowicz
Dołączył: 22 Lis 2016 Postawił 1 piw(a) Skąd: Wadowice
|
Wysłany: 2017-05-23, 18:46
|
|
|
Jakiego elektrobloka będziesz stosował? |
|
|
|
|
nairu
początkujący forumowicz
Dołączył: 17 Sie 2015
|
Wysłany: 2017-05-23, 21:07
|
|
|
Meble będę robił ze sklejki, ale nie wiem jeszcze jakiej konkretnie. Temat do przemyślenia. Te płyty Herex ktoś wykorzystywał z forum i może się podzielić opinią?
Co do energobloku, to będę montował za tematem Świstaka - nie będę wymyślał koła na nowo - a przynajmniej mam taką nadzieję |
|
|
|
|
nairu
początkujący forumowicz
Dołączył: 17 Sie 2015
|
Wysłany: 2017-06-12, 18:34
|
|
|
Ta izolacja to niekończąca się opowieść... Może nie tyle sama izolacja, co przy okazji robienie szkieletu pod montaż ścianek i mebli. Na alufox wełna zawinięta w folię, do profili przykręcone kontrłaty, a różnice między stelażami wyrównane pianką. A na to wszystko będzie szedł alufox. Zasadniczo niemal wszystko jest już gotowe do położenia wierzchniej warstwy alufoxa. Ale idzie to jak krew z nosa.
Przy okazji będzie pewnie zmiana konceptu co do ogrzewania. Coraz bardziej przekonuję się do mokrego Webasto lub innego Eberspachera i zrobienia podłogówki oraz nawiewu.
Ma to kilka zalet, z czego największą jest chyba oszczędność miejsca w aucie - nie będzie klocka z Trumą. Ma też wady, jak hałas i smród spalin. Muszę jeszcze przemyśleć.
Przymierzam się też do ścian. Jakiej grubości sklejek używaliście u siebie? Waham się między sklejką elastyczną 3mm a 5mm. Meble pewnie z 8mm będę robił.

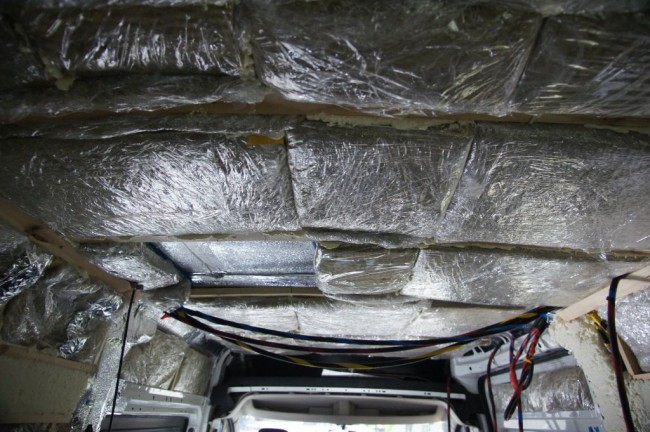

izolacja sufit.jpg tu miejsce na okno w łazience |
|
Plik ściągnięto 78 raz(y) 215,1 KB |

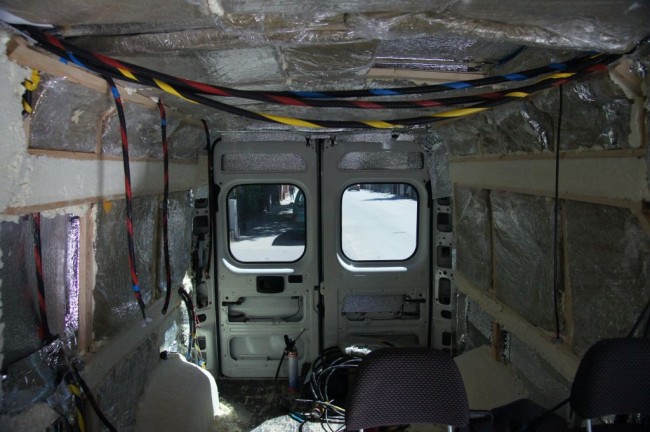

izolacja tyl.jpg
|
|
Plik ściągnięto 102 raz(y) 181,69 KB |
|
|
|
|
|
nairu
początkujący forumowicz
Dołączył: 17 Sie 2015
|
Wysłany: 2017-08-24, 14:09
|
|
|

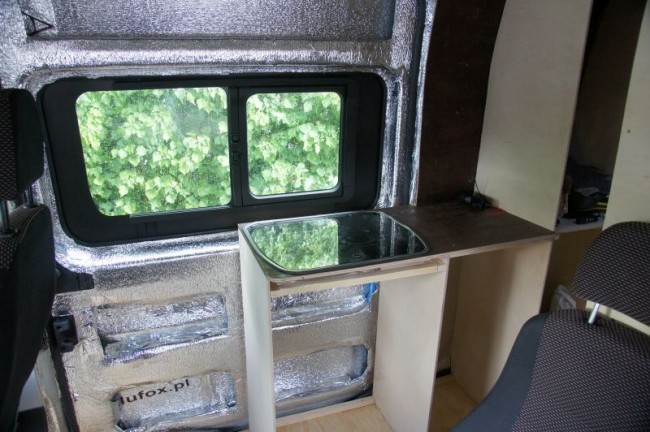

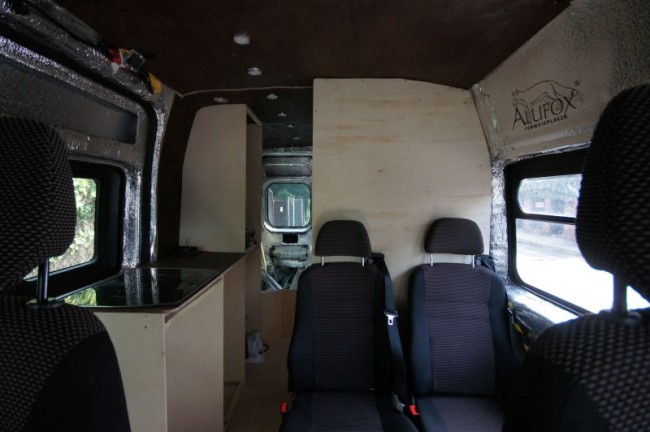

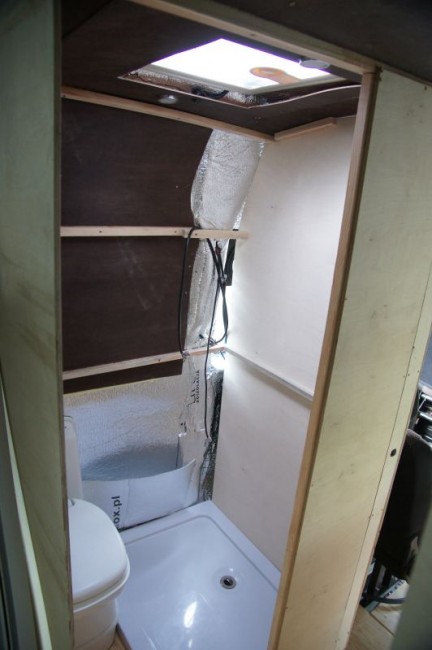

Prace powoli posuwają się do przodu. Przez ten czas zakończyłem izolację, położyłem przewody pod ogrzewanie podłogowe, zrobiłem ścianki do łazienki, zamontowałem brodzik, okno dachowe w łazience, stelaż pod szafki kuchenne, stelaże pod jakiś ładny sufit i ściany, wykładzinę, kuchenkę, grzybek pod okap, oświetlenie... No i tu pojawił się problem.

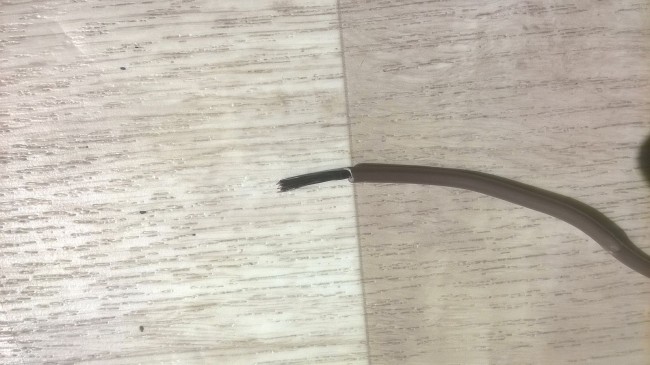

Przy okazji potrzebowałem skrócić przewód do oświetlenia i po docięciu okazało się, że na miedzi jest czarny nalot. Przewód 4mm2, długość ok 5m, bezpiecznik 5A, więc zapas teoretycznie ośmiokrotny - jeśli wierzyć kalkulatorom. Raz zrobiłem zwarcie - wywaliło bezpiecznik. Czy to może być przyczyną powstania tego czarnego nalotu? Wymieniać w ogóle ten przewód, czy można go bezpiecznie zostawić? Wymiana mocno mi się nie uśmiecha - będzie z tym trochę roboty :/
|
|
Plik ściągnięto 108 raz(y) 118,71 KB |
|
|
Plik ściągnięto 66 raz(y) 155,84 KB |
|
|
Plik ściągnięto 87 raz(y) 109,86 KB |
|
|
Plik ściągnięto 75 raz(y) 253,11 KB |
|
|
|
|
|
mrsulki
weteran w średnim wieku
Twój sprzęt: Knaus BoxStar Street 600
Nazwa załogi: SULAKI
Pomógł: 12 razy Dołączył: 06 Gru 2007 Piwa: 44/22 Skąd: Szczecin
|
Wysłany: 2017-08-24, 22:19
|
|
|
nairu napisał/a: | po docięciu okazało się, że na miedzi jest czarny nalot |
nairu napisał/a: | Raz zrobiłem zwarcie - wywaliło bezpiecznik. Czy to może być przyczyną powstania tego czarnego nalotu? |
Powodem jest zalanie przewodu. Po prostu napił się wody. |
_________________ Radek
Ignavis semper feriae sunt...
|
|
|
|
|
piotr1
Kombatant
Twój sprzęt: blaszak ducato w budowie
Nazwa załogi: ewaipiotr
Dołączył: 06 Wrz 2010 Piwa: 17/18 Skąd: gdańsk i okolice
|
Wysłany: 2017-08-24, 23:49
|
|
|
Witam. Widzę że prace postępują. Będę kibicował. |
|
|
|
|
TECHTRON
początkujący forumowicz
Dołączył: 04 Maj 2016
|
Wysłany: 2017-08-25, 08:24
|
|
|
nairu napisał/a: | Powoli, ale coś się zmienia. Rozprowadziłem nieco kabelków.
1. Gniazda zapalniczki + ładowarki USB w sumie max obciązenie 20A na przewodach 2,5mm
2. Oświetlenie max 15A na przewodach 1,5mm (nie więcej niż 8A na jeden obwód), przewód wychodzący od skrzynki przed rozgałęzieniem, rozprowadzający prąd na wszystkie obwody 2,5mm
|
Nie wiem jaka będzie długość tych przewodów (ale raczej nie poniżej 1m) ale 2,5mm2 to za mało! Spadek napięcia i grzanie przewodów gwarantowane przy takim obciążeniu.
https://www.youtube.com/watch?v=NrYP5a9k-Ro
Do instalacji proponuję zastosować zabezpieczenie przed rozładowaniem akumulatora np ZA40 (dla odbiorników typowo 12V), oraz moduł ładowania dodatkowego akumulatora SA40, czy nawet wersję SA100.
https://www.youtube.com/watch?v=YDLejH9flvE |
|
|
|
|
|
