[maciej_gda]

Witam
Jestem nowy na forum wiec pozdrawiam wszystkich miłośników ;]
Otoż kilka dni temu zakupiłem kolejnego kempola. Jest to Dethleffs 532 z roki 1991 oraz 1,9TD. Wiedziałem, że coś jest nie tak z elektroniką zabudowy, a dokładniej z elektroblokiem. Wczoraj odnalazłem dwa moduły. Są to CALIRA EVS 12/15 współpracująca z panelem 803. Dodatkowo znalazłem prostownik firmy SCHAUDT model LA-150. Problem polega na tym, że po wpięciu w instalację modułu CALIRA EVS 12/15 od razu zaskakują na nim przekaźniki. Wydaje mi się też, że nie ładuje aku od zabudowy. Zielony kabel wychodzony z kostki odpowiadający najprawdopodobniej za diodę na panelu 803 nie jest nigdzie wpięty. Jestem pewien że moduł jest niekompletny w dodatku wisiał on pod deską rozdzielczą. Gdzie on powinien się znajdować, oryginalnie? Posiada ktoś taki moduł w swoim autku ponieważ nie wiem jak się za to zabrać. Podejrzewam, że został on kiedyś uszkodzony w skutek czego został dokupiony SCHAUDT model LA-150. Aktualnie wszystko jest po rozłączane, pełno nieoryginalnych kabli, śmieszna robota zamiast zlokalizować usterkę to starano się ominąć problem ;/ Przesyłam zdjęcia. Ewentualnie czy można kupić taki moduł? Bardzo proszę o pomoc. Ewentualnie może ktoś jest z okolic Gdańska ;]

Pozdrawiam

---

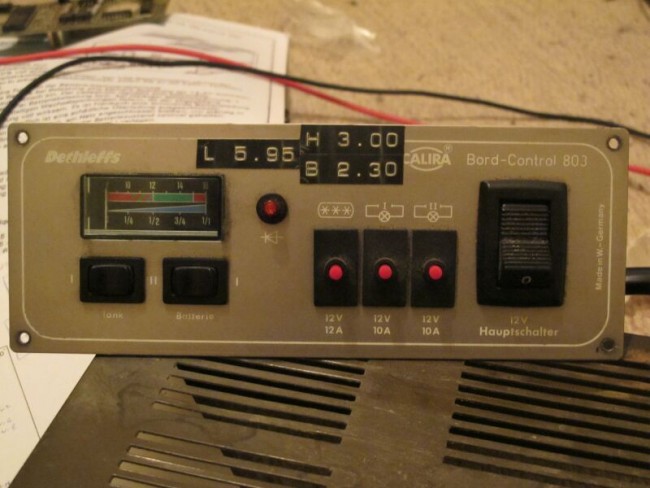

board 803.jpg board 803

Plik ściągnięto 787 raz(y) 73,98 KB

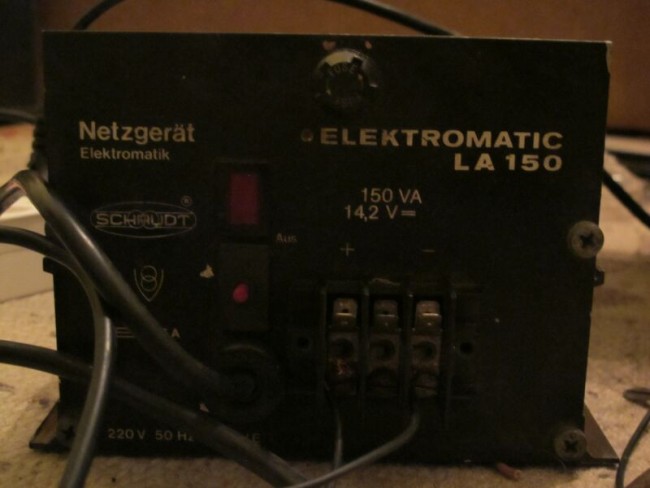

elektromatic LA150.jpg elektromatic LA150

Plik ściągnięto 686 raz(y) 50,53 KB

EVS 1512 1.jpg EVS 1512 1

Plik ściągnięto 710 raz(y) 77,54 KB

EVS 1512 2.jpg EVS 1512 2

Plik ściągnięto 666 raz(y) 72,12 KB

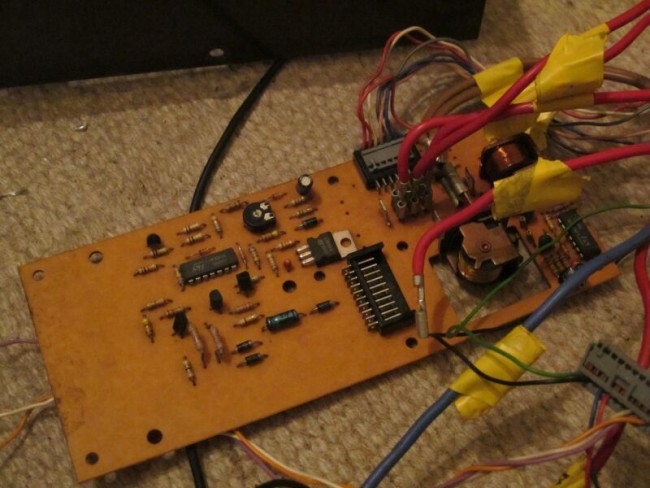

EVS 1512 3.jpg EVS 1512 3

Plik ściągnięto 684 raz(y) 85,3 KB

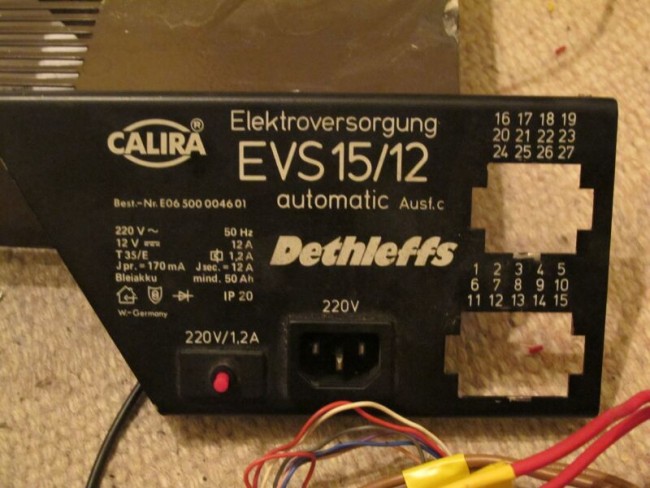

EVS 1512 cover.jpg EVS 1512 cover

Plik ściągnięto 743 raz(y) 83,6 KB

[papamila]

[maciej_gda]

Bardziej zależy mi na zdjęciu kompletnego modułu, trochę na elektronie się znam ale nie wiem jak powinien wyglądać kompletny moduł. Szukam więc kogoś kto ma podobne auto i mógłby zrobi kilka zdjęć. By może tam miała być jeszcze jakaś jedna płytka, nie wiem. Układy zainstalowane na tej to groszowe sprawy. Ale wychodzą z tej płytki trzy kable które nie są nigdzie podpięte nie wiem do czego one służą, zaraz dam foto

---

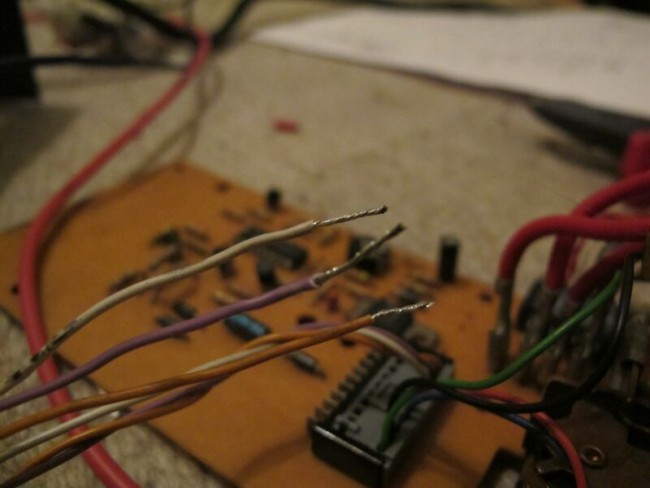

IMG_1003.jpg oto 3 niewiadome kabelki, wychodzą z kostki z widocznej z tyłu. Za cholerę nie wiem do czego służą

Plik ściągnięto 728 raz(y) 55 KB

[maszakow]

O.. powiedziałbym "ziom" ale to byłaby obraza, pomóżcie krajanowi proszę
Dethleffs 532 z 91roku.

[romgol]

Mam ten model i rocznik ,jednak energoblok trochę się różni.
Niestety zdjęć nie posiadam,też miałem z nim problem ,naprawiał go serwis i odesłał
niestety niesprawny. Jak się okazało ostatecznie ,jedna ścieżka miała przerwę w miejscu
gdzie znajdował się otwór na element (z obsadzenia którego fabryka zrezygnowała).
Warto więc spokojnie przeanalizować połączenia i przejścia ,również tych 3 przewodów.
Powodzenia Romek

[maciej_gda]

priv, byłbym wdzięczny za zdjęcia wewnątrz elektrobloku oraz gdzie on się powinien znajdować

[wmaker]

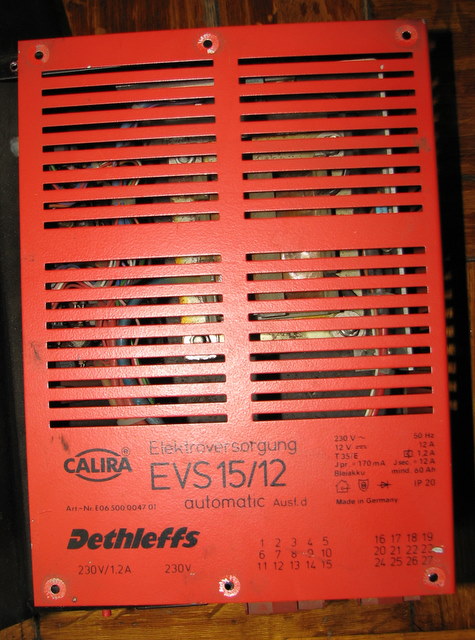

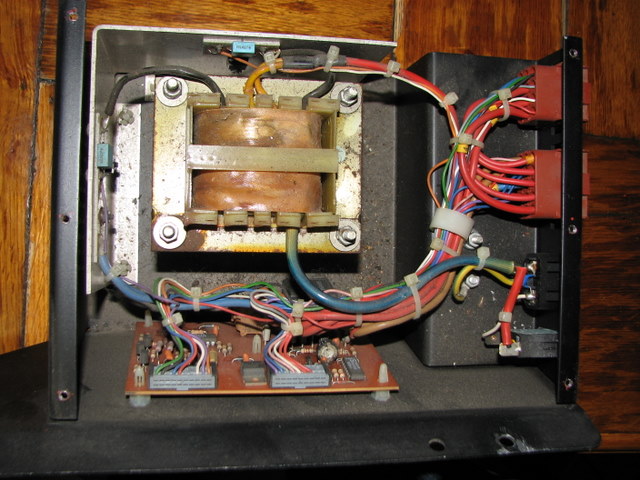

EVS 15/12 z 1993roku

---


Plik ściągnięto 34747 raz(y) 104,65 KB


Plik ściągnięto 34747 raz(y) 102,74 KB

[f68]

mam schematy
dostałem od producenta poniewaz i moj padł
moge podesłać
e-mailem moze sie przydadzą

[f68]

w załazceniu

---

1784_Tremat.pdf sc

Pobierz Plik ściągnięto 1947 raz(y) 79,82 KB

021089_Tremat.pdf

Pobierz Plik ściągnięto 1409 raz(y) 61,88 KB

270791a_Tremat.pdf

Pobierz Plik ściągnięto 1462 raz(y) 61,88 KB

[zibikruk]

Dzięki f68.
Szukałem schematów od dawna.
Stawiam piwko.
Zbyszek

[maszakow]

[zibikruk]

F68- dwa ostatnie schematy są te same, może przez przypadek.
Mam Dethleffs-a A531 z 91r. Calira EVS 15/12a oraz wersję Board Control 804.
Nie mogę dopasować wyprowadzeń z diagramu BC804 (datowany z 23.2.1988) z żadnym ze schematów. Czy jest mozliwość zamieszczenia schematu po 1986r.?

[maszakow]

no fakt są 2 takie same.
Calira Krzyśka jest pi* drzwi z 1986r. na to wskazuje data produkcji laminatu.
MOduł przełączający zasilanie akumulatorów jest identyczny w obu przypadkach, natomiast są różnice w bloku ładowania akumulatorów. MOduł krzyśka bazuje na schemacie z 09.1984 natomiast ten nowszy schemat z 10.1989 jest drastycznie uproszczony.
moduł Krzyśka składa się z 2 płytek, na zdjęciach widzę jeden laminat z 2ma częściami układu.
Zibikruk - a może to ci pomoże ?

---

32.pdf Calira board804 - rozpiska połączeń

Pobierz Plik ściągnięto 1681 raz(y) 54,6 KB

[zibikruk]

maszakow - dzięki, ale mam ten diagram i w stosunku do jego wyprowadzeń porównywałem te dwa schematy - ni jak nie pasują mi nr wyprowadzenia w stosunku do schematów. Bardzo dziekuję za trud - trzeba szukać dalej a może cierpliwość da rezultaty.

[f68]

jeszcze raz podczepiam to co mam
