Czarna i Krzysiek - 2015-03-31, 14:46 Temat postu: Bojler Truma Cd....... Zakładam nowy temat, bo jak podpiąłem się pod stary temat, praktycznie nikt mi nie odpisał, a chciałem się dzisiaj za to zabrać :-( Do rzeczy. Dobrałem się do bojlera, który mi nie działa, jak już kiedyś wcześniej pytałem. Otworzyłem miejsce, gdzie jest płytka i cała elektronika. Tam jest taki biały element, ze zdjęcia, który jak mniemam odpowiada za zapalarkę albo zawór gazu. Są tam dwa kabelki kolorowe + i -. Jak mniemam, powinno na nich być napięcie a nie ma. Ani na wyłączonym, ani po włączeniu sterownika, napięcie na tych kabelkach nawet na chwilę się nie pojawia. Czy to pomoże w zdiagnozowaniu usterki ?
Poczytalem jeszcze w temacie, w nocy czas sie dłuży i wnioskuje, że za brak napięcia może być odpowiedzialny bezpiecznik na płytce. Poowiedzcie mi, jak ja mam sie do niego dbrac? Plytke widzę"plecami" i nie wiem jak mam ja wyjąć  To co jest na zdjęciu zasila zawór czy zapalnik? Jakie napięcie powinno być na tych kolorowych kabelkach ?
Czarna i Krzysiek - 2015-03-31, 16:53 Czy naprawdę nikt mi nie podpowie ? Obraziliście się na Nas czy co ?
Doktor - 2015-03-31, 17:20 Cześć według mnie to jest generator iskry na bojler. Domniemam tylko, ale logicznie rzecz biorąc na kablach powinieneś mieć 12v. Kojarzę że u mnie jest coś podobnego. Jedno wyjście z generatora jest na ogrzewanie, drugie właśnie na bojler. Czarna i Krzysiek - 2015-03-31, 17:41 Też mi się tak wydawało, a napięcia tam nie ma. Dlatego chcę się dobrać do bezpiecznika, ale za cholerę nie wiem jak tam się dostać
Czarna i Krzysiek - 2015-04-01, 12:36
No dobra Panowie, będę pisał w tym wątku, żeby nie robić śmietnika. Bezpiecznik termiczny okazał się jednak sprawny. Pomierzyłem wszystko według tego, co napisano powyżej i wszystko jest ok a bojler dalej nie działa. Po właczeniu bojlera, zapala się zielona dioda i koniec, nic się nie dzieje, nic więcej się nie zapala. Taki sam objaw jest z podłączoną butlą jak i bez butli, z wodą w bojlerze jak i bez wody w bojlerze :-( Czy ktoś może mi podpowiedzieć, co sprawdzać dalej, albo ewentualnie gdzie i do kogo pojechać bo ja zaczynam się już poddawać w tym temacie :-( Proszę o pomoc Czarna i Krzysiek - 2015-04-01, 13:00
Sprawdziłem i to przed chwilą. Wartości na omomierzu zmieniają się podczas kręcenie regulacją temperatury, więc wniosek, potencjometr dobry/
Valec - 2015-04-01, 14:54 Musisz podejść do tematu na spokojnie. Coś Ci walnęło w elektronice, włącznik bojlera działa, potencjometr działa, czyli coś walnęło pomiędzy sterownikiem/zasilaniem, a aparatem zapłonowym. Ewentualnie coś się mogło jeszcze stać z czujnikiem temperatury (czujnik "myśli", że masz ciepłą wodę w bojlerze). Skontaktuj się z kolegą maszakow, ale miej na uwadze, że zbliżają się święta i ludzie są zabiegani. I nie martw się, nikt się na Ciebie nie obraził. Jednak do ogarnięcia tematu płytki sterowania trzeba fachowca. A większość z nas nim nie jest, więc siedzimy cicho, jeśli nie mamy nic mądrego do napisania
Czarna i Krzysiek - 2015-04-01, 18:53
Też tak myślałem, ale nie bardzo wiem, jak mam się do niego dostać, albo jak go pominąć na chwilę, żeby to sprawdzić.
Pisałem do kolegi na prw, jeszcze nie odpisał, czekam cierpliwie
Cieszę się i dziękuję  Aż mi głupio teraz
Valec - 2015-04-01, 21:58
Z tego co pamiętam, to czujnik jest pomiędzy wejściem a wyjściem wody z bojlera. W otulinie jest rozcięcie, w wersjach z grzałką elektryczną wchodzi tam grzałka, w wersjach bez grzałki jest zaślepka. A pod nią wsunięty jest do bojlera czujnik temperatury. Prowadzą do niego bodajże 2 czerwone i 2 szare kable. To tyle namiarów na czujnik, co dalej Ci nie napiszę, bo nie znam się na elektronice. Czekaj cierpliwie, podejrzewam, że jeszcze się nigdzie w trasę nie wybierasz Jeśli walnęła elektronika to maszakow Ci z pewnością pomoże
Czarna i Krzysiek - 2015-04-01, 22:11 Czekam. Wybieram się do Częstochowy i chciałbym mieć ciepła wodę, ale jakby co, bez niej tez pojadę. U mnie nie ma żadnego rozcięcia. Otworzyłem bojler od góry, wyjąłem ocieplinę i widzę tylko piękny, srebrny, wyglądający jak nowy zbiornik i nic więcej. Musiałbym go całego wyciągać, a to wiąże się z demontażem całego bojlera, bo nie da się wyciągnąć samego zbiornika, przeszkadza szafka łazienkowa, a to z kolei, chyba wykracza już poza moje zdolności ;-) Ale jutro jeszcze dokładnie popatrzę ;-) Dzięki za trop
SlawekEwa - 2015-04-01, 22:55
Nawet jest Pogotowie do Twojej Trumy http://pogotowie.xn--kp-y...ostojowego.html tolo61 - 2015-04-01, 23:11 Hejka Czujnik jest między rurkami wody, przy dolnej rurce Tak jak na fotce
miciurin - 2015-04-01, 23:35
U mnie był taki sam objaw, okazało się że uszkodzony był czujnik temperatury. Wystarczyło odączyć jeden z dwóch przewodów czujnika od płytki i bojler odpalał, jednak się nie wyłączał. Po wymianie czujnika wszystko było już dobrze. Sprawdź to MAWI - 2015-04-02, 12:20 Kolego Krzysio ,weź sobie poważnie rade Sławka .Warto !!! Możesz liczyć na jakieś drobne porady ,co najwyżej.Na forum są ludzie którzy z tego żyją .Np: MIREK MAT czy ARKADARKA. ale musisz liczyć się z tym że to jest ich sposób na zarabianie pieniędzy na chleb. Uwierz mi ,że pewnie każdy z nich do Cie na miejsce podjedzie Ci to ponaprawia .Ja tak robię ,A sam jestem automatykiem.Tak jest świat.
Nie bierz do siebie i nie obrażaj się za to co Ci piszę ,bo nie mam do Ciebie nic ,ale sam wież .że twój rumak nie pochodzi świeżo z salony i pewnie nie jeden już tam cos kombinował i wprowadzał swoje patenty .Teraz musisz zgadnąć co miał na myśli i to odszukać .A do tego potrzebne jest doświadczenie .
Czarna i Krzysiek - 2015-04-02, 12:21

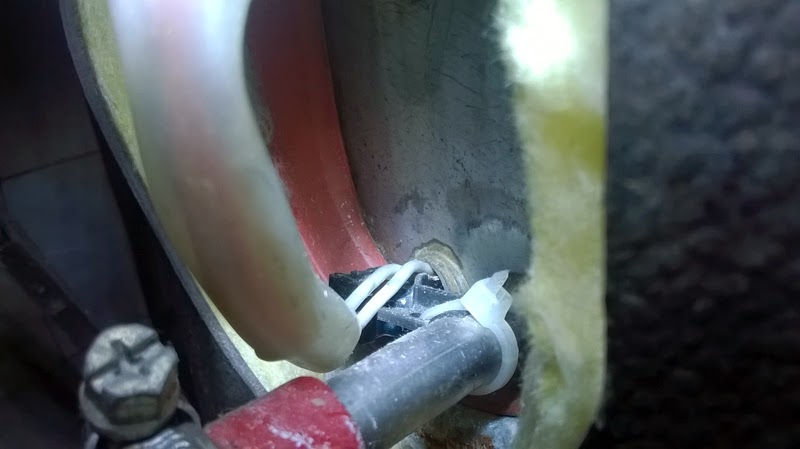

A jesteś w stanie mi powiedzieć, które to są przewody, która wtyczka (mała czy duża, domyślam się, że duża) i który pin mam odlutować ? Czarna i Krzysiek - 2015-04-02, 16:33 Dobra, znalazłem ten czujnik. Jak rozumiem z opisów to jest to, co na zdjęciu:
Od tego, w tej wiązce co stamtąd wychodzi są cztery przewody, dwa czerwone i dwa szare. Teraz dwa pytania, czy da się to jakoś wydłubać tą drogą, którą przedstawia zdjęcie, bez rozbierania bojlera ? I pytanie drugie, który z tych czterech przewodów mam odlutować od płytki, żeby potwierdzić lub wykluczyć awarię czujnika temp. wody ? moskit - 2015-04-02, 17:03
To jest forum ludzi wolnych w pełnym tego słowa znaczeniu a nie warsztat gdzie już NATYCHMIAST chcesz mieć odpowiedź od tego są serwisy. Jeżeli jesteś "cienki" to filatelistyka jest bardziej przewidywalna bo są katalogi Czarna i Krzysiek - 2015-04-02, 17:06
No bardzo Ci dziękuję, normalnie dla Ciebie. Bez tej wypowiedzi, po prostu nie ruszył bym z miejsca.....Jeszcze raz dziękuję
janek50 - 2015-04-02, 18:24 Krzysio nie przejmuj się takimi odpowiedziami , to wszystko przez tą pogodę, daje w kość niż i co niektórzy nie wytrzymuja cisnienia. Powiedział co wiedział i tyle go widzieli. Nawet jego nick mówi sam za siebie. Wiem że ci spieszno z naprawą ale poczekaj po świętach a pewnie coś ruszy w temacie teraz każdy zajęty świętami. Czarna i Krzysiek - 2015-04-02, 18:31
Czekam cierpliwie. Już się ruszyło z miejsca. Padło na czujnik temp. Zlokalizowałem go, tylko teraz nie wiem jak go wyjąć ewentualnie, który przewód z kostki odlutować żeby to sprawdzić. Mam nadzieję, że koledzy, którzy mnie na ten trop naprowadzili, podpowiedzą
zbyszekwoj - 2015-04-02, 18:40
Nie zauważyłem żeby Moskitowi piwo przybyło
Czarna i Krzysiek - 2015-04-02, 18:41
Już, żeby nie być gołosłownym
miciurin - 2015-04-02, 21:39
O ile pamiętam to szare to czujnik temperatury, a czerwone zabezpieczenie od przegrzania bojlera. Można to łatwo sprawdzić bo jak byś sprawdzał miernikiem to szare powinny mieć oporność, która się zmienia ze wzrostem temperatury, a czerwone przejście (zwarcie) no chyba że jest uszkodozny w tedy nie ma przejścia. Odlutuj jeden przewód szary i zobacz czy bojler zadziała. Miałem fotki na poprzednim laptopie ale padł mi dysk i wszystko co na nim miałem :/ Powodzenia Wysłałem na PW numer telefonu, jak by co to dzwoń Valec - 2015-04-02, 22:19 U mnie czujnik temperatury trzyma się tylko na tej plastikowej opasce zaciskowej, zaciśniętej na metalowej rurce, wystarczy zdjąć wąż, wysunąć czujnik i już... Tutaj wskazówki, które dostałem od kolegi, gdy zdalnie diagnozowałem mój bojler: a) weź omomierz i podłącz do czerwonych przewodów - miernik powinien pokazać zwarcie (zapiszczeć) lub coś niskiego. jeśłi nadal pokazuje OL lub nieskończoność - czyli w ogóle nie reaguje - walnięty bezpiecznik temperaturowy w sondzie. b) podłącz omomierz do szarych przewodów - miernik powinien pokazać jakąś wartość rzędu kilku lub kilkunastu kiloohmów, jak nie pokazuje nic (OL) lub zero - walnięty termistor do regulacji temperatury. Czarna i Krzysiek - 2015-04-02, 22:46 Ok, dziękuję. Jutro jak wstane po nocce w pracy, sprawdzę :-) miciurin - 2015-04-04, 08:45 I co sprawdzaleś ? Bydgoszczu - 2015-04-04, 08:59 Potwierdzam, że czujnik temperatury wychodzi bez problemu. Mocowany opaską zaciskową. Możesz wyjąć baniak (bez demontażu obudowy, tam jest stalowa obejma, skręcana na śrubę). Wtedy będziesz miał palnik na wierzchu. Będziesz mógł sprawdzić jak to wszystko wygląda, korozja brud, pajęczyny itd. Jak będziesz miał problemy ze zdjęciem obejmy, tzn. że baniak zamarzł kiedyś, brzeg pewnie będzie pofalowany (jak u mnie). Wtedy pozostaje demontaż bojlera, to naprawdę nic trudnego. Również obawiałem się za to zabrać, a potem okazało się, że strach ma wielkie oczy. Czarna i Krzysiek - 2015-04-04, 09:19
Jest zwarcie, sprawdziłem to dla świętego spokoju, ale już wcześniej wykluczyłem bezpiecznik termiczny, bo mam napięcie na 5 pinie wtyczki
Sprawdziłem, miernik pokazuje 12 kiloohmów :-( Więc to również nie czujnik temperatury :-(
Dla czystości sumienia, odlutowałem i niestety :-( Bojler nie wystartował, brak jakichkolwiek zmian. Zielona dioda i cisza jak makiem zasiał :-( Koledzy, mi już się kończą pomysły :-( Niby wszystkie obwody są sprawne, a bojler nie działa :-( Ktoś ma jeszcze jakieś pomysły, bo ja się powoli poddaję :-( koko - 2015-04-04, 11:37 Rozebrać do palnika nie sama elektryka jest jeszcze gaz (dysza zabezpieczenie przeciw wypływowe iskra itp itd) Czarna i Krzysiek - 2015-04-04, 15:03 Iskry nie ma, bo elektronika nie podaje prądu na modul iskrownika. Dlatego walczę z nia a nie mechanika gazową. Przynajmniej tak mi się wydaję. koko - 2015-04-04, 16:18 a jak bedzie zła odległosc i iskra ma za daleko do masy lub jest zwarta z masą klaudynka - 2015-04-04, 17:45 KOKO pora swietować a nie poradami się zajmowąć!!! A tak na poważnie w CSERKESZOKLO na weekend majowy będziemy za winka zaglądać nie będę przywitać sie przyjdę i oczywiście CYTRYNÓWKĘ przyniosę. Zdrowych spokojnych świąt dla Was i W  szystkich camperowiczów składa załoga 2 +3 KLAUDYNKA
maszakow - 2015-04-04, 19:27 Własnie się zalogowałem i widzę... Krzyś się wnerwia
Krzyś właśnie podniosłem z takich objawów płytkę koledze henbot - a tam była walnięta elektronika. Czarna i Krzysiek - 2015-04-04, 20:27
To raczej nie jest możliwe, bo elektronika nie podaje napięcia na moduł iskrownika
Wiem, czytałem prw od Ciebie, bardzo dziękuję, życzę jeszcze raz Spokojnych Świąt i czekam spokojnie na dalsze wskazówki
maszakow - 2015-04-14, 22:32 update dla śledzących temat .... Płytka przyszła na testy - sprawna - wróciła. Problem prawdopodobnie w sterowniku. Wskazówki udzielone. Czarna i Krzysiek - 2015-04-14, 22:37 Pewnie jutro już u mnie będzie, dam znać co i jak. Maciek, dzięki jeszcze raz.
maszakow - 2015-04-14, 23:04 Podziękujesz jak naprawisz
a tak nawiasem mówiąc... Już powinna u ciebie być... to jakaś paranoja z ta pocztą - Valec na wschód ode mnie na wsi dziś odebrał swoją przesyłke normalną a ty koło stolicy mieszkając jeszcze nie dostałeś priorytetu ? Mafię wołomińską rozbili więc listonosze nie powinni sie bać...
Kolejny powód albo do zbombienia albo prywatyzacji tej za...kichanej instytucji. Czarna i Krzysiek - 2015-04-14, 23:06 Ja mieszkam trochę pod Wołominem, wiocha totalna A tam gdzie staram się kupic teraz..... To dopiero wioska.... Ale ja lubię wieś
Czarna i Krzysiek - 2015-04-16, 19:36 Kontynuując temat. Płytka przyszła, swoją drogą priorytet szedł do mnie 6 dni ,niestety, bojler nie zadziałał. Wiemy już, że płytka sprawna. Sprawdzenie i zwarcie potencjometru, też niestety nic nie dało. Jutro cały palnik z całym osprzętem wysyłam do kolegi maszakow. Zagadka się zrobiła z mojego bojlera Swoją drogą nieźle się namęczyłem, żeby to wszystko rozebrać. Musiałem wymontować cały bojler bo w kamperze nie było dostępu :-( No i straty, bo ze starości połamała mi się przy odkręcaniu kratka ochronna na komin :-( Plastik po prostu kruszył się w rękach No cóż, nikt nie obiecywał, że będzie łatwo.
|
