Wentylatory lodówki, full automatic.
Autor Wiadomość
Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 75/21
Skąd: Świebodzice
Wysłany: 2018-07-10, 12:26

Ale tu też jest termistor i też można go przymocować do radiatora. Ale sam termistor niestety nie wystarczy. Podejrzewam, że Jacek robił ten sam układ :?: ale to tylko przypuszczenie.

:spoko

edit

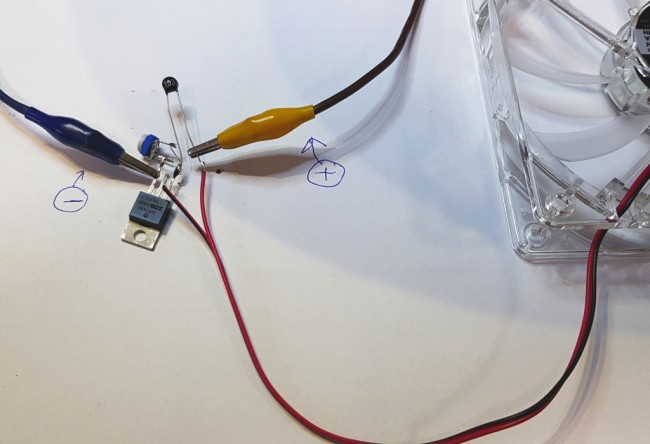

zmontowałem na szybko, jest obrazek jak to połączyć ;)

Plik ściągnięto 49 raz(y) 375,38 KB

_________________


Postaw piwo autorowi tego posta


dziwaczek
weteran


Twój sprzęt: Fiat Ducato EuraMobil 625 1995r.
Nazwa załogi: Dziwni
Pomógł: 8 razy
Dołączył: 30 Sie 2010
Piwa: 27/14
Skąd: Osowiec/Mazowieckie
Wysłany: 2018-07-10, 13:36

Śliczne i tanie :idea
_________________
Dziwaczek II oraz Dziwaczek I
Postaw piwo autorowi tego posta


Banan
Kombatant


Twój sprzęt: Hobby-600 Ducato 2,5TD
Pomógł: 4 razy
Dołączył: 09 Lis 2010
Piwa: 43/46
Skąd: Delft
Wysłany: 2018-07-10, 15:28

Skwarek napisał/a:
Ale tu też jest termistor i też można go przymocować do radiatora. Ale sam termistor niestety nie wystarczy. Podejrzewam, że Jacek robił ten sam układ :?: ale to tylko przypuszczenie.

Też nie sądzę, żeby to był sam termistor, raczej każdy, kto choć trochę liznął elektroniki tak myśli :mrgreen:
Prosta i niezawodna konstrukcja z automatyczną regulacją obrotów wiatraczków.
Podejrzewam, że działa do tej pory w moim poprzednim kamperku, a nowy właściciel jest zadowolony - ja byłem :ok
Dobra robota Skwarku :spoko
Postaw piwo autorowi tego posta



dziwaczek
weteran


Twój sprzęt: Fiat Ducato EuraMobil 625 1995r.
Nazwa załogi: Dziwni
Pomógł: 8 razy
Dołączył: 30 Sie 2010
Piwa: 27/14
Skąd: Osowiec/Mazowieckie
Wysłany: 2018-07-10, 18:38

Skwarek napisał/a:
Ale tu też jest termistor i też można go przymocować do radiatora. Ale sam termistor niestety nie wystarczy. Podejrzewam, że Jacek robił ten sam układ :?: ale to tylko przypuszczenie.

:spoko

edit

zmontowałem na szybko, jest obrazek jak to połączyć ;)


Skwarek ja już kupiłem podzespoły:
-potencjometr montażowy 20kilo - 0.50zł
-termistor NTC110 10k - 1zł
-Tranzystor IRF510 - 2.40zł
zestaw wyszedł 3.90zł (wzołem dwa komplety)

Przy okazji zmontuję sobie :wyszczerzony:

Dzięki bardzo kolego :spoko
_________________
Dziwaczek II oraz Dziwaczek I
Postaw piwo autorowi tego posta


Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 75/21
Skąd: Świebodzice
Wysłany: 2018-07-10, 18:47

No i gitara. Na zdrowie. Teraz solidnie polutować, zamknąć przed syfem i pająkami. Będzie hulać. :spoko
_________________

Postaw piwo autorowi tego posta


rigg
zaawansowany


Twój sprzęt: Burstner Ixeo 695 Moonlight
Dołączył: 25 Lis 2014
Piwa: 6/7
Skąd: Kaszubowo
Wysłany: 2018-07-12, 18:52

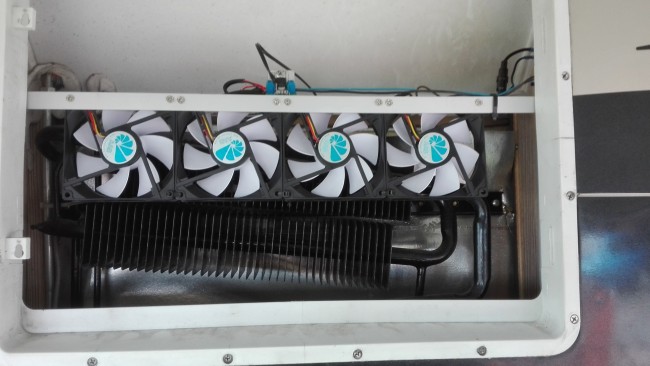

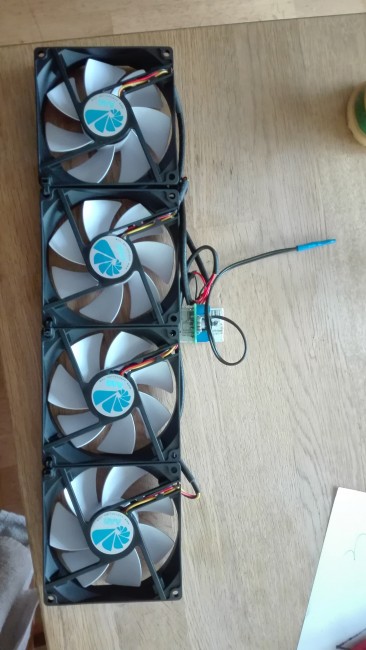

Zrobione, termistor przedłużyłem, reszta jak koledzy rysowali 😁
Test zapalniczki przeszedł i wszystko dmucha jak trzeba !

Plik ściągnięto 16 raz(y) 1,56 MB

Plik ściągnięto 14 raz(y) 1,59 MB

Postaw piwo autorowi tego posta


Wyświetl szczegóły
dziwaczek
weteran


Twój sprzęt: Fiat Ducato EuraMobil 625 1995r.
Nazwa załogi: Dziwni
Pomógł: 8 razy
Dołączył: 30 Sie 2010
Piwa: 27/14
Skąd: Osowiec/Mazowieckie
Wysłany: 2018-07-12, 21:29

Bardzo ładnie :ok
_________________
Dziwaczek II oraz Dziwaczek I
Postaw piwo autorowi tego posta


s0ny
początkujący forumowicz


Twój sprzęt: Ducato I Concorde
Dołączył: 08 Wrz 2016
Piwa: 1/3
Skąd: Szamotuły
Wysłany: 2018-07-14, 00:19

Udało mi się wszystko podłączyć ale wentylator nie chce wystartować trzeba pomóc mu palcem dlaczego tak się dzieje ?
Postaw piwo autorowi tego posta


rigg
zaawansowany


Twój sprzęt: Burstner Ixeo 695 Moonlight
Dołączył: 25 Lis 2014
Piwa: 6/7
Skąd: Kaszubowo
Wysłany: 2018-07-14, 07:05

s0ny napisał/a:
Udało mi się wszystko podłączyć ale wentylator nie chce wystartować trzeba pomóc mu palcem dlaczego tak się dzieje ?

Może gdzieś coś haczy , blokuje delikatnie.... kabelek czy coś...
Postaw piwo autorowi tego posta


MisioKRAK
weteran


Twój sprzęt: Ducato Dethleffs A-642DB 1,9TD 1992r
Nazwa załogi: Misio i spółka zoo
Pomógł: 2 razy
Dołączył: 13 Cze 2013
Piwa: 12/9
Skąd: Kraków

Wysłany: 2018-07-18, 07:57

Może zbyt niski próg prędkości dla wystartowała...
Zbyt małe napięcie...
_________________
Klimatyzacja w domu i firmie http://www.KlimatyzowanyDOM.pl
A to nasz Osiołek
Postaw piwo autorowi tego posta



Socale
Kombatant


Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 19 razy
Dołączył: 07 Sty 2012
Piwa: 162/243
Skąd: Gubin
Wysłany: 2018-07-18, 23:54

s0ny napisał/a:
Udało mi się wszystko podłączyć ale wentylator nie chce wystartować trzeba pomóc mu palcem dlaczego tak się dzieje ?

Konstrukcja wentylatora elektronika wentylatorka głupieje zbyt niskim napięciem a jak je podniesiesz to kręci jak turbo.
Nic nie zrobisz, zmień wentylatorki na takie którym pasuje płynna zmiana napięcia jak najniżej.
Mam takie na 12V które płynnie i stabilnie kręcą się nawet przy 3V można wręcz liczyć ilość obrotów. Serio.
.
Jeszcze jedna rada dla konstruktorów:
NIe przedobrzyć i nie robić huraganu bo efektywność nie wzrośnie lecz spadnie.
Muszą występować konstrukcyjnie ustalone różnice temperatur w układzie żeby proces chłodzenia działał optymalnie. Jak wychłodzicie flaki zbyt mocno to ta różnica temperatur maleje i proporcjonalnie spada efektywność.
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale

Postaw piwo autorowi tego posta


Suliki
doświadczony pisarz


Twój sprzęt: HymerCar Grand Canyon
Nazwa załogi: Suliktravel
Pomógł: 2 razy
Dołączył: 25 Lip 2016
Otrzymał 6 piw(a)
Skąd: Trójmiasto
Wysłany: 2018-07-19, 09:36

Cześć
Całkowicie zgadzam się z Wojtkiem, tu nie chodzi o zrobienie huraganu bo sprawność może spaść. W oryginalnych układach wspomagania chłodzenia jest z reguły jeden wentylatorek. Nie wiem jakie masz wiatraczki ale jak są to nisko obrotowe ( 600-800 ) obrotów to zrezygnuj z regulacji obrotów zostaw tylko zał/wył przy określonej temperaturze ok 40C i zostaw 2 wentylatorki max. Będzie dobrze działać
_________________
P&E
Postaw piwo autorowi tego posta


dziwaczek
weteran


Twój sprzęt: Fiat Ducato EuraMobil 625 1995r.
Nazwa załogi: Dziwni
Pomógł: 8 razy
Dołączył: 30 Sie 2010
Piwa: 27/14
Skąd: Osowiec/Mazowieckie
Wysłany: 2018-08-08, 14:33

Ja w końcu zrobiłem regulator, ale chyba zastosuje lepiej by było dać mniejszy potencjometr dałem 20kom i regulacji niema prawie, zobaczę jak to wyjdzie w boju.
Zmierzyłem oporność potencjometru jak już wiatraczki pracują prawie na full to jet ok oporność 600om - trzeba tam dać 1kom i będzie oki

Plik ściągnięto 2 raz(y) 158,4 KB

_________________
Dziwaczek II oraz Dziwaczek I

Postaw piwo autorowi tego posta


Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 75/21
Skąd: Świebodzice
Wysłany: 2018-08-10, 08:25

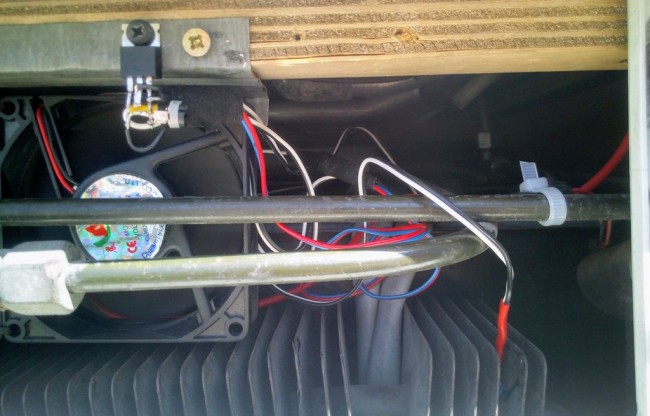

Mam nową obserwację w związku z wentylatorami. Moje wentylatory miały zamontowany termistor tak jak u Ciebie, do górnego radiatora i po nagrzaniu lodówki wentylatory prawie zawsze kręciły na full. Wczoraj zmieniłem mocowanie termistora na 5cm pod radiatorem, tak sobie wisi w powietrzu. I jest różnica. Na początku po włączeniu lodówki kręcą jak wściekłe do czasu gdy w lodówce nie spadnie temperatura do zadanej bo wtedy obroty spadają i cichutko się kręcą. Przedtem kręciły zawsze ostro bo ten radiator jest zawsze gorący i nie sposób go schłodzić.
:spoko
_________________

Postaw piwo autorowi tego posta


SZMUN
początkujący forumowicz


Twój sprzęt: L3H3 offroad
Dołączył: 16 Lip 2018
Postawił 2 piw(a)
Skąd: Wielkopolska
Wysłany: 2018-08-17, 07:55

Może ktoś zastanawiał się czy poniższe rozwiązanie sprawdziłoby się przy chłodzeniu lodówki? Już nawet nie chodzi o elektroniczny aspekt ale o same magnesy i perpetuum mobile II st.
https://m.youtube.com/watch?v=027K_fNeRLA
