Budowa kampera na bazie Jumper L3H2
Autor Wiadomość
drFeelGood
zaawansowany
TAK - Towarzystwo Anonimowych Kamperoholików

Twój sprzęt: El Ducato L3H3
Pomógł: 3 razy
Dołączył: 27 Lip 2018
Piwa: 15/8
Skąd: Toruń
Wysłany: 2019-09-04, 23:59

superlecho napisał/a:
reaven22 napisał/a:
mirkus97 napisał/a:
Droga jest inwestycja w budowę camperu?


W moim przypadku baza kosztowała 30tyś, a materiały na zabudowę 35tyś. Do dzisiaj pewnie ciut więcej :)
Czy to drogo czy tanio pojęcie względne na które każdy sam musi sobie odpowiedzieć. :)

I w dodatku b.fajniasto i ze smakiem ci to wyszło,-reaven22-myślę że spokojnie możesz przyjmować tego typu zlecenia.


Na żywo wygląda jeszcze lepiej niż na zdjęciach :-)
Co do kosztów to mam podobnie 30k + 30k, ale wydasz ile masz i jeszcze pewnie pożyczysz jak Cię wciągnie ;-)

Postaw piwo autorowi tego posta


rviru
trochę już popisał

Twój sprzęt: Citroen Jumper L3H2 3.0 HDI
Dołączył: 29 Cze 2019
Otrzymał 2 piw(a)
Skąd: Nowy Sącz
Wysłany: 2019-09-05, 14:15

Mam pytanie dotyczące podłączenia webasto, to znaczy ile kabli powinienem podciągnąć pod samochód żeby prawidłowo mi wszystko działało.

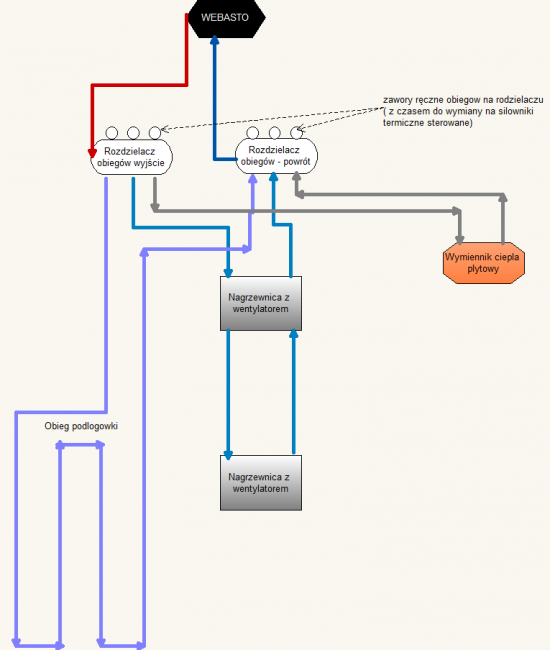

Planuję u siebie taki system ogrzewania jak na załączonym schemacie.
Wiem że webasto ma możliwość obsługi wentylatorów nagrzewnic, jednak to mnie nie interesuje. Tutaj sterowanie włączaniem/wyłączaniem zrobię sobie bez potrzeby sygnału z webasta za pomocą włącznika termicznego który będzie mi włączał po osiągnieciu zadanej temeratury cieczy i wyłączał też jeśli spadnie. Więc to połączenie nie ma zbytniego dla mnie znaczenia, ale w razie czego jeden kabel do obsługi tego konkretnego pina mogę zawsze puścić.

Najbardziej interesuje mnie kwestia pina włączającego oraz pina pompy.
Z tego co się orientuję to pin startujący na który damy napięcie uruchamia webasto, które można powiedzieć wchodzi w tryb praca - przerwa(po osiągnieciu temp). I tak wkoło do momentu aż rozłączymy napięcie idące na ten pin. To jest dla mnie jasne.
Ale teraz tak , mamy pin na pompę i co tam też powinno iść cały czas napięcie jednocześnie jak dajemy na pin startujący ?
I sterownik webasta w cyklu pracy sam steruje pompą pod warunkiem że na tym pinie jest cały czas napięcie ?

Przepraszam może za głupie pytanie , ale nigdy nie miałem do czynienia z webastem i zanim się do tego zabiorę chciałbym to zrozumieć. Gdzieś widziałem i czytałem opis toscanera i reaven22 , ale nie wyjaśniło mi to kwestii ilości kabli i tego czy wewnątrz kampera wystarczy mi jedno źródło startu webasta (termostat) czy też muszę oddzielnie na podstawie czegoś napięcie na pompę dawać.
Jakbym miał jakiś pojazd pod ręką który ma to zainstalowane to pewnie bym doszedł co i jak, ale nie mam takiej możliwości więc będę wdzięczny za łopatologiczne wyłożenie :) .

A i tak przy okazji czy pod spód puszczacie jakieś specjalne kable czy te same co w zabudowie ?

I w sumie to nie wiem jeszcze jak powinno prawidłowo wykonać instalację do włączania webasta na podstawie termostatu oraz jeśli będę chciał zagrzać tylko wodę czyli ręcznego włącznika. Oczywiście obiegi sobie zamknę w zależności od tego po co włączam webasto, ale nie wiem jak te dwa włączniki: ręczny i termostat zgrać żeby to razem dobrze działało. Chodzi mi o połączenia kabli itp.

Schemat ogrzewania.png
Plik ściągnięto 5 raz(y) 24,94 KB


Postaw piwo autorowi tego posta


drFeelGood
zaawansowany
TAK - Towarzystwo Anonimowych Kamperoholików

Twój sprzęt: El Ducato L3H3
Pomógł: 3 razy
Dołączył: 27 Lip 2018
Piwa: 15/8
Skąd: Toruń
Wysłany: 2019-09-05, 15:10

Z webasto wychodzą 3 przewody, które Cię interesują: plus, minus i sterujący całym piecem. Webasto samo włącza i wyłącza pompę.
Do zasilania mam przewód 4 mm2 i bezpiecznik 20A, cieńszego nie dawaj.

Postaw piwo autorowi tego posta


superlecho
początkujący forumowicz

Dołączył: 12 Sie 2019
Postawił 7 piw(a)
Skąd: Lublin
Wysłany: 2019-09-05, 22:43

Jakie i za ile kupiłeś webasto - nowe/używka
ilu KW wymiennik ?
Postaw piwo autorowi tego posta


drFeelGood
zaawansowany
TAK - Towarzystwo Anonimowych Kamperoholików

Twój sprzęt: El Ducato L3H3
Pomógł: 3 razy
Dołączył: 27 Lip 2018
Piwa: 15/8
Skąd: Toruń
Wysłany: 2019-09-05, 23:42

Analogowe webasto kompletne od Citroena c8 kupisz za 400zł razem z uchwytem do montażu pod autem. Podłączasz +, - i jeden kabelek do załączania i działa.
Poczytaj mój wątek, czy reaven22 tam jest wszystko. Mamy też szybki kontakt z kilkoma kolegami na whatsapp, jak chcesz dołączyć napisz na PW.
Postaw piwo autorowi tego posta


Wyświetl szczegóły
superlecho
początkujący forumowicz

Dołączył: 12 Sie 2019
Postawił 7 piw(a)
Skąd: Lublin
Wysłany: 2019-09-06, 07:11

Dzięki pewnie że chcę, jak by nie było przecierasz szlak.
Czytałem nie raz i nie jeden ,widocznie mi umknęło . Wychodzi na to że mam dobrą ale krótką pamięć :)
Postaw piwo autorowi tego posta


rviru
trochę już popisał

Twój sprzęt: Citroen Jumper L3H2 3.0 HDI
Dołączył: 29 Cze 2019
Otrzymał 2 piw(a)
Skąd: Nowy Sącz
Wysłany: 2020-04-19, 13:33

Po długiej mojej nieobecności na forum aktualizuję status prac.

Zbyt wiele się nie działo, niby zimy nie było ale brak jakiegokolwiek zadaszenia i ciemne wieczory nie ułatwiały.

Jednakże jakiś progres jest. Zdjęcia może trochę ciemne ale zazwyczaj robione wieczorami albo i po nocach.

Od ostatniej aktualizacji doszło:
- zamontowane webasto
- izolacja całości alufoxem
- wyciszenie szoferki
- podłoga ( kratownica, sturodur, alufox, ogrzewanie podłogowe, sklejka , lakierowanie podłogi)
- zabudowa łazienki z brodzikime
- stopień za kierowcą wraz z :kotłownią
- pólka nad szoferką, za kierowcą i nad łózkiem

Fotorelacja pewnie więcej powie :)

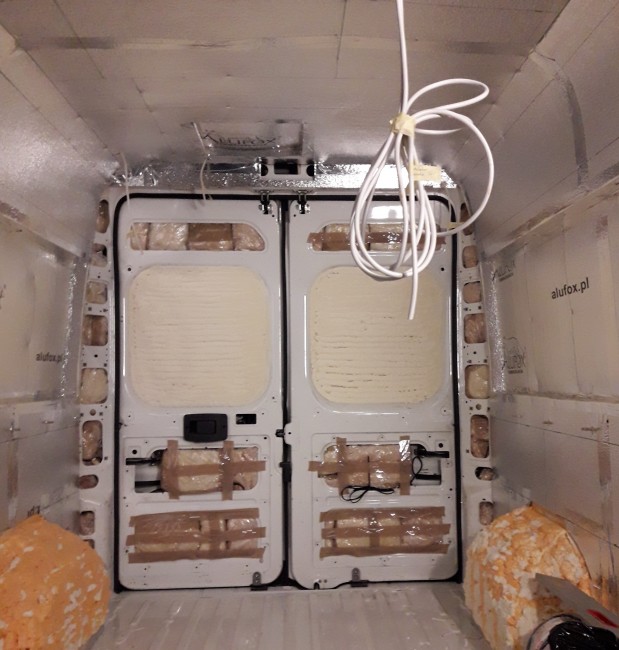

Alufox na całości 1.jpg
Plik ściągnięto 7 raz(y) 1,4 MB

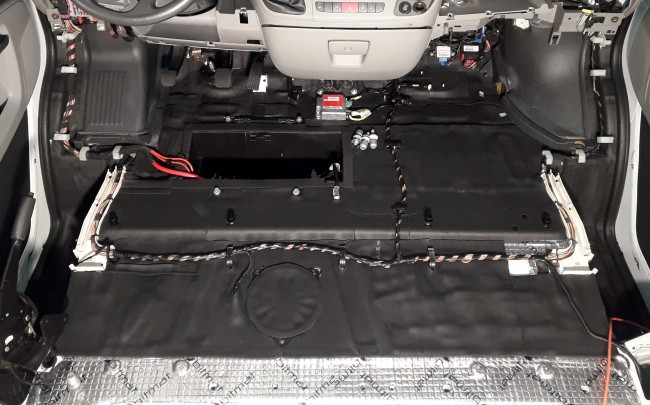

Kabina podłoga 3.jpg
Plik ściągnięto 12 raz(y) 1,3 MB

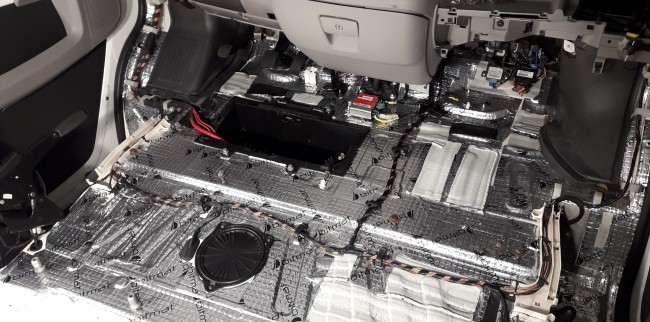

Kabina podłoga 2.jpg
Plik ściągnięto 11 raz(y) 1,67 MB

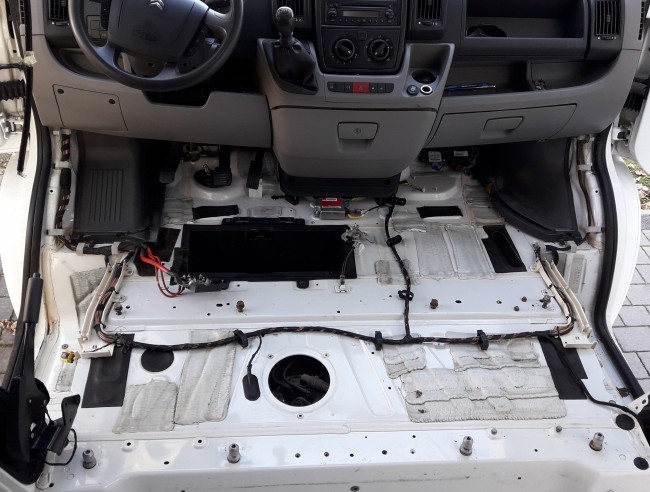

Kabina podłoga 1.jpg
Plik ściągnięto 8 raz(y) 1,36 MB

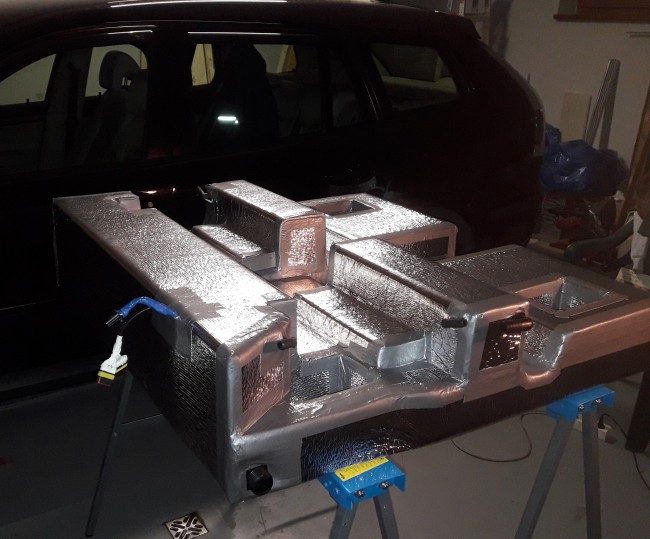

Zbiornik na brudną gotowy do podwieszenia.jpg
Plik ściągnięto 14 raz(y) 1,68 MB

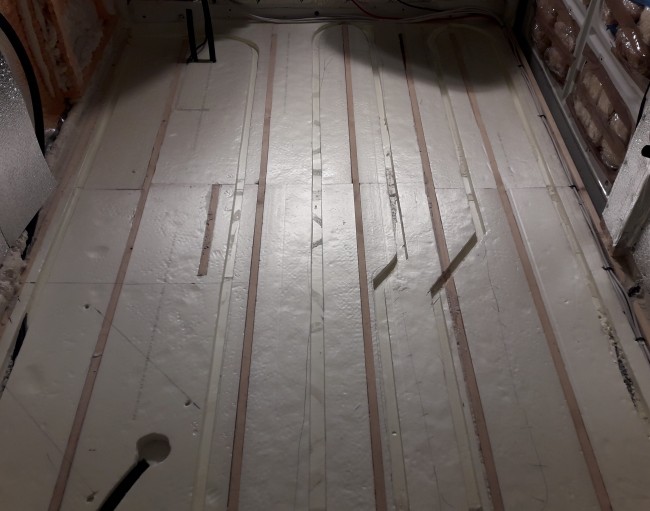

Izolacja podłogi styrodurem.jpg
Plik ściągnięto 4 raz(y) 1,17 MB

Postaw piwo autorowi tego posta


rviru
trochę już popisał

Twój sprzęt: Citroen Jumper L3H2 3.0 HDI
Dołączył: 29 Cze 2019
Otrzymał 2 piw(a)
Skąd: Nowy Sącz
Wysłany: 2020-04-19, 13:37

cd.

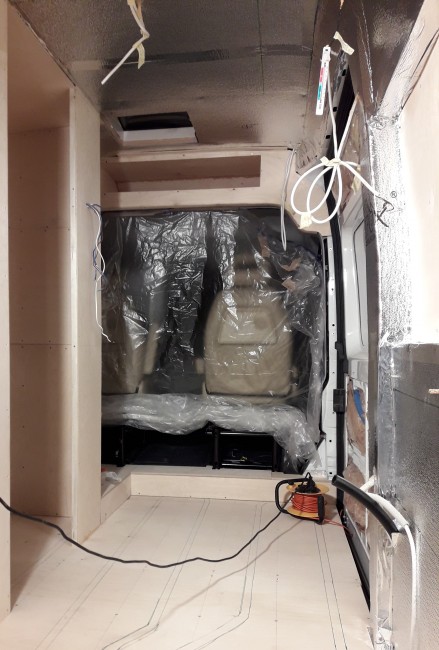

9 st. Celcjusza.jpg
Plik ściągnięto 7 raz(y) 1,56 MB

Alufox i pex na podłoge 1.jpg
Plik ściągnięto 12 raz(y) 1,85 MB

Alufox i pex na podłoge 2.jpg
Plik ściągnięto 10 raz(y) 1,32 MB

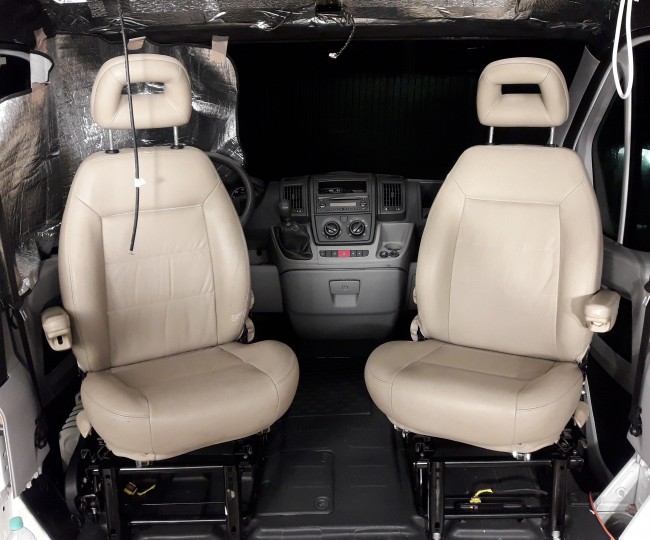

Fotele obracane.jpg
Plik ściągnięto 8 raz(y) 1,39 MB

Postaw piwo autorowi tego posta


rviru
trochę już popisał

Twój sprzęt: Citroen Jumper L3H2 3.0 HDI
Dołączył: 29 Cze 2019
Otrzymał 2 piw(a)
Skąd: Nowy Sącz
Wysłany: 2020-04-19, 13:42

cd.

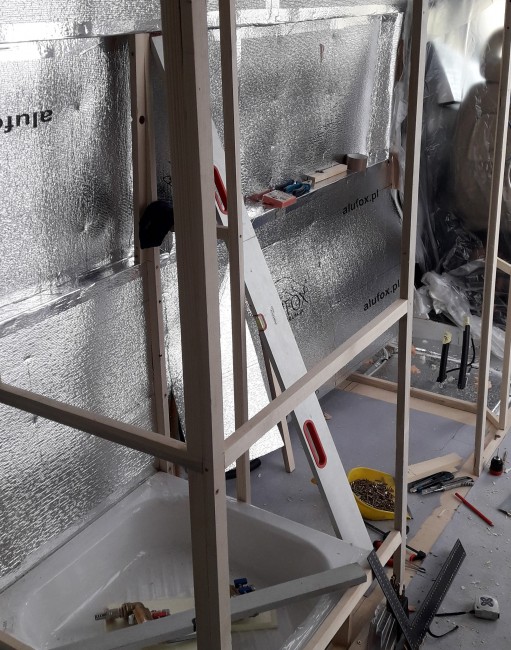

Brodzik i szkielet łazienki 1.jpg
Plik ściągnięto 7 raz(y) 1,71 MB

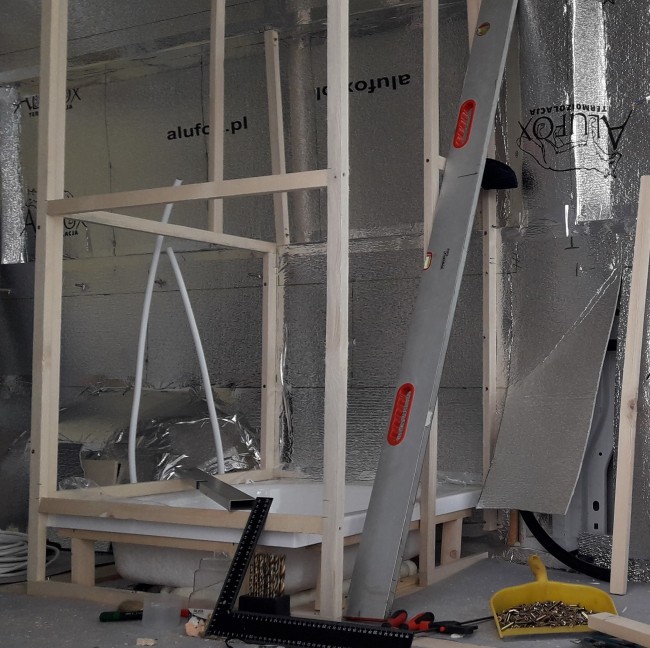

Szkielet łazienki.jpg
Plik ściągnięto 5 raz(y) 1,04 MB

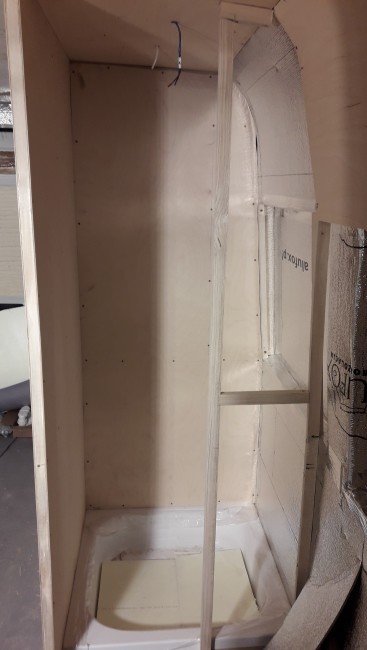

Łazienka 2.jpg
Plik ściągnięto 4 raz(y) 1,16 MB

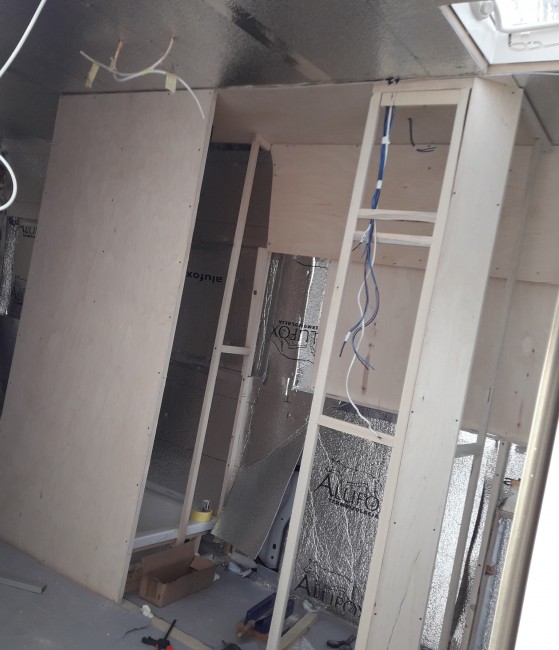

Łazienka 1.jpg
Plik ściągnięto 7 raz(y) 1,35 MB

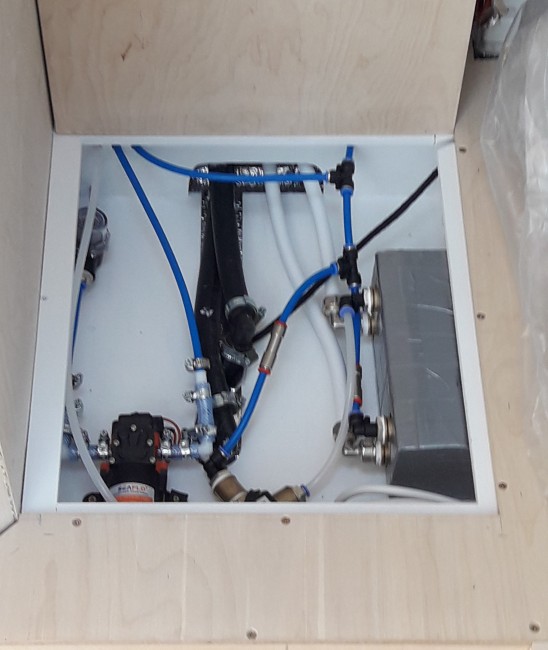

Kotłownia cz. I.jpg
Plik ściągnięto 14 raz(y) 957,94 KB

Kotłownia w schodku i nie tylko. Mała półka za kierowcą.jpg
Plik ściągnięto 17 raz(y) 1,4 MB

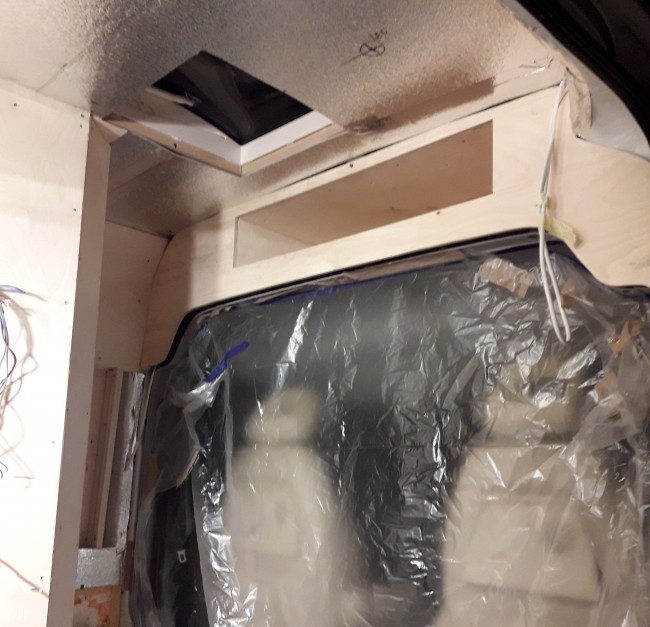

Półka nad szoferką.jpg
Plik ściągnięto 10 raz(y) 1,37 MB

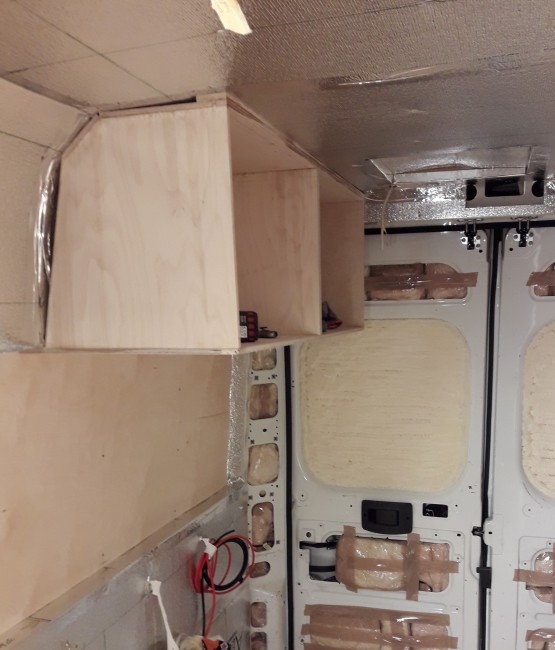

Półki nad łózkiem.jpg
Plik ściągnięto 16 raz(y) 1,2 MB

Postaw piwo autorowi tego posta


Robertunio
doświadczony pisarz

Dołączył: 01 Lip 2016
Piwa: 3/2
Wysłany: 2020-04-20, 21:03   Półka nad łóżkiem

W jaki sposób wykonałeś i zamocowałeś półkę nad łóżkiem ?
Postaw piwo autorowi tego posta


rviru
trochę już popisał

Twój sprzęt: Citroen Jumper L3H2 3.0 HDI
Dołączył: 29 Cze 2019
Otrzymał 2 piw(a)
Skąd: Nowy Sącz
Wysłany: 2020-04-20, 23:31

Wszystkie półki zrobione z 10mm sklejki. Mocowane na wkręty do drewnianej konstrukcji przyklejonej na sika 252 lub blachowkrety. Ułożenie konstrukcji zaplanowałem na samym początku tak żeby mieć dobre punkty mocowania. Konstrukcję widać na wcześniejszych zdjęciach. Oczywiście schemat konstrukcji jest przeniesiony na alufoxa, tak żeby nie zgadywać gdzie dać wkręta.
Postaw piwo autorowi tego posta


rviru
trochę już popisał

Twój sprzęt: Citroen Jumper L3H2 3.0 HDI
Dołączył: 29 Cze 2019
Otrzymał 2 piw(a)
Skąd: Nowy Sącz
Wysłany: 2020-05-13, 21:11

Dziś zrobiłem próbę szczelności instalacji wodnej, trochę się obawiałem tych szybko złączek tekalan. Ale jest dokładnie jak kolega reaven mi pisał, działa to idealnie . Zero przecieków. Także jestem zadowolony, jest to naprawdę szybka i skuteczna metoda położenia instalacji.

No ale żeby nie było za kolorowo to nie podoba mi się działanie pompy. Franca jest w mojej ocenie bardzo głośna. Jest to Seaflo 4,3 l/min 2,4 bar, ma ktoś coś takiego , u was tez tak terkocze ? Nadmienię ze nic nie odpowietrzalem, po paru sekundach zassała i tak działa. Coś muszę z nią zrobić jeszcze ? Nawet ja odkręciłem żeby nie przenosiło wibracji ale to niewiele dało.

I jeszcze jeden temat ciągłego jej włączania , po ok 1-2 sekundach od puszczenia wody pompa się załącza i praktycznie chodzi cały czas. Mam zainstalowany zbiornik wyrównawczy Comet, ale to raczej tylko wyrównuje ciśnienie w instalacji a nie zapobiega zbyt częstym wyłączeniom.
Czy wam tez te pompy non stop działają jak lejecie wodę, czy tez u mnie coś pasuje zmienić. Jeśli tak to chętnie skorzystam z rad, bo trochę to działanie jest denerwujące, zwlaszcza ze ta pompa jest głośna.
Dobrze ze ja umiejscowiłem w stopniu a nie pod łóżkiem :wyszczerzony: , nie wyobrażam sobie jak jedna osoba śpi a druga włącza wodę. Taki terkot spod łóżka to pobudka murowana.

Postaw piwo autorowi tego posta


Vzer
początkujący forumowicz

Twój sprzęt: Boxer 3.0 L3H2 i L4H2
Dołączył: 30 Gru 2018
Postawił 1 piw(a)
Skąd: Polkowice
Wysłany: 2020-05-17, 23:46

Na co kleiłeś alufoxa do ścian i sufitu?
Analogiczne pytanie do zbiornika szarej, na co alufox do zbiornika, ile warstw?
Jaki system sygnalizacji poziomu szarej?
Postaw piwo autorowi tego posta


rviru
trochę już popisał

Twój sprzęt: Citroen Jumper L3H2 3.0 HDI
Dołączył: 29 Cze 2019
Otrzymał 2 piw(a)
Skąd: Nowy Sącz
Wysłany: 2020-05-18, 00:59

Alufox jest przyklejony na zwykłej taśmie dwustronnej przyklejonej do szkieletu drewnianego oraz takerem. Generalnie tutaj nie zależy mi na trwałości połączenia bo i tak na ściany idzie sklejka kręcona wkrętami wiec alufox będzie siedział. Podobnie sufit.

Na zbiorniku do szarej alufox przyklejony na takiej specjalnej taśmie dwustronnej do banerów. Jest to taka czerwona taśma odporna na zewnętrzne warunki.

A czujnik poziomu to będzie samoróbka oparta o ULN2003 IC , natomiast w zbiorniku zamontowane są wkręty z nierdzewne jako sondy do poziomu wody.
Postaw piwo autorowi tego posta


drFeelGood
zaawansowany
TAK - Towarzystwo Anonimowych Kamperoholików

Twój sprzęt: El Ducato L3H3
Pomógł: 3 razy
Dołączył: 27 Lip 2018
Piwa: 15/8
Skąd: Toruń
Wysłany: 2020-05-23, 00:53

rviru napisał/a:
Dziś zrobiłem próbę szczelności instalacji wodnej, trochę się obawiałem tych szybko złączek tekalan. Ale jest dokładnie jak kolega reaven mi pisał, działa to idealnie . Zero przecieków. Także jestem zadowolony, jest to naprawdę szybka i skuteczna metoda położenia instalacji.

No ale żeby nie było za kolorowo to nie podoba mi się działanie pompy. Franca jest w mojej ocenie bardzo głośna. Jest to Seaflo 4,3 l/min 2,4 bar, ma ktoś coś takiego , u was tez tak terkocze ? Nadmienię ze nic nie odpowietrzalem, po paru sekundach zassała i tak działa. Coś muszę z nią zrobić jeszcze ? Nawet ja odkręciłem żeby nie przenosiło wibracji ale to niewiele dało.

I jeszcze jeden temat ciągłego jej włączania , po ok 1-2 sekundach od puszczenia wody pompa się załącza i praktycznie chodzi cały czas. Mam zainstalowany zbiornik wyrównawczy Comet, ale to raczej tylko wyrównuje ciśnienie w instalacji a nie zapobiega zbyt częstym wyłączeniom.
Czy wam tez te pompy non stop działają jak lejecie wodę, czy tez u mnie coś pasuje zmienić. Jeśli tak to chętnie skorzystam z rad, bo trochę to działanie jest denerwujące, zwlaszcza ze ta pompa jest głośna.
Dobrze ze ja umiejscowiłem w stopniu a nie pod łóżkiem :wyszczerzony: , nie wyobrażam sobie jak jedna osoba śpi a druga włącza wodę. Taki terkot spod łóżka to pobudka murowana.


Terkotanie będzie zawsze, częstotliwość załączania pompy zależy od wielkości zbiornika kumulującego ciśnienie. U mnie zbiornikiem jest obudowa filtra wody 10" a pompa jest zamontowana pod podłogą i tragedii nie ma. Masz na mocowaniu pompy wibroizolatory?
Czy Twoja pompa ma faktycznie 2,4 bara? Jeśli tak to będzie dłużej "terkotała" niż moja Fiamma z 1,5bara. Takie ciśnienie jest wystarczające do kampera.
Postaw piwo autorowi tego posta
