Koło się zamyka.
Autor Wiadomość
PadaVan
trochę już popisał


Twój sprzęt: Trafic+
Pomógł: 1 raz
Dołączył: 13 Lut 2019
Piwa: 15/2
Skąd: Łódź/Padova
Wysłany: 2020-02-13, 17:18

Ok, rozumiem. Czyli przykładasz obciążenie charakterystyczne, które oddziałuje w idealnej sytuacji, na idealnie skonstruowany układ. Warto pomnożyć obciążenie przez 1.5 dla posiadania jakiegokolwiek współczynnika bezpieczeństwa.
Postaw piwo autorowi tego posta


koder
Kombatant
(statystycznie)


Twój sprzęt: Czarna Smoczyca (MB w163 4.3v8/272KM)
Pomógł: 18 razy
Dołączył: 10 Lis 2010
Piwa: 175/83
Skąd: Będzin
Wysłany: 2020-02-14, 08:54

PadaVan napisał/a:
Ok, rozumiem. Czyli przykładasz obciążenie charakterystyczne, które oddziałuje w idealnej sytuacji, na idealnie skonstruowany układ. Warto pomnożyć obciążenie przez 1.5 dla posiadania jakiegokolwiek współczynnika bezpieczeństwa.


Ale ja już go mnożę razy 6. Zakładam obciążenie 200kg, a liczę dla 1200kg.
_________________

BLOG | Pogaduchy z Koderem
Postaw piwo autorowi tego posta



decumanus
zaawansowany


Pomógł: 4 razy
Dołączył: 10 Kwi 2017
Piwa: 19/11
Skąd: Bielsko Biała :D
Wysłany: 2020-02-15, 19:40

koder napisał/a:
Ale ja już go mnożę razy 6. Zakładam obciążenie 200kg, a liczę dla 1200kg.

No... to powinno wytrzymać ...ale na wszelki wypadek złap to jeszcze trytytką :haha:
Powodzenia, czekam na cześć praktyczną.
R
:D
_________________
tak ja sie staram https://www.camperteam.pl...der=asc&start=0
Postaw piwo autorowi tego posta


koder
Kombatant
(statystycznie)


Twój sprzęt: Czarna Smoczyca (MB w163 4.3v8/272KM)
Pomógł: 18 razy
Dołączył: 10 Lis 2010
Piwa: 175/83
Skąd: Będzin
Wysłany: 2020-03-16, 17:36

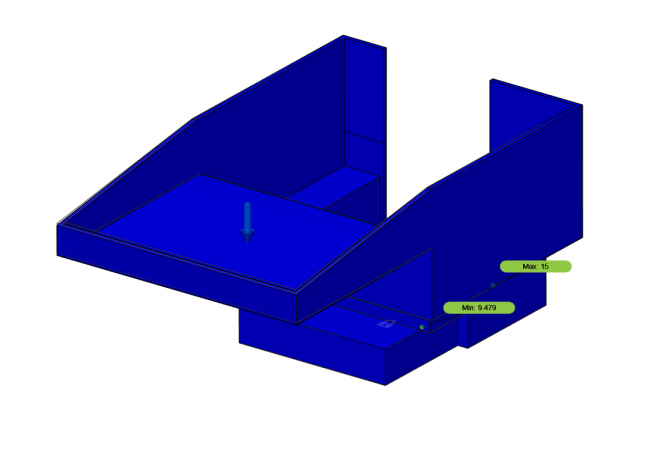

Siedząc teraz w domu maiłem trochę czasu poeksperymentować z innymi wariantami. Wrzuciłem do programu bardzo naiwny model z płyt kompozytowych (1PCV/30XPS/1PCV), których kawałki ostatnio przysłał mi Skwarek i wyniki symulacji przeszły wszystkie moje oczekiwania.

To śmieszne pudełko jest w stanie utrzymać od 3000 do 4500kg obciążenia statycznego.

No i teraz mam zagwozdkę. Może faktycznie lepiej iść w stronę samonośnego kompozytu? Martwi mnie tylko trochę klejenie.

Plik ściągnięto 3 raz(y) 64,99 KB

_________________

BLOG | Pogaduchy z Koderem
Postaw piwo autorowi tego posta



PadaVan
trochę już popisał


Twój sprzęt: Trafic+
Pomógł: 1 raz
Dołączył: 13 Lut 2019
Piwa: 15/2
Skąd: Łódź/Padova
Wysłany: 2020-03-25, 13:26

Obawiam się, że nie skleisz płyt tak, aby odwzorowały ten model. Masz cienkie płyty i musisz każde połączenie wykonać tak, aby przenosiły pełen moment jaki może powstać w płycie.
Postaw piwo autorowi tego posta


Robold
doświadczony pisarz


Twój sprzęt: Samodzielnie zbudowany Jumper
Pomógł: 1 raz
Dołączył: 17 Cze 2007
Piwa: 13/5
Skąd: Giżycko
Wysłany: 2020-03-25, 16:51

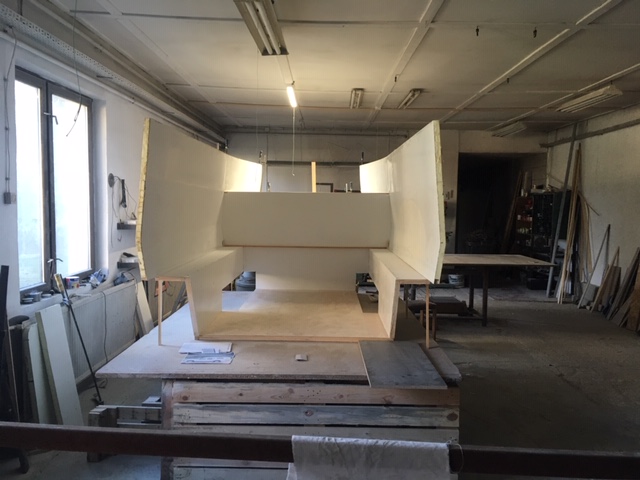

a u mnie idzie powoli i na dzień dzisiejszy wygląda to tak.

Ściana i podłoga alkowy też jeszcze nie docięte
Plik ściągnięto 447 raz(y) 104,07 KB

Plik ściągnięto 447 raz(y) 87,86 KB

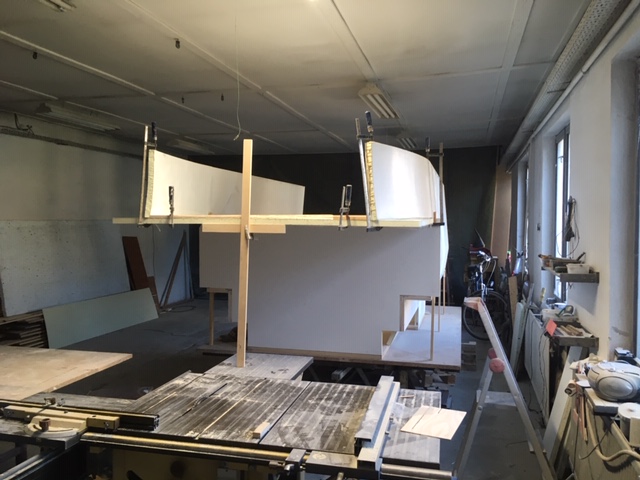

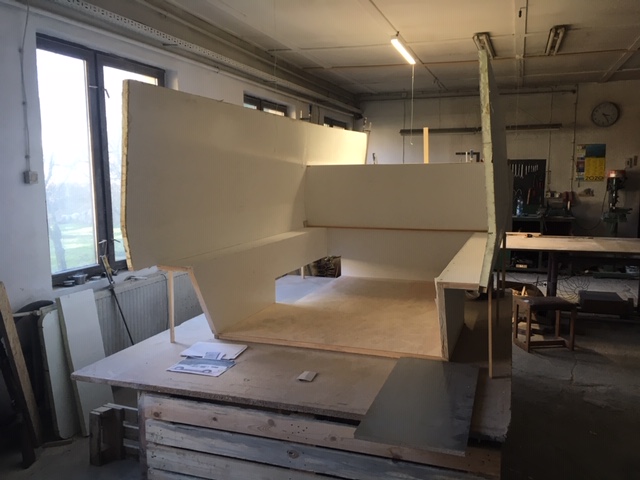

Górna krawędź ścian zostanie jeszcze docięta na wymiar
Plik ściągnięto 447 raz(y) 93,57 KB

Płyty ścian są gięte, klejone na specjalnej formie
Plik ściągnięto 447 raz(y) 90,67 KB

_________________
Na wschód i nie tylko... :)
Postaw piwo autorowi tego posta


koder
Kombatant
(statystycznie)


Twój sprzęt: Czarna Smoczyca (MB w163 4.3v8/272KM)
Pomógł: 18 razy
Dołączył: 10 Lis 2010
Piwa: 175/83
Skąd: Będzin
Wysłany: 2020-03-28, 21:03

O, zazdroszczę - jeszcze nie miałem nawet możliwości materiałów zamówić, szczególnie z tym całym zamieszaniem. Jaką techniką to robisz? Same sandwitche i klej, czy tam jest coś nośnego? Po zdjęciach trudno powiedzieć.
_________________

BLOG | Pogaduchy z Koderem
Postaw piwo autorowi tego posta



koder
Kombatant
(statystycznie)


Twój sprzęt: Czarna Smoczyca (MB w163 4.3v8/272KM)
Pomógł: 18 razy
Dołączył: 10 Lis 2010
Piwa: 175/83
Skąd: Będzin
Wysłany: 2020-03-31, 10:12

Robold, pokazał/napisałbyś więcej o części łóżkowej (nad kabiną)? To tutaj mam najwięcej wątpliwości.
_________________

BLOG | Pogaduchy z Koderem
Postaw piwo autorowi tego posta
