Cześć Panowie, z racji naprawy kampera dla moich rodziców, okazało się, że energoblok, który jest w nim zamontowany EBL 271 jest uszkodzony i nie nadaje się do naprawy.
Dzięki koledze Nikita55 nabyłem energoblok EBL99.

Teraz muszę to wszystko poprzepinać i tutaj proszę Was o Pomoc.
Najpierw chciałbym się zająć podłączeniem kontrol Panela.
Zaznaczyłem podłączenia gdzie się pokrywają opisy. Jednak nie wszystko się zgadza ??
Gdzie podpiąć resztę ??

---

EBL.jpg EBL

Plik ściągnięto 15 raz(y) 207,63 KB

[Socale]

Oznaczenia numeryczne pokrywają się i są jednoznaczne ale to nie pełny schemat widzę.
E bloki choć podobne to jednak trochę różne, większość powinna zadziałać, jedynie czego nie odpalisz to pompy wody, teraz trzeba się zastanowić jakie rodzaje pomp były dedykowane do tych 2 różnych e bloków, ostatecznie pompę i oświetlenie załączysz osobnym włącznikiem.
Na tym etapie niewiele mogę Ci pomóc, temat musi się rozwijać ale światełko w tunelu widać.
Real foto urządzeń też się przyda, może koledzy mieli do czynienia z jakimś upierdliwym obwodem i problem rozwiązali.
Aaa, Twój e blok ten po powodzi, możesz mi przysłać do oględzin, może jest szansa na wykrycie uszkodzeń i ew. naprawy. spodziewam się wielu utlenień i "zieleni" ale to są sprawy naprawialne. Diagnoza za friko, naprawa po kosztach, niekomercyjna.

[voice]

[Socale]

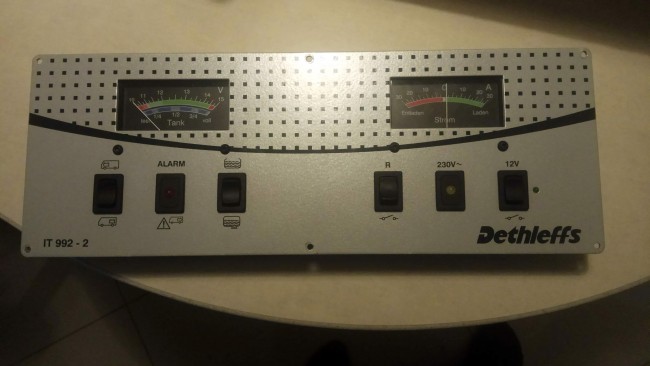

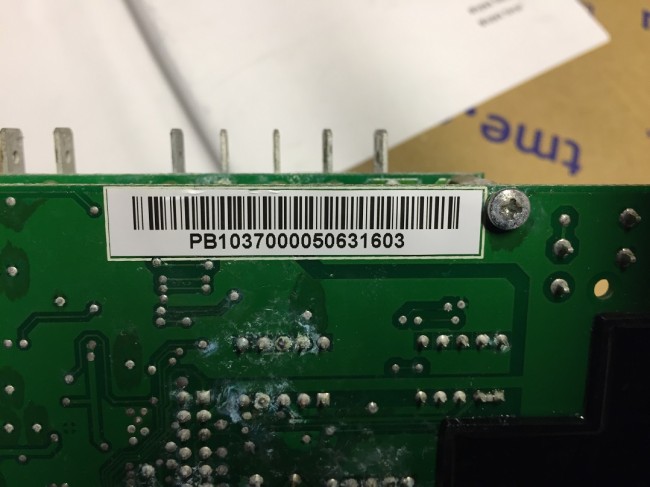

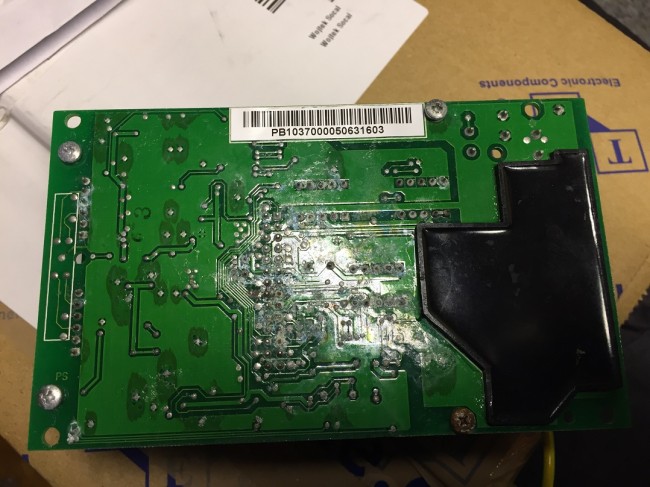

Voice, niestety przez PW fotki nie przechodzą, dlatego zamieszczam tutaj.

---


Plik ściągnięto 4 raz(y) 294,56 KB


Plik ściągnięto 2 raz(y) 199,94 KB

[kaimar]

Jeśli chcesz zachować pełną funkcjonalność EBL271 na EBL99 to przy zastosowaniu starego panela podłączonego do EBL99 musisz dołożyć dwa przekaźniki - jeden do włączania oświetlenia i a drugi do pompy. EBL271 jest bardzo rozbudowany a EBL99 wyjątkowo "skromny".

[voice]

[kaimar]

Popatrz na schemat podłączenia panela do EBL271 na piny 3 i 10. W 99 tego nie ma. Przekaźniki są widoczne na schemacie blokowym EBL271 - musisz odwzorować taki sam układ dwóch przekaźników - jeden sterowany z pinu 10 panela do włączania pompy a z pinu 3 sterować przekaźnikiem włączającym obwody oświetlenia.
