Zewnętrzne wyjście gazowe zrobiłem se. |
| Autor |
Wiadomość |
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
 Wysłany: 2022-01-22, 09:53 Zewnętrzne wyjście gazowe zrobiłem se.
|
|
|
Vitajcie.
Najpierw zagadka, później edytuję tytuł tematu. (właśnie jest po edycji)
Coś tworzę, zgadnijcie co to będzie a potem sobie podyskutujemy
Odległość pomiędzy wskazanymi złączami około 150cm. |
 |
| Plik ściągnięto 17 raz(y) 479,19 KB |
|
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
 |
| Ostatnio zmieniony przez Socale 2022-01-22, 20:22, w całości zmieniany 1 raz |
|
 |
|
 |
MOPAR
doświadczony pisarz
Twój sprzęt: Matrix
Pomógł: 2 razy
Dołączył: 17 Lip 2008
Piwa: 4/7
Skąd: Poznań
|
| Wysłany: 2022-01-22, 10:05
|
|
|
| Zewnętrzne wyjście gazu sterowane elektrozaworem... |
_________________
OFF ROAD |
|
 |
|
|
| Wyświetl szczegóły |
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2022-01-22, 10:12
|
|
|
No pacz!
Jeszcze posta nie zakończyłem a tu już odpowiedź pierwsza trafna.
E tam, do du.. taka zagadka
Ok, właściwie to lecę do kampera dalej dzieło tworzyć, popstrykam fotki, zapodam, opiszę i wieczorem razem się napijemy:
|
 |
| Plik ściągnięto 4905 raz(y) 28,33 KB |
|
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
|
|
|
|
|
Rumburak
zaawansowany
Twój sprzęt: FFB Tabbert 560 Europa - Ducato I- 2,8idtd
Pomógł: 2 razy
Dołączył: 07 Gru 2017
Piwa: 39/19
Skąd: Krajna
|
| Wysłany: 2022-01-22, 10:16
|
|
|
Automatyczne odcięcie zasilania gazem po niekontrolowanym wypływie w kabinie? Na zdjęciu zawór lpg i czujnik gazu?
EDIT: Czyli z mojej strony pudło  |
| |
|
|
|
|
|
007jędruś
zaawansowany
Twój sprzęt: Fiat Ducato campervan
Pomógł: 2 razy
Dołączył: 20 Sty 2018
Piwa: 8/20
Skąd: BIA
|
| Wysłany: 2022-01-22, 10:56
|
|
|
| W jakim celu chcesz zastosować dwa zawory jeden po drugim? Na jednym odcinku przyłącza gazowago. |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2022-01-22, 16:16
|
|
|
Ok, tyle zagadki, teraz już serio.
LPG AUX OUT montuję do podłączenia nie tylko kuchenki czy grilla ale również promiennika gazowego by zimne wieczory pod markizą były cieplejsze, dotychczas wrzucałem do garażu 5kG butlę i wio w dzicz. Teraz tylko kilku metrowy przewód.
.

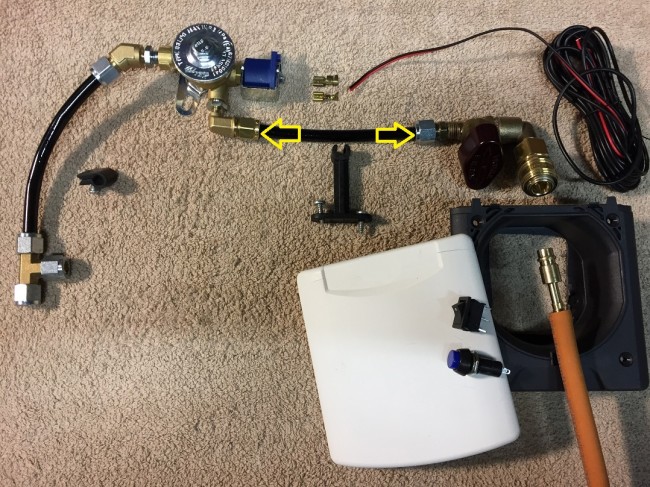

Ułożyłem sobie takie puzzle jak na foto i taką koncepcję miałem wykonać, zdublowane odcięcie gazu, ostatecznie z ręcznego zaworu zrezygnowałem, gdyż szybkozłącze ma własny zawór, po odłączeniu króćca wypływ jest zamykany.
Temat gazowy zawsze warto z osobna zakładać, bo z dyskusji zawsze coś mądrego bezpiecznego wynika i tu jeśli macie uwagi to nie oszczędzajcie wiedzy.
.

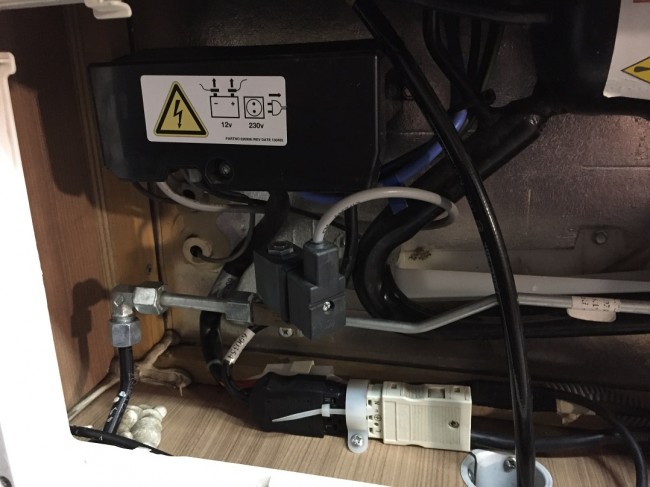

Przyłączyłem się pod kratką lodówki, ugniotłem wiązki elektryczne, zrobiłem miejsce na elektrozawór, wywaliłem fabryczne kolanko, wstawiłem trójnik z wyjściem na elastyczny przewód FARO 6mm do elektro zaworu a z niego przez kanał pod podłogą w peszlu poprowadziłem do schowka tam gdzie eblok i akumulator siedzi. Ponadto, 2 lata temu na ścianie wstawiłem sobie 230V AUX OUT z zamiarem tuż obok wstawienia tytułowego wyjścia gazowego z identyczną klapką i ten cel właśnie realizuję.
Pierwotnie. |
 |
| Plik ściągnięto 17 raz(y) 226,04 KB |

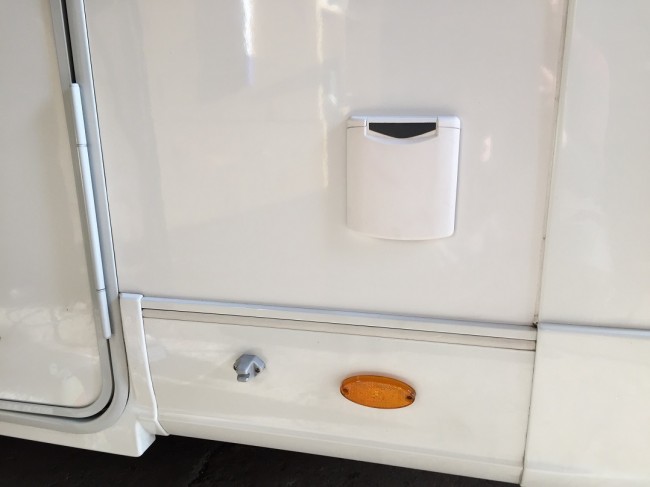

Samotne gniazdo elektryczne 230V aux out |
 |
| Plik ściągnięto 7 raz(y) 127,89 KB |
Samotne gniazdo elektryczne 230V aux out |
|
| Plik ściągnięto 10 raz(y) 127,89 KB |

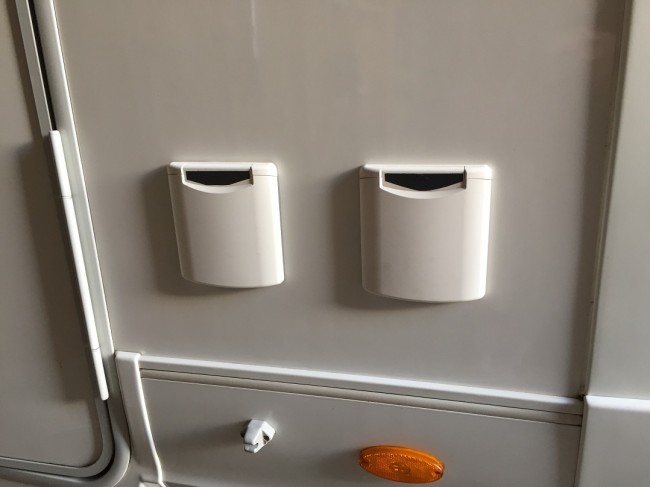

Trudno było idealnie wymierzyć w punkt, nowe gniazdo siedzi o 1mm wyżej od prawego. Przy wstawianiu pierwszego mogłem sobie wyznaczyć punkt pod cyrkiel. |
 |
| Plik ściągnięto 9 raz(y) 149,15 KB |
Trudno było idealnie wymierzyć w punkt, nowe gniazdo siedzi o 1mm wyżej od prawego. Przy wstawianiu pierwszego mogłem sobie wyznaczyć punkt pod cyrkiel. |
|
| Plik ściągnięto 12 raz(y) 149,15 KB |

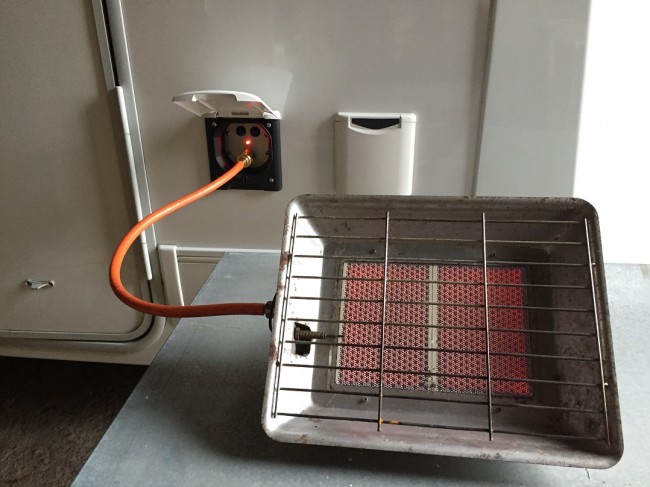

Ostatnie, najważniejsze foto. Działa! |
 |
| Plik ściągnięto 13 raz(y) 268,4 KB |
Ostatnie, najważniejsze foto. Działa! |
 |
| Plik ściągnięto 8 raz(y) 268,4 KB |
|
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
| |
|
|
|
|
|
| Wyświetl szczegóły |
|
MILUŚ
Kombatant
CT"Silesia"NIEPOPRAWNY KAMPERZYSTA
Twój sprzęt: Fiat Ducato Burstner T607 2,8JTD
Nazwa załogi: Milusie
Pomógł: 25 razy
Dołączył: 02 Gru 2007
Piwa: 194/150
Skąd: Gliwice w przelocie
|
| Wysłany: 2022-01-22, 21:43
|
|
|
Wywal 30% zdjęć ze swej relacji bo są potrójnie  |
_________________
Norwegofil z wielbłąda tylnogarbnego
Remember to explore . I don't know the way ,but I'll be there soon !!!!
 |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2022-01-22, 22:07
|
|
|
Milusiu, na post wchodzi tylko 10 fotek, nie wiem skąd to powielenie.
W edycji mam tylko pojedyncze fotki. Jakieś UFO na CT wlazło. |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
|
|
|
|
|
Gewehr
weteran
Pomógł: 38 razy
Dołączył: 30 Paź 2013
Piwa: 223/114
Skąd: AmWarsztat.pl
|
| Wysłany: 2022-01-22, 22:19
|
|
|
| Pomysł i wykonanie ok. Mam tylko jedną uwagę. Te złącza są gówniane. Używam je w firmie i średnio raz w miesiącu jakaś pada. Ja bym się na nią nie zdecydował. Podepnij i rozepnij ze dwadzieścia razy i sprawdź szczelność. Zarówno na podłączonym, jak i odpiętym złaczu. Poszukał bym jakiegoś innego połączenia. |
|
|
|
|
|
darek 61
Kombatant
Twój sprzęt: Jumper Odyssee 78
Nazwa załogi: Violetta Darek
Pomógł: 4 razy
Dołączył: 08 Mar 2009
Piwa: 146/103
Skąd: Poznań
|
| Wysłany: 2022-01-22, 22:24
|
|
|
| Gewehr napisał/a: | | Te złącza są gówniane. Używam je w firmie i średnio raz w miesiącu jakaś pada. |
Potwierdzam
Po za tym ta niepewna szybkozłączka i elektryka razem, jakoś mi nie pasuje. |
_________________
 |
| |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2022-01-22, 22:57
|
|
|
| Gewehr napisał/a: | | Pomysł i wykonanie ok. Mam tylko jedną uwagę. Te złącza są gówniane. Używam je w firmie i średnio raz w miesiącu jakaś pada. Ja bym się na nią nie zdecydował. Podepnij i rozepnij ze dwadzieścia razy i sprawdź szczelność. Zarówno na podłączonym, jak i odpiętym złaczu. Poszukał bym jakiegoś innego połączenia. |
Masz na myśli tą szybko złączkę?
W tej złączce występuje ciśnienie 30mBar, to jest znikome ciśnienie wobec sprężarkowych 5-10 Bar w serwisie.
Jest ona taka sama jak te dedykowane oferowane w sklepach karawaningowych, przejrzałem te złącza dogłębnie ale być może o czymś nie wiem.
Dlatego jest ten temat bo z gazem żartów nie ma a uwagi są najcenniejsze.
Konstrukcyjnie ustawiłem się na ew. zmiany. Pod klapką panel aluminiowy mogę zmieniać do woli i dostosowywać do zmian, żaden problem.
.
Daruś, ja wiem że kontrasty nie idą w parze, ale jak jest poprawnie wszystko, tak jak z LPG w samochodach to w czym ten niepokój?
.
W panelu zastosowałem 2 włączniki, lewy to ON/OFF dla elektro zaworu , drugi... kto zgadnie?
.
Edit: Jakiś bajzel z fotkami się zrobił i jak to ruszyłem w edytowaniu to tylko pogorszyłem sprawę więc nie ruszam kupy bo zaśmierdzi, ale...

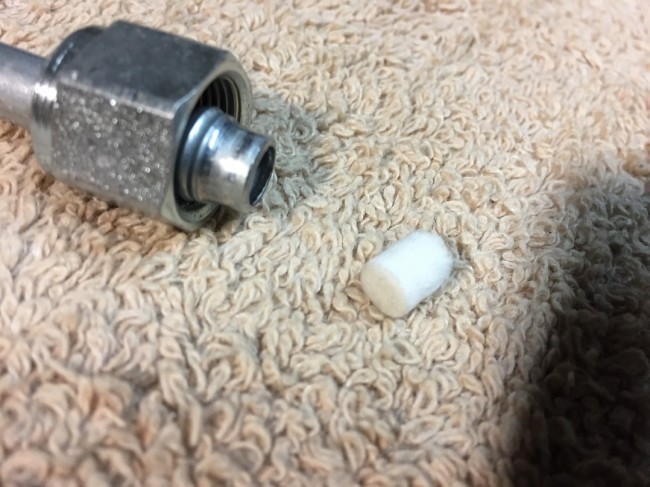

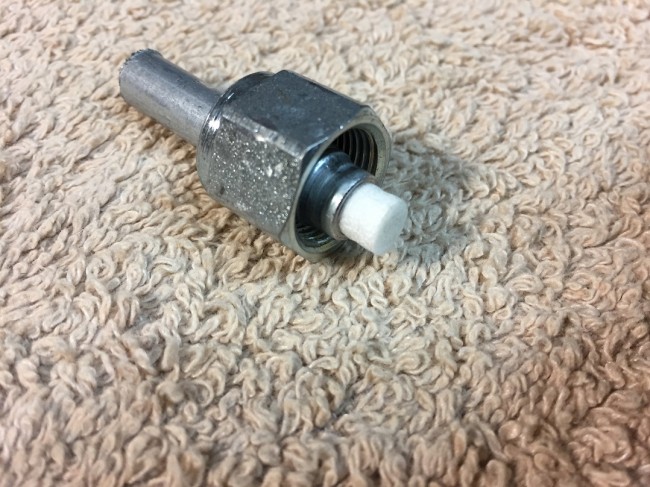

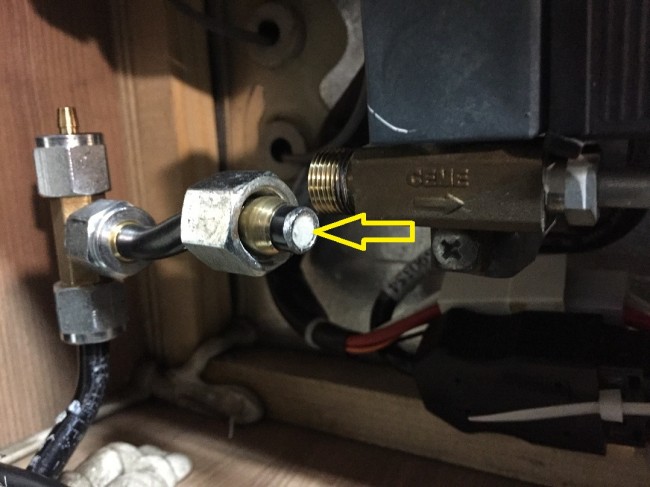

Znikło foto bardzo istotne więc ponawiam. Chodzi o to, że w fabryce w rurkę tuż przed elektrozaworem lodówki, wstawiano filterek bardzo podobny do tego od papierosów. Ja go wydobyłem i włożyłem w nową rurkę.
Zapewne wielu z Was o jego istnieniu nie wie, a ostatnio na forum problem lodówki z małym płomieniem był.
|
 |
| Plik ściągnięto 8 raz(y) 340,24 KB |
|
 |
| Plik ściągnięto 10 raz(y) 265,44 KB |
|
 |
| Plik ściągnięto 11 raz(y) 280,73 KB |
|
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
| |
|
|
|
|
|
darek 61
Kombatant
Twój sprzęt: Jumper Odyssee 78
Nazwa załogi: Violetta Darek
Pomógł: 4 razy
Dołączył: 08 Mar 2009
Piwa: 146/103
Skąd: Poznań
|
| Wysłany: 2022-01-24, 08:13
|
|
|
| Socale napisał/a: | Masz na myśli tą szybko złączkę?
W tej złączce występuje ciśnienie 30mBar, to jest znikome ciśnienie wobec sprężarkowych 5-10 Bar w serwisie. |
Często jest tak że uszczelniają się po osiągnięciu ciśnienia ,choć to nie jest regułą.
| Socale napisał/a: |
Daruś, ja wiem że kontrasty nie idą w parze, ale jak jest poprawnie wszystko, tak jak z LPG w samochodach to w czym ten niepokój? |
W naszych kamperach są luki na butle i z jakiś powodów oświetlenia w nich brak.
A tak poza tematem, zważyłeś ile to wszystko ? Kolejny kilogram przybył?
Czy ten elektrozawór nadaje się do gazu w postaci gazowej,o ile wiem to on ma pracować na ciekłym gazie.Może lepszy by był od migomata. |
_________________
|
| |
|
|
|
|
|
rigg
stary wyga
Twój sprzęt: Benimar Tessoro 468 NK
Pomógł: 3 razy
Dołączył: 25 Lis 2014
Piwa: 26/14
Skąd: Kaszubowo
|
| Wysłany: 2022-01-24, 13:31
|
|
|
| Nie będzie Ci przeszkadzać, że jak masz podłączony gaz AUX lub 220V AUX to drzwi nie możesz otworzyć do końca i zabezpieczyć? Czy źle widzę? |
| |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2022-01-24, 23:37
|
|
|
| darek 61 napisał/a: | ...
A tak poza tematem, zważyłeś ile to wszystko ? Kolejny kilogram przybył?
Czy ten elektrozawór nadaje się do gazu w postaci gazowej
... |
Ubył!!! Ha, nie uwierzysz.
Grilla prądowego wożę, który waży ze 4 kilo. Teraz będę mógł wozić gazowego grilla i kuchenkę które w sumie ważą mniej niż ta instalacja z grillem elektrycznym łącznie
Ale to tylko jak do Cro jadę mając okręt i jego napęd w garażu.
.
| rigg napisał/a: | | Nie będzie Ci przeszkadzać, że jak masz podłączony gaz AUX lub 220V AUX to drzwi nie możesz otworzyć do końca i zabezpieczyć? Czy źle widzę? |
Sprawdziłem to przed dziurawieniem.
"Zatrzaśnik" drzwi na pełnym otwarciu jeszcze sporo dystansuje, nie koliduje.
Zresztą przyznam się, pomysł został kiedyś podejrzany u producenta innej marki. |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
| |
|
|
|
|
|
yamah
weteran
Twój sprzęt: CARTHAGO CHIC-S plus
Pomógł: 6 razy
Dołączył: 10 Sty 2019
Piwa: 265/109
Skąd: Ostrowiec Św.
|
| Wysłany: 2022-01-25, 08:07
|
|
|
| Socale napisał/a: |
Ubył!!! Ha, nie uwierzysz.
Grilla prądowego wożę, który waży ze 4 kilo. Teraz będę mógł wozić gazowego grilla i kuchenkę które w sumie ważą mniej niż ta instalacja z grillem elektrycznym łącznie . |
Tu nastąpiła pomyłka znając życie będzie zmiana na ruszt żeliwny  a tu już waga zbliżona do 10kg   |
_________________
Ten kto żyje widzi dużo..ten kto podróżuje widzi więcej
-------------------------------------------------------------------------------
był Ducato 2,5 Burstner na próbę.. Pilote Explorateur715...zostało Carthago Chic-S plus
 |
|
|
|
|
|
|
|
