Wentylatory lodówki, full automatic.
Autor Wiadomość
Darson
Kombatant


Twój sprzęt: MCLOUIS MC4-32
Nazwa załogi: Załoga G.
Pomógł: 1 raz
Dołączył: 17 Paź 2021
Piwa: 221/151
Skąd: Jaworzno/Oslo
Wysłany: 2024-06-04, 13:34
Super ! te dwa ostatnie bardziej czytelne :lol:

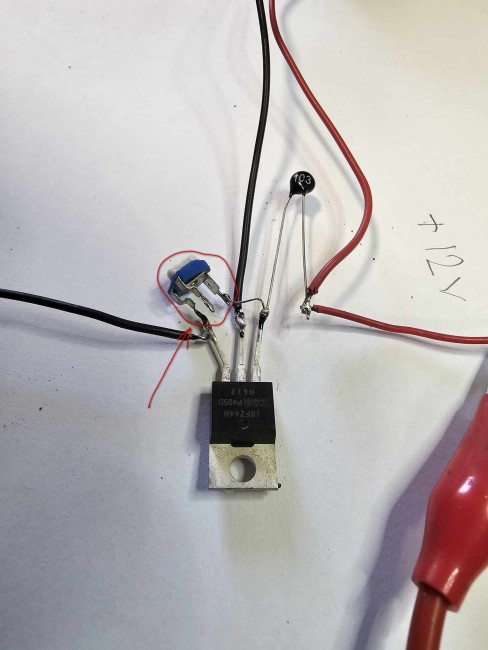

której nogi użyłeś ? Bo nie widzę na zdjęciu. To ten potencjometr ?
Wszystko zamontowane na radiatorze lodówki, na jakiejś płycie ...
lecę do elektronika. Nie cierpię gościa , ale mam 500 m do sklepu, cóż zrobić :mrgreen:
aha. nie odpowiedziłeś. Wszystko tak samo przy trzech wentylatorach ?
edit: jakie przekroje przewodów ? 1.5 ? 2.5 ?
która noga.jpg
Plik ściągnięto 9 raz(y) 333,8 KB

_________________
Staram się, jak mogę.
Gdy nie mogę, to przestaję się starać.

Darson ®

Postaw piwo autorowi tego posta


Skwarek
Kombatant


Twój sprzęt: Trigano Carioca
Nazwa załogi: Ania i Michał
Pomógł: 6 razy
Dołączył: 29 Mar 2011
Piwa: 358/145
Skąd: Świebodzice
Wysłany: 2024-06-04, 14:09
Wszystko tak samo przy trzech wentylatorach, przekroje małe ~0,5mm2 bo tam nie ma nawet 1A. Tutaj potencjometr pracuje jako opornik regulowany więc środkowa nóżka i jedna ze skrajnych, to obojętne. Lepiej kupić potencjometr wieloobrotowy, łatwiej regulować. Montuję najczęściej na klej cyjanopan (kropelka) do boku wentylatora, przyklejam i łączę elementy, żadnej płytki nigdy nie stosowałem. Gdy już wszystko działa zalewam połączenia klejem termo.
_________________

Postaw piwo autorowi tego posta


Darson
Kombatant


Twój sprzęt: MCLOUIS MC4-32
Nazwa załogi: Załoga G.
Pomógł: 1 raz
Dołączył: 17 Paź 2021
Piwa: 221/151
Skąd: Jaworzno/Oslo
Wysłany: 2024-06-04, 14:41

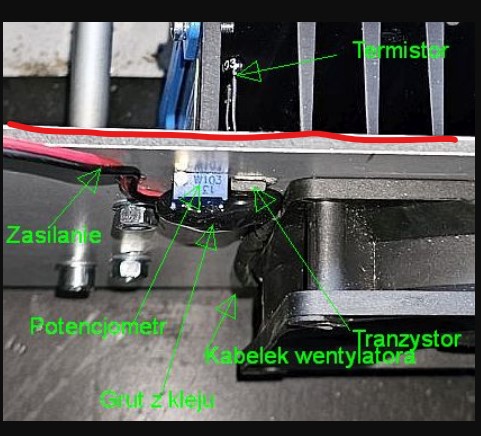

ok. lecę do sklepu Miałem na myśli tę płytę ...
Zrzut ekranu 2024-06-04 143902.jpg
Plik ściągnięto 629 raz(y) 63,69 KB

_________________
Staram się, jak mogę.
Gdy nie mogę, to przestaję się starać.

Darson ®
Postaw piwo autorowi tego posta


Skwarek
Kombatant


Twój sprzęt: Trigano Carioca
Nazwa załogi: Ania i Michał
Pomógł: 6 razy
Dołączył: 29 Mar 2011
Piwa: 358/145
Skąd: Świebodzice
Wysłany: 2024-06-04, 14:56
To jest płyta mocująca ładowarkę DC-DC i ona jest chłodzona podobnie jak lodówka. To tylko przykład bo takie znalazłem zdjęcie. Możesz przymocować układzik gdzie Tobie pasuje, proponuję przymocować z boku wentylatora tak byś miał wygodny dostęp do ewentualnego kręcenia opornikiem regulowanym.

:spoko
_________________
Postaw piwo autorowi tego posta


Darson
Kombatant


Twój sprzęt: MCLOUIS MC4-32
Nazwa załogi: Załoga G.
Pomógł: 1 raz
Dołączył: 17 Paź 2021
Piwa: 221/151
Skąd: Jaworzno/Oslo
Wysłany: 2024-06-04, 18:18
W sklepie był tylko IRFS 5030. Czy to będzie jakiś problem ?
Czyli po zamontowaniu ( polutowaniu ) układu regulujemy tym potencjometrem obroty, tak, by startowały przy około 40 °C radiatora ?
_________________
Staram się, jak mogę.
Gdy nie mogę, to przestaję się starać.

Darson ®
Postaw piwo autorowi tego posta


SlawekEwa
Kombatant
Slawek Dehler


Twój sprzęt: Blaszka Ducato L4H2 3.0 JTD
Nazwa załogi: Fendziaszki
Pomógł: 29 razy
Dołączył: 10 Lut 2007
Piwa: 241/606
Skąd: z głębokiego buszu
Wysłany: 2024-06-04, 18:53
Darson napisał/a:
Czyli po zamontowaniu ( polutowaniu ) układu regulujemy tym potencjometrem obroty, tak, by startowały przy około 40 °C radiatora ?

Tu masz wersję analogową termostatu bez kombinacji, miałem coś takiego w Fendzie , działało miodzo :szeroki_usmiech
https://tiny.pl/d568v
_________________
Życie jest dane wszystkim, ale starość tylko wybranym.
Postaw piwo autorowi tego posta


Skwarek
Kombatant


Twój sprzęt: Trigano Carioca
Nazwa załogi: Ania i Michał
Pomógł: 6 razy
Dołączył: 29 Mar 2011
Piwa: 358/145
Skąd: Świebodzice
Wysłany: 2024-06-04, 19:18
Darson napisał/a:
W sklepie był tylko IRFS 5030. Czy to będzie jakiś problem ?
Czyli po zamontowaniu ( polutowaniu ) układu regulujemy tym potencjometrem obroty, tak, by startowały przy około 40 °C radiatora ?


Ten IRFS 5030 jest OK.

Potencjometrem ustawiamy próg temperatury przy której zaczynają się kręcić wentylatory. Termistora nie montuj na radiatorze lodówki, zamocuj w gdzieś "w powietrzu" górnej przestrzeni za lodówką. Gdy przymocujesz do radiatora to wiatraki będą kręciły cały czas gdy działa lodówka. Nie jesteś w stanie schłodzić radiatora ale jest możliwe schłodzenie przestrzeni za lodówką i o to właśnie chodzi. Radiator musi być gorący dla prawidłowej pracy lodówki absorpcyjnej, chłodzimy powietrze przez lepszą jego wymianę a nie radiator.

SławekEwa ten nasz układ jest też analogowy, ten termostat bojlera jest dobry lecz albo wiatraki kręcą na maxa albo wcale.
Wersja z tranzystorem stopniowo zwiększa obroty w zależności od temperatury a często, zwłaszcza w nocy gdy chłodniej i nikt nie zagląda do lodówki one cichutko, pomału pompują powietrze.

:spoko
_________________

Postaw piwo autorowi tego posta


SlawekEwa
Kombatant
Slawek Dehler


Twój sprzęt: Blaszka Ducato L4H2 3.0 JTD
Nazwa załogi: Fendziaszki
Pomógł: 29 razy
Dołączył: 10 Lut 2007
Piwa: 241/606
Skąd: z głębokiego buszu
Wysłany: 2024-06-04, 19:54
Skwarek napisał/a:
ten termostat bojlera jest dobry lecz albo wiatraki kręcą na maxa albo wcale.

Na tamtą epokę lodówki absorbcyjnej /słusznie minionej/ mnie to wystarczało , teraz mam kompresorową z chłodzeniem sprężarki i też mnie cieszy :szeroki_usmiech
_________________
Życie jest dane wszystkim, ale starość tylko wybranym.
Postaw piwo autorowi tego posta


Skwarek
Kombatant


Twój sprzęt: Trigano Carioca
Nazwa załogi: Ania i Michał
Pomógł: 6 razy
Dołączył: 29 Mar 2011
Piwa: 358/145
Skąd: Świebodzice
Wysłany: 2024-06-04, 19:58
SlawekEwa napisał/a:
Skwarek napisał/a:
ten termostat bojlera jest dobry lecz albo wiatraki kręcą na maxa albo wcale.

Na tamtą epokę lodówki absorbcyjnej /słusznie minionej/ mnie to wystarczało , teraz mam kompresorową z chłodzeniem sprężarki i też mnie cieszy :szeroki_usmiech


Jasne ;) też mam kompresorową zabudowaną w tej malutkiej przyczepce (na dolnym zdjęciu) a tam też mam taki wiatraczek dla poprawy jej wentylacji.

:spoko
_________________

Postaw piwo autorowi tego posta


Darson
Kombatant


Twój sprzęt: MCLOUIS MC4-32
Nazwa załogi: Załoga G.
Pomógł: 1 raz
Dołączył: 17 Paź 2021
Piwa: 221/151
Skąd: Jaworzno/Oslo
Wysłany: 2024-06-04, 20:56
Odebrałem wentylatory. Mają 4 przewody :roll:
hmm. Czarny, zielony, żółty i nie czerwony tylko niebieski.
I teraz co ? :?:
W internetach piszą żeby podłącyć czarny i czerwony :wyszczerzony:
i czy to w ogóle będzie działać ? ż 4 druytami.
Edit: czarny na - i zielony na + i się kręci. W lewo :ok
_________________
Staram się, jak mogę.
Gdy nie mogę, to przestaję się starać.

Darson ®
Ostatnio zmieniony przez Darson 2024-06-04, 21:06, w całości zmieniany 1 raz
Postaw piwo autorowi tego posta


Skwarek
Kombatant


Twój sprzęt: Trigano Carioca
Nazwa załogi: Ania i Michał
Pomógł: 6 razy
Dołączył: 29 Mar 2011
Piwa: 358/145
Skąd: Świebodzice
Wysłany: 2024-06-04, 21:05

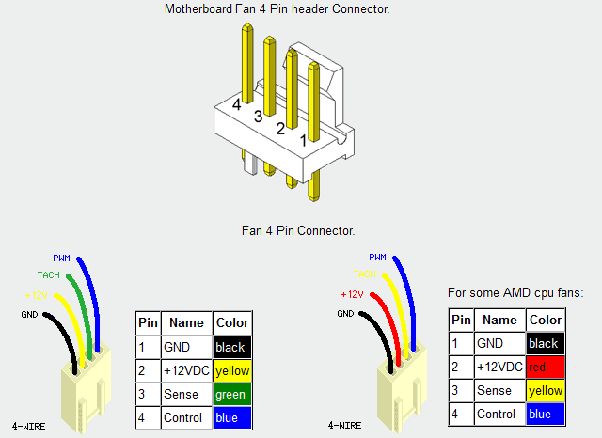

Wystarczy poszukać
Plik ściągnięto 545 raz(y) 33,67 KB

_________________
Postaw piwo autorowi tego posta


Darson
Kombatant


Twój sprzęt: MCLOUIS MC4-32
Nazwa załogi: Załoga G.
Pomógł: 1 raz
Dołączył: 17 Paź 2021
Piwa: 221/151
Skąd: Jaworzno/Oslo
Wysłany: 2024-06-04, 21:10
:wyszczerzony: byłem nawet na Elektrodzie :roll: Ale tam piszą o czerwonym. Ale dzięki.
Czy ja będę używał tych dodatkowych ? Chyba nie , mam nadzieję .
_________________
Staram się, jak mogę.
Gdy nie mogę, to przestaję się starać.

Darson ®
Postaw piwo autorowi tego posta


Skwarek
Kombatant


Twój sprzęt: Trigano Carioca
Nazwa załogi: Ania i Michał
Pomógł: 6 razy
Dołączył: 29 Mar 2011
Piwa: 358/145
Skąd: Świebodzice
Wysłany: 2024-06-05, 09:39
Darson napisał/a:
:wyszczerzony:
Czy ja będę używał tych dodatkowych ? Chyba nie , mam nadzieję .


Zbędne obetnij.
_________________
Postaw piwo autorowi tego posta


majsterus
zaawansowany


Twój sprzęt: T5, Hymer S700
Dołączył: 04 Sie 2008
Otrzymał 14 piw(a)
Skąd: wielkopolskie
Wysłany: 2024-06-05, 12:03
Taki można sobie sprawić. Raz ustawiony i koniec.

https://allegro.pl/oferta/sterownik-wentylatorow-12v-duzej-mocy-diy-avt5698-b-12566764255

Będę to zakładał.
Postaw piwo autorowi tego posta


Skwarek
Kombatant


Twój sprzęt: Trigano Carioca
Nazwa załogi: Ania i Michał
Pomógł: 6 razy
Dołączył: 29 Mar 2011
Piwa: 358/145
Skąd: Świebodzice
Wysłany: 2024-06-05, 12:28
majsterus napisał/a:
Taki można sobie sprawić. Raz ustawiony i koniec.

https://allegro.pl/oferta/sterownik-wentylatorow-12v-duzej-mocy-diy-avt5698-b-12566764255

Będę to zakładał.



Fajne i nadmiernie skomplikowane, jak ktoś lubi lutowanie, przerost formy nad treścią. No i jeszcze jakaś obudowa do tego powinna być bo to jakiś pająk zrobi zwarcie w scalaku a i śniedź na płytkę czyha. ;)

:spoko
_________________
Postaw piwo autorowi tego posta
