Się nie czepiam...nie taki zamiar miałem...
Zwróciłem tylko uwagę na brak istotnego połączenia,jak schemat dla potomnych,to powinien mieć

[toscaner]

[Jary70]

Szukając w zaprzyjaźnionym ZłomMarkecie elementów do traktorka ogrodowego trafiłem na cudny, zgrabny, zbiornik od sprężarki Made in Germany 24 litrowy 10 kg , zainwestowałem więc po długich negocjacjach 15 zł. Przetrzepanie garaży i burza mózgów z kuzynami i mam koncepcję na bojler.
Woda zimna wlot od dołu z jednego końca ( pasuje otwór), wyjście skrajny brzeg góra (trzeba dorobić). Wejście wężownicy (tak pasują mi otwory z jednego boku, wyjście z drugiego) wężownica 4m z karbowanej kwasówki (powinna doskonale oddać ciepło z webasto) używana w instalacjach solarnych zarobiona w spiralę na zakrętki 15-stki przykręcona wewnątrz do krućca 15 -stki, ładnie wkręca mi się w zaadoptowane otwory na wlocie dekiel serwisowy albo nie.
Bojler będzie posiadał zawór spustowy, zapiankuję go w zbiorniku plastikowym, albo ocieplę watą szklaną i aluflox-em.

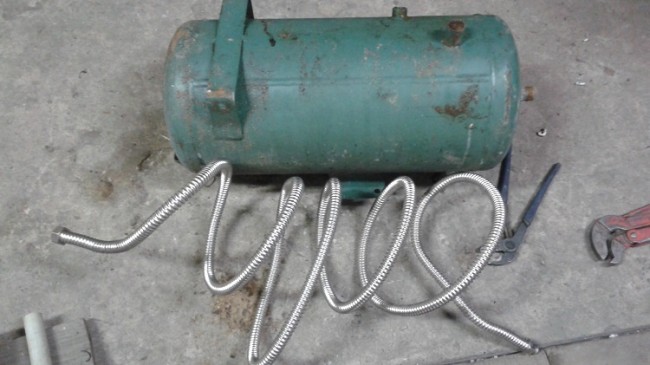

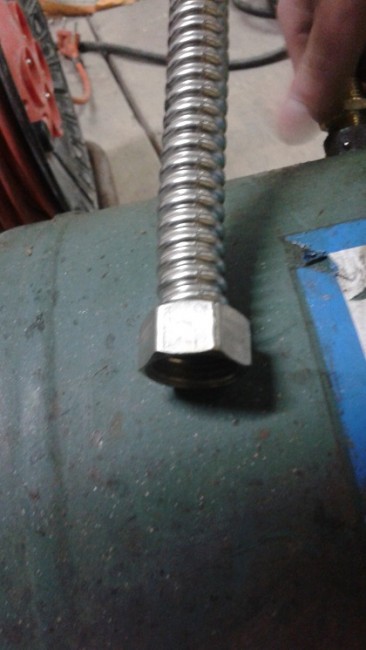

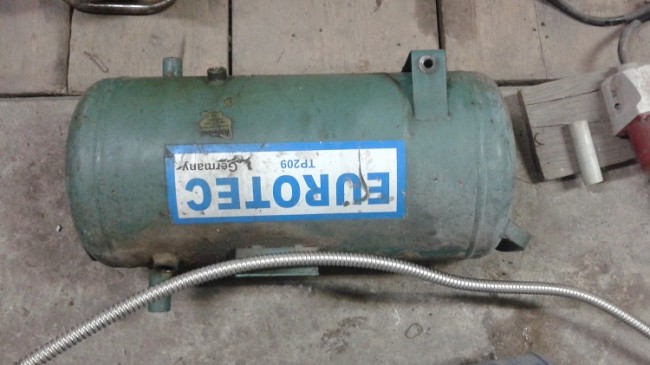

Fotki koncepcyjno-poglądowe.

---

bojler 046.jpg

Plik ściągnięto 33 raz(y) 117 KB

bojler 049.jpg

Plik ściągnięto 35 raz(y) 107,22 KB

bojler 050.jpg

Plik ściągnięto 32 raz(y) 115,95 KB

[piotr1]

Czy ten zbiornik nie będzie rdzewiał od środka, czy jest jakoś zabezpieczony ?

[Jary70]

Na pewno będzie rdzewiał, ale kamień powinien go szybko zakonserwować . Nie dobrałem się jeszcze do środka, coś tam wymyślę.

[wlodo]

Nierdzewka karbowana ciepło faktycznie dobrze oddaje i fajna by była gdyby...
Niestety jest kłopot z jej przejściem przez ściankę bojlera.
Na jej końcu można tylko nakrętkę z pierścieniem założyć i przykręcić,WEWNĄTRZ zbiornika.
Ponieważ jest to połączenie z uszczelką,lubi się rozszczelnić!
Takie połączenie wewnątrz nigdy nie będzie pewne.
Mówię to z autopsji,gdyż mam ich naście i po trzech latach dwa puściły,dobrze,że na zewnątrz!
Wsadź miedzianą i będzie spokój.
Tylko taki stalowy zbiornik powinien być cały czas zalany,inaczej rdzewieje.
Spuszczanie więc wody co sezon tylko szkodę mu zrobi.

[mrsulki]

[toscaner]

Albo go pomaluj od środka. Ten mój potraktowałem srebrzanką. Najpierw rozcieńczoną, później już prosto z puszki. Kilka warstw. Wlewałem i chlupotałem zbiornikiem oglądając endoskopem czy pokryło od środka każdy kawałek. I wygrzewanie do 200C. Ja załatwiłem opalarką 2kW przez otwór i mierzyłem temp. metalowych ścianek i wypychanego powietrza. Ponad 200C udało się osiągnąć bez problemu. Trochę czasu zajęło, ale spoko.
1,5 roku używania i żadnej rdzy.
Na początku trochę było czuć zapach srebrzanki od wody, ale trzeba przelać z kilkaset litrów przez bojler i zniknął.

[Jary70]

wlodo: bojler będzie posiadał otwór serwisowy na wejściu wody taki żeby weszła ręka i klucz, wężownica będzie zamontowana przez zbiornik do króćów na uszczelkę ebonitową jak zauważyłeś ale dodatkowo na specjalną pastę montażową używaną w instalacjach solarnych tam też są wysokie temperatury, kuzyn montuję to już kilka lat i nić się nie rozszczelnia. U góry będzie zaadoptowany otwór którym będę mógł wlać jakiś specyfik (odkamieniacz, chlor).
Twoje rozwiązania na pewno są najwłaściwsze daj innym popełnić innowację.
Zbiornik kupiony na 15 złotych więc mogę go doinwestować i pokombinować, zepsuć , wyrzucić. Lubię wyzwania, jak się zesra to kupię kwasówkę lub fabryczny a ten sprzedam za 10 zł na złom.
toscaner: ze zbiornikiem idę trochę twoim tropem, zbiornik, będzie przecięty na spawach lub nie, tylko otwór serwisowy i wtedy zobaczę co w środku, wyczyszczę, mając lepszy dostęp pomaluję czymś, może srebrzanką albo farbą dwuskładnikową do basenów, która została mi z remontu Dojarki. Myślę też nad oklejeniem od środka grubą folią spożywczą na np. na żywicę lub inny specyfik, to zabezpieczy przed rdzą nawet przed kawasami (struktura kartonu po soku). Duży otwór da możliwość zastygnięcia i wysuszenia farby lub czegoś.

doradźcie jaka elektryka/eletronika ( termostaty, czujniki itd,) bo tu jestem noga

[SlawekEwa]

Bojler prostopadłościan, wyspawany z nierdzewki / 15 l pojemności/ ocieplony, umocowany pod podłogą blaszaka z dwiema węzownicami jedna podłączona do małego obiegu chłodzenia silnika, druga do stacjonarnego mokrego webasta czy to ma sens?

[toscaner]

Sławek jak najbardziej ma sens i o tym już pisałem, że jakbym tylko mógł, to taki bojler bym sobie zrobił. Odpadają zawory łączące układ domkowego CO z układem chłodzenia silnika. Po prostu nie jestem zwolennikiem łączenia.
No i zimą i tak webasto grzeje, a latem nie trzeba odpalać piecyka i "dymić", żeby mieć ciepłą wodę. No chyba, że stoimy parę dni. Ja bym jeszcze małą np. 300W-500W grzałkę elektryczną dołożył i już na każdą okazję

[SlawekEwa]

[toscaner]

Tylko kiedy ja będę budował Złomka 2.
W tym już mam, ale może jakby opłacalnie wyszedł, to nakleję naklejki "for camper" i na UK będziemy sprzedawać.
Ty będziesz spawał, ja sprzedawał. Markę się wymyśli. Lepsze to niż garnek w garnku, a Angole się gazu w kamperach boją. Byłby jak znalazł.

Ale serio, to pogadamy o tym drugim.
Bo chcę Z2 zbudować w tym roku i w drugim chcę wywalić pod podłogę co tylko się da. Pewnie nawet białą w izolowanym wyślę tam.

[tom-cio]

Slawek,wyspawasz trzeci?
powaznie pytam,musialby byc dosc plaski ,aby wszedl zaraz za bakiem pod podloge ducato 2 i naprawde miec wspawana mufe pod grzalke 230.Jesli bylbys gotow,to daj znac na pw.
