Instalacja wodna potrzebuje pomocy. |
| Autor |
Wiadomość |
Karol g20
początkujący forumowicz
Twój sprzęt: Chevrolet G 20
Dołączył: 14 Mar 2009
Skąd: bialystok
|
 Wysłany: 2009-03-17, 21:22 Instalacja wodna potrzebuje pomocy.
|
|
|
Witam.Jak niektórzy wiedzą jestem w trakcie budowy kampera.Mam pewien problem nie
wiem calkowicie jak zrobic instalacje wodna moze ktos ma jakis schemat.
Z góry dziękuję.Pozdrawiam. |
|
 |
|
 |
Andi466
doświadczony pisarz
Twój sprzęt: Mitsubishi L 300 Eura mobil 470
Pomógł: 1 raz
Dołączył: 24 Wrz 2008
Otrzymał 2 piw(a)
Skąd: Szczecinek
|
| Wysłany: 2009-03-17, 21:36
|
|
|
| Jakiego zbiornika (karnistra plastykowego) będziesz używał , czy będzie boiler na ciepłą wodę ile kranów |
_________________
 |
|
 |
|
|
Karol g20
początkujący forumowicz
Twój sprzęt: Chevrolet G 20
Dołączył: 14 Mar 2009
Skąd: bialystok
|
| Wysłany: 2009-03-17, 22:14
|
|
|
| Zbiornik bedzie plastikowy pod autem mysle ze taki bedzie ok.Jeden kran boiler bedzie. |
|
|
|
|
|
Andi466
doświadczony pisarz
Twój sprzęt: Mitsubishi L 300 Eura mobil 470
Pomógł: 1 raz
Dołączył: 24 Wrz 2008
Otrzymał 2 piw(a)
Skąd: Szczecinek
|
| Wysłany: 2009-03-17, 22:20
|
|
|
| Pompę ciśnieniową będziesz montował aby było stałe ciśnienie w przewodach ? |
_________________
|
|
|
|
|
|
Karol g20
początkujący forumowicz
Twój sprzęt: Chevrolet G 20
Dołączył: 14 Mar 2009
Skąd: bialystok
|
| Wysłany: 2009-03-17, 22:26
|
|
|
Nie wiem jak to wszystko podlaczyc przed boilerem pewnie musi byc jakis ktory puszcza
wode w jedna strone tak mysle zeby woda nie splywala spowrotem do zbiornika.A jak dalej nie wiem. |
|
|
|
|
|
Karol g20
początkujący forumowicz
Twój sprzęt: Chevrolet G 20
Dołączył: 14 Mar 2009
Skąd: bialystok
|
| Wysłany: 2009-03-17, 22:27
|
|
|
| A jak powinienem zrobic? |
|
|
|
|
|
Andi466
doświadczony pisarz
Twój sprzęt: Mitsubishi L 300 Eura mobil 470
Pomógł: 1 raz
Dołączył: 24 Wrz 2008
Otrzymał 2 piw(a)
Skąd: Szczecinek
|
| Wysłany: 2009-03-17, 22:28
|
|
|
| Masz skypa ? |
_________________
|
|
|
|
|
|
Andi466
doświadczony pisarz
Twój sprzęt: Mitsubishi L 300 Eura mobil 470
Pomógł: 1 raz
Dołączył: 24 Wrz 2008
Otrzymał 2 piw(a)
Skąd: Szczecinek
|
| Wysłany: 2009-03-17, 22:37
|
|
|
| W instalacji ciśnieniowej pompa utrzymuje cisnienie w układzie a w kranach nie ma mikrowyłączników ,po odkreceniu kranu ciśnienie się zmniejsza i pompa się włancza automatycznie jest tylko wylącznik ciśnieniowy w pompie. |
_________________
|
|
|
|
|
|
jacekiagatka
weteran
Twój sprzęt: HYMER 2.8 jtd
Pomógł: 3 razy
Dołączył: 24 Mar 2008
Piwa: 9/3
Skąd: Poznań
|
| Wysłany: 2009-03-17, 23:55
|
|
|
Możesz zamontować pompę zanurzeniową. Jest ona włączana przez kran lub osobnym włącznikiem. Plusem tego rozwiązania jest niska cena pompy (60-90zł, ciśnieniowe od 300 zł), małe rozmiary i tak wpuszczonej w zbiornik pompy, w razie awarii nie utopisz auta. Wszystkie elementy znajdziesz w allegro. Pomyśl o mocowaniu zbiornika w aucie, jeżeli chcesz jeździć również zimą  |
|
|
|
|
|
Andi466
doświadczony pisarz
Twój sprzęt: Mitsubishi L 300 Eura mobil 470
Pomógł: 1 raz
Dołączył: 24 Wrz 2008
Otrzymał 2 piw(a)
Skąd: Szczecinek
|
| Wysłany: 2009-03-18, 08:19
|
|
|
| Tak to jest tańsze rozwiązanie tylko nie wiem czy się sprawdza z boilerem ciepłej wody. |
_________________
|
|
|
|
|
|
kimtop
Kombatant
Twój sprzęt: CARTHAGO C-TOURER
Pomógł: 15 razy
Dołączył: 18 Wrz 2007
Piwa: 144/44
Skąd: Opoczno
|
| Wysłany: 2009-03-18, 09:19
|
|
|
Cześć.
Tutaj masz schemat http://www.camperteam.pl/...opic.php?t=2345 |
_________________
Pozdrawiam.
Polak gorszego sortu
Wódka z lodem szkodzi na nerki.Rum z lodem niszczy wątrobę.Whisky z lodem atakuje serce.Gin z lodem rozwala mózg.Cola z lodem demoluje zęby.
Oznacza to,że lód szkodzi w zasadzie na wszystko. |
|
|
|
|
|
wmaker
stary wyga
Twój sprzęt: bezdomny :|
Pomógł: 5 razy
Dołączył: 27 Wrz 2007
Piwa: 5/20
Skąd: świętokrzyskie
|
| Wysłany: 2009-03-18, 10:31
|
|
|
| Andi466 napisał/a: | | Tak to jest tańsze rozwiązanie tylko nie wiem czy się sprawdza z boilerem ciepłej wody. |
I. Bardzo ważne na etapie projektowania jest określenie czy bojler jest :
=>ciśnieniowy - tzn że odkręcając kran ciepłej wody poprostu otwieramy spust ciepłej wody w bojlerze.
=>przepływowy(przelewowy) odkręcając ciepłą wodę faktycznie dolewamy zimną na zasilanie bojlera i wypieramy ciepłą z bojlera która wypływa przez wylewkę kranu.
jeżeli zastosujesz urządzenie przelewowe w układzie ciśnieniowym to zbiornik najczęściej z tworzywa spuchnie lub pęknie bo działa na niego ciśnienie pompy i rozszerzającej się pod wpływem temperatury wody.
II. dokonaj wyboru pompy (z włącznikiem ciśnieniowym lub mechanicznym), przeważnie pompy zanurzeniowe (z włącznikiem mechanicznym) mają dwu/trzy krotnie większą wydajność niż te z wyłącznikiem ciśnieniowym co na pewno nie sprzyja oszczędności wody.
III. Na podanym przez kimtopa linku instalacja ma zawór mieszający i dalej do kranu instalacja jest jedno żyłowa (rurowa). Tak więc za każdym razem gdy będziesz chciał zmieni temperaturę wody będziesz musiał mieć dostęp do zaworu mieszającego i zmienisz temperaturę we wszystkich kranach, ponieważ chcesz mieć tylko jeden kran radziłbym zastosowanie układu z podwójnym zasilaniem kranu.
| Karol g20 napisał/a: | Nie wiem jak to wszystko podlaczyc przed boilerem pewnie musi byc jakis ktory puszcza
wode w jedna strone tak mysle zeby woda nie splywala spowrotem do zbiornika.A jak dalej nie wiem. |
aby woda z bojlera nie wracała do pustego zbiornika i w ten sposób nie narażała grzałki na spalenie zastosuj zawór zwrotny na zasilaniu bojlera lub po prostu poprowadź rurkę zasilającą bojler nad bojlerem tworząc syfon i woda już pod górkę nie popłynie
Pytaj dalej i powodzenia. |
_________________
Non omne licitum honestum |
|
|
|
|
|
jacekiagatka
weteran
Twój sprzęt: HYMER 2.8 jtd
Pomógł: 3 razy
Dołączył: 24 Mar 2008
Piwa: 9/3
Skąd: Poznań
|
| Wysłany: 2009-03-18, 11:24
|
|
|
| Kupując pompę zwróć uwagę na zawór zwrotny. Często można kupić w zestawie |
|
|
|
|
|
Karol g20
początkujący forumowicz
Twój sprzęt: Chevrolet G 20
Dołączył: 14 Mar 2009
Skąd: bialystok
|
| Wysłany: 2009-03-18, 23:55
|
|
|
No to teraz mam duzo do przemyslenia.Boiler mam przeplywowy.Na zbiornik w aucie troche malo miejsca cos wymysle dobrze ze mi podpowiedzieliscie teraz mam jakies pojecie
co ma byc z czym bede kombinowal.
Dzieki bardzo.Pozdrawiam. |
|
|
|
|
|
sarin7
początkujący forumowicz
Twój sprzęt: szukam kampera 6
Dołączył: 08 Wrz 2010
|
| Wysłany: 2010-09-23, 18:18
|
|
|
witam i odświeżę temat instalacji wodnej .
Jestem na etapie jej projektowania . Podam szczegóły dotyczące użytkowania kampera.
- 10% pola cempingowe - 230 V - żaden problem (uważam również iż przygotowanie ciepłej wody jest tutaj zbyteczne z racji ogólnodostępnych pryszniców, dlatego tylko zdecyduje się na grzałkę 600W dla 100l zbiornika by przygotować wodę na przyszłą dalszą podróż.(tempo nagrzewania ciepłej wody - nie ma w tym wypadku znaczenia) Pozostałe cenne W zarezerwuje przykładowo dla klimatyzacji.
- 90% - dzicz - dalekie trasy wypady - 2 -3 dniowe postoje - i dalej w trasę ..., Uwaga kamper jest przewidywany dla 8 osób ( 3 dorosłych , 5 dzieci ) , dlatego też pogdrzewanie ciepłej wody będzie się odbywało poprzez webasto wodne, połączone z chłodzeniem silnika.
(Bojler zostanie wykonany ze stali nierdzewnej, kwasoodpornej) ocieplony

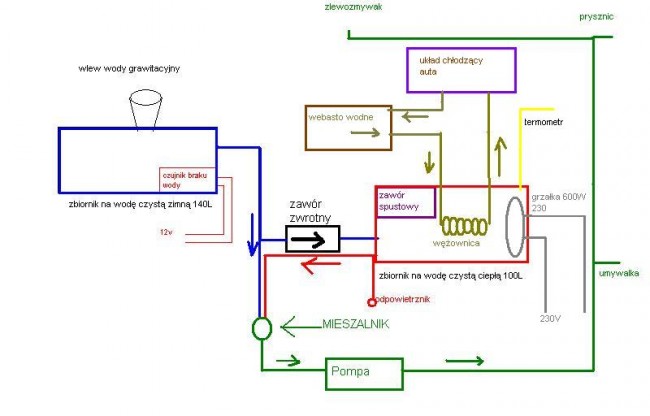

Instalacje , a szczerze mówiąc będę ją robił po raz pierwszy , przedstawia schemat poniższy ., foto 1 .
Jako pompy użyje ciśnieniowej 3Bar, 12v, z wyłącznikiem ciśnieniowym.
teraz dylematy instalacji :

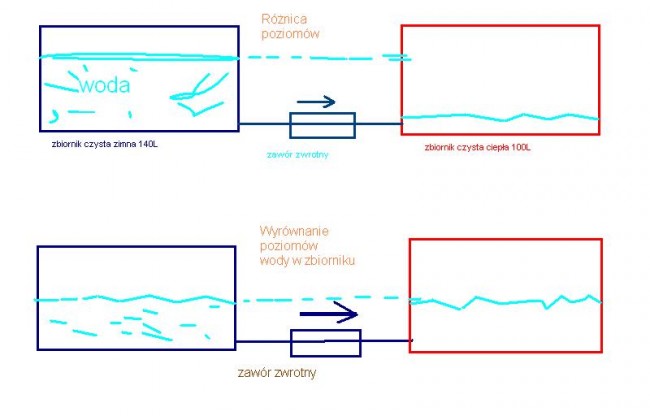

1) czy pompa uruchamiając - zasysając spowoduje otwarcie zaworu zwrotnego ? by nastąpiło wyrównanie poziomu wody w zbiornikach ?( rysunek2)
2) czy może sama różnica poziomów bez ingerencji pompy uruchomi zawór zwrotny ?
foto 2
3) czy mikser może być wyżej nad pompą, czy lepiej żeby w nim była cały czas woda ?
4) czy przy użyciu przetwornicy 1000W, da radę odpalić grzałkę 600W ? gdyby trzeba było przyśpieszyć cykl podgrzania ?
5) pompa będzie za mieszalnikiem - czy woda 36-40 stopnii jej nie zaszkodzi ?
Prosze o wszelkie sugestie, porady, wskazówki, odnośnie instalacji dla 8 osób. ( asekuracyjnej instalacji, gdyż , starsi to wiadomo konewka i woda
moim zdaniem popularne trumy 5l odpadają, gdyż nie będzie ogrzewania gazowego .
tak jak pisałem ciągle w trasie, dlatego chce wykorzystać energie silnika
pozrawiam
Marek
schemat wody kamper.JPG
|
 |
| Plik ściągnięto 698 raz(y) 41,89 KB |
schemat wody kamper 1.JPG
|
 |
| Plik ściągnięto 522 raz(y) 37,51 KB |
|
|
|
|
|
|
|
|
