Witam

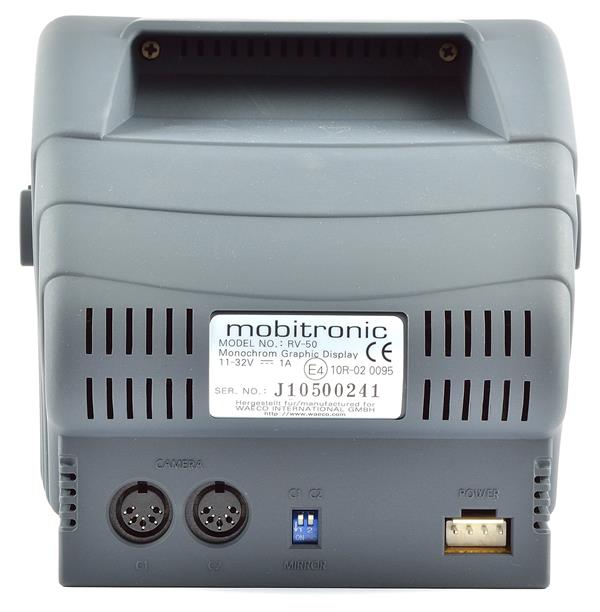

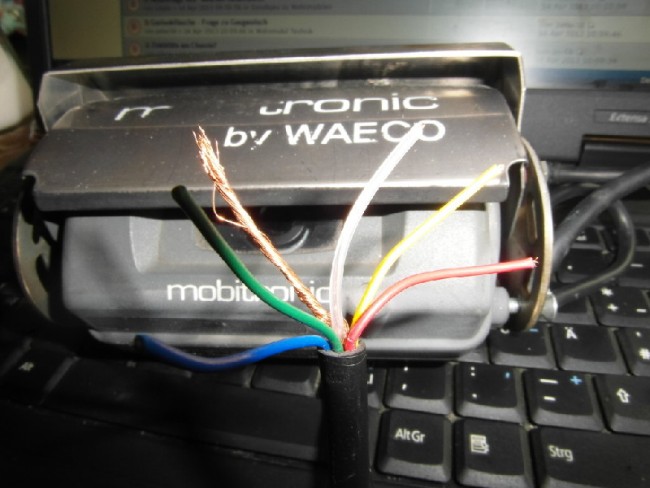

Jako,ze mogę mieć jedno podejście z podłączeniem mam pytanie jak połączyć monitor i kamerą obie tej samej firmy MOBITRONIC ale wtyczka kamery to cos na wzór S-VIDEO (6 pinów)po przecięciu przewodu są:zielony,czerwony,niebieski,żółty,przeźroczysty,i oplot jeden pin namierzyłem pusty.A monitor ma wejście jak na zdjęciu dużo większe.Może ma ktoś pojęcie jak to poprawnie podpiąć.Mój monitor nie ma wyjść typu CZINCZ,Chodzi o podpięcie kamery pod 1 lub 2 wejście po lewej stronie monitora.

---


Plik ściągnięto 8776 raz(y) 5,65 KB

[HarryLey4x4]

a ten żółty chinch to co to jest ?

[Socale]

Gniazda DIN 5 pinowe obsługują zazwyczaj dźwięk stereo/mono w 2 kierunkach wejście/wyjście.
Żółty czincz obsługuje obraz.
Biały czincz obsługuje dźwięk monofoniczny lub kanał lewy.
Jeśli do pary dochodzi czincz czerwony, to obsługuje on kanał prawy.
.
W S-video występują wtyczki które są bardzo podobne do siebie, jednak nie kompatybilne.
Tu nie ma normalizacji, pozostaje więc wykryć czy na którymś pinie nie ma napięcia stałego powyżej 1V, każdy inny można podpinać i ekspetymentować.

[MAWI]

Mam podobny zestaw z końca lat 90-tych.Aby obsłużyć kamerę wystarczy dwa kable. Są też trzy obsługujące wersje z elektrycznie otwieraną zasłonką na kamerę .Po prostu włączasz kamerę zasłonka do góry,wyłączasz zasłonka na dół.Jak nie masz zasłonki ,to w zasadzie tylko dwa wystarczą .Jak wyselekcjonować? ano drogą mierzenia miernikiem.Jak włączysz kamerę ,to na jednym kablu pojawi się prąd (oczywiście najpierw musisz znaleźć masę )
ten kabel otwiera klapkę .Jak kamerę wyłączysz prą pojawi się przez pewien czas na innym kablu ,to kabel od zamykania .Pozostałe dwa kable to kable wprowadzające sygnał z kamer do monitora. Kolorów nie pamiętam
p.S.najlepiej rozbierz kamerę i zobacz które kable obsługują silniczek od przesłonki obiektywu ,a które telko sygnał z przetwornika kamery.

[1506edi]

Dzieki za sugestię, Witam dopiero dziś wróciłem ze zlotu w Brennej i wstawię zdjecia poprawne.Kamera ma przesłonę ruchomą z innego forum przetłumaczyłem kolory kabli kamery choć są małe rozbieżności,problemem jast wyjście z monitora bo zasilanie tez przez monitor do kamery,myślałem,że ktoś może ma ogrinalny przedłużacz jaki posiada ten zestaw.Mierzyłem monitor i są różne pomiary między soba trochę mylące ale dam radę(chyba).
Pozdrawiam Edi.

---


Plik ściągnięto 8647 raz(y) 36,09 KB


Plik ściągnięto 238 raz(y) 96,33 KB

[Socale]

Łoch kurde... sorry...
Dopiero teraz cyknąłem o jaki monitor chodzi - pokładowy.
Myślałem że o coś domowego, stąd moja "pomoc" zapewne jest wątpliwa.

[HarryLey4x4]

opłaca ci się wagowo i objętościowo w dobie małych monitorków LCD pakować taki wielki monitor do kamery ? Kamera może zostać, a monitorek może lepiej wymienić na coś poręczniejszego . już za kilkadziesiąt złotych dostaniesz coś co powinno spełnić Twoje oczekiwania, zatem koszt nie powinien być chyba przeszkodą ?

[maszakow]

Wtyk to jakaś tam wersja DIN5 - można dostac bez problemu.
Monitor ma pobór prądu 0,3 do 0,8A - sporo ale tragedii jescze nie ma jak na CRT.

co do pinów ... trzeba dobrze poszukać. na szczeście niemieckie forum wohnmobilforum.de przerobiło temat. w załączeniu fotka.

---

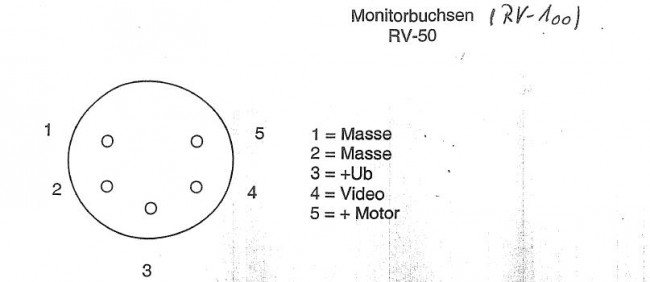

RV50 DIN.JPG uklad pinów.

Plik ściągnięto 324 raz(y) 22,5 KB

[maszakow]

co do kabla ... jeśli to kamera Mobitronic - to sygnał wideo jest na przeźroczystym.
Reszty nie potwierdzę bo opis kóry trafiłem dotyczył wtyki S-VHS i ni cholery nie zgrywał się z instrukcją.
jeden to + od silnika klapki i ogrzewania kamerki ( z monitora dostaje ponad 9V) jeden to ogólne zasilanie kamery, no i 2x masa.
POdaj typ kamery będzie szybciej i pewniej.

[1506edi]

Dzieki bardzo to już jest dużo powinno pójść lepiej,a monitor dlatego taki bo CB RADIO miałem tylko jedną dobę,Nawigacje (Blaupunkt LUCCA 3,3) trochę dłużej ,to czego nie widać w części mieszkalnej jest w miarę bezpieczne a to co na widoku strasznie kusi.2 razy miałem nieproszonych gości w czasie wyjazdu okres 4 lat.
Pozdrawiam
-typ kamery podam jak dotrę do domu.

[MAWI]

Kolego jak Ci bardzo zależy to zdejmę wtyczkę i podejrzę te kolory. mam identyczny zestaw.

[1506edi]

Jutro zrobię próbę zobaczymy jak to zagra,kolego MAWI dzięki za chęci nie demontuj mam dość danych,żeby to odpalić.

[MAWI]

Jak by co to dzwoń.

[maszakow]

nie wytrzymałem. Zamieszam

1 - blau = Audio
2 - schwarz = Masse
3 - grün = 12v geschaltet
4 - rot = 12v
5 - weiß = Video
6 - gelb = Spiegelfunktion (mirror)

olej numerację - dotyczy innej wtyczki.

[1506edi]

Dzięki serdeczne wszystkim opis MASZAKOW okazał się bardzo pomocny.Wszystko działa przesłona,obracanie lustrzane,Jeżeli kogoś interesuje finał łączenia to monitor miał dokładnie wyjścia jak opisał kolega Maszakow,a z kamery:żółty-masa.....Niebieski-masa......zielony-+12V(z zapłonu).....czerwony-+12V.......przeźroczysty-video..
Jeszce raz dzięki ipozdrawiam
