[janusz]

Większość "prostych" kamperów ma na tablicy rozdzielczej najwyżej woltomierz. U mnie nawet woltomierza jako takiego nie ma tylko jest 5 diodek zapalających się w zależności od napięcia akumulatora. Fajnie gdy możemy zorientować jaki jest pobór prądu/ładowanie akumulatora. Najprościej wstawić amperomierz, ale to do tablicy trzeba prowadzić grube kable od akumulatora. Można zastosować rezystor bocznikowy przy akumulatorze i "mały" woltomierz wyskalowany w amperach na panelu. Ale to takie mało nowoczesne i strata prądu/mocy akumulatora.
Jakieś pomysły jak prąd zmierzyć bez takich niedogodności?

[koder]

Oczywiście tylko i wyłącznie amperomierz hallotronowy.

[Czarna i Krzysiek]

Możesz założyć amperomierz elektroniczny, dać odpowiedni bocznik przy aku i wtedy do samego urządzenia idą cienkie kabelki.

[janusz]

[koder]

No więc jak pisałem - amperomierz halotronowy zmierzy Ci prąd przepływający głównym kablem zasilającym na podstawie pola magnetycznego. Miałeś ostatnio okazję oglądać na zlocie wersję przenośną (w cęgówce), ale są też czujniki montowane na stałe. Opinasz kabel zasilający, montujesz gdzieś wyświetlacz i gotowe.

[janusz]

A co powiecie o takim czymś.
http://botland.com.pl/czu...dul-pololu.html

[koder]

[mwservice]

Nie demonizowałbym. Bocznik do pomiaru prądu do 10A ma rezystancję 10mOhm (pomiar woltomierzem LCD wbudowanym w zabudowę). Straty na boczniku to 0.1W, spadek napięcia 0.1V (oczywiście przy poborze prądu 10A). Normalnie wahania w instalacji są i tak dużo większe.
Bocznik instalujesz przy akumulatorze, a z bocznika doprowadzasz dwoma cienkimi kabelkami sygnał do miernika LCD umiejscowionego praktycznie w dowolnym miejscu w kamperze. Mam takie rozwiązanie i się sprawdza. Miernik LCD musi umożliwiać zasilanie z tego samego napięcia co mierzone (musi mieć mini przetworniczkę napięcia).
Są komputery, które mierzą bilans energii, ale są bardzo drogie.

[Mikesz]

Prosty,niedrogi,mało skomplikowany,przewód zasilający nie musi być gruby, spokojnie wystarczy 2,5mm.

http://allegro.pl/modul-w...4891897422.html
ten chyba lepszy.Miernik podłącza się do napięcia które ma mierzyć i jednocześnie jest z niego zasilany, prąd mierzony jest przekładnikiem, trzeba przewód prądowy przełożyć przez otwór przekładnika. Pomiar prądu można zrobić w innym miejscu, nie jest zależny od napięcia i jest galwanicznie odseparowany.
http://allegro.pl/lcd-wol...5390705190.html

[janusz]

Mikesz,
Tylko ten pewnie musi mieć odrębne zasilanie. Pewnie nie potrafi zasilać się z mierzonego prądu.

[mwservice]

Miernik z wbudowanym bocznikiem to słaby pomysł, bo trzeba ciagnąć grube kable. Lepiej bocznik zainstalować przy akumulatorze, a cienkimi przewodami np. 0.75mm2 doprowadzić sygnał napięciowy do miernika LCD zainstalowanego w panelu kontrolnym kampera. Miernik oczywiście trzeba tez zasilać, ale w panelu nie ma problemu z napięciem 12V, wiec nawet nie trzeba ciagnąć osobnych przewodów.
Jak pisałem wyżej, należy tylko kupić taki miernik LCD, aby mógł mierzyć prąd pochodzący z tego samego źródła napięcia, z którego jest zasilany - większość panelowych mierników tego nie umożliwia.

---

IMG_2067s.jpg Miernik poboru prądu z włączonym niebieskim podświetleniem (można wyłączyć), jednocześnie służy jako oświetlenie nocne :-).

Plik ściągnięto 29 raz(y) 64,03 KB

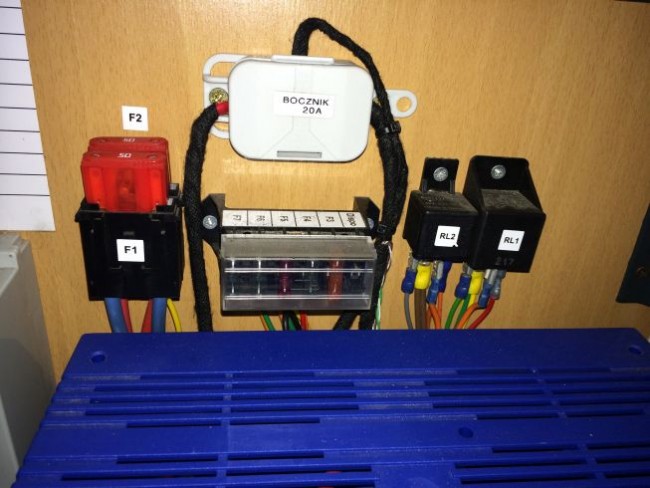

IMG_1322s.jpg Bocznik

Plik ściągnięto 29 raz(y) 64,79 KB
