[tolo61]

Witam

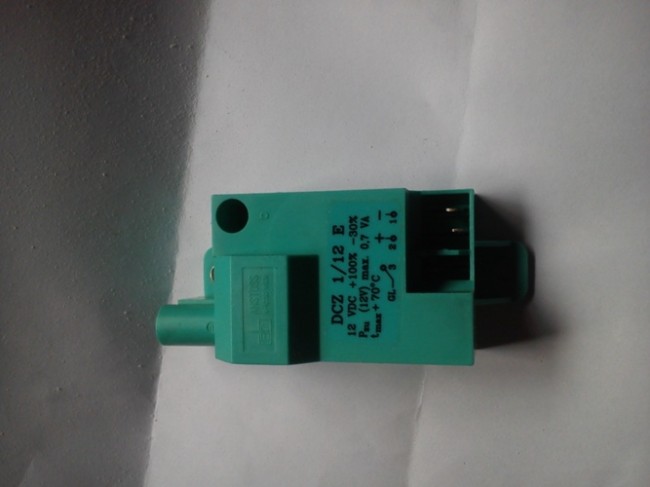

Zepsuł się elektryczny iskrownik do lodówki Elektrolux 4401 / fotka tego pierwszego /
Za chwilę rozbiorę toto na części . Nie wiem z jakim skutkiem bo jest zalane żywicą ale spróbuję...
Kupiłem nowy ...
Pochodził 30 minut i..... nie ma oznak życia
Nie wiem co jest grane
Boję się ze jak kupię następny to sytuacja się powtórzy
Tanie to cholerstwo nie jest / powiem że raczej drogie od 25-80 euro /
Czy ktoś posiada schemat takiego ustrojstwa lub ewentualnie gdzie mogę to znaleźć
Czym zastąpić ????
Pozdrawiam

---


Plik ściągnięto 49 raz(y) 75,13 KB

[tolo61]

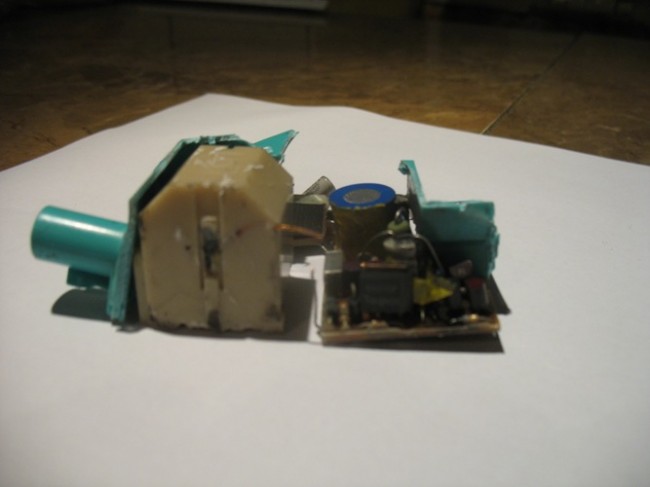

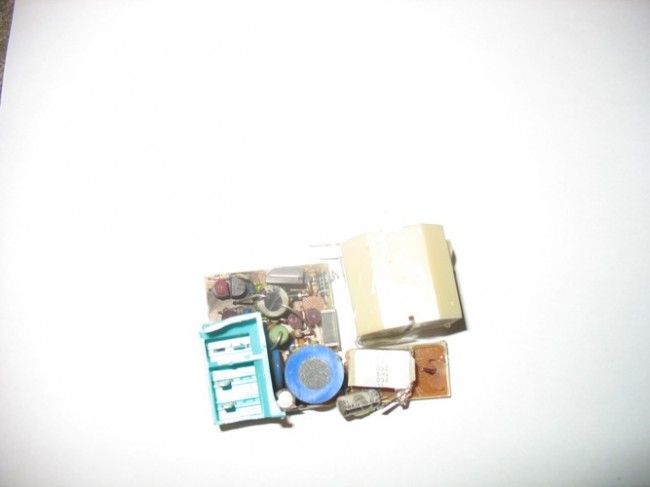

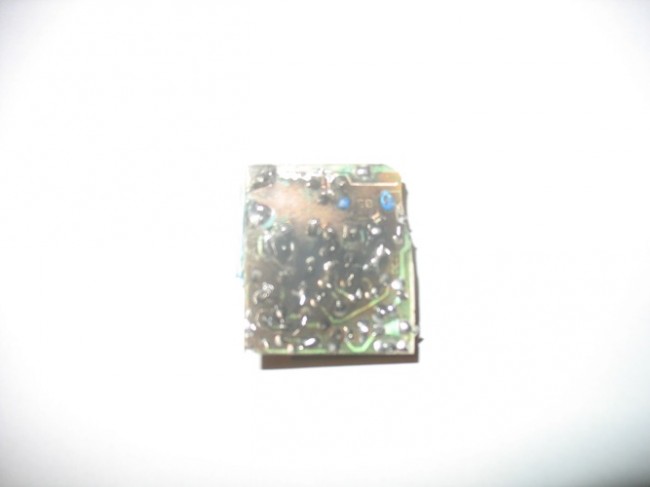

Ewidentnie coś się zfajczyło....

---


Plik ściągnięto 33 raz(y) 31,16 KB


Plik ściągnięto 33 raz(y) 41,77 KB


Plik ściągnięto 37 raz(y) 56,87 KB

[Mikesz]

Ja w swojej lodówce zastosowałem taki,jeśli się nie boisz drobnych przeróbek to na pewno będzie ci działał,cena podobna ale w zł.

http://www.tme.eu/pl/deta...tory-wn/miflex/

http://www.miflex.com.pl/pol/generatory/W09-2A.pdf

[tolo61]

Hejka
Dzięki Mikesz . lejesz miód na moje serce....
Jestem jak najbardziej za przeróbkami.
A jeżeli są to jeszcze takie, które zostawiają parę złociszy w kieszeni, to tym bardziej.
Co w tym, którego link dałeś ,należy przerobić lub jak podłączyć .
Ten którego zfajczyłem , lub też wolę by nazwać, to że sam się zfajczył
działał do momentu odpalenia płomienia . W momencie odpalenia przestawał działać .
Gdyby płomień zgasł, włączał się automatycznie do momentu odpalenia i tak etc itd itp
Zaznaczam ze jestem elektronicznym idiotą odpornym na wiedzę
Tak że łopatologicznie proszę .
Jest miejsce do podłączenia przewodu wysokiego napięcia?

[zibikruk]

Tolo, to jest moduł do zapalenia kuchenek czy lodówek.
Jest na 12V i jak najbardziej sprawdzi się w praktyce.
Jest wejście + - 12V oraz wyjście wysokiego napięcia na piezo.
Gdyby piezo lodówki nie chciało współpracować, można zakupić piezo do tego modułu (kuchenkowy).

[tom-cio]

Tolo,Ty go kup a na zlocie Ci go podlaczymy

a tak na powaznie pierwsze odpalenie nie bedziemz tego problemem,natomiast trzeba bedzie znalezc skad szedl sygnal po tym jak plomien zostaje zdmuchniety.Trzeba bedzie do tego pewnie jaki przekazniczek zastosowac.Ale moge sie mylic,ja mam starsza lodowke,ktora jak zgasnie to zgasnie.I recznie trza odpalac na nowo.

po tych zjeciach nie widac.Nie wiem czy napiecie 12v pojawiamsie na ustrojstwie tylko wtedy jak ma podac iskre,czy 12v jest ciagle i pojawia sie jakis impuls zwierajacy.Widze ze w tym zielonym sa 4przewody na wejsciu?Jakmtak to malutki ukladzikmz przekaznikiem do tej zapalarki bedzie potrzebny

Na zlot to faktycznie zabierz,to Ci to zlozymy

[tolo61]

Ten mój ma trzy wejścia
czerwony przewód plus .bezpośrednio z akumulatora wejście 2
niebieski minus z włącznika na panelu wejście 1 i czarny z włącznika na panelu do wejścia 3 na module
Oraz wyjście wysokiego napięcia / zdjęcie ostatnie ten gruby element z lewej strony , wciskany do środka tak samo jak przewód na fajkę od świecy /
Tak że sumując cztery wtyki

[tolo61]

Tom-cio
Myślisz że na zlot to ja już lodówkę będę miał w środku.... OPTYMISTA

[tolo61]

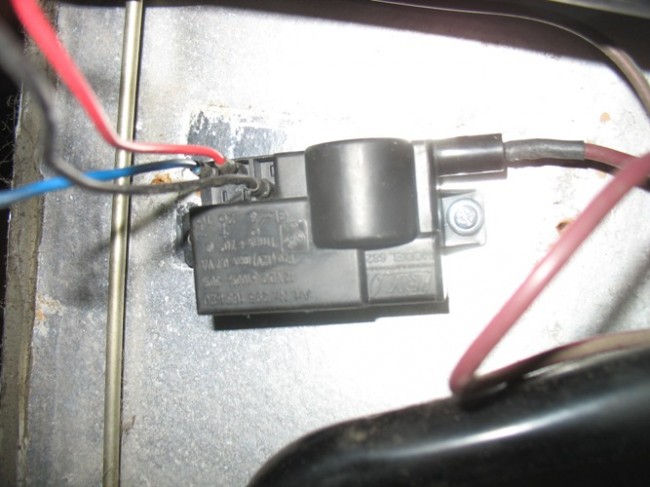

Zrobiłem fotki włącznika i tego "nowego" jeszcze podłączonego... ale już martwego....

---


Plik ściągnięto 33 raz(y) 97,03 KB

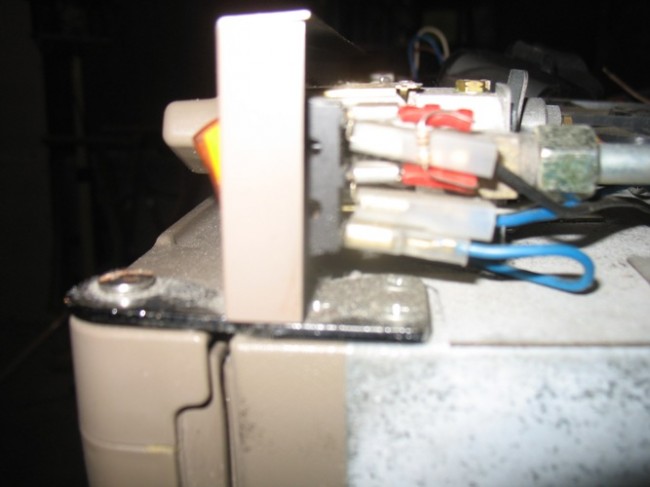

is5.JPG niebieski dolny do masy , górny niebieski do iskrownika , czarny do iskrownika, jak iskrownik działa to na włączniku mruga lampka ,jak odpali gaśnie

Plik ściągnięto 44 raz(y) 67,52 KB

[tolo61]

Co powoduje że w momencie odpalenia iskrownik nie działa ????

[tolo61]

AAAAAA zapomniałem
Śruba mocująca iskrownik do lodówki to też masa iskrownika
i jeszcze taka mała informacja ...
Nie było by problemu gdybym miał kontrolne okienko płomienia w lodówce .
W tej niestety nie ma .
Dlatego też tylko kontrolka sygnalizuje gdy płomień się pali / ona wtedy gaśnie /
Jak płomień zgaśnie kontrolka mruga i wtedy działa iskrownik / działał / do momentu zapalenia płomienia ....

[tolo61]

Witam
Właśnie wróciłem z poczty , gdzie nadałem paczuszkę z iskrownikiem, a raczej z tym co z niego zostało po mojej rozbiórce.
Wcześniej skontaktowałem się z firmą Miflex z Kutna ./ producent iskrowników różnego typu, między innymi tego ,którego link wstawił Mikesz /
Rozmawiałem z fachowcami i poproszono mnie o przysłanie tego czym dysponuję .
Takich iskrowników nie robią, ale jak to się mówi ,nie ma rzeczy niemożliwych usłyszałem ....zobaczymy co z tego będzie / ja jestem optymistą /
Generalnie nie ważne od produktu finalnego./ się da czy się nie da /
Ważne jest to, jakie podejście mają pracownicy firmy Miflex a konkretnie Pan Piotr Garstka i Pan Kazimierz Juzwiak.
Gdyby wszyscy mieli takie podejście do klienta,/ co ze mnie za klient .... / to o ile fajniejsze i łatwiejsze było by życie
Dyrekcji firmy gratuluję takich ludzi
I jeszcze raz dziękuję
Pozdrawiam

[kaimar]

[tolo61]

Kaimar....
Wiem
Dzisiaj z nimi rozmawiałem i zostałem o tym poinformowany.
Prosili bym przysłał do nich to co mam / wysłałem /
Jak dostaną, to co mi zostało spróbują coś z tym zrobić, by działało ....
