[aroo59]

Witam, poszukuję schematu elektrycznego do boilera TRUMA B14 G91 e 061. Napięcie zasilające ok i na tym koniec. na sterowniku nie zaświeca się dioda zielona i ogólnie cisza. Po wzrokowym obejrzeniu płytki sterującej podejrzany jest jeden tranzystorek ale bez schematu nie ruszę dalej. Z góry dzięki za wszelkie sugestie.

[kaimar]

Firma TRUMA nie udostępnia schematów elektroniki - dotyczy to również autoryzowanych serwisów. Płytka z elektroniką jest traktowana jako jedna część zamienna.

A według instrukcji serwisowej problem najprawdopodobniej jest poza elektroniką.

[aroo59]

Jutro jak znajdę czas to dokładniej zbadam całość. Może bez pomocy Firma Truma damy radę. Dzięki.

[kaimar]

[aroo59]

Będę ostrożny bardziej.

[Skorpion]

Instrukcja Bojlera B10/14

[aroo59]

Dzięki kolego za pomoc szkoda, że ta instrukcja nie zawiera schematu elektrycznego.

[Skorpion]

Tylko takowa instrukcje udalo mi sie sciagnac ze strony producenta

[siemie]

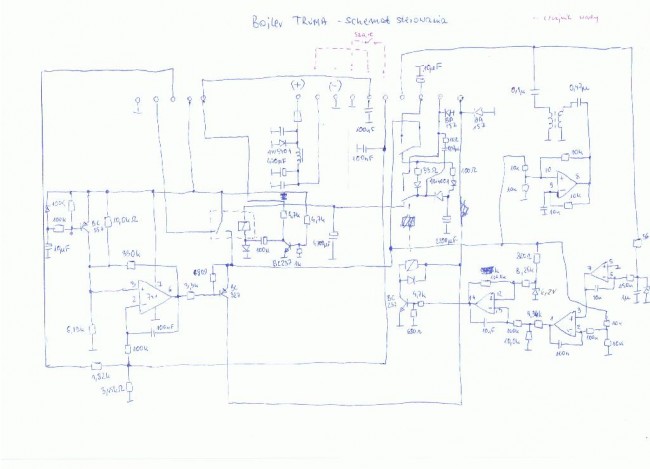

Odręcznie zrysowany schemat sterowania elektroniki do bojlera B10.
Nie jest doskonały, ale zawsze coś.

---


Plik ściągnięto 576 raz(y) 61,42 KB

[aroo59]

Dzięki kolego, przysiadłem temat i znalazłem przyczynę. Cała operacja kosztuje mnie 0,95 zł ( koszt części ) i kilka chwil ...

[Aimeiz]

[kimtop]

[aroo59]

Nie był to zwykły bezpiecznik tylko termiczny.

[polaris20]

Podepnę się do tematu żeby nie robić bałąganu na forum. Mam problem ze swoim boilerem. Nie działają żadne kontrolki nie słychać iskry w ogóle nie ma ciepłęj wody. Nie wiem gdzie szuakć przyczyny ponieważ dopier co zakupiłęm swojego kamperka. Może ktos spotkał się z podobnym problemem

[aroo59]

Musisz zacząć od początku czyli od zasilenia. Fajna zabawa powodzenia.
