W moim starym autku postanowiłem wprowadzić trochę zmian w panelu „energobloku” a właściwie chodzi o wskaźniki.
Jak kiedyś pisałem kamperek był nadpalony, spłonęły wskaźniki i wszystkie pstryczki elektryczne. Wskaźniki napełnienia zbiorników i akumulatorów dorobiłem na diodach LED, działa doskonale ale jest trochę za kolorowo i przyszedł czas na zmiany.

Więc chyba z zimowych nudów zaplanowałem sobie wyświetlacz LCD tak by wykorzystać istniejące w zbiornikach czujniki elektrodowe, dokładność dla mnie wystarczająca i nie trzeba mierzyć ciśnień cieczy.
Przy okazji mierzy napięcie akumulatorów, temperatury w różnych interesujących mnie miejscach i % prędkości wentylatora ogrzewania. Wyniki pomiarów wyświetlane są sekwencyjnie (w kółko) co trzy sekundy.
Pozostało mi wyciąć nowy szyld z otworem na wyświetlacz i go wmontować oraz poprowadzić kabelek czujników temperatur. Tylko niech zrobi się trochę cieplej i widniej.

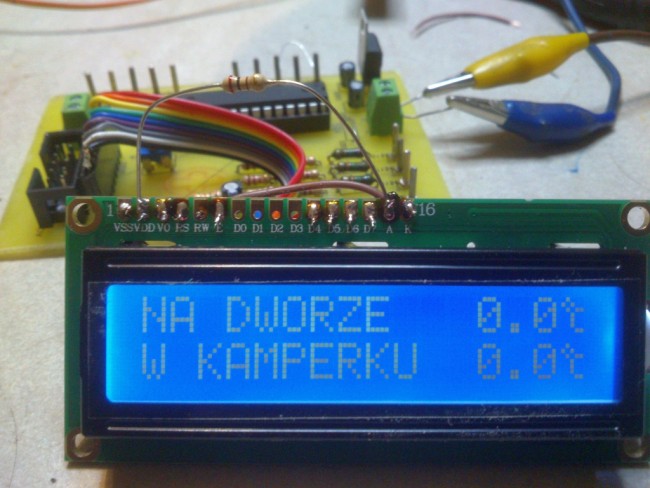

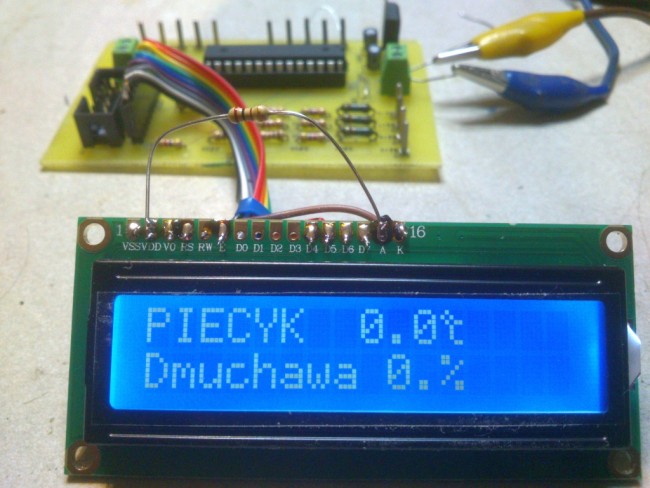

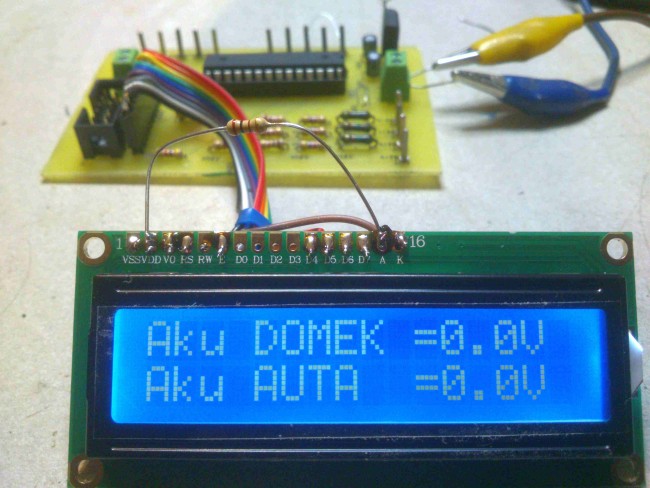

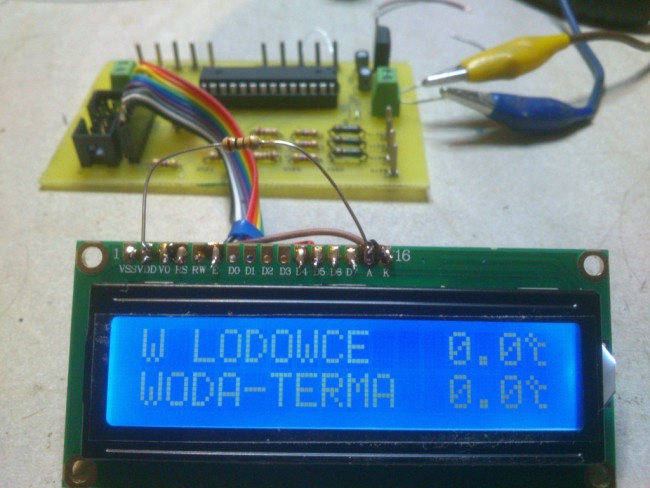

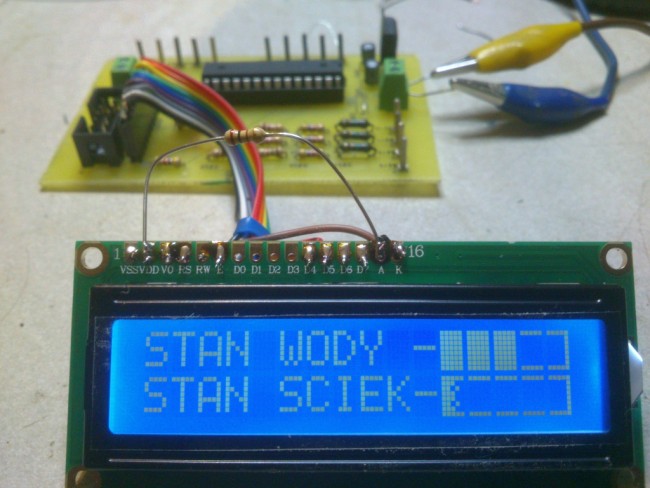

Wyświetlane sekwencje widać na zdjęciach

---


Plik ściągnięto 59 raz(y) 229,97 KB


Plik ściągnięto 34 raz(y) 224,74 KB


Plik ściągnięto 46 raz(y) 230,33 KB


Plik ściągnięto 43 raz(y) 249,67 KB


Plik ściągnięto 46 raz(y) 248,24 KB

[silny]

Noo , zaskakuje kolega

[fan]

w którym miejscu masz zamontowany czujnik temp. zewnętrznej ?

[Skwarek]

[Banan]

Piękna rzeźba

[Bronek]

Fajne....
A propos czujnika zew. Szukałem długo miejsca by taki zamontować.
Wiem ,że to zabawa itd. Ale podczas jazdy ciepłe powietrze z silnika przekłamuje . I długo po zatrzymaniu suta..
To tak z zazdrości ,by sie przyczepić

Mnie by interesowało ,czy są ograniczenia odległości czujników od wyświetlacza, zasilanie 12v?,
I czy można by było dać przekaźnik gdy parametr Np.temp spadnie .

Tak sie zastanawiam nad rozmieszczeniem w/w czujników wzdłuż instalacji wodnej, by jak najdłużej wytrzymać w fazie gotowości. Może jakiś system antyfroze??. Włączenie ogrzewani z nafmuchem ,kabel grzewczy jak 230v?? Kwestia fantazji.

[Skwarek]

[Bronek]

Ja mam, przy ramie za tylnym kołem. W moim Ducto nie ma czujnika, tym samym ta stacja pokazuje co na zewnątrz.
I najpierw miałem sondę przy aku. Za silnikiem. Lipa, grzało
Potem w ok zbiornika szarej na środku, lepiej ale też ciepło z silnika plus wydech.
Za tylnym kołem trytką do ramy bezprzewodowy nadajnik z Lidla OK
Konwekcja konwencją a podczerwień podczerwienią teoretycznie może, praktycznie u mnie kicha.
Grzało i tyle.
A propos kontroli instalacji wodnej, to kilka czujników w newralgicznych miejscach. Np pod brodzikiem itp. Da obraz czy włączyć podgrzewanie /nadmuch tych okolic...
Fanaberie...

[koder]

Fajny projekt. Bardzo interesuje mnie, jak będzie wyglądał docelowo zamocowany ekranik - daj proszę zdjęcie, jak Ci to wyjdzie.

Mam gdzieś zrobiony kod do wyświetlania takich pasków z większą rozdzielczością na arduino (przez redefiniowane znaki), jeśli Cię to interesuje, to odkopię.

[Skwarek]

Bronku, pomiar to nie problem.
Tylko jaką ustalić temperaturę krytyczną czy +1st, czy 0st C ?
No i co i jak miało by się dziać. Czy grzałka bez dozoru , czy dmuchawa, czy sms z przypomnieniem o trzeciej w nocy. czy alarm.

Koder z tym ekranikiem mam lekki problem. Chciałbym go umieścić w otworze za niebieską ciemnawą szybką tak by maskowała flaki wyświetlacza a znaki były widoczne.
I mam problem ze zdobyciem takiego tworzywa czy nawet niebieskiej transparentnej folii. Chodzi na naprawdę mały kawałeczek.

[koder]

Wierzę Skwarku, moje arduino też leży w pudełku ze względu na problem z zamontowaniem tego wyświetlacza, żeby ręce i nogi miał. Najprawdopodobniej oleję go całkiem i wam monitoring po kabelku composite na radio; do aduino jest bardzo ciekawa biblioteka obsługująca TVOut. Ale jeśli uda Ci się jakoś rozsądnie ten ekranik zamocować, to jestem ciekawy metody i rezultatu.

[Świstak]

Loguję się do tematu.
Na bibliotece do atmegi zrobiłem kilka projektów i bardzo fajnie to wychodzi. Są gdzieś nawet dostępne wersje zewnętrznie synchronizowane więc można zrobić OSD.
http://youtube.com/watch?v=A5H91k4mF_o

Co do montażu wyświetlacza czy całej płytki z procesorkiem i wyświetlaczem.... W ostatnim projekcie poszedłem zupełnie w inną stronę bo mechanika doprowadzał mnie już do furii dlatego poszedłem w kierunku troszkę innych obudów - montowanych na szynie DIN. Rozwiązało mi to baaaaardzo wiele różnych problemów. Do tego dowolna skrzynka bezpiecznikowa o urodzie zgodnej z wolą końcowego odbiorcy i pięknie że ..... Ach... Żeby jeszcze więcej wyjść mieć wolnych - sterowanie wyświetlaczem po I2C zamiast 4-ro bitowego.... Wyświetlacz razem ze sterownikiem ma swoje mocowanie a wymiar pasuje idealnie. Piętro niżej płytka z procesorkiem, połączenie na goldpiny lub zwyczajne.

http://youtu.be/UH7Y6mVqPd8
