Lodówka oraz Boiler we Fiacie Ducato b544!
Autor Wiadomość
mrsulki
weteran
w średnim wieku


Twój sprzęt: Ducato 2,8TD Hymer Camp 594
Nazwa załogi: SULAKI
Pomógł: 12 razy
Dołączył: 06 Gru 2007
Piwa: 44/22
Skąd: Szczecin
Wysłany: 2015-07-13, 15:23

camperpl napisał/a:
Dodałem zdjęcie nie wiem czy to jest to.

raczej chodzi o płytkę z elektroniką zamontowaną pod plastikową obudową na bojlerze
_________________
Radek
Ignavis semper feriae sunt...
Postaw piwo autorowi tego posta


marekoliva
weteran


Twój sprzęt: Mercedes Sprinter Rimor Sailer 700
Pomógł: 7 razy
Dołączył: 19 Wrz 2009
Piwa: 38/19
Skąd: Gdańsk - Oliwa
Wysłany: 2015-07-17, 11:51

camperpl napisał/a:
Dziękuje za radę. Gdy uruchomiłem boiler to coś pstryknęło i świeciła się kontrolka na zielono, ale po upływie 20-30 sec poraz drugi coś pstryknęło i kontrolka zaświeciła się na kolor czerwony. Co to może być? I czy ma coś z tym wspólnego gas?


Może być to wina gazu. Sprawdź ilość gazu w butli ( jeśli mało bojler może nie odpalić) Włącz pozostałe urządzenia pozostałe urządzenia aby odpowietrzyć przewody, następnie bojler powinien opalić jeśli nie odpali szukaj fachowca.
_________________
Marek

"Ty możesz zwlekać ale czas nie będzie "
Postaw piwo autorowi tego posta


maszakow
Kombatant
JAFO? No way ...


Twój sprzęt: LT35 w planach
Pomógł: 5 razy
Dołączył: 07 Kwi 2009
Piwa: 72/60
Skąd: Gdańsk
Wysłany: 2015-07-24, 19:47

hmm... jeśli kłopot dotyczy elektroniki boilera Trumy i jest to model sprzed 92r to na pewno będę mógł pomóc :)
sprawdź wszystko jak koledzy mówią i spróbuj uruchomić boiler - jak nie wyjdzie.
Jest osobny wątek na forum TUTAJ gdzie możesz sporo się dowiedzieć i być może samodzielnie zdiagnozować problem.
Ale... być może zacznij po prostu od oczyszczenia komina, palnika...
_________________
Pozdrawiam, maszakow
Postaw piwo autorowi tego posta



Jackfruits
trochę już popisał


Twój sprzęt: Peugeot J5 2.5TD Frankia Model 570
Nazwa załogi: Marek, Krzysztof, Karolina, Leon, Gustaw
Dołączył: 11 Sie 2015
Otrzymał 2 piw(a)
Skąd: Koszalin
  Wysłany: 2015-08-11, 19:59

U mnie bojler nie działa świeci się zielona dioda i nic (truma B 10)! Przeszukałem już wszystkie fora i nic nie znalazłem i tak co zrobiłem:
1. Wymieniłem rezystor 12 ohm przy włączniku (sterownik na ściance)
2. Sprawdziłem czujnik w garnku wygląda na oryginalny tj. czujnik temperatury oraz tkz. czujnik termiczny pokazuje 0,88 V czy to dobrze?
3 Gdy podałem "+" na fioletowy przewód na płytce (z bojlera) zastartował i grzał jak powinien ale po pewnym czasie zaczął działać impulsowo.
Już nie mam pomysłu co dalej
P.S. zgodnie z poleceniami forum zmodernizowałem sterownik o żółtą diodę sygnalizującą działanie palnika.

Postaw piwo autorowi tego posta


maszakow
Kombatant
JAFO? No way ...


Twój sprzęt: LT35 w planach
Pomógł: 5 razy
Dołączył: 07 Kwi 2009
Piwa: 72/60
Skąd: Gdańsk
Wysłany: 2015-08-15, 14:48

Jackfruits, to źle.
Zacznijmy od podstaw.
0. Przeczyść elektrodę jonizacyjną (czyli ten czujnik płomienia bardzo drobnym papierem ściernym.
1. Zakręć gaz - i odepnij przewód od iskrownika. WAŻNE
2. Miernik napięcia na napięcie przemienne AC - i przewód do styku czujnika temperatury
3. Włącz bojler i patrz na pomiar kiedy elektrozawór stuknie - do momentu odpadnięcia zaworu i zapalenia się czerwonej diody powinno być ok 35-45V AC
4. A teraz podepnij z powrotem iskrownik i podłącz gaz. Miernik na DC - COM gdzieś do masy a gorący przewód - znów do styku czujnika temperatury.
Uruchom boiler - w momencie zapalenia się płomienia powinieneś mieć odczyt UJEMNY - ok. - 0,7V.

Jeśli tak jest a mimo to płomień gaśnie i bojler próbuje ponownie go zapalić - masz
powaloną elektronikę.

Tak jak powiedziałem na PW podejrzewam że masz wersję starszą niż te które zdołałem naprawić. bardzo prosze o zdjęcia płytek w dużej rozdzielczości - zarówno głównej z obu stron jak i sterownika z obu stron.
jeśli miałbym robić analogię to...fioletowy przewód byłby masą ...

Dobrze by było gdybyś zidentyfikował przewody na prawym złączu, gdzie co idzie.
_________________
Pozdrawiam, maszakow
Postaw piwo autorowi tego posta



PiciuM
początkujący forumowicz

Twój sprzęt: Ducato Hymer '98
Dołączył: 16 Wrz 2019
Skąd: kuj-pom
Wysłany: 2019-09-25, 20:25

Podepne sie pod temat :) Mam Swinga 544, '98.

Boiler Truma upchniety jest w szafie z piecem Truma. Patrzac od gory (po zdjeciu plyty z gory), na lewo jest toaleta, a na prawo za szafa podlozna 'lawka', ktora sie rozklada.

Nigdzie nie moge znalezc tego zaworu do recznego spuszczania wody z boilera. Gdzie on moze byc?

Dzieki z gory za pomoc!

PS. Czy jest mozliwosc wrzucania zdjec, ale nie z linku, tylko z pliku?
Postaw piwo autorowi tego posta


PiciuM
początkujący forumowicz

Twój sprzęt: Ducato Hymer '98
Dołączył: 16 Wrz 2019
Skąd: kuj-pom
Wysłany: 2019-09-26, 12:43

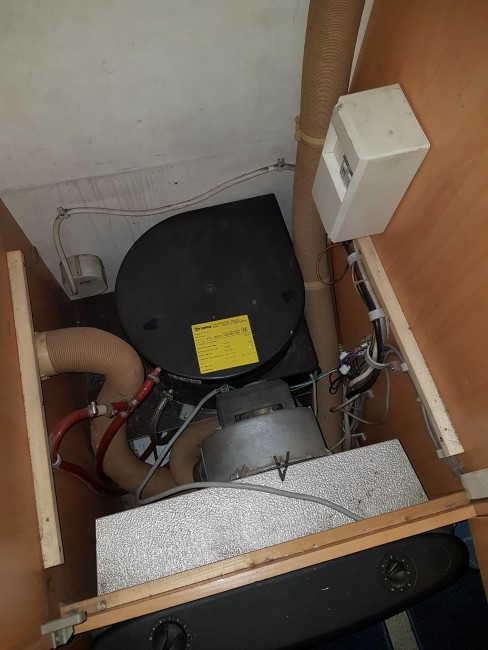

A oto zdjecie od gory z szafy:

Plik ściągnięto 16 raz(y) 1,25 MB

Postaw piwo autorowi tego posta


dpong
początkujący forumowicz

Dołączył: 29 Lip 2019
Skąd: Rokietnica
Wysłany: 2019-09-26, 15:48

powinieneś mieć zawór zamontowany na wężu tym białym (przeźroczystym) podłączonym do dolnego króćca bojlera, na zdjęciu wygląda tak jakby szedł on pod podwozie
Postaw piwo autorowi tego posta


zbyszekwoj
Kombatant


Twój sprzęt: Rapido 707F
Pomógł: 4 razy
Dołączył: 24 Kwi 2013
Piwa: 260/164
Skąd: Lublin
Wysłany: 2019-09-27, 08:34

Może szukaj wyjścia pod podwoziem,to trafisz do szafy?
Postaw piwo autorowi tego posta


PiciuM
początkujący forumowicz

Twój sprzęt: Ducato Hymer '98
Dołączył: 16 Wrz 2019
Skąd: kuj-pom
Wysłany: 2019-09-27, 11:36

dpong napisał/a:
powinieneś mieć zawór zamontowany na wężu tym białym (przeźroczystym) podłączonym do dolnego króćca bojlera, na zdjęciu wygląda tak jakby szedł on pod podwozie


Widze, ze mniej wiecej w polowie wysokosci boilera jest taka jakby sztuczna podloga, gdzie ginie tez wezyk - moze tam to schowali.

Przejrzalem dokladnie podwozie i znalazlem tylko jakies ujscie wody, moze wlasnie od boilera - ale nic wiecej nie ma.

Przy okazji po drugiej stronie nadwozia znalazlem zawor do chyba brudnej wody, takze jestem caly happy :)
Postaw piwo autorowi tego posta


dpong
początkujący forumowicz

Dołączył: 29 Lip 2019
Skąd: Rokietnica
Wysłany: 2019-09-27, 16:00

PiciuM napisał/a:
dpong napisał/a:
powinieneś mieć zawór zamontowany na wężu tym białym (przeźroczystym) podłączonym do dolnego króćca bojlera, na zdjęciu wygląda tak jakby szedł on pod podwozie


Widze, ze mniej wiecej w polowie wysokosci boilera jest taka jakby sztuczna podloga, gdzie ginie tez wezyk - moze tam to schowali.

Przejrzalem dokladnie podwozie i znalazlem tylko jakies ujscie wody, moze wlasnie od boilera - ale nic wiecej nie ma.

Przy okazji po drugiej stronie nadwozia znalazlem zawor do chyba brudnej wody, takze jestem caly happy :)

A co jest w środku w miejscu gdzie to "ujście" w podłodze?
Postaw piwo autorowi tego posta


PiciuM
początkujący forumowicz

Twój sprzęt: Ducato Hymer '98
Dołączył: 16 Wrz 2019
Skąd: kuj-pom
Wysłany: 2019-09-30, 11:25

Wlasnie pasuje mi na boiler.
No nic, postaram sie jakos dobrac do tej 'tymczasowej' poleczki, moze pod nia jest zawor.

Dzieki za wszelka pomoc!
Postaw piwo autorowi tego posta


dpong
początkujący forumowicz

Dołączył: 29 Lip 2019
Skąd: Rokietnica
Wysłany: 2019-09-30, 11:52

PiciuM napisał/a:
Wlasnie pasuje mi na boiler.
No nic, postaram sie jakos dobrac do tej 'tymczasowej' poleczki, moze pod nia jest zawor.

Dzieki za wszelka pomoc!


Może bojler jest zamontowany na podwyższeniu i wystarczy wsunąć rękę i wymacać zawór, spróbuj, jak wymacasz zawór to go otwórz, najwyżej wyleje się woda na zewnątrz
Postaw piwo autorowi tego posta


Rumburak
doświadczony pisarz

Twój sprzęt: FFB Tabbert 560 Europa - Ducato I- 2,5D
Dołączył: 07 Gru 2017
Piwa: 10/4
Skąd: Krajna
Wysłany: 2019-09-30, 19:58

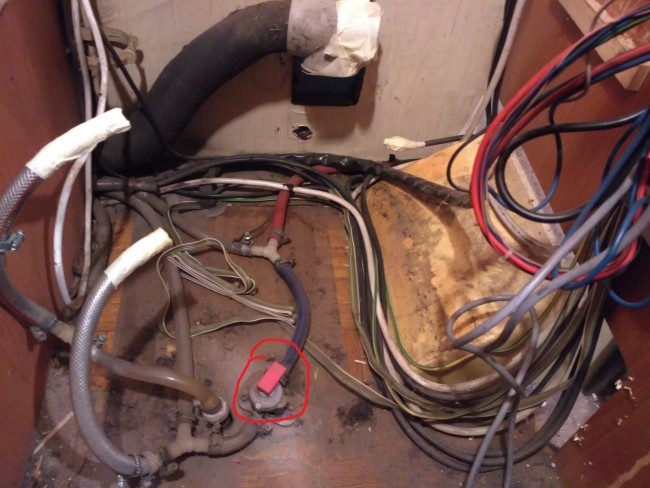

Kamper inny, ale układ piecyk - bojler mam u siebie taki sam. Mam również podwyższenie na bojler. Na zdjęciu wszystko wymontowane przed remontem. Szukaj u siebie zaznaczonego czerwonego dyngsa.

Plik ściągnięto 5 raz(y) 505,62 KB

Postaw piwo autorowi tego posta


PiciuM
początkujący forumowicz

Twój sprzęt: Ducato Hymer '98
Dołączył: 16 Wrz 2019
Skąd: kuj-pom
Wysłany: 2019-10-03, 16:05

Dzieki!
