Elektrozawór do spuszczania szarej wody
Autor Wiadomość
jacik
stary wyga


Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
Wysłany: 2019-04-21, 17:43   Elektrozawór do spuszczania szarej wody
Ktoś montował takie ustrojsto ale nie mogę znaleźć.
Wybrałem wersje CR02 ponieważ jest łatwe w sterowaniu.
Ale po rozpakowaniu robią się schody .
Powinny być 2 kable zasilanie i jeden do sterowania
Zwarcie do + zamykanie , zwarcie do - otwieranie.

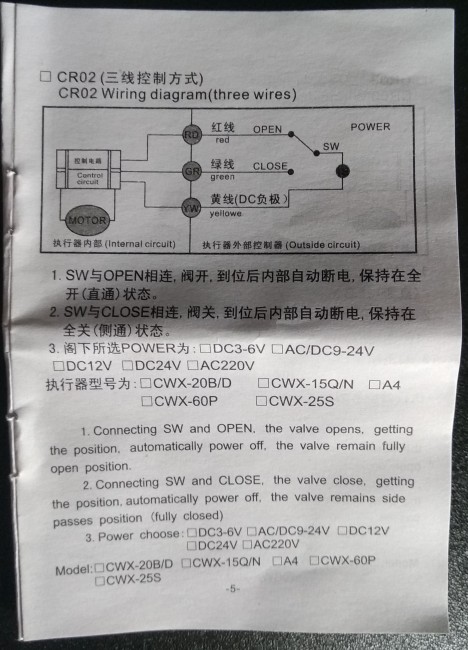

Tylko że patrząc teraz na instrukcję zwątpiłem.
Ja mam czerwony niebieski żółty a w instrukcji jest czerwony zielony i żółty.
Kompletnie nie wiem gdzie podac napięcie zasilania.
Logika kolorów podpowiada czerwony+ niebieski -. Ale w instrukcji przy yellow jest DC :(
Postaw piwo autorowi tego posta



jacik
stary wyga


Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
Wysłany: 2019-04-21, 17:47
Fotki
Plik ściągnięto 22 raz(y) 1,24 MB

Plik ściągnięto 14 raz(y) 1,01 MB

Postaw piwo autorowi tego posta



HENRYCZEK
weteran

Pomógł: 6 razy
Dołączył: 17 Lis 2011
Piwa: 81/131
Skąd: Południe
Wysłany: 2019-04-21, 17:48

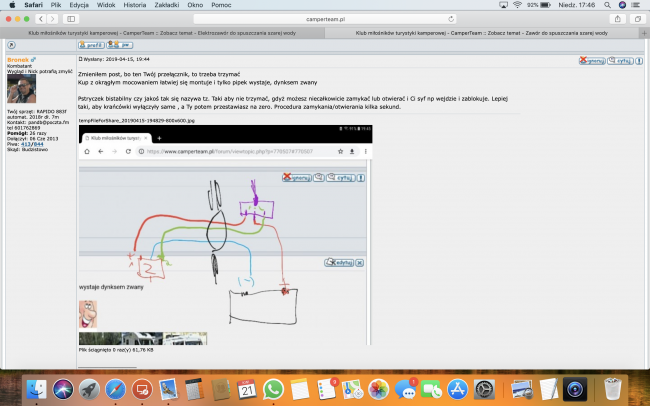

https://www.camperteam.pl...r=asc&start=195
Zrzut ekranu 2019-04-21 o 17.46.41.png
Plik ściągnięto 69 raz(y) 1,91 MB

Postaw piwo autorowi tego posta


amples
Kombatant

Twój sprzęt: Master III
Pomógł: 13 razy
Dołączył: 28 Lut 2013
Piwa: 129/18
Skąd: UE
Wysłany: 2019-04-21, 18:08
Krótko w twoim przypadku żółty to na stałe - minus
a plus :
do niebieskiego - zamykasz
do czerwonego - otwierasz
Postaw piwo autorowi tego posta


jacik
stary wyga


Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
Wysłany: 2019-04-21, 18:27

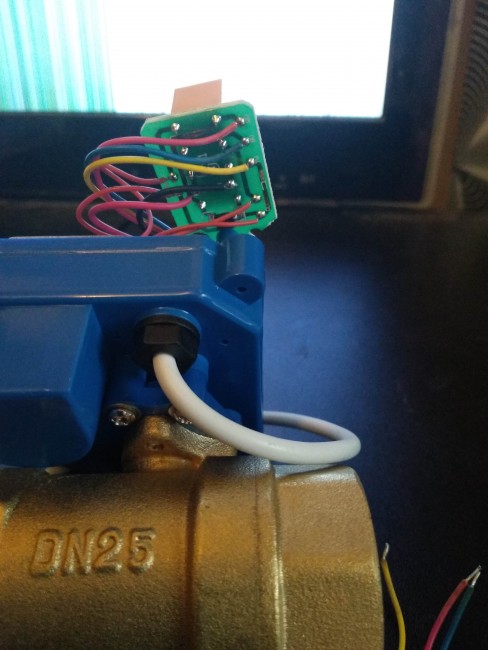

I się pospieszyłem...
Kolega mnie zagadał przez telefon i yellow poszedł na plus w międzyczasie :(

Ale luzik ścierzki się tylko przepaliły :D
Plik ściągnięto 17 raz(y) 828 KB

Krańcówki widać że są
Plik ściągnięto 12 raz(y) 674,7 KB


Postaw piwo autorowi tego posta



HENRYCZEK
weteran

Pomógł: 6 razy
Dołączył: 17 Lis 2011
Piwa: 81/131
Skąd: Południe
Wysłany: 2019-04-21, 19:26
A minus nie jest spięty z tym żelastwem co by dla pewności miernikiem sprawdzić jaki to kolor
przewodu ?Pytam bo czekam na zawór.
Postaw piwo autorowi tego posta


amples
Kombatant

Twój sprzęt: Master III
Pomógł: 13 razy
Dołączył: 28 Lut 2013
Piwa: 129/18
Skąd: UE
Wysłany: 2019-04-21, 19:29
HENRYCZEK napisał/a:
sprawdzić jaki to kolor
przewodu ?Pytam bo czekam na zawór.

Plik ściągnięto 7353 raz(y) 51,24 KB

Postaw piwo autorowi tego posta


Wyświetl szczegóły
jacik
stary wyga


Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
Wysłany: 2019-04-21, 19:30
amples napisał/a:
Krótko w twoim przypadku żółty to na stałe - minus
a plus :
do niebieskiego - zamykasz
do czerwonego - otwierasz

Tym razem dobrze podłączyłem. Tylko znowu dymek aż diode ogoliło z czarnej osłony i teraz nie wiem w którą stronę wlutować nową ;)
Dam temu odpocząć do wieczora.

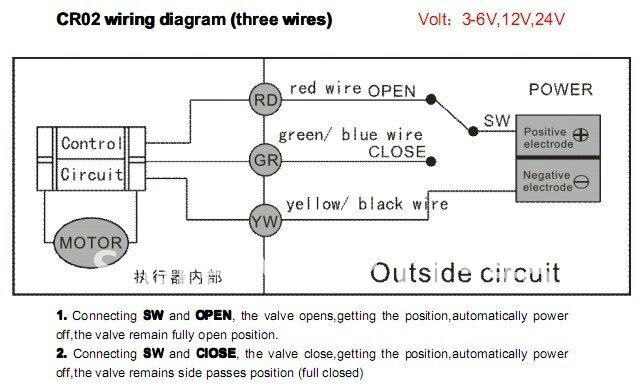

Ps dzięki za ludzki schemat.
Dioda była walnięta po pierwszej próbie.
Dziala. Zamyka /otwiera w 7 sekund

Postaw piwo autorowi tego posta



wlodo
weteran


Nazwa załogi: wlodo
Pomógł: 12 razy
Dołączył: 20 Sie 2014
Piwa: 67/68
Skąd: Witaszyce
Wysłany: 2019-04-21, 19:55
Jak już masz go rozkręconego...na ile jest szczelny, by mógł być zamontowany pod podwoziem ? Należy go dodatkowo jakoś zabezpieczyć by wszystko nie zawilżało ?
_________________
Moja budowa: http://www.camperteam.pl/...der=asc&start=0
Postaw piwo autorowi tego posta


Flag
weteran


Twój sprzęt: Transit jumbo
Pomógł: 2 razy
Dołączył: 02 Lis 2016
Piwa: 33/10
Wysłany: 2019-04-21, 20:16
wlodo napisał/a:
Jak już masz go rozkręconego...na ile jest szczelny, by mógł być zamontowany pod podwoziem ? Należy go dodatkowo jakoś zabezpieczyć by wszystko nie zawilżało ?


ja go mam od ponad roku pod podwoziem, jeszcze glupio zrobilem dając go od przodu zbiornika, czyli bardziej narazony na wode. I jest Super, ciągłe działa :) Zdecydowanie go polecam.
Postaw piwo autorowi tego posta


jacik
stary wyga


Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
Wysłany: 2019-04-21, 21:02

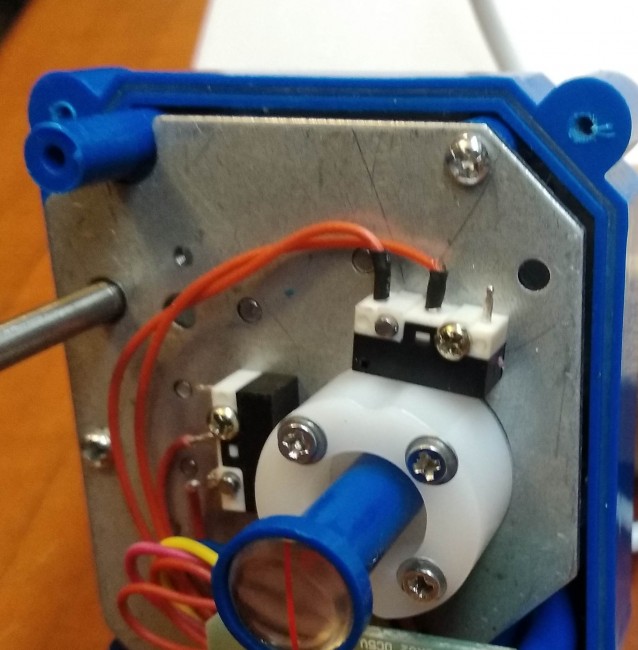

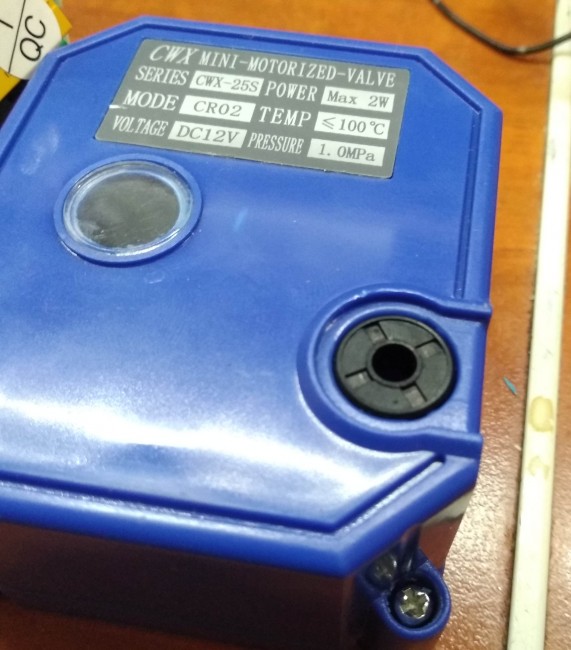

W środku ten model nie ma elektronik czyli na plus
Na minus to nie ma też uszczelki w pokrywie a jedynie minimalne wcięcie.
W pokrętle jest guma ale po czasie może być różnie.

Ja swojego obkleje szara taśma w koło i tak samo zakleje pokrętło.
Plik ściągnięto 18 raz(y) 866,07 KB

Plik ściągnięto 13 raz(y) 506,74 KB

Postaw piwo autorowi tego posta



Wyświetl szczegóły
amples
Kombatant

Twój sprzęt: Master III
Pomógł: 13 razy
Dołączył: 28 Lut 2013
Piwa: 129/18
Skąd: UE
Wysłany: 2019-04-21, 23:48
jacik napisał/a:
W środku ten model nie ma elektronik czyli na plus
Masz ścieżki - luty , one potrafią się w wilgoci utleniać ,
aby temu zapobiec najlepiej polakierować , albo pokryć kalafonią ,
w tym celu w denaturacie lub spirycie rozpuść kalafonię i pędzelkiem pokryć płytkę .
Postaw piwo autorowi tego posta


janusz
Kombatant
Szeryf


Twój sprzęt: Motochata Rimor
Nazwa załogi: TiTi
Pomógł: 25 razy
Dołączył: 14 Sty 2007
Piwa: 420/147
Skąd: Pajęczno, łódzkie
Wysłany: 2019-04-23, 17:26
Flag napisał/a:
jeszcze glupio zrobilem dając go od przodu zbiornika, czyli bardziej narazony na wode. I jest Super,

Mam zawór trochę inny ale działający na podobnej zasadzie, jest jeszcze mniej szczelny od tego niebieskiego i też nie ma problemu z wodą. Trafił się kiedyś inny problem, prawdopodobnie oberwał kamieniem z pod koła i potłukło mu obudowę. Na taki szczegół też należałoby zwrócić uwagę.
_________________
Nie dyskutuj z głupcem – ludzie mogą nie zauważyć różnicy!
Postaw piwo autorowi tego posta


HENRYCZEK
weteran

Pomógł: 6 razy
Dołączył: 17 Lis 2011
Piwa: 81/131
Skąd: Południe
Wysłany: 2019-05-26, 13:03

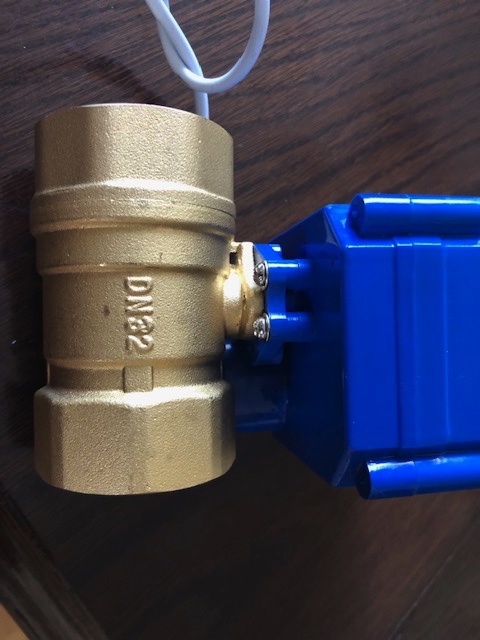

I mój zawór dotarł, czy ma znaczenie kierunkowość przepływu przy montażu,bo znacznika żadnego nie ma.
Obraz 26.05.2019, godz. 12.57 (1).jpg
Plik ściągnięto 6833 raz(y) 85,5 KB

Postaw piwo autorowi tego posta


lepciak
weteran

Twój sprzęt: FIAT Ducato 2,5TD Burstner
Nazwa załogi: lepciaki
Pomógł: 9 razy
Dołączył: 14 Wrz 2008
Piwa: 61/39
Skąd: Gdańsk-Oliwa
Wysłany: 2019-05-26, 18:32
HENRYCZEK napisał/a:
I mój zawór dotarł, czy ma znaczenie kierunkowość przepływu przy montażu,bo znacznika żadnego nie ma.
Zawsze ma znaczenie kierunkowość przepływu cieczy przez elektrozawór zwłaszcza, że zamontujesz go w układzie gdzie ciśnienie czynnika jest niskie i zawór ma szansę po prostu nie otworzyć się. Stosowane znaczniki są tak różnorodne, że nie chcę ich wymieniać aby nie wprowadzić w błąd ale: zamontuj elektrozawór i sprawdź pod wodą czy działa a potem odwróć go i powtórz sprawdzenie. Przyjmij że prawidłowe zamocowanie elektrozaworu jest to przy którym następuje większy wypływ wody.
_________________
lepciak
''A najwięcej do powiedzenia mają Ci, którzy przeważnie nic nie mają do powiedzenia''
Postaw piwo autorowi tego posta
