dukat · Wysłany: 2016-12-31, 11:00 **Schemat elektryczny klimatyzacji ducato II**

Jak w temacie poszukuję schemat elektryczny podłączenia klimatyzacji.
Zostałem posiadaczem" kompletnego zestawu" ale nie mam wiązek elektrycznych.
Może ktoś z was walczył t takim tematem.Z tego co się już zorientowałem powinno być wszystko takie same od 94 do 01 roku.

nikita55 · Wysłany: 2016-12-31, 13:30

A ile dałeś za taki zestaw? Może być na priv.Też zastanawiam się nad zamontowaniem takiej klimatyzacji silnikowej,ale to już grubsza robota.....

dukat · Wysłany: 2016-12-31, 16:39

kupiłem za 1200 zł.Wcale to nie jest gruba robota jeżeli miałbym wiązkę.Jak dorwę gdzieś schemat to się wyprodukuje kabelki i będzie działało.W tym modelu nie ma elektroniki w klimatyzacji.
A jak nie to kupię cały samochód i wyrwę elektrykę :mrgreen:

w ostatecznej ostateczności.

martini44 · Wysłany: 2016-12-31, 17:04

a masz więcej takich kompletnych zestawów ? albo jakieś info gdzie zdobyć ?

dukat · Wysłany: 2016-12-31, 18:32

Po nowym roku będę miał jeszcze jeden albo dwa zestawy tylko bez wiązek elektrycznych pod maską tak jak ten co teraz próbuję uruchomić.
Jeden dla kolegi i jeden na opędzlowanie pewnie zostanie.

martini44 · Wysłany: 2016-12-31, 20:26

daj znać

tom-cio · Wysłany: 2017-01-02, 22:01

Klima manualnie po zlozeniu i nabiciu zadziala kazda,ale to kazda po podaniu plusa na sprezarke.po prostu pojdzie na max manualnie.Cale klimatroniki i inne cuda to po prostu uklady ten plus podajace lub rozlaczajace.Wiec zakladaj manualnie ,dorób na start przelacznik a cala reszte mozna ogarnac elektrycznie jakims termikiem albo programem na arduino chociazby ,jak ma byc wypasione. A jak nie ma byc wypasione to wystarczy pojedynczy wylacznik i bedzie dzialac.Klima noe pracuje z mniejsza lub wieksza moca,po prostu wlacza i wylacza sprezarke :mrgreen:

tom-cio · Wysłany: 2017-01-02, 22:02

I ja jak by sie dalo to tez potrzebowalbym sprezarke i co najwazniejsze stope pod nia do sinika 2,8 idtd ,reszte ogarne.Jakbys mial to daj znac :spoko

dukat · Wysłany: 2017-01-02, 22:10

Wiem ,ze nie ma wielkiej filozofii ale trzeba być troszkę elektromechanikiem żeby ogarnąć zgranie włącznika z wentylatorami i presostatem i po to potrzebuję jakiś schemat sądzę ze schemat od jakiejś uniwersalnej też by mi pomógł i zastosowałbym uniwersalny presostat i tyle.

Wszystkie silniki 2,5 d,td, itd i 2,8 d,td,idtd i hdi mają tę samą łapę pod sprężarkę.

dukat · Wysłany: 2017-01-02, 22:17

Darek Szczecin · Wysłany: 2017-01-03, 09:40

schemat elektryczny do klimatyzacji najbardziej banalny na świecie mam w garażu na karteczce wieczorkiem pstrynę fotę i wkleję. to co mam fotach udało mi się samemu zamontować i działa. Trochę przesadziłem z mocą chłodzącą bo zestaw dedykowany jest do małych autobusików :szeroki_usmiech

Po prostu na wypady do Italii trzeba będzie się cieplej ubierać

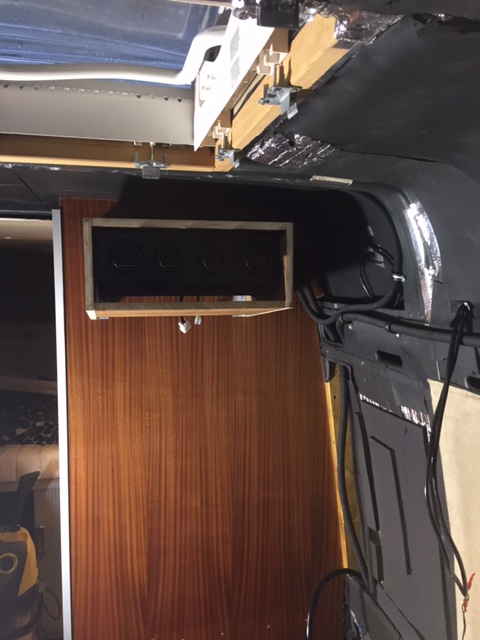

parownik podwieszony.JPG

Plik ściągnięto 7335 raz(y) 106,25 KB

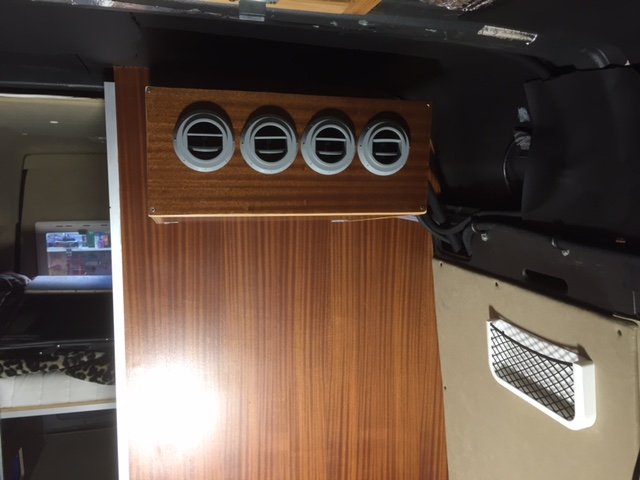

parownik zabudowany.JPG

Plik ściągnięto 7335 raz(y) 89,89 KB

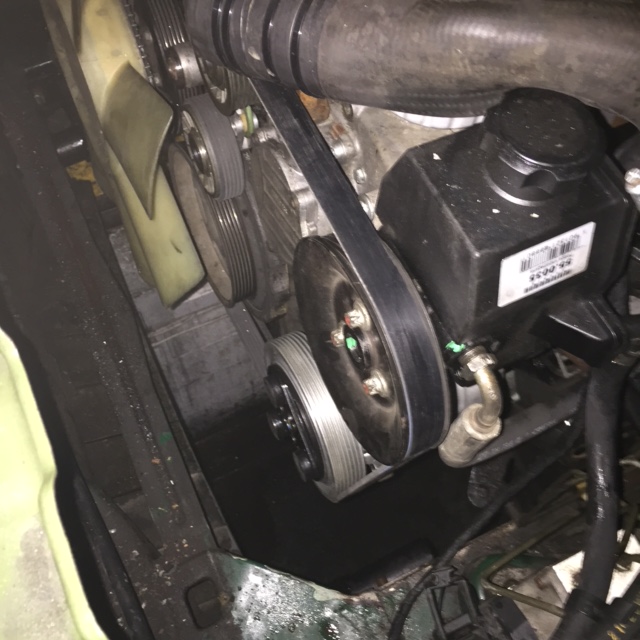

Plik ściągnięto 7335 raz(y) 141,6 KB

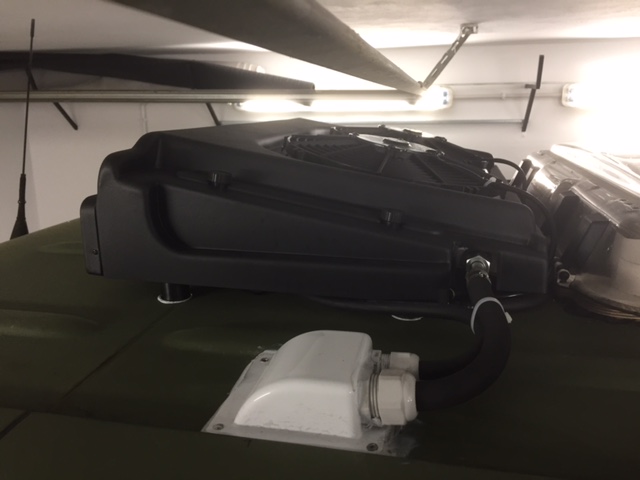

skarplacz dachowy.JPG

Plik ściągnięto 7335 raz(y) 67,41 KB

dukat · Wysłany: 2017-01-03, 10:25

Właśnie miałem dzisiaj wystosować do kolegi zapytanie właśnie w kwestii schematu.Będę dozgonnie wdzięczny za rozpiskę elektryki. :bukiet:

dukat · Wysłany: 2017-01-03, 10:41

Następne schody ,śruby do przykręcania łapy klimatyzacji do bloku nie pasują :-/

Auta do 2001 miały śruby z gwintem 12x1,25 po 2001 12x1,5
W serwisie niedostępne już......... a kosztowały 60 zł sztuka :shock:

(chyba włoska platyna)
Śruba nie do dostania w żadnym sklepie max. długość dostępna 180mm a potrzebna 208mm....Czyli toczymy.

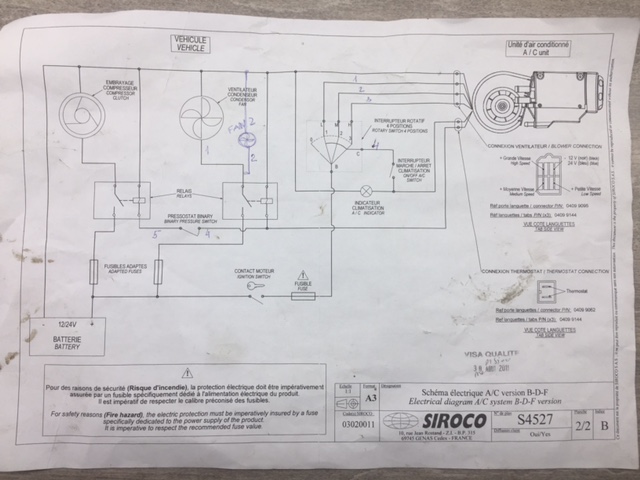

Darek Szczecin · Wysłany: 2017-01-13, 21:36

Przepraszam za opóźnienie :spoko

nowa pasja mnie zassała


Plik ściągnięto 7135 raz(y) 100,98 KB

dukat · Wysłany: 2017-01-13, 23:26

Serdeczne Dzięki ,dobry człowieku. :spoko
