[AndreLech]

Po dwóch latach przerwy wracam do tematu budowy kampera. Przez ostatnie trzy miesiące miałem czas na przygotowanie ostatecznego projektu w tym schemat instalacji elektrycznej. W mojej okolicy (Kopenhaga) nie znam elektryka, który by mi pomógł więc może na forum znajdzie się jakaś poczciwa dusza i pomoże. Jestem wzrokowcem, na schemacie są wszystkie urządzenia jakie znajdą się w kamperze. Na dachu mam zamiar umieścić dwa panele monokrystaliczne po 200W na 12V. Szukam i szukam, może gdzieś znajdę. Aku zakupione - 200Ah Lifepo4. Znalazłem ciekawą konstrukcję busbara (na schemacie) do samodzielnego wykonania. Co o nim sądzicie?
Dodatkowe informacje, van L3H2, kamper całoroczny dla jednej osoby. Gdybym o czymś zapomniał proszę pytać.

---

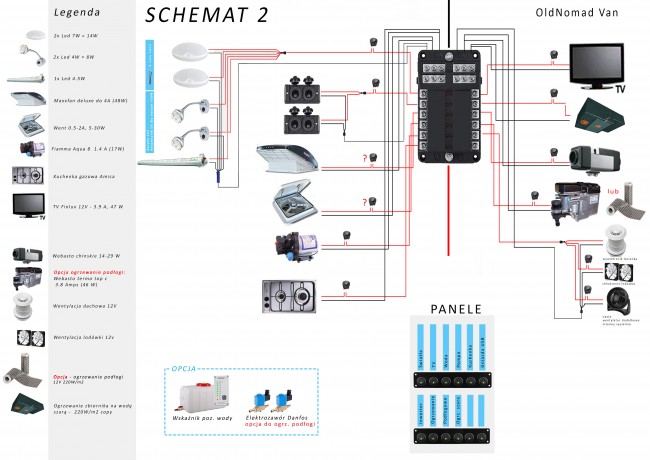

schemat 2 inst. 12V.jpg

Plik ściągnięto 4044 raz(y) 598,72 KB


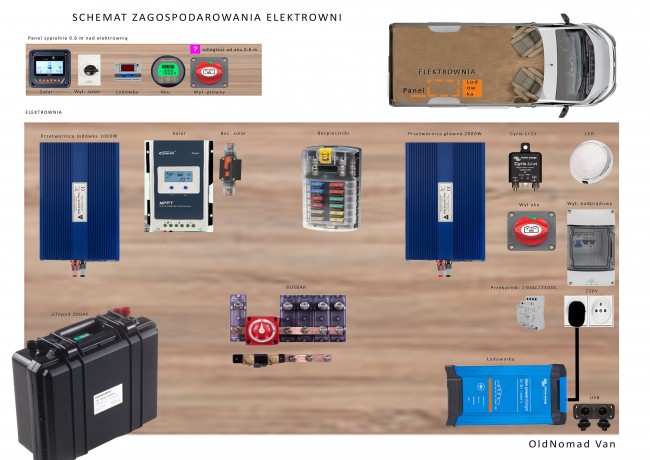

Plik ściągnięto 1962 raz(y) 685,95 KB

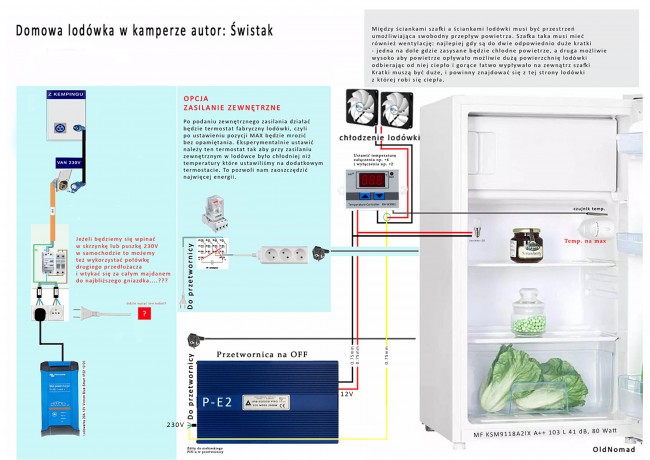

Lodowka zasilanie zewnetrzne.jpg

Plik ściągnięto 1640 raz(y) 607,38 KB

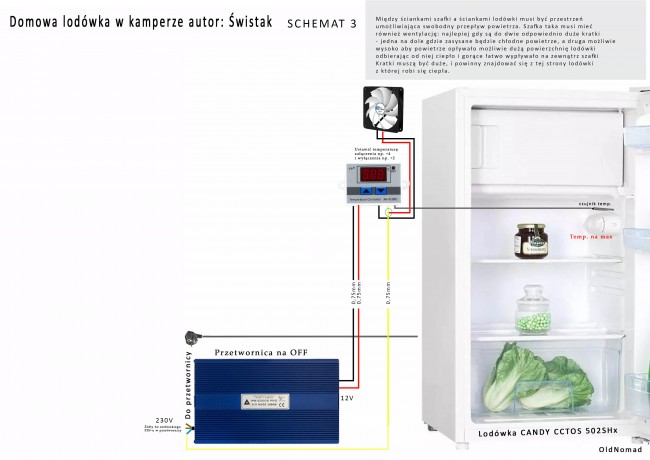

Lodowka zasilanie z aku.jpg

Plik ściągnięto 549 raz(y) 380,38 KB

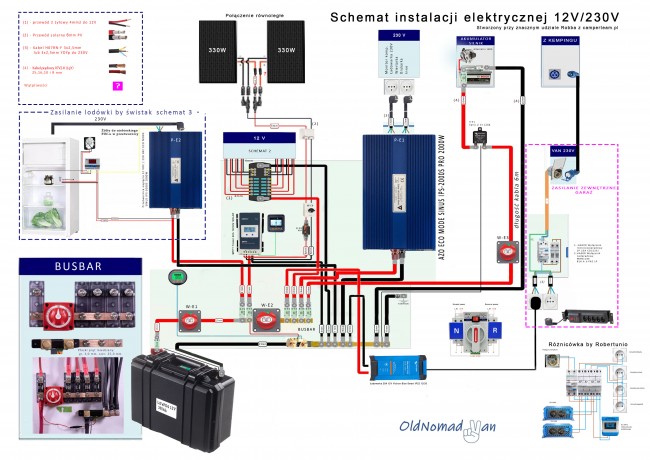

schemat glowny.jpg

Plik ściągnięto 6644 raz(y) 1,01 MB

[robba]

[AndreLech]

Super, dzięki za odpowiedź. Zrobię schematy tej różnicówki i victrona z prośbą o ponowną odpowiedź czy nie ma błędów. Tak, lodówka ma współpracować z dedykowaną tylko jej przetwornicą.
Pozdrawiam

[robba]

[AndreLech]

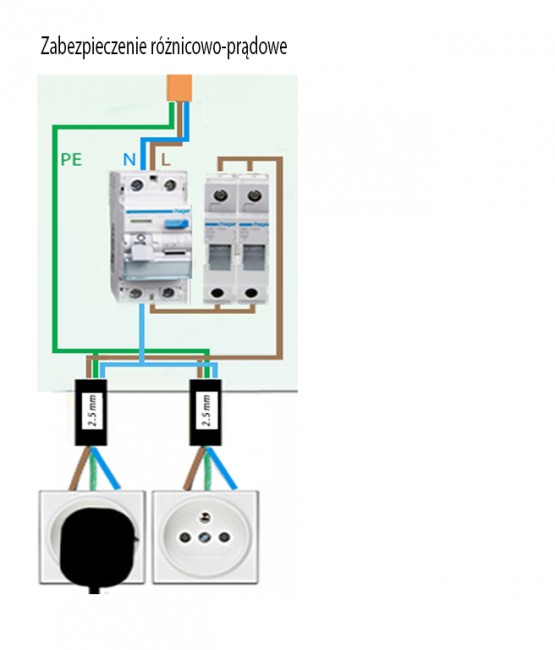

Akumulator ma własny BMS, ale ja lubię dmuchać na zimne stąd ten dodatkowy Victron. Poprawiłem schemat różnicówki, czy teraz jest ok?

---

zabezpieczenie różnicowo-prądowe .jpg

Plik ściągnięto 414 raz(y) 110,74 KB

[Robertunio]

AndreLech
Bardzo czytelny schemat, z niewielkimi zmianami chętnie go zaadoptuję.
Cyrix - gdzieś na forum czytałem, że długości przewodu przed nim i za nim to min. 3,5m (proszę o poprawienie mnie, jeśli się mylę przez bardziej zaawansowanych w branży elektrycznej Forumowiczów).
Jak dobierałeś zabezpieczenia na lini Cyrix-a ?

[AndreLech]

Robertunio, Proszę bardzo, korzystaj do woli. Ja muszę wszystko zwizualizować ponieważ kamper będę budował sam, a elektrykiem nie jestem. Wszystko podłączę oprócz zasilania i po przyjeździe do Polski poproszę wykwalifikowanego elektryka o sprawdzenie. Właśnie dlatego umieściłem na forum schematy, żeby ktoś z branży je przejrzał i ewent. wniósł uwagi jak kol. Robba. Generalnie chodzi mi o to czy przekrój kabli, połączenia i zabezpieczenia są ok bo ja korzystałem z wielu źródeł w internecie robiąc schemat pod siebie. Być może ktoś odpowie na twoje pytania bo ja nie wiem
Pozdrawiam

[robba]

[AndreLech]

Schemat główny poprawiłem z uwzgl. drugiego inwertera dla lodówki. Schodków elektrycznych nie będę miał. Z tym uziemieniem nie za bardzo rozumiem o co chodzi, poczytam tą świstakową instrukcję. Z Victrona na razie zrezygnuję. Zobaczę jak sobie poradzi zainstalowany BMS.
Czy te przekroje kabli i zastosowane bezpieczniki są OK?

[robba]

[robba]

[AndreLech]

robba, dzięki za zainteresowanie i konkretne podpowiedzi
Akumulator kupiłem taki:
https://www.aliexpress.co....2b874c4d5mJNAx i jest do mnie w drodze.
Jego dane:
Model: 12v 100Ah battery pack with 3.2V 100Ah prismatic lifepo4 cell by 4S2P
Cell Type: 3.2v 100ah lifepo4
Nominal voltage : 12.8V
Nominal capacity : 200Ah
Maximum charging current: 50A
Instantaneous discharge current: 500A
Continuous discharge current: 100A
Service life: more than: 3000 cycles
Charging temperature : 0~45 ℃
Discharge temperature : -20 ~ 60 ℃
Storage temperature : -20 ~ 45 ℃
Weight : 17.7kg about
Size: 345*320*155mm / Customized
Operating voltage range: 10.0V-14.6V
Overcharge protection voltage : 14.6V + 0.05V
Over discharge protection voltage : 10.0V + 0.05V
Battery temperature protection: 60℃plusmn5℃
Output and parameters: high current positive / negative connecting column (red positive electrode, black negative pole);
Battery storage period: 90% power (6 months)
Battery warranty: 12 months (free warranty)
Product advantages:
Easy to carry, light weight, high capacity, high release platform, long working hours, long life, safety and environmental protection，Series connection (withstand voltage 80V), parallel connection (voltage must be consistent)

Ten aku polecał zefirwypasu na tym forum. Tu jest odnośnik:
https://www.camperteam.pl...r=asc&start=165

Samochód będzie Fiat Ducato 3.0 L3H2 lub L4H2 z 2008 r. (są zarezerwowane, zdecyduję po obejrzeniu po 15 maja jak przyjadę do Polski). Alternator chyba Valeo 180A. Kabel 25mm polecono mi w Danii, niektórzy ponoć stosują 50mm.

[robba]

[AndreLech]

robba, schemat poprawiłem zgodnie z twoją sugestią, przejrzałem też inne schematy i rzeczywiście większość osób budujących kampery ma podobne rozwiązanie:
- przewód 16mm między aku sam., a aku hotelowym i 250 A bezpiecznik
- przewód 4mm między MPPT, a aku hotelowym i 50 A bezpiecznik
- przewód 10 mm międzyaku hotelowym, a inwerterem i 250A bezpiecznik
- przewód 6.5 mm między bezpiecznikami i aku hotelowym i 100A bezpiecznik

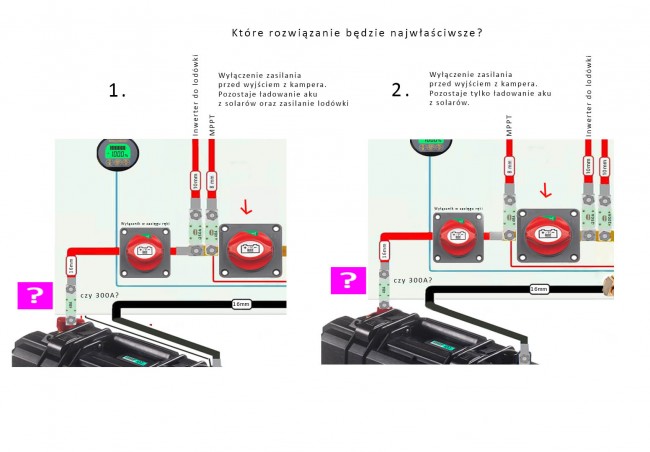

Przy okazji załączam zbliżenie na wyłączniki prądu przy aku hotelowym. Jeden jest wyłącznikiem głównym umieszczonym przy łóżku, drugi przy energobloku. Które rozwiązanie zastosować jeśli będę opuszczał kamper na np. 5 godz. Pozostawić ładowanie aku z paneli i zasilanie lodówki czy tylko ładowanie aku z paneli?

---

zasilanie sola.jpg

Plik ściągnięto 495 raz(y) 168,16 KB

[robba]
