[Sławek B]

Brak schematów ideowych w znaczny sposób ogranicza możliwość naprawy elektrobloku. Naprawa i owszem jest możliwa ale jej koszt zaczyna być nieatrakcyjny.

Załączam dwa schematy ideowe:

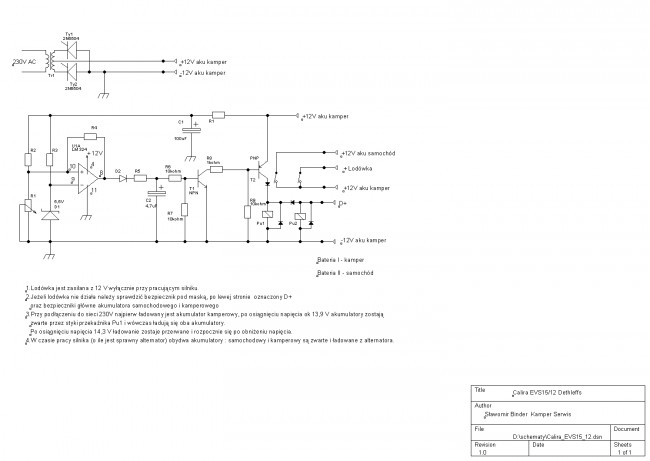

Claira EVS15/12 - to fragment elektrobloku. Schemat kiedyś w akcie desperacji sam zrysowałem, więc uwaga na potencjalne błędy.

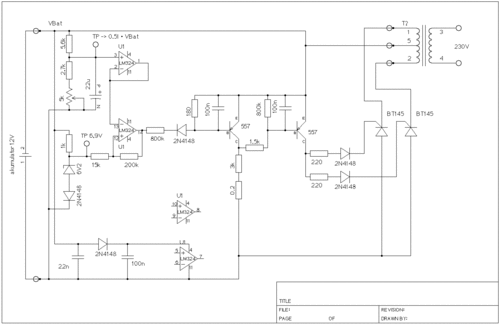

Drugi schemat Scheiber jest "pozyskany" z internetu.

Może będą dla kogoś pomocne do reanimacji.

---


Plik ściągnięto 338 raz(y) 15,4 KB


Plik ściągnięto 22 raz(y) 171,98 KB
