pytanie o podłączenie panelu sterującego |
| Autor |
Wiadomość |
ovali
początkujący forumowicz
Twój sprzęt: chauson na citroenie C25 89r
Dołączył: 10 Lis 2010
|
 Wysłany: 2021-03-22, 19:14 pytanie o podłączenie panelu sterującego
|
|
|
Witam serdecznie
Mam pytanie , posiadam panel sterujący firmy truma o symbolu EM LED z okablowaniem i sondami do czystej i szarej wody do energobloku Electronic Management EM 16 pytanie brzmi czy jest możliwość podłączenia go nie mając energobloku tak aby wszystkie funkcje odczytu działały tzn żeby dało się sprawdzić poziomy zbiorników oraz stan naładowania akumulatorów oraz żeby działał włącznik pompy wody posiadam energoblok firmy ABEM CAMPER |
|
 |
|
 |
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2021-03-22, 20:12
|
|
|
Ciężko będzie Ci cokolwiek pomóc, nawet ludzie z googla nic nie wiedzą.
Zapodaj jakieś foto, może coś rozkminimy. |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
 |
|
 |
|
|
ovali
początkujący forumowicz
Twój sprzęt: chauson na citroenie C25 89r
Dołączył: 10 Lis 2010
|
| Wysłany: 2021-03-23, 14:42
|
|
|
Witam niestety nie mogę dodać żadnego załącznika , wywala mi błąd ogólny , ale poniżej zamieszczam opis pinów , chodzi mi konkretnie o piny 4,5i 6
Bild 15: 7-poliger Stecker
Kontakt 1 Minus Anschluss
Kontakt 2 Plus Testanschluss für Batterie II
Kontakt 3 Plus Testanschluss für Batterie I
Kontakt 4 Steueranschluss für Verbraucher-Relais
Kontakt 5 Ausgang für Ladekontrolle
Kontakt 6 Ausgang Signal BCO
Kontakt 7 Steueranschluss für Pumpen-Relais
Stecken Sie das 7-polige Flachbandkabel in den vorgesehenen |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2021-03-23, 19:16
|
|
|
Niemiecki to jest taki dziwny język, że jedno wyrażenie może oznaczać 2 sprzeczności.
.
Kontakt 4 Steueranschluss für Verbraucher-Relais - Załączanie separowanych obwodów dla urządzeń pokładowych np, oświetlenie, pompa, telewizor.
Kontakt 5 Ausgang für Ladekontrolle - Wyjście albo na wskaźnik naładowania akumulatora, albo wyjście do sygnału D+ z aktualnie ładującego alternatora.
To takie moje luźne rozumowanie, nie tłumaczenie natomiast skrót BCO to już zagadka.
.
| ovali napisał/a: | Witam niestety nie mogę dodać żadnego załącznika
... |
Zdjęcia musisz zmniejszyć do około 33% aktualnego rozmiaru, wówczas wejdą. |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
| |
|
|
|
|
|
ovali
początkujący forumowicz
Twój sprzęt: chauson na citroenie C25 89r
Dołączył: 10 Lis 2010
|
| Wysłany: 2021-03-23, 19:38
|
|
|
| Mam instrukcję w pdf to tego energobloku ma 3 mega i nie mogę jej przesłać na forum dziś pod strachem że spalę nowy panel wziołem zasilacz regulowany i podłaczyłem , diody swiecą jednak bałem się zwiększyć natężenia więc nie było pełnych wskazań . Myslę że po podłączeniu do instalacji będzie pracował prawidłowo. przeglądnołem cała instrukcję i skrót BCO występuje tylko w tym jednym miejscu |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2021-03-23, 19:41
|
|
|
| ovali napisał/a: | Mam instrukcję w pdf to tego energobloku ma 3 mega i nie mogę jej przesłać na forum
... |
Daj chociaż link a międzyczasie zmniejsz zdjęcia w Paincie i dodaj tutaj. |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
|
|
|
|
|
ovali
początkujący forumowicz
Twój sprzęt: chauson na citroenie C25 89r
Dołączył: 10 Lis 2010
|
|
|
|
|
|
ovali
początkujący forumowicz
Twój sprzęt: chauson na citroenie C25 89r
Dołączył: 10 Lis 2010
|
| Wysłany: 2021-03-23, 20:02
|
|
|

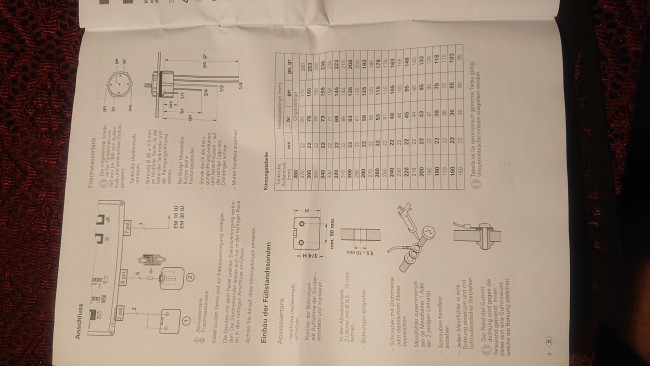

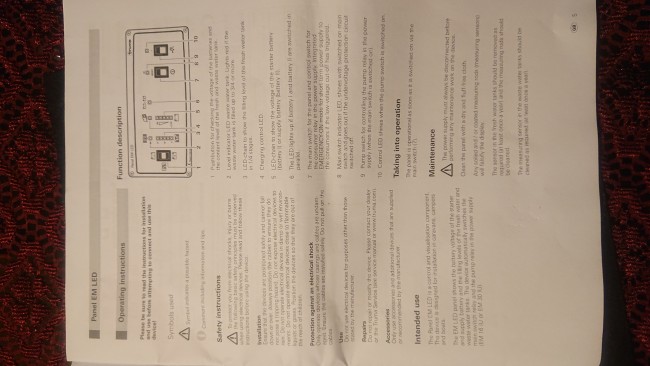

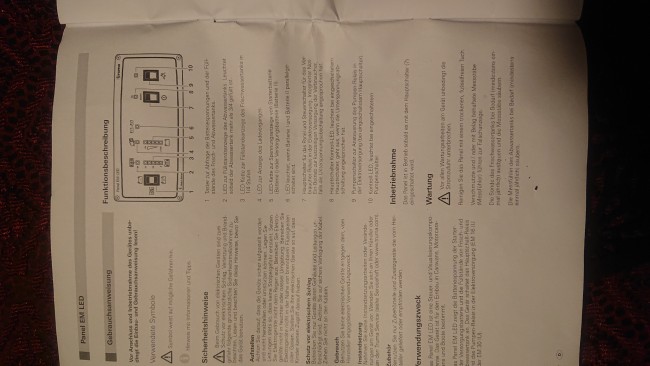

manual do panela
|
 |
| Plik ściągnięto 6 raz(y) 1,14 MB |
|
 |
| Plik ściągnięto 4 raz(y) 1,14 MB |
|
 |
| Plik ściągnięto 4 raz(y) 1,16 MB |
|
|
|
|
|
|
|
|
