Truma Duomatic L

Instrukcja użycia
Instrukcje Instalacji
Do przewożenia w pojeździe!

Duomatic L
G 607 ^ G 608

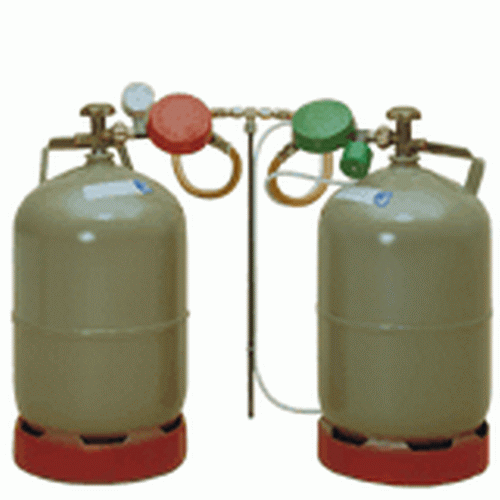

Automatyczne przełączanie na dwubutlową instalację gazową ze zdalnym wyświetlaczem, zaworem bezpieczeństwa,
Manometr i lód - Ex

Instrukcja użycia
a = wyłączony
b = włączony (tryb letni)
c = włączone i grzanie (praca w zimie)
d = Zielona lampka kontrolna

Uruchomienie

Butle z gazem ustawiać zawsze w pozycji pionowej i zabezpieczać przed przewróceniem (zwłaszcza butle 33kg)! Reduktory Duomatic są wyposażone w połączenie kombinowane do butli 3, 5, 11 i 33kg. Zawsze montuj sterownik tak, aby zielona lub czerwona nasadka ochronna znajdowała się na górze! Nie zaginaj ani nie zginaj węży: Najpierw otwórz zawór butli rezerwowej, a następnie zawór obszaru roboczego (oba regulatory są teraz odpowietrzone). Skrzynka operacyjna - rozpoznawalna po zielonym regulatorze - dostarcza gaz. Używając tylko jednego. Butla z gazem, sterownik operacyjny (pistolet) musi być podłączony.

Praca letnia:

Ustaw pokrętło na panelu sterowania na „Lato” (b).

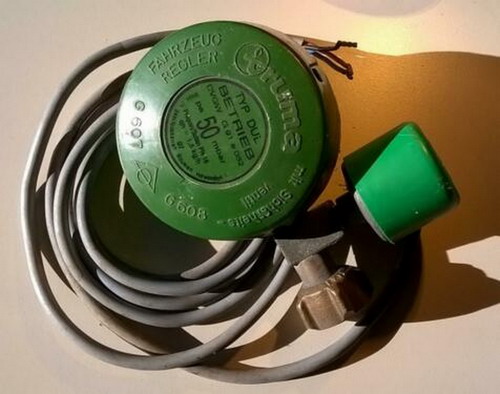

Diody LED wskazują, która z dwóch butli dostarcza gaz: zielona dioda LED
(d) = butelka serwisowa, czerwona dioda LED
(e) = butelka zapasowa.

Operacja zimowa:

Ice-ex jest zintegrowany ze sterownikiem operacyjnym. Zapobiega to zamarzaniu regulatora i tym samym zakłóceniom w instalacji gazowej. Przy temperaturach zewnętrznych poniżej - 0 i poniżej, pokrętło „Zima” (c) jest podgrzewane, a diody LED wskazują, która butla dostarcza gaz...

Zmiana butelki

Zamknąć zawór obszaru roboczego. Odkręć regulator. (Uwaga na pozostałości gazu: zakaz palenia i otwartego ognia!) Wszystkie urządzenia gazowe mogą być zasilane z butli rezerwowej (czerwony regulator) lub pozostawać w eksploatacji! Podłączyć pełną butelkę do działającego automatu (tylko ręcznie, nie używać żadnych narzędzi - gwint lewoskrętny) i otworzyć zawór butli. Butla serwisowa automatycznie ponownie dostarcza gaz.

Uwaga:

Zaleca się od czasu do czasu używać butelki rezerwowej jako miejsca pracy, aby upewnić się, że butelka zapasowa jest zawsze wystarczająco pełna.

Badania szczelności.

1. Wyłącz wszystkie urządzenia.
2. Otworzyć butle i zawory szybko zwalniające w przewodzie gazowym.
3. Odczytaj ciśnienie i zamknij zawory butli.
4. Jeśli po 10 minutach manometr nadal pokazuje to samo ciśnienie, instalacja gazowa jest nieszczelna (uszkodzona uszczelka butli, śruba lub złączka) i musi zostać natychmiast naprawiona przez specjalistę.
Nie otwieraj już zaworów butli !!

Zawór bezpieczeństwa.

Reduktory Duomatic wyposażone są w zawór bezpieczeństwa, dzięki któremu w przypadku usterki do urządzeń nie dociera nadmierne ciśnienie.

Specyfikacja techniczna.

Napięcie: 12 V
Ciśnienie robocze: 50 lub 30mbar
Przepływ Regulator pracy: 1,5kg/h

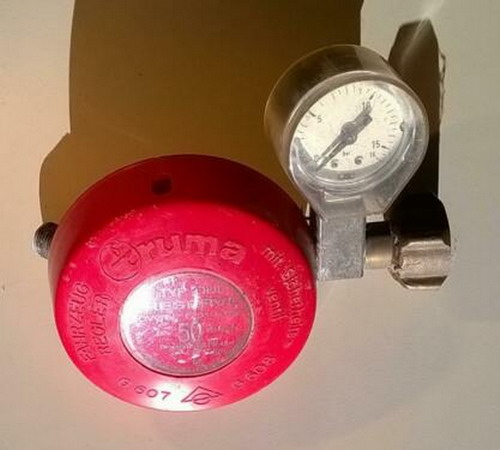

Regulator rezerwy: 0,8kg/h
Pobór energii
Bez lodu - Ex: 20mA
Z lodem - Ex: 300mA
Znak kontrolny DVGW
G 91 / 032 (50mbar)
G 96 / 048 (30mbar)

Instrukcje.

Uwaga: Ciśnienie robocze Duomatic L (30 lub 50mbar),
musi odpowiadać ciśnieniu roboczemu urządzeń wbudowanych.
Duomatic L może montować i naprawiać wyłącznie specjalista.

Przeznaczenie.

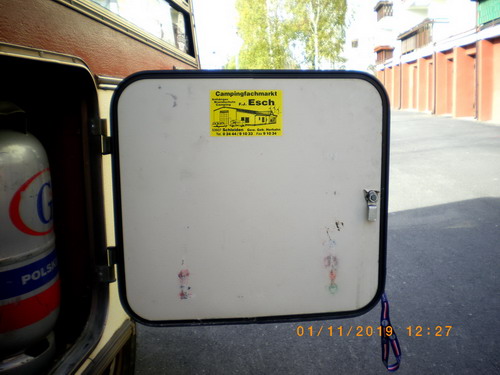

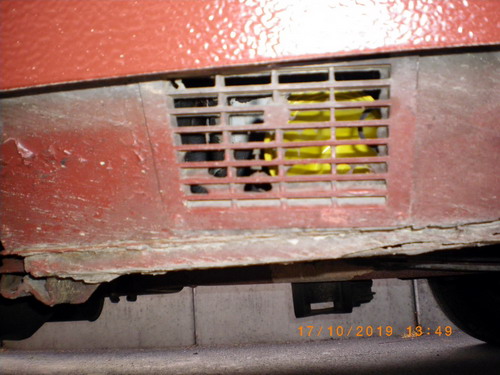

Duomatic L jest dopuszczony tylko do pojazdów, w których butle są instalowane na zewnątrz lub w barierkach, które są uszczelnione względem wnętrza pojazdu i są dostępne z zewnątrz !

Niebezpieczeństwo:

Nie używać w zamkniętych pomieszczeniach (gospodarstwo domowe) !

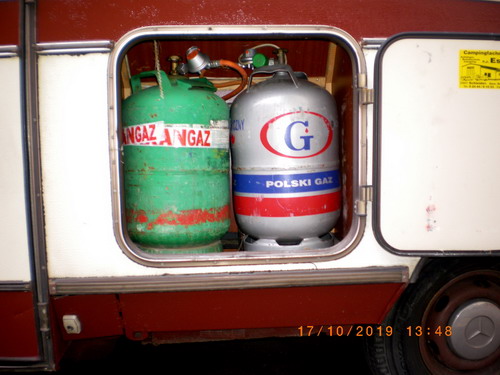

Podłączenie regulatorów w skrzynce na butelki.

1. Rysunek A: Przykręcić trójnik (1) do przewodu gazowego (2).

2. Podłącz dwa węże (3) do króćca trójnika (1).

3. Przykręcić węże (3) do regulatorów (4+5) kluczem (gwint lewoskrętny!)

4. Podłączyć regulator do butli - tylko ręcznie (gwint lewoskrętny!), nie używać żadnych narzędzi ! Nie zaginaj węży ani nie zginaj ich ostro !
Połączenie elektryczne.

1.Rysunek B: Zapewnij miejsce na panel sterowania (6) w dobrze widocznym miejscu. Wywierć otwór 8mm na przepust kablowy (7).
Przymocuj panel sterowania za pomocą 2 dołączonych części wpuszczanych za pomocą 2 dołączonych śrub z łbem wpuszczanym 2,9mm (8) i załóż pokrętło (9).
Truma dostarcza ramkę panelu obsługi (nr art. 39980-01) jako wyposażenie specjalne do „montażu podtynkowego” panelu obsługi.

2. Ułożyć 3-stykowy kabel przyłączeniowy wyłącznika ciśnieniowego (10) równolegle do węża gazowego (2) za pomocą taśmy izolacyjnej.

3. Ułożyć kabel do wewnątrz w przewidzianym dla centrali miejscu i podłączyć go do 4-biegunowego kabla połączeniowego centrali (6) zgodnie ze schematem połączeń. Diagram połączeń. Uwaga: Połączenie nie może być wykonane w skrzynce na butelki! Użyć gumowego pierścienia uszczelniającego lub uszczelniacza korpusu do skrzynki na butelki - przejście (11). Zapewnij przejście co najmniej 50cm nad dnem skrzynki na butelki - lub ułóż w rurce ochronnej. W razie potrzeby przedłużyć kabel 3-biegunowy 3 x 0,75mm.

4. Podłączyć urządzenie do zabezpieczonej sieci pokładowej (elektryka centralna 5 - 10A) kablem 2 x 0,75mm. Ujemny ołów do centralnego podłoża. Podłączając bezpośrednio do akumulatora, linie plus i minus muszą być chronione. W przypadku korzystania z zasilaczy należy pamiętać, że urządzenie może być eksploatowane wyłącznie z bezpiecznym niskim napięciem zgodnie z normą EN 60742. Duomatic L może być również zasilany napięciem 230 V za pośrednictwem wtyczki transformatorowej Truma (nr art. 5311001). Wtyczka transformatora dostarcza 12 V AC o małej mocy. Dwa kable można dowolnie podłączyć do wtyczki transformatora (podłączenie innych urządzeń 12 V nie jest możliwe). Następnie sprawdź wszystkie funkcje urządzenia zgodnie z instrukcją użytkowania. Instrukcję obsługi należy przekazać użytkownikowi!

---
