Spaliła mi się płyta elektrobloku (chyba nietypowego) |
| Autor |
Wiadomość |
BoPiotr
trochę już popisał
tel 501 317 906
Twój sprzęt: Dukato
Nazwa załogi: Delfinki
Dołączył: 22 Sty 2013
Piwa: 2/6
Skąd: Ostrowiec Św.
|
 Wysłany: 2021-12-27, 16:39 Spaliła mi się płyta elektrobloku (chyba nietypowego)
|
|
|

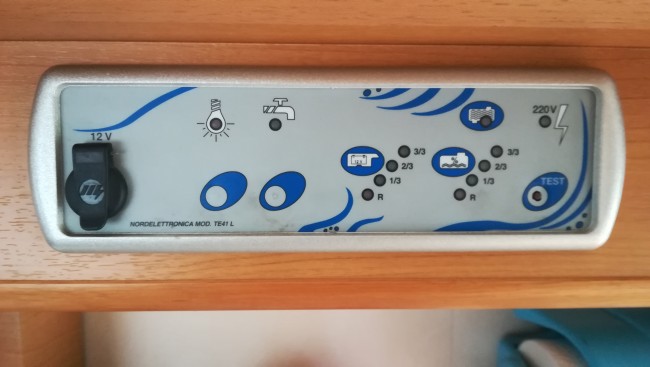

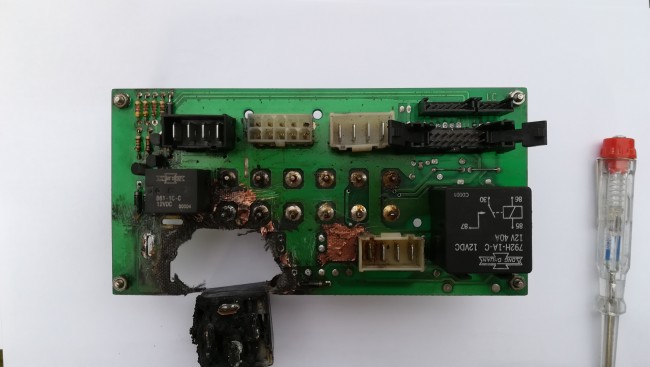

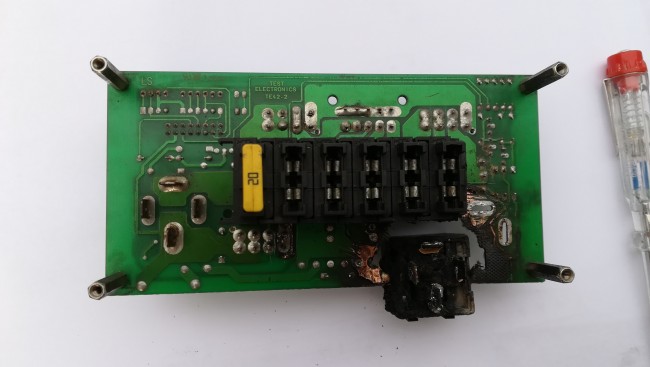

W trakcie wyjazdu spaliła mi się płyta elektrobloku. Jakoś sobie poradziłem żeby korzystać się dało z kampera, jednak trzeba by ją wymienić na nową. Tylko skąd ją wziąć? Nie mam bladego pojęcia. Może ktoś coś podpowie w tym temacie. Współpracuje to z wyświetlaczem pokazanym na zdjęciu. Płyta jest zamontowana za siedzeniem kierowcy. Nie wiem czy to orginalne rozwiązanie czy coś kombinowanego. Dziękuję z góry za pomoc.
|
 |
| Plik ściągnięto 31 raz(y) 1,31 MB |
|
 |
| Plik ściągnięto 30 raz(y) 1,36 MB |
|
 |
| Plik ściągnięto 19 raz(y) 1,51 MB |
|
|
 |
|
 |
Gewehr
weteran
Pomógł: 39 razy
Dołączył: 30 Paź 2013
Piwa: 226/114
Skąd: AmWarsztat.pl
|
|
 |
|
|
BikerB
doświadczony pisarz
Twój sprzęt: L4H2 2015
Dołączył: 02 Lip 2021
Piwa: 6/1
Skąd: UK
|
| Wysłany: 2021-12-27, 21:33
|
|
|
| To powinien byc fuse box Nordelettronica 1350.342.01 przynajmniej taki pasuje do tego panelu |
|
|
|
|
|
BoPiotr
trochę już popisał
tel 501 317 906
Twój sprzęt: Dukato
Nazwa załogi: Delfinki
Dołączył: 22 Sty 2013
Piwa: 2/6
Skąd: Ostrowiec Św.
|
| Wysłany: 2021-12-27, 23:08
|
|
|
| niestety języki obce to nie moja działka,nie znam i nigdy już nie poznam...Troszkę mam zbyt dużo lat już... |
|
|
|
|
|
zbyszekwoj
Kombatant
Twój sprzęt: Rapido 707F
Pomógł: 5 razy
Dołączył: 24 Kwi 2013
Piwa: 332/226
Skąd: Lublin
|
| Wysłany: 2021-12-28, 09:03
|
|
|
Piotruś, podoba nam się Twój nowy awatar. Od tych płytek to specjalista jest Wojtek- Socale ,moze Ci cos doradzi.  |
|
|
|
|
|
Kazik II
weteran
Twój sprzęt: Nobel Art alkowa na Ducato z 2008r.
Pomógł: 10 razy
Dołączył: 22 Mar 2007
Piwa: 95/8
Skąd: Szczecin
|
| Wysłany: 2021-12-28, 11:21
|
|
|
| A nie myślałeś o tym, żeby najpierw ustalić przyczynę? Bo wygląda to fatalnie, tam poszły jakieś naprawdę duże prądy żeby doprowadzić do takiej masakry. Całe szczęście, że nie skończyło się to większym pożarem. Nie znam się specjalnie na elektronice, ale to nie wygląda tak, aby przyczyna leżała w samej płytce i awarii któregoś z jej podzespołów. |
|
|
|
|
|
Banan
Administrator
LIVE TO RIDE - RIDE TO LIVE
Twój sprzęt: Rapido 972M MB 2.9 TD
Nazwa załogi: Bananki
Pomógł: 30 razy
Dołączył: 09 Lis 2010
Piwa: 360/502
Skąd: Bolesławiec
|
| Wysłany: 2021-12-28, 12:08
|
|
|
| Kazik II napisał/a: | | to nie wygląda tak, aby przyczyna leżała w samej płytce i awarii któregoś z jej podzespołów. |
Tu Kaziu masz sporo racji - tego typu awarie zdarzają się przy luźnych konektorach i tlenkach metali na nich. W naszych domkach jest jednak sporo wilgoci, do tego dochodzi fakt, że urządzenia i połączenia w nich narażone są na drgania.
Dlatego przed każdym sezonem sprawdzam wszystkie połączenia i traktuję je płynem na tlenki metali ze szczególnym uwzględnieniem połączeń, gdzie spięta jest masa.
To naprawdę jest bardzo niebezpieczne i Piotr miał duuużo szczęścia, że to tylko tak się skończyło.
BoPiotr, masz może dokumentację do swojego kampera? Jest tam często część elektryczna ze schematami i opisem, co by ułatwiło sprawę. Jak nie, podaj model i rocznik kampera, może uda się odnaleźć w sieci.
|
_________________
Pozdrawiam - Darek
 |
| |
|
|
|
|
|
BoPiotr
trochę już popisał
tel 501 317 906
Twój sprzęt: Dukato
Nazwa załogi: Delfinki
Dołączył: 22 Sty 2013
Piwa: 2/6
Skąd: Ostrowiec Św.
|
| Wysłany: 2021-12-28, 12:19
|
|
|
| Niestety nie mam żadnej dokumentacji od kampera. Zabudowa jest Dethleffs . Samochód to rocznik 1999. Ale nie mam pewności czy tam nie było jakichś zmian. |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/636
Skąd: Gubin
|
| Wysłany: 2021-12-28, 15:25
|
|
|
| zbyszekwoj napisał/a: | | Piotruś, podoba nam się Twój nowy awatar. Od tych płytek to specjalista jest Wojtek- Socale ,moze Ci cos doradzi. |
Zbyszek dziękuję za wiarę we mnie ale...
Drugi raz podejście do tematu robię i nie wiem czy i jak mógłbym pomóc.
Potwierdzę Kolegów, że trzeba dojść przyczyny, potem usuwać skutek.
.
Wiele starszych tablic bezpieczników i ładowarek Nordelettronica nie jest przystosowanych do montażu dodatkowych akumulatorów. Drugi akumulator na pokładzie może skutkować ponad 50 amperami prądu ładowania/lodówki przechodzącym przez wbudowany przekaźnik „Split Charge” (to ten co spłonął) z alternatora do obu akumulatorów, z czego około 15 amperów dla lodówki, no 17 amperów do większej lodówki/zamrażarki.
W niektórych przypadkach cały ten prąd przepływa przez pojedyncze złącze akumulatora rozruchowego na tablicy bezpieczników, a następnie do akumulatorów mieszkalnych i lodówki. Większość złączy w starszych tablicach bezpieczników nie jest do tego przystosowana.
Późniejsze tablice bezpieczników mają ulepszone gniazda/wtyczki i złącza o obciążalności 50 A, nadal jednak należy zachować ostrożność, ponieważ okablowanie może wtedy stanowić słabe ogniwo w obwodach.
Tak więc przypuszczam, że jeden z akumulatorów był nadmiernie rozładowywany, złącza się grzały aż po latach nastąpiło ich spalenie.
Błędem jest też zamontowanie akumulatora AGM z tą ładowarką.
Piotrze, musisz odszukać wszelkie symbole bo takiej jak Twoja spalona w internecie ani w kosmosie nie ma. Na spalonym przekaźniku może być naklejka, spróbuj ją oczyścić i odczytać a najlepiej zapodaj foto. |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
 |
| |
|
|
|
|
|
BoPiotr
trochę już popisał
tel 501 317 906
Twój sprzęt: Dukato
Nazwa załogi: Delfinki
Dołączył: 22 Sty 2013
Piwa: 2/6
Skąd: Ostrowiec Św.
|
| Wysłany: 2021-12-28, 17:25
|
|
|
| mam 2 zdjęcia tej płytki zanim się spaliła ale nie mogę ich załadować. Nie wiem jak je wstawić. |
|
|
|
|
|
BoPiotr
trochę już popisał
tel 501 317 906
Twój sprzęt: Dukato
Nazwa załogi: Delfinki
Dołączył: 22 Sty 2013
Piwa: 2/6
Skąd: Ostrowiec Św.
|
| Wysłany: 2021-12-28, 17:35
|
|
|

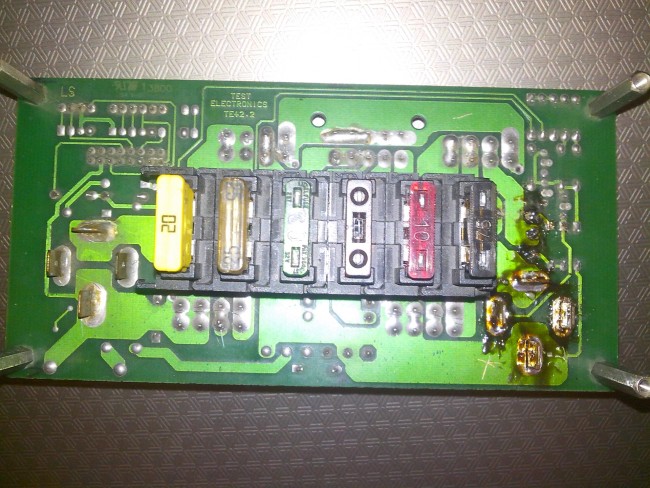

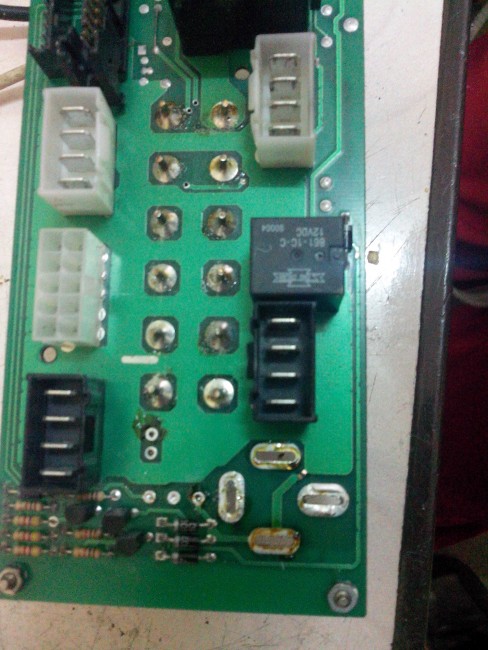

może teraz jak zmniejszyłem to przejdzie
|
 |
| Plik ściągnięto 13 raz(y) 1,39 MB |
|
 |
| Plik ściągnięto 10 raz(y) 1,39 MB |
|
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/636
Skąd: Gubin
|
| Wysłany: 2021-12-29, 20:44
|
|
|

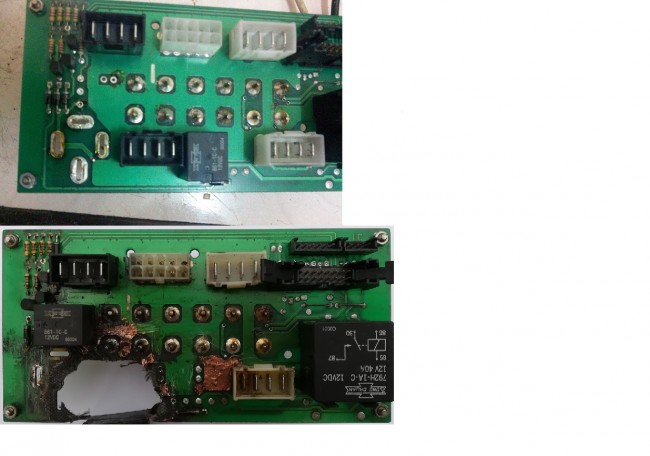

To nie są takie same płytki. tzn same płytki i scieżki może są identyczne lecz różne.
Można spróbować coś z tego ulepić. Foto na dole.

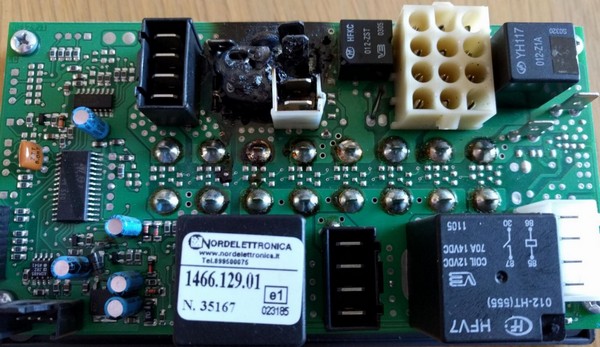

A te poniżej to przykład jak oznaczane są podzespoły.
Na najważniejszym przekaźniku jest naklejka, sprawdź czy Twoja jest czytelna.
Jest tam nr części i będzie wiadomo po jakim symbolu szukać. |
 |
| Plik ściągnięto 3532 raz(y) 82,79 KB |
|
 |
| Plik ściągnięto 10 raz(y) 262,3 KB |
|
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
| |
|
|
|
|
|
BoPiotr
trochę już popisał
tel 501 317 906
Twój sprzęt: Dukato
Nazwa załogi: Delfinki
Dołączył: 22 Sty 2013
Piwa: 2/6
Skąd: Ostrowiec Św.
|
| Wysłany: 2021-12-29, 21:03
|
|
|
| Niestety nic takiego, tzn. takiej naklejki, u mnie nie ma i nie było od czasu jak jest u mnie kamper. Przypuszczam że główny przekaźnik był już zmieniany.Ale płytki wydają się podobne. Ja myślę że można by zrobić nową płytkę,która nie musi być identyczna do spalonej, ważne żeby pełniła te same funkcje. Straciłem nadzieję ze uda mi się dokupić identyczną. Nic tam więcej się nie znajdzie oprócz tego co widać na zdjęciach. |
|
|
|
|
|
BoPiotr
trochę już popisał
tel 501 317 906
Twój sprzęt: Dukato
Nazwa załogi: Delfinki
Dołączył: 22 Sty 2013
Piwa: 2/6
Skąd: Ostrowiec Św.
|
| Wysłany: 2021-12-29, 21:06
|
|
|

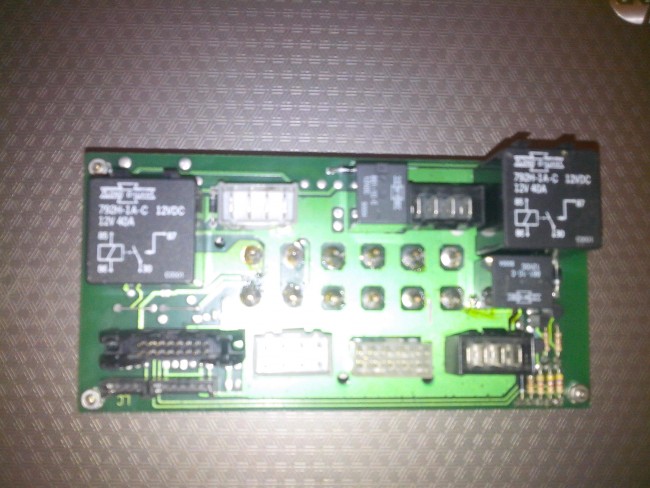

Jeszcze takie zdjęcie.
|
 |
| Plik ściągnięto 10 raz(y) 1,74 MB |
|
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/636
Skąd: Gubin
|
| Wysłany: 2021-12-29, 21:17
|
|
|
Te podobne do siebie płytki dałoby się ujednolicić, kwestia przelutowania kilku elementów gdyż różnice w aktualnym stanie to albo coś nie włącza się, albo załączanie obwodu którego w kamperze nie posiadasz, taki... no... ślepy kanał.
Jeśli posiadasz sprawną płytkę, a nie czujesz się na siłach by tą podobną lecz sprawną zaadoptować, to wyślij do mnie.
Na stole operacyjnym widać więcej niż na ekranie a że nie widzę zagrożenia, to i krzywdy nie zrobię. |
