[Socale]

Vitaycie.

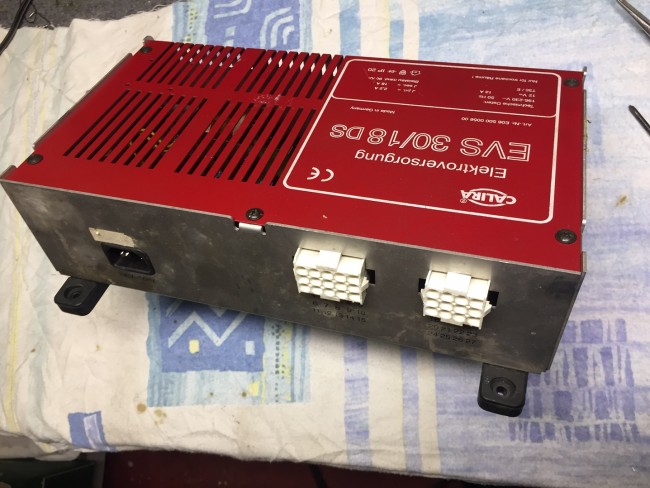

Przyjechał do mnie elektroblok z nadzieją że go ożywię ale już po 2h szperania poległem.
Uszkodzenia po stronie pierwotnej jak i wtórnej, moim zdaniem do ogarnięcia.

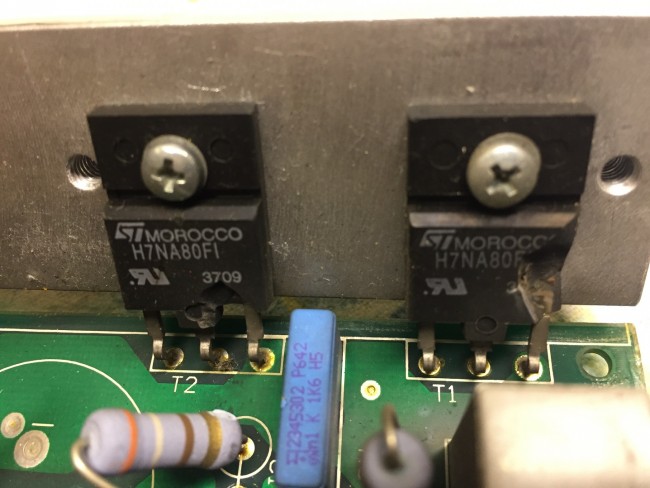

W czym problem: Otóż namierzalne są wystrzelone tranzystory do kupienia na ali, lecz siedzi jeszcze jeden mały diabełek z widełkami, macha ogonkiem i się ze mnie śmieje

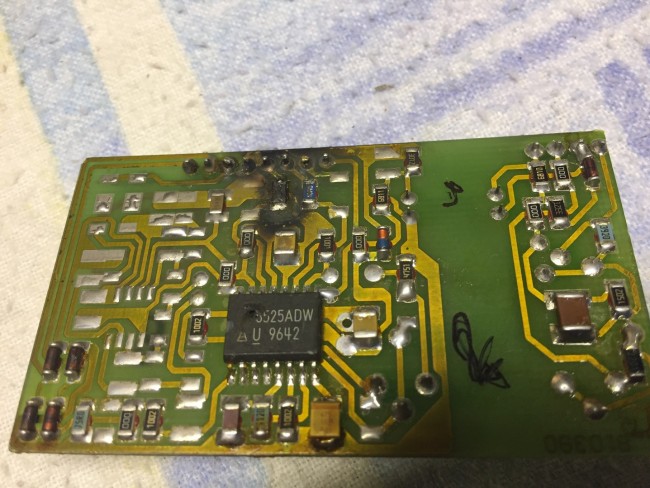

To malutki układ smd na płytce - po tym co czytelne jest nie do odszukania w internetach i teraz wniosek taki, że albo produkowany był na wyłączność firmy Calira, albo odprysk z układu odfrunął razem z jakąś literką/cyferką
Na portal elektroniczny nawet nie wchodzę gdyż takie urządzenia występują tylko w naszym środowisku.
.
Zerknijcie na zdjęcia, może ktoś z Was ma takie urządzenie na pokładzie i zechciałby odczytać/pstryknąć foto tego układzika, dostęp po odkręceniu kilku śrubek od góry jest bardzo dobry.

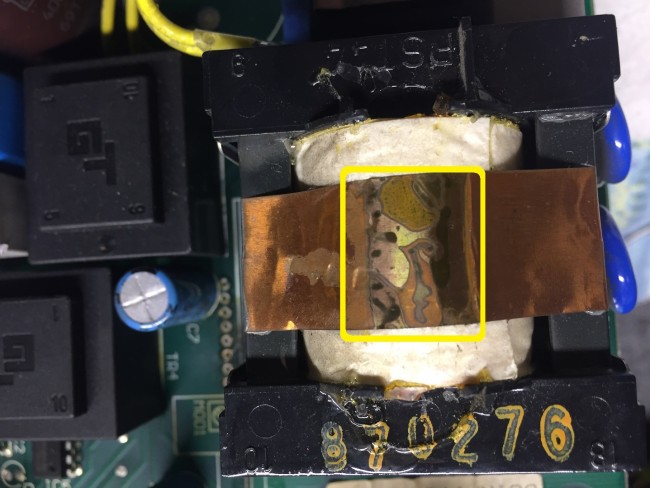

Niepokoi mnie jeszcze odbarwiona miedziana opaska na uzwojeniu transformatora, jeśli był mocno przegrzany to może mieć zwarcia międzyzwojowe.
.
Normalnie DeJaVu już kiedyś pisałem podobny temat i pomogliście

---


Plik ściągnięto 9 raz(y) 583,6 KB


Plik ściągnięto 11 raz(y) 421,14 KB


Plik ściągnięto 20 raz(y) 575,77 KB


Plik ściągnięto 21 raz(y) 493,88 KB


Plik ściągnięto 8 raz(y) 371,05 KB


Plik ściągnięto 11 raz(y) 385,44 KB

[Skwarek]

Nie jest to przypadkiem UC3525ADW? w wersji smd.


albo to https://www.onsemi.com/pdf/datasheet/sg3525a-d.pdf

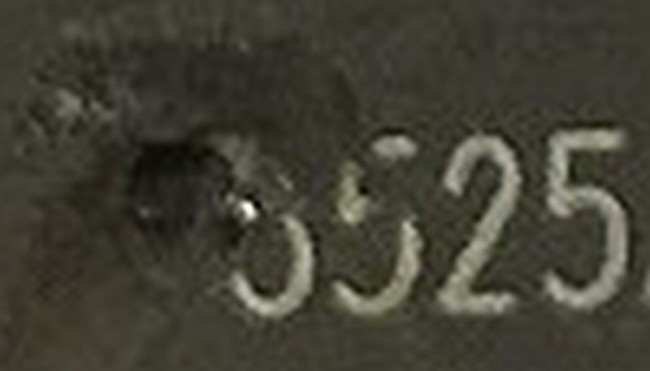

Pierwsza cyfra jest trójką, ósemką lub szóstką bo piątki mają na dole inny kształt.

---


Plik ściągnięto 7 raz(y) 21,07 KB

[mischka]

dla mnie to czarna magia ale na forum jest już podobny temat i może ci to jakoś pomoże

https://www.camperteam.pl...er=asc&start=15

[mischka]

znalazłem jeszcze coś na holenderskim forum:

https://camperforum.nl/viewtopic.php?t=8409787

z tego co zrozumiałem to SG3525AWD

[Skwarek]

[AndyS]

[Skwarek]

SG3525, KA3525, UC3525 ..... w odpowiednich obudowach to to samo

[Socale]

Jak go zwał tak go zwał, ogólnie jest to kontroler w różnych postaciach.
Pierwsze dwie literki symbolu odstrzeliły z układu i poleciały w kosmos.
Przeszperałem już internety, jest namiar
Skwarku, naprowadziłeś na trafną nić, teraz to już kwestia zakupu.
Oto podziękowanie:

---


Plik ściągnięto 868 raz(y) 28,33 KB


Plik ściągnięto 863 raz(y) 4,99 KB

[Socale]
