[dziwaczek]

Oszczędzanie prądu w kamperku to prawdziwe wyzwanie no nie?
Ostatnio wybrałem się na warszawski Wolumen (zagłębie rożnych dziwnych rzeczy elektronicznych) w poszukiwaniu akumulatora do zabudowy - takowy znalazłem ale nie kupiłem zostawiłem to do wiosny.

Za to zacząłem grzebać w diodach świecących przy okazji kupna diody do panelu sterującego bojlerem (kupiłem pomarańczową). Pan sprzedawca zaprezentował mi m.in. diody w listwach po 100-80 zł metr. i zespoły diod na 12V najróżniej świecące (słabiej mocniej, kolorowo itp.) oraz diody białe bezpośrednio do podłączenia na 12V małe ok. 2mm (kupiłem kilka mam zamiar wymienić w przełącznikach).

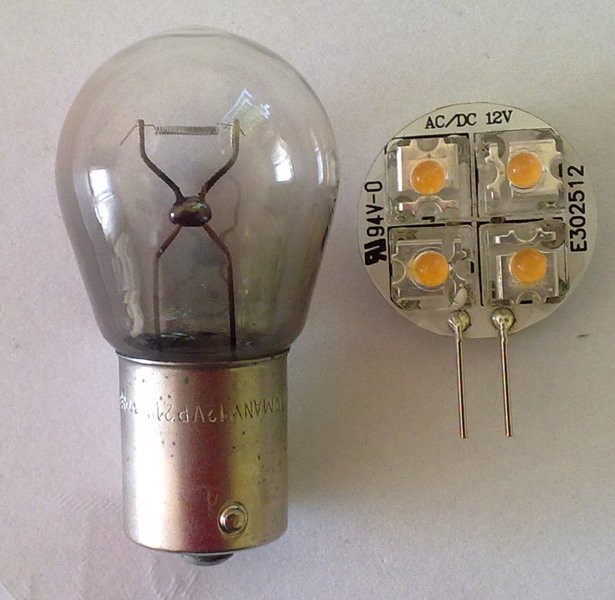

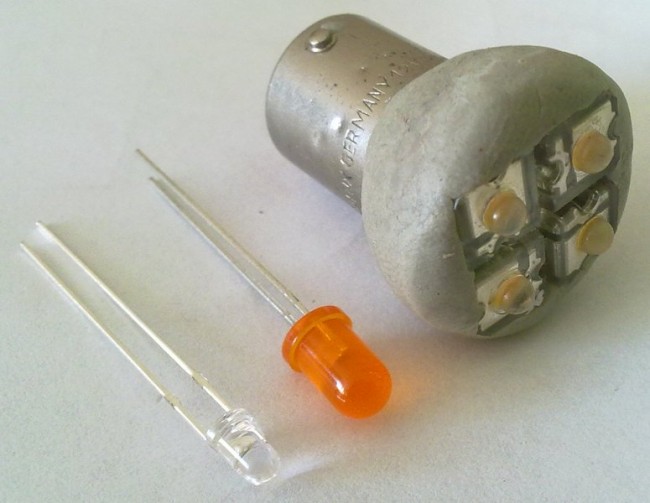

Kupiłem także zestaw diod (zespolone 4szt., świecące naprawdę ciepłym światłem) są na 12V na prąd zmienny i stały - polaryzacja nie istotna! Z uwagi, że mam w kamperku nad stołem dwie lampki na typowe żarówki E12V/21W postanowiłem przerobić żarówki na diodowe ale własnej roboty z fajnym ciepłym światełkiem a nie "trupim białym" (też były takie gotowe po 26zł).
Koszty:
diody - 12zł
żarówka - 2zł (przepalona 0zł)
poxilina - trudno określić - 1zł

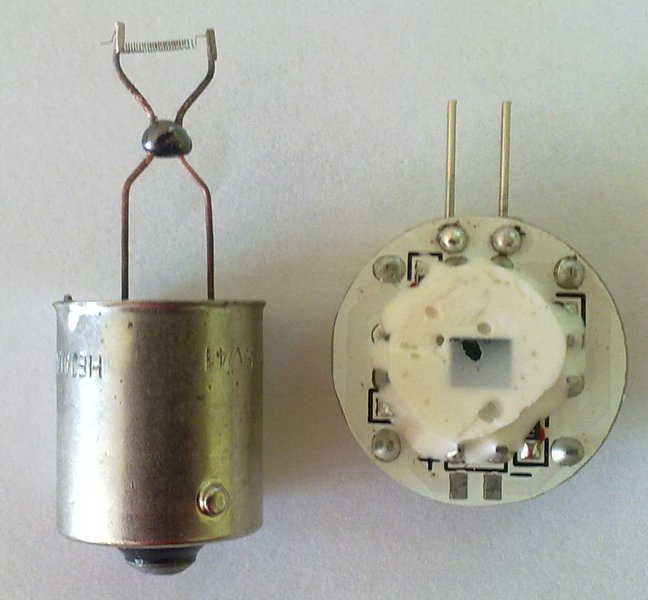

1. Najpierw należy zbić żarówkę (najlepiej taką jak na fotce z niezalanymi szkłem drucikami).
2. Odlutować bolce od diod.

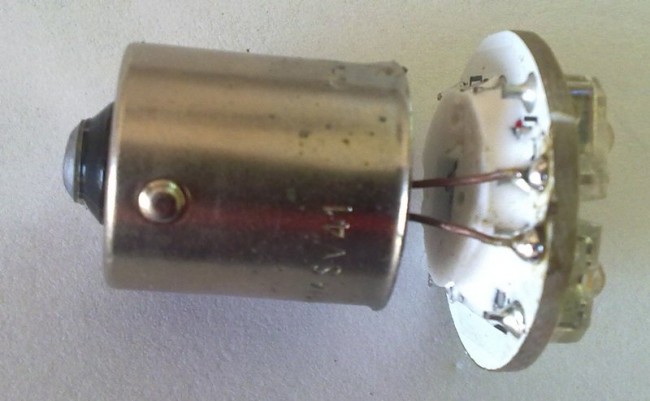

3. Dolutować diody do przewodów w żarówce (dobrze "pobielić" przewody)
4. Ustawić w osi na przewodach.
5. Zakleić wolną przestrzeń. Ja użyłem poxiliny ale może być silikon, żywica itp.

No i możemy się cieszyć fajnym ciepłym światełkiem. Świeci trosze słabiej niż typowa 21W ale naprawdę ciepło i jasno.

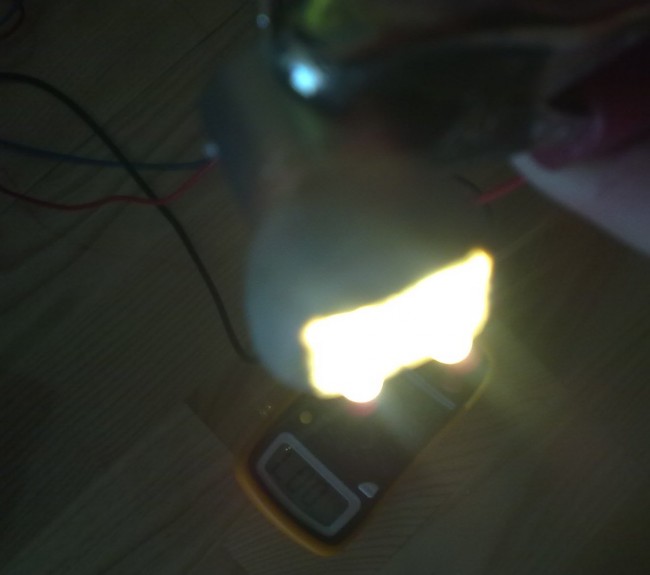

A teraz najciekawsze pomiary (sprawdzałem na prostowniku dla 12V)
Żarówka 21W:
J=1.6A co daje rzeczywiste P=19.2W
Diody
J=0.07A co daje P=0.84W
Obliczając wychodzi 19.2/0.84= 22.85

MAMY POBÓR PRĄDU PONAD 22 RAZY MNIEJSZY - myślę ze warto. Trochę pracy ok. 1h i jaki fajny efekt

---


Plik ściągnięto 7494 raz(y) 89,03 KB


Plik ściągnięto 7494 raz(y) 62,28 KB


Plik ściągnięto 7494 raz(y) 57,92 KB


Plik ściągnięto 175 raz(y) 102,73 KB

polutowano juz.jpg

Plik ściągnięto 191 raz(y) 59,81 KB


Plik ściągnięto 182 raz(y) 65,37 KB


Plik ściągnięto 200 raz(y) 73,51 KB

[Student]

Brawo.Pomysł super.Jak opedzę się z jesiennymi robotami to w długie zimowe miesiące powalczę z LED,ami do mojego kamperka bo każdy watt się liczy...

[donald]

pomysl fajny, ale można kupić gotowce w tej samej cenie albo niewiele drozej.. oczywiscie nie ma tej satysfakcji z wlasnorecznej roboty ale ja wole kupic i zamontowac a czas wykorzystac na inny odpoczynek. Mozliwe dlatego że wymyslac konstrukcje musze w pracy... i je robić na scene..

[dziwaczek]

Owszem można kupic ale:
- gotowe chinskie swieca na trupio biało" i czuje sie jak w grobie!
- A pobór prądu tylko chinczycy wiedzą - jak ktos ma to może niech zmierzy ale biorac pod uwage ilość diod (z 15) to może byc zdecydowanie wiekszy.
- zaróweczki mojej konstrukcji swiecą przyjemnym ciepłym swiatłem jak normalne żarówki - zwrócie uwage że diody są leko pomarańczowe a nie białe.
Postaram sie kiedys pojawić na zlocie to zademonstruje.

[donald]

[dziwaczek]

Te to chyba też coś typu power ledy a zwykłe dość mocno świecą i chyba jest to najbardziej znane mi światełko diodowe aż tak podobne do światła żarowego.

[dziwaczek]

Dalsza część modyfikacji.

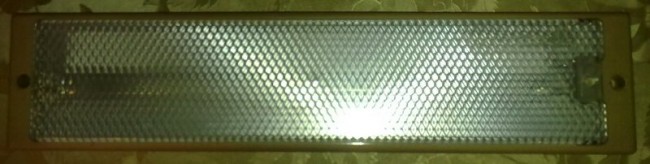

Tym razem padło na oprawę ze świetlówką. Nie działała wiec padło na nią.

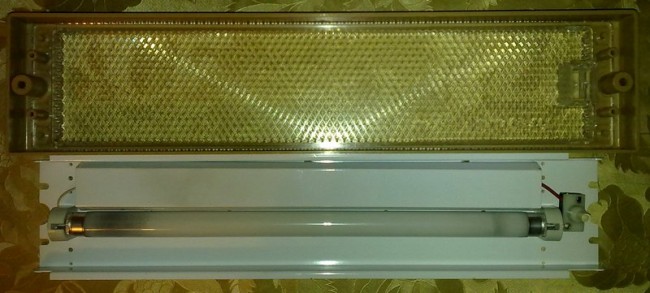

Wymontowanie jest dość specyficzne. Wkręty mocujące są pod zaślepkami plastikowymi - trudno się je wyciąga. Ja posłużyłem się cienkim śrubokrętem płaski takim co ma 1mm ostrze. Należy podważyć przy krawędzi - widać szczelinę, potem wcisnąć i odchylić śrubokręt na zewnątrz - zaślepka wyskoczy. Mamy już dojście do dwóch wkrętów, po ich odkręceniu oprawa jest już nasza. Jeszcze cztery wkręty od góry i przezroczysta osłona jest zdjęta.
U mnie była ona ciepła i coś śmierdziało. Okazuje się ze spalił się transformator - układ jest do wymiany. Ciekawe jest to, że wbudowany przełącznik załącza układ ale nie ma sygnalizacji czy działa!!! Nic nie świeci przecież a prąd jest pobierany oprawa ma 8W świętówkę.
Zamierzam ja zmodyfikować na listwę diodową. Puki co jest zamówiona. Jak to wyjdzie dam znać niebawem.
http://allegro.pl/tj15-su...1298955617.html

---

oprawa od dolu.jpg

Plik ściągnięto 196 raz(y) 41,91 KB

uklad zaplonowy.jpg

Plik ściągnięto 195 raz(y) 41,88 KB

oprawa rozebrana.jpg

Plik ściągnięto 186 raz(y) 73,75 KB


Plik ściągnięto 189 raz(y) 42,67 KB

[Hercer]

Witaj

dokładnie taką lampkę przerobiłem w zeszłym tygodniu, mam we Wrocku taki sklep hurtownie i dopasowałem listwę led idealnie do środkowej niecki wkleiłem podłaczyłem pod pstryczka i po skręceniu wyszło bomba (moja jest na trzy lampeczki)muszę zrobić zdjęcie

powodzonka

[piobar]

Czy ktos sie orientuje gdzie mozna kupic takie zarowki (BA15S, jednowloknowe) tylko z barwa swiatla CIEPLA? Mam takie lamki przy lozkach w kamperze wiec trupioblade odpada, a tylko takie do tej pory spotykam na rynku, bez wzgledu na technologie led ( Kolega tutaj sobie przerobil, w ostatcznosci tez tak zrobie ale zaden za mnie elektryk wiec zapytam, czy da sie po prostu dolutowac zarowki G4 na smd ( G4 smd ) do bolcow stluczonej zaroweczki BA15S ??. Ja potrzebuje swiatlo boczne w tych zarowkach i takie skrzyzowane z G4 bylyby ok. G4 na smd uzywam nad kuchnia i stolikiem i swieca bardzo ladnie i mocno.
Pozdrawiam

[dziwaczek]

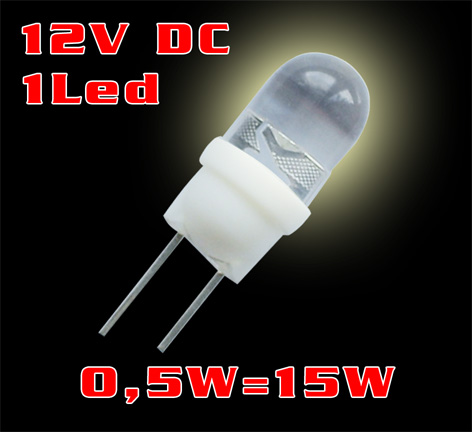

Spoko piobar wystarczy dolutować - polaryzacja nie jest istotna jak diodowe mają AC/DC napisane potem czymś okej lub zalej aby nie latało. A te diody co proponujesz nie będą za duże - poszukaj na 4 -8 ew. takie coś jak ja zastosowałem daje naprawdę fajne światło ja mam podobne do tych http://allegro.pl/zarowka...1285014369.html

np. takie:
http://allegro.pl/zarowka...1283097498.html
albo
http://allegro.pl/zarowka...1297354607.html

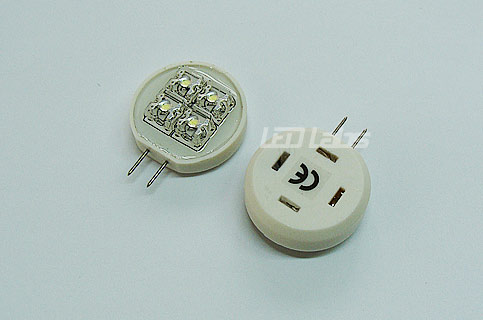

A coś takiego ktoś próbował:

http://www.led-lux.pl/zro..._l_121_289.html

---

zarowka diodowa.jpg

Plik ściągnięto 7153 raz(y) 42,92 KB


Plik ściągnięto 7153 raz(y) 25,5 KB

g4 3 diody.jpg

Plik ściągnięto 184 raz(y) 69,67 KB

[piobar]

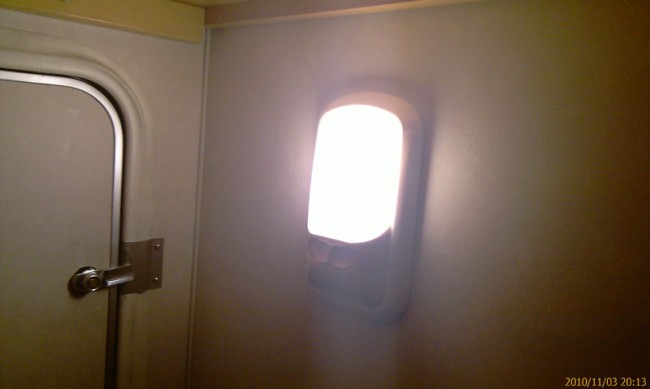

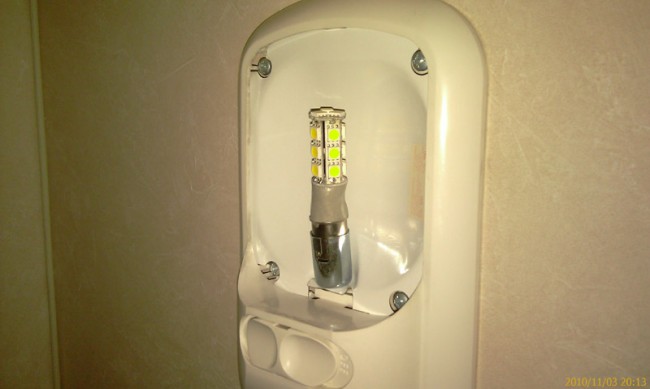

Cieple BA15S sa nie dostania, szukalem bezskutecznie 2 tygodnie. W koncu zniechecony za rada "dziwaczka" (thanks!) sam popelnilem takie zarowki. Zaden ze mnie elektryk, nawet lutowac nie umiem, ALE DA SIE! i na dowod ponizej zdjecia. Uzylem mocnej zarówki G4 18 LED SMD 5050 biała ciepła - odpowiednika tradycyjnej 20W zakupionej na allegro. Trudno to polutowac, trzeba miec kalafonie i pewnie cos jeszcze, ja sie troche natrudzilem bo wprawy nie mam. Poxilina jest izolatorem elektrycznym ale ja na wszelki wypadek przed poklejeniem polutowane wąsy okrecilem izolacja. To tyle, pozdrawiam!

---


Plik ściągnięto 195 raz(y) 61,82 KB


Plik ściągnięto 182 raz(y) 38,41 KB

[Andrzej 73]

[piobar]

No wlasnie widze ze glupote napisalem, sorry. Posta wyedytowalem. Wzielo sie to z tego ze uzylem najpierw jakis tam klej typu "metal w plynie" bo mialem i zasugerowalem sie tym metalem w nazwie. Nie byl za wygodny w uzyciu wiec do nastepnej zarowki uzylem juz poxiliny. Ona jest izolatorem z tego co pisza w instrukcji.

[Andrzej 73]

[dziwaczek]

Pięknie świeci. Piobar gratuluje odwagi w przeróbce. Fakt kalafonia jest potrzebna bo te końcówki trudno pobielić. Cieszę się że osiągnąłeś taki fajny efekt i z tego co widzę to ciepło i mocno świeci!!!
Jest jeszcze jedna zaleta takich modyfikacji żarówek. Jak się diody spalą (wątpię) to bez problemu możemy wkręcić starą żarówkę i będzie tak jak było w oryginale
Pogratulował
