Kodi, skoro masz regulator do solarów na 24 volty, to może jednak pokusić się o zrobienie ładowania akumulatorów na 24V.
Wtedy dajesz dwa akumulatory po 12V np żelowe 65Ah takie jak do UPS'ów - plusem takiego rozwiązania jest zmniejszenie prądu pobieranego przez przetwornice, i zmniejszenie prądu ładowania.

W tej kwestii niech może też wypowiedzą się inni.

Zastanów się czy na tym etapie możesz jeszcze pociągnąć kabel w wybrane miejsca aby zrobić sobie gniazda zapalniczek dla urządzeń, którym wystarczy 12V.
Nie ma sensu do zasilania np laptopa czy ładowarki podnosić napięcia do 230V a potem obniżać do powiedzmy 19V

[kodi]

Panowie ja nie ogarniam 12V i 230V a co dopiero 24V. Gdyby ktoś mi to zrobił to może być i 24V, ale ja się nie znam. 2 aku żelowe to też pewnie z 1tys. lekko

Nie chcę kombinować. Oświetlenie na 12V a w gniazdkach 230V. Nie mam żadnych urządzeń z wtyczką od zapalniczki na 12V. Mają być tradycyjne gniazdka.

Co do energobloku, ja go nie potrzebuję jeśli będzie mi to hulać. Ja potrzebuję prostego wyjaśnienia (no chyba że się nie da). Maszakow co do eska?

Zapotrzebowanie na prąd - raczej nie duże. Głównie oświetlenie, laptop i ładowarki. TV to temat przyszłości. Jak lodówka działa na gaz to mogę olać mówiąc wytwornie jej parametry prądowe. A jak będę miał 230V na kempingu to co mnie to interesuje.

Założenie jest takie, że solar ładuje 2 aku i to mi załatwia regulator z wyświetlaczem który mam. Jak podepnę się pod 230V to chcę aby ładowało się aku pokładowe. Do tego chcę by część tego prądu szło na 12V a część na 230V. Mówiliście też o zabezpieczeniu aku rozruchowego przed rozładowaniem. Chciałbym aby działało to w miarę automatycznie.

Dobra spróbujemy inaczej po kolei: wychodzi kabel z gniazda zew. z auta 230V. Co dalej z czym to łączyć?

[MILUŚ]

[CORONAVIRUS]

1. gniazdko w ścianie
2. bezpiecznik automatyczny 10 A
3 . rozgałęźnik
4. jedna sekcja na gniazdka 230 V
5. druga sekcja do ładowarki automatycznej / taka co to po podaniu zasilania sama się włączy i też przerwie pracę gdy wykuma , że aku ma dosyć /
6 . może być i trzecia sekcja na oświetlenie 230 V o ile planujesz dublowanie oświetlenia , ja mam wszystko na 12V więc sekcji trzeciej nie mam .

Wszystko oczywiście / przewód żółto-zielony/ spięte zabezpieczeniem masy czyli:
Przewód ten podłączysz do wszystkich obudów odbiorników typu lodówka , płyta z palnikami , karoseria samochodu , bolce w gniazdkach ...ogólnie jest to zabezpieczenie całości na wypadek jakiejś draki w instalacji .

Proste prawda?

[eMWu]

[koder]

No name: to zależy, czy chcesz mieć 230V w samochodzie bez podpięcia na kempingu. Jak nie potrzebujesz, to oczywiście to wystarczy.

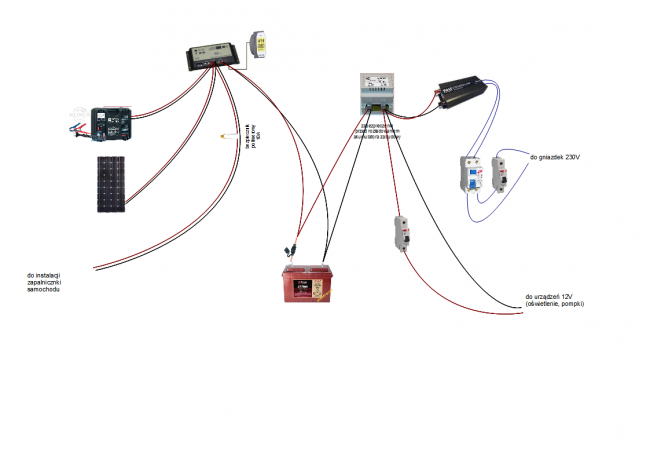

Jakby Kodi przypadkiem chciał, to załączam układ o którym pisałem. Schemat jak najbardziej ideowy - prościej już tego przedstawić nie umiem.


Daje ładowanie z solara, 230V i alternatora, zabezpiecza przed uszkodzeniem akumulatora zabudowy (i rozruchowego - w ten sposób, że wcale nie jest podłączony do układu). Daje też prąd 12V i 230V w każdej sytuacji.


Przewody czerwony i czarny to 12V (grube, czerwony+), niebieskie to instalacja 230V.

Można zainwestować w droższy prostownik (mocniejszy, mikroprocesorowy) i podłączyć bezpośrednio do akumulatora. Będzie drożej i będzie szybciej z kontaktu ładował. Bezpiecznik przy akumulatorze powinien być bezpośrednio przy klemie - to ostatnia deska ratunku jakby gdziekolwiek zwarcie w instalacji było. Przewód między tym bezpiecznikiem a klemą, jeśli będzie jakikolwiek, musi nie mieć fizycznej możliwości dotknięcia niczego metalowego. Na odbiorniki (12V, 230V) można oczywiście dać osobne bezpieczniki.

EDIT: Cały układ (oprócz akumulatora) powinien się zmieścić w jednej skrzynce w "rozdzielni". Dobrze będzie jeszcze sprawdzić, czy solar i prostownik mają diody zabezpieczające i dodać w razie potrzeby (to koszt rzędu kilku złotych).

---

bardzo prosty energoblok.png

Plik ściągnięto 428 raz(y) 161,4 KB

[CORONAVIRUS]

koder /// wepnij jeszcze zasilanie lodówki 12v przy pracującym silniku i wyłacznik centralny i kontrolę stanu wody i kota . Kodi będzie miał jeden z możliwych systemów w całości .

[koder]

Każdy pod siebie dobiera - ja na przykład raczej zrezygnuję całkiem z przetwornicy, 230 nie jest mi potrzebne na postoju (sprzęty mam zasilane z USB). Kodi pisał o przetwornicy, stąd taki układ. Można oczywiście dodawać więcej, ale wtedy to już wypadałoby jakąś płytkę zrobić, a to komplikuje montaż.

[TomekM]

Kodi, odwaliłeś kawał dobrej roboty z budową kampera ale wierz mi dość łatwo to wszystko puścić z dymem jeżeli popełnisz błąd w instalacji, tym bardziej, że wysoki prąd stały (a taki bywa przy niskim napięciu) lubi się jarać (kable nie prąd). Może weź poszukaj jakiegoś ziomala, który ci za niewielką cenę przynajmniej na bieżąco doradzi i sprawdzi czy nie zrobiłeś jakiegoś fleka (podłączenie, przekrój kabla itp.)
Ja sam dodałem kiedyś zwykły rozgałęźnik do zapalniczki, podłączyłem laptopa i miałem mały pożar instalacji w kamperze. Na całe szczęście wszystko działo się na niezabudowanym, oryginalnym kablu. Tyle że za cienkim na te obciążenia.

[kodi]

Zanim wrócę do prądu wrzucę parę fotek z postępu prac.

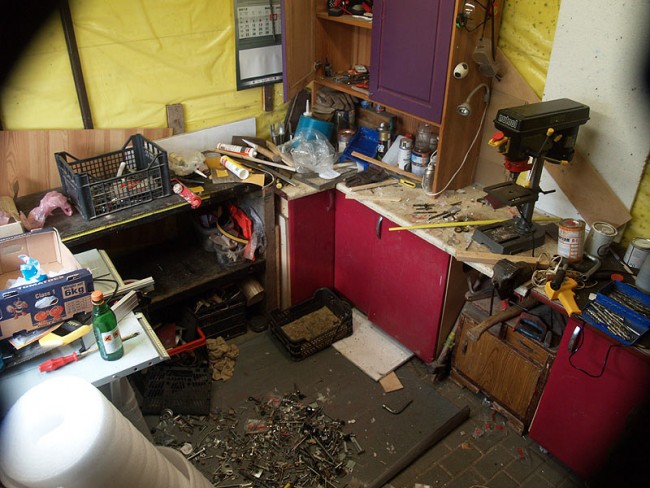

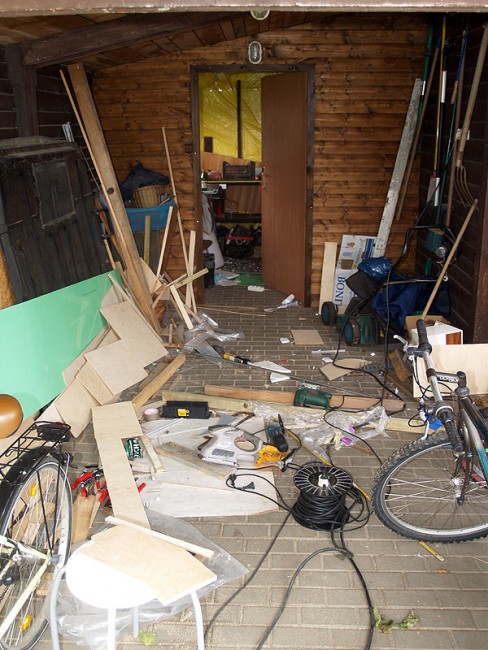

Na początek moje królestwo. To w tych spartańskich warunkach powstaje Ivo. Jak to mówią ciasne ale własne.

Dziś zrobiłem także tylną ścianę z przesuwanymi drzwiczkami rewizyjnymi.

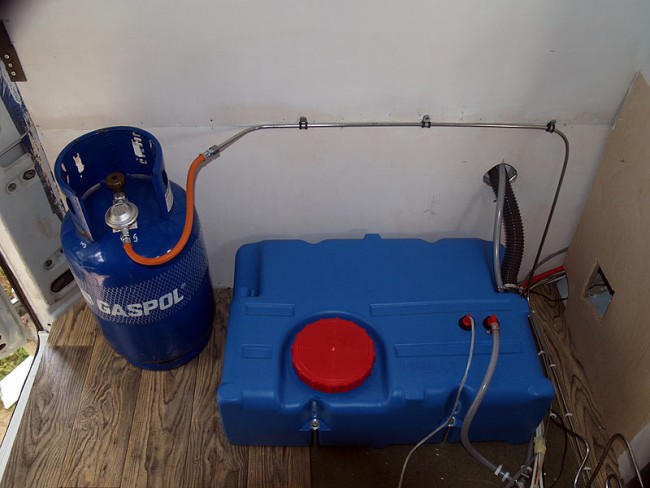

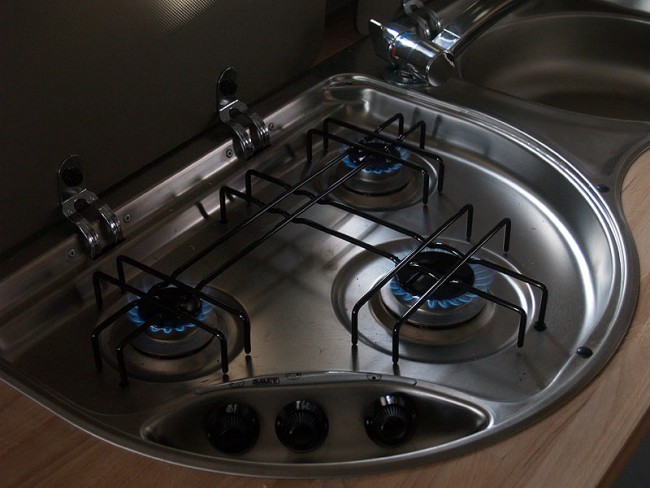

No i obiecany gaz: kuchenka i truma, lodówki nie pokażę

---


Plik ściągnięto 148 raz(y) 140,43 KB


Plik ściągnięto 140 raz(y) 123,66 KB


Plik ściągnięto 134 raz(y) 136,76 KB


Plik ściągnięto 149 raz(y) 80,52 KB


Plik ściągnięto 148 raz(y) 85,62 KB

[kodi]

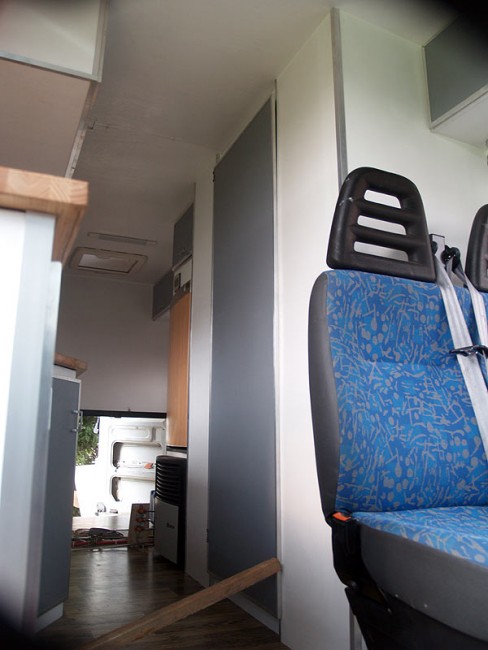

Wspomniane drzwi bez zamka, podparte beleczką.

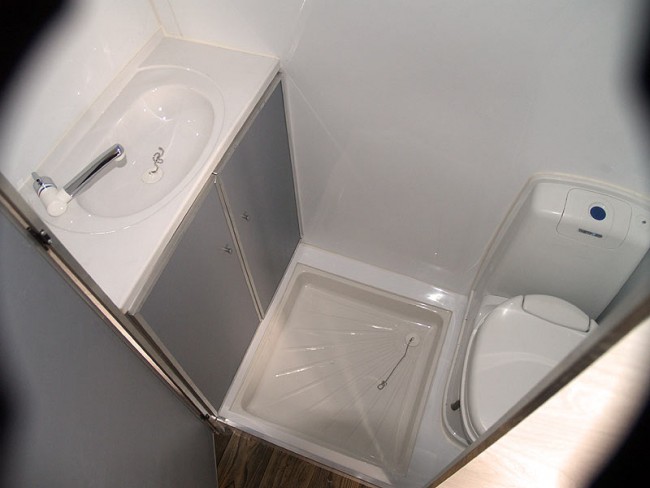

Łazienka - już mało zostało by była skończona.

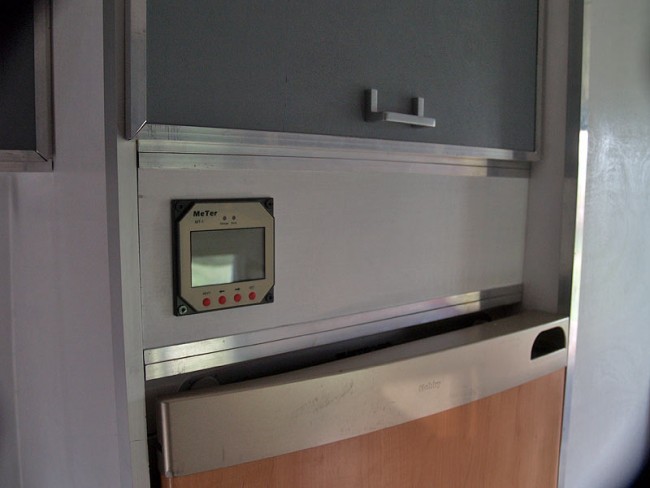

Zamontowałem także wyświetlacz od solara. Dałem go na lewo, bo może coś jeszcze dojdzie.

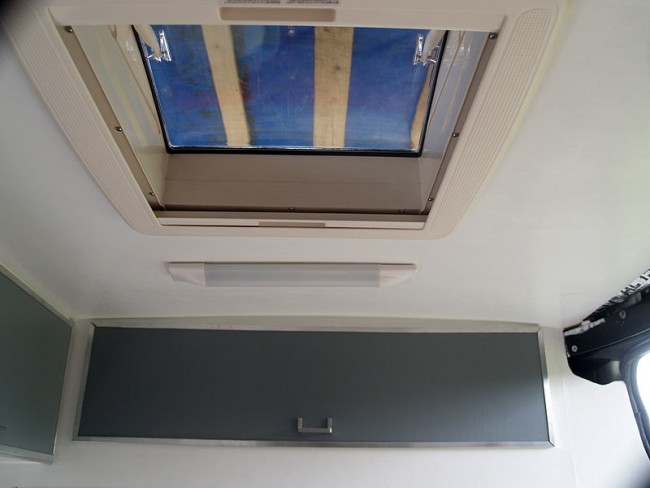

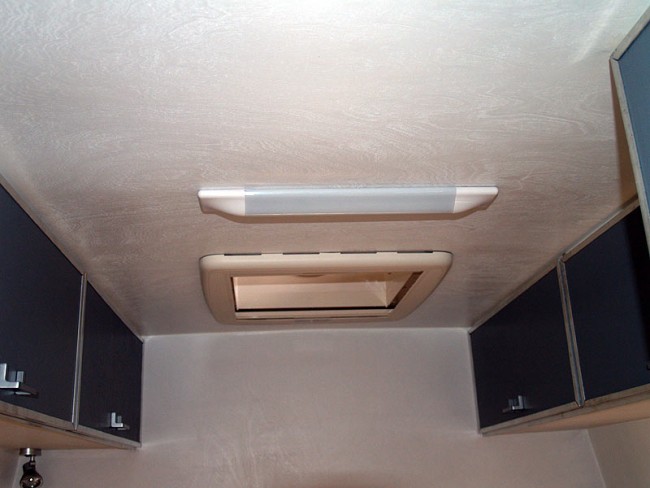

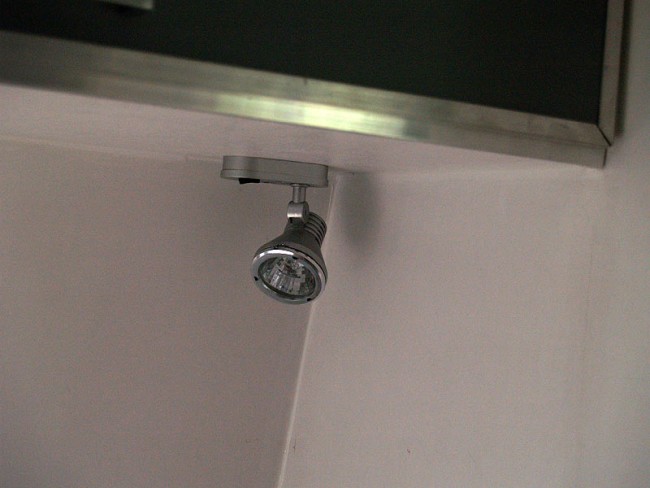

Mam już lampki zamontowane w salonie i sypialnie a także sufitowe. Brakuje w łazience i kuchni.

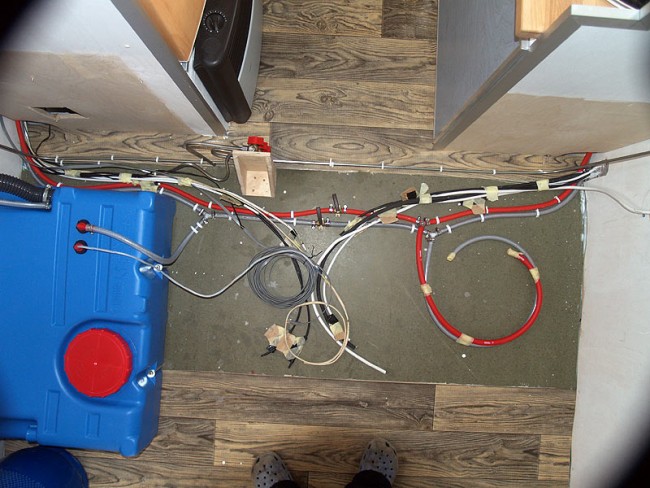

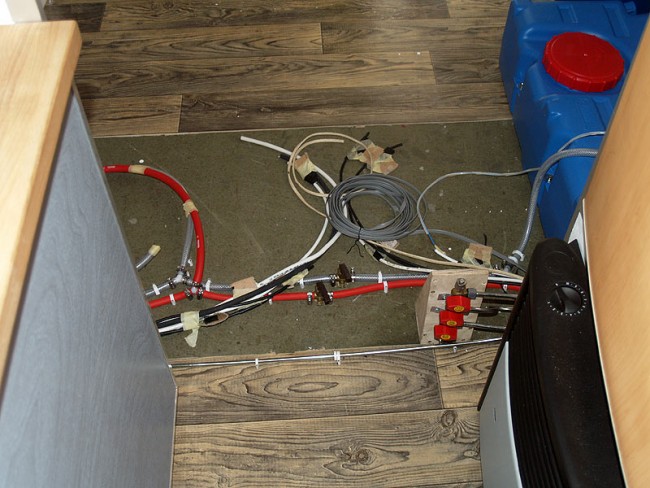

Wspomniana już instalacja gazowa i wodna

---


Plik ściągnięto 159 raz(y) 69,92 KB


Plik ściągnięto 150 raz(y) 48,03 KB


Plik ściągnięto 149 raz(y) 65,31 KB


Plik ściągnięto 164 raz(y) 49,51 KB


Plik ściągnięto 133 raz(y) 67,63 KB


Plik ściągnięto 142 raz(y) 60,51 KB


Plik ściągnięto 141 raz(y) 45,74 KB


Plik ściągnięto 140 raz(y) 75,62 KB


Plik ściągnięto 154 raz(y) 110,14 KB


Plik ściągnięto 124 raz(y) 117,27 KB

[kodi]

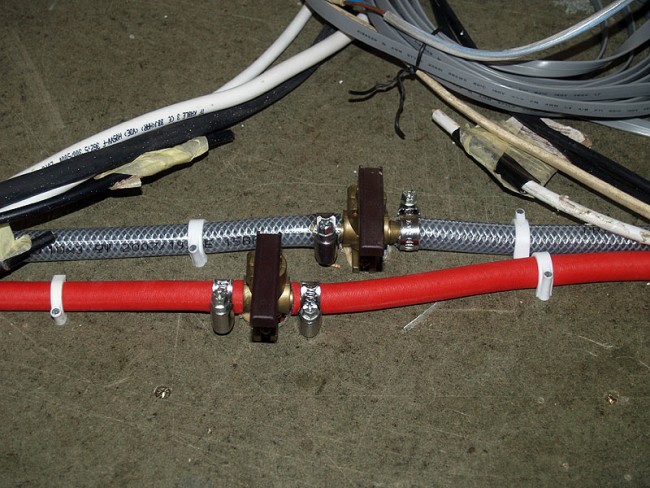

Zaworki spustowe - cena to rozbój w biały dzień. Zastanawiałem się chyba z 15min. czy kupić.

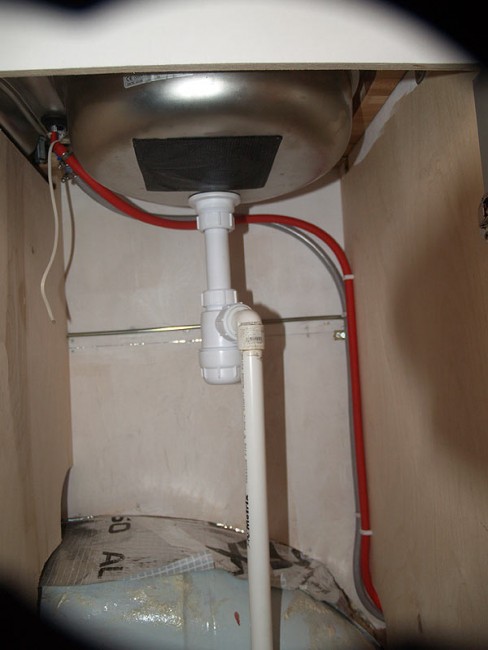

Instalacja kanalizacyjna - mało skomplikowana.

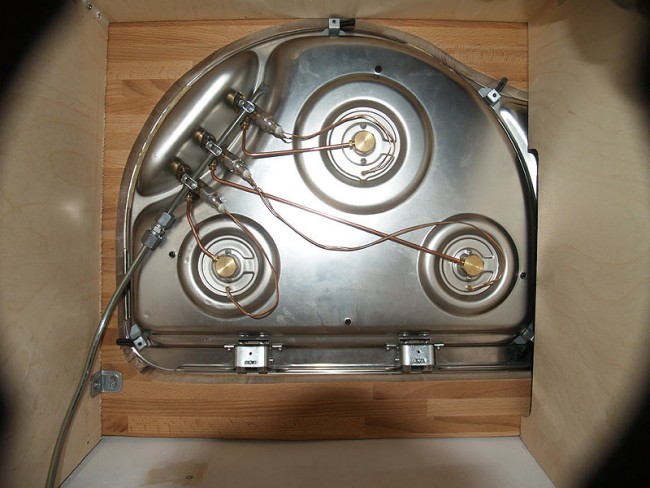

Kuchnia gazowa ma zapalarkę - rozumiem, że potrzebny jest prąd? Jaki 230 czy 12V. I gdzie to podłączyć kabelkami?

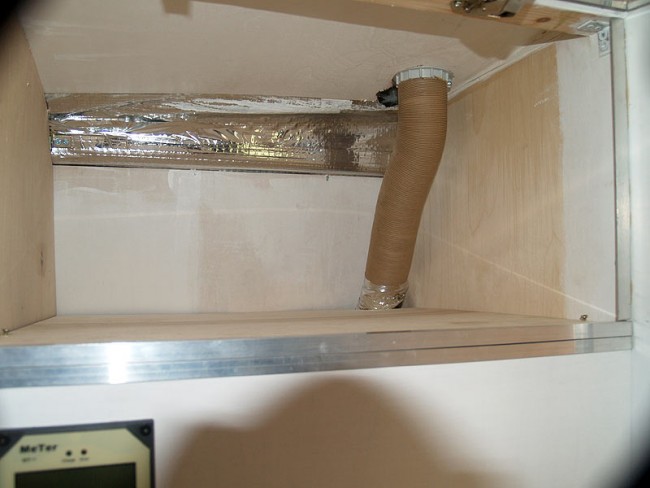

Widoczny tylko kawałek łączenia komina od trumy. Mam łatwy dostęp do całości. Odkręcam dwa wkręty i ściągam półeczkę a tam mam już komin na tacy.

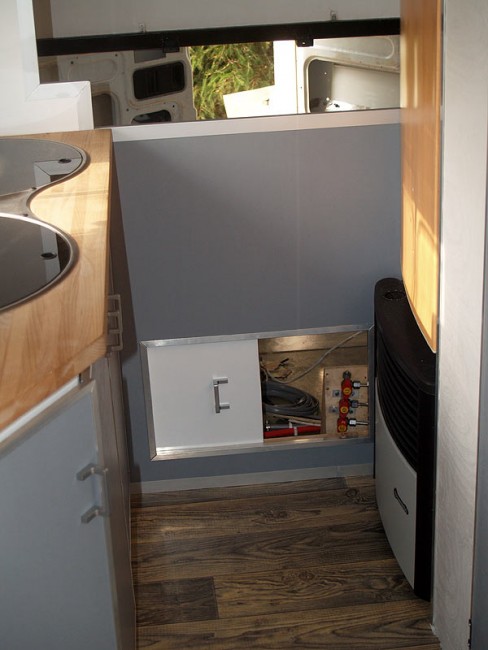

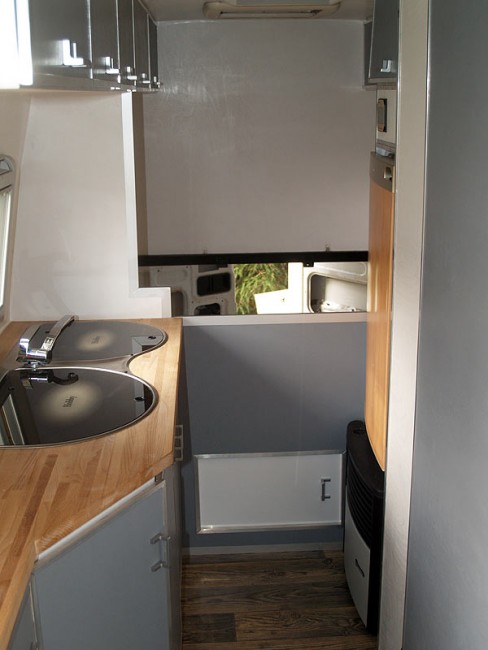

Zamontowana wspomniana tylna ściana z drzwiczkami przesuwnymi.

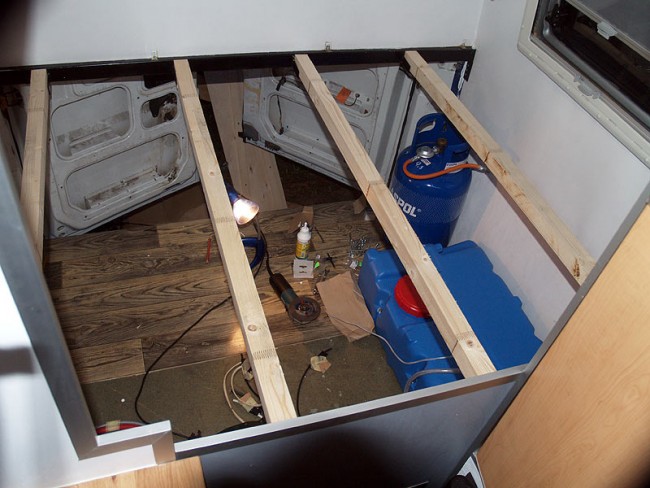

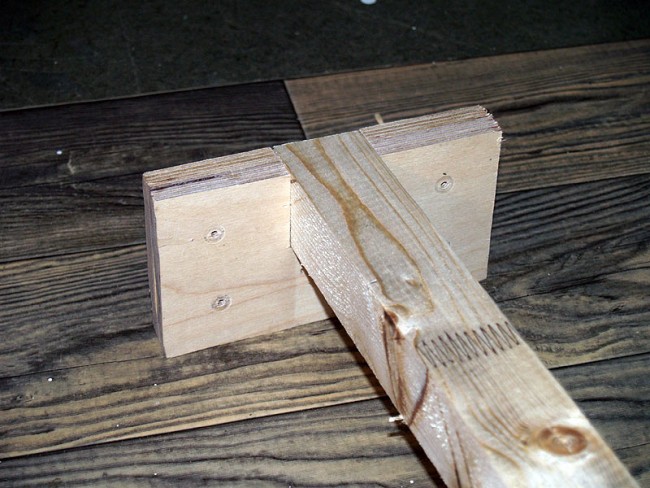

Dzień zakończyłem na wspornikach do łóżka i zamocowałem 4 beleczki. Drewno klejone więc chyba wytrzyma. Pytanie co dalej na to wyro. Chciałem robić jakiś stelaż z listew, ale chyba kupię sklejkę 6mm i rzucę po całości.

No a teraz doczytam temat prądu i trza mecz obejrzeć.

Pozdr

ps. Koder widzę, że odwaliłeś kawał dobrej roboty.

---


Plik ściągnięto 127 raz(y) 137,68 KB


Plik ściągnięto 135 raz(y) 53,32 KB


Plik ściągnięto 149 raz(y) 88,13 KB


Plik ściągnięto 129 raz(y) 56,16 KB


Plik ściągnięto 133 raz(y) 57,42 KB


Plik ściągnięto 138 raz(y) 66,87 KB


Plik ściągnięto 151 raz(y) 114,89 KB


Plik ściągnięto 146 raz(y) 96,94 KB

[piotr1]

Coraz ładniej to wygląda. Jaki wyszedł ci rozmiar łóżka ?
