SlawekEwa · Wysłany: 2011-09-08, 15:48 **Sterownik Dukato 2.8 idTD**

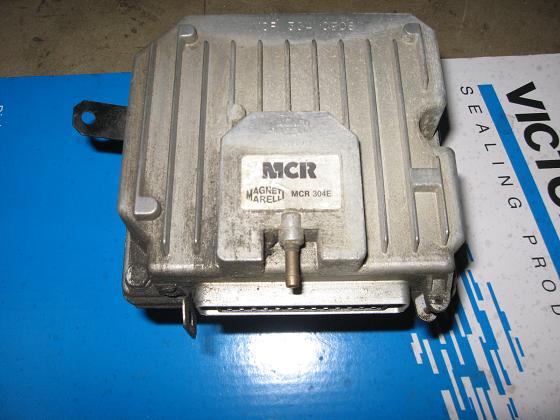

Jaką funkcję spełnia sterownik w Dukato 2.8 idTD taki jak na foto umieszczony w okolicy filtra paliwa? Wg niemieckiego e-baya jast taki również w 2.5 TDI.


Plik ściągnięto 5150 raz(y) 46,8 KB

SlawekEwa · Wysłany: 2011-09-10, 08:41

Poszukuję schematu elektrycznego podłączenia silnika 2.8 idTD Dukato 98

roger · Wysłany: 2011-09-12, 10:36

Poszło na PW .....

gino · Wysłany: 2011-09-23, 06:36

SlawekEwa · Wysłany: 2011-09-23, 19:53

Wielkie dzięki dla rogera który nie odmawia pomocy potrzebującym niezależnie od koloru "klubowego" :kufel

SlawekEwa · Wysłany: 2011-09-23, 19:56

Dla Grzesia też dzięki za podpowiedż i rozmowę tel. :bigok

HarryLey4x4 · Wysłany: 2011-12-16, 19:34

ok, a do czego jest wskazany w pierwszym poście sterownik ??

SlawekEwa · Wysłany: 2011-12-16, 21:21

roger · Wysłany: 2011-12-19, 13:19

Sławek dobra raz jeszcze i po kolei jak otworzysz schemat który Ci przesłałem na stronie 7 masz jak na dłoni do czego jest ten sterownik. Na schemacie widać jakie urządzenia sa podłączone do tego sterownika (1250):
1244- Elektrozawór recyrkulacji spalin EGR
1150- Sterownik świec żarowych
1160- Świece żarowe
1400- czujnik GMP
1208- pompa wtryskowa - stycznik stop,regulator kąta wyprzedzenia wtrysku, elektrozawór Stop
1204- Przekaźnik zderzeniowy (odcinający zasilanie w razie wypadku
1203- wyłącznik bezwładnościowy
2345- kierunkowskaz
0004- zestaw wskaźników w tym przypadku fragment z kontrolką świec.

PS
Trzeba było zadzwonić

myślałem że na schemacie to jasne.

lepciak · Wysłany: 2011-12-19, 15:27

roger

Cytat:

PS
Trzeba było zadzwonić myślałem że na schemacie to jasne.

Jasne tylko dla elektryków.

roger · Wysłany: 2011-12-19, 16:04

Hmmm Zbyszek no tego się od tak nie da odciąć nożem więc chyba elektryk i tak i tak jest wskazany ... Problem polega na tym że to w Polsce nietypowa konfiguracja i nawet w Fiacie mieli problem z tym schematem

Oznaczenia urządzeń na schematach trojaczków nie zmieniają się od nastu lat ...

HarryLey4x4 · Wysłany: 2011-12-19, 16:31

no tak, a więc wiemy do czego jest dana "rura" ??

SlawekEwa · Wysłany: 2011-12-19, 19:13

lepciak · Wysłany: 2011-12-20, 05:42

SławekEwa

Cytat:

na schemacie 4 żarowe- w aucie 1 płomieniowa
na schemacie brak zaworu sterowania paliwem na plomieniówkę.

Mam ten sam kłopot co Ty. Również szukam schematu z płomieniówką i jak dotąd - bez rezultatu chociaż ten wariant podgrzewania cylindrów był wtedy często spotykany. Na przykład AVIA i jej poprzednik - RENAULT.

SlawekEwa · Wysłany: 2011-12-20, 07:09
