[paweł1]

Kupiłem bojler gazowy Truma BN 103. Niestety nie mam przewodu pomiędzy panelem sterującym sekcją gazową (wyłącznikiem) a bojlerem. Na zdjęciach przedstawiam wyłącznik od tyłu i płytkę z elektroniką sterującą pracą bojlera. Chodzi o żółte gniazdo na tej płytce. Z moich przypuszczeń wynika, że licząc od prawej poszczególne złączki powinny sobie odpowiadać. Natomiast 6 złaczka na płytce powinna pozostać pusta. Czy ktoś potrafi udzielić mi odpowiedzi lub podać schemat tego połączenia ?

---

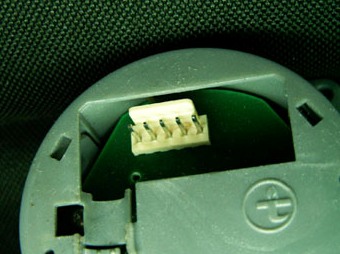

trumaelekt.jpg Panel sterowania sekcja gazową (wyłacznik od tyłu)

Plik ściągnięto 2285 raz(y) 39,65 KB

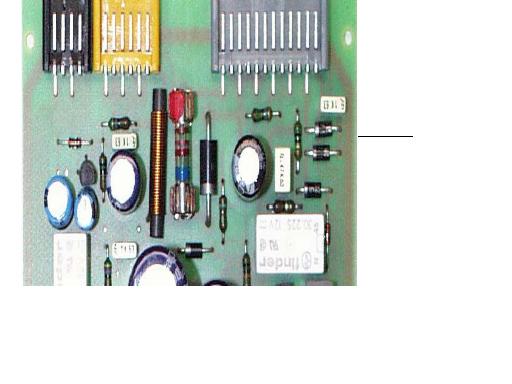

Untitled.jpg Elektronika sterująca pracą bojlera (chodzi o żółte wejście)

Plik ściągnięto 2285 raz(y) 25,42 KB
