Wskaznik poziomu akumulatorów i wody. |
| Autor |
Wiadomość |
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
 Wysłany: 2018-05-23, 22:01
|
|
|
| forhend napisał/a: | ...
Nadal czekam na pomocną rade. |
Trzeba pewną sprawę wyprostować bo błądzicie.
To że aku ma 12,7V nie oznacza że takie napięcie jest podawane na wskaźnik i ma przy tym odpowiednio wskazywać.
Wcześniejsza (czyli przed wskaźnikiem) elektronika, "widząc" owe 12,7V nadaje na wskaźnik np 1,35V lub 0,95V by ten mógł wychylić wskazówkę na odpowiednie wskazanie odpowiadające tym 12,7V - w miarę bez przekłamania.
Żaden z takich wskaźników nie jest na 10 ani na 12 ani na 230V
Malutka ceweczka pracuje na bardzo niskim napięciu i przepływają przez nią znikome mA.
Dlatego stosuje się rezystor, by po podłączeniu gdziekolwiek nie uwalić tej cewki.
Proste doświadczenie:
Podłącz do tego wskaźnika bezpośrednio baterię z pilota. Taką malutką 1,5V i zobacz co ten wskaźnik wyprawia. |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
 |
|
 |
|
 |
forhend
doświadczony pisarz
Twój sprzęt: Fiat Ducato 3.0
Dołączył: 11 Gru 2013
Piwa: 2/3
Skąd: Konin
|
| Wysłany: 2018-05-23, 22:47
|
|
|
| Brodacz77 napisał/a: | | Arturo - a tak zapytam - wskaźnik pełnił dwie funkcje jak zgaduję po oznaczeniach górnej i dolnej skali - voltomierz i wskaźnik poziomu wody. Tak? |
tak |
_________________
forhend |
|
 |
|
|
forhend
doświadczony pisarz
Twój sprzęt: Fiat Ducato 3.0
Dołączył: 11 Gru 2013
Piwa: 2/3
Skąd: Konin
|
| Wysłany: 2018-05-23, 22:50
|
|
|
| Socale napisał/a: | | forhend napisał/a: | ...
Nadal czekam na pomocną rade. |
Trzeba pewną sprawę wyprostować bo błądzicie.
To że aku ma 12,7V nie oznacza że takie napięcie jest podawane na wskaźnik i ma przy tym odpowiednio wskazywać.. |
Przecież napisałem ,że aku naładowane około 12,7 v,a na kapelkach które idą do uwalonego miernika(mierząc uniwersalnym cyfrowym voltomierzem) mam miedzy 4 v a 5 v...  |
_________________
forhend |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2018-05-23, 23:34
|
|
|
| A nie oczekiwałeś tam 12,7V ? |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
|
|
|
|
|
forhend
doświadczony pisarz
Twój sprzęt: Fiat Ducato 3.0
Dołączył: 11 Gru 2013
Piwa: 2/3
Skąd: Konin
|
| Wysłany: 2018-05-24, 07:49
|
|
|
| Socale napisał/a: | | A nie oczekiwałeś tam 12,7V ? |
Tak się składa,że nie  ,znam podstawy elektryki....Najprawdopodobniej musze szukac milivoltomierza,lub wskaznik wysterowania sygnału audio db,ze starego wzmaciacza audio.Chodi o jak najmniejszą opornosc ustroju(cewki)z trzech miernikow które mam wszystkie mają około 500om. |
_________________
forhend |
|
|
|
|
|
dziwaczek
Kombatant
Twój sprzęt: Fiat Ducato EuraMobil 625 1995r.
Nazwa załogi: dziwaczki
Pomógł: 17 razy
Dołączył: 30 Sie 2010
Piwa: 58/18
Skąd: Osowiec/Mazowieckie
|
| Wysłany: 2018-05-24, 07:50
|
|
|
Panowie to można prościej. Napięcie podawane na cewkę wskaźnika to max. 2V (pod obciążeniem wskaźnik + voltomierz równolegle), aby się ona wzbudziła to:
-voltomierz jak najbardziej czuły (mała cewka) tzw. typ mini,
- wywalamy rezystor z voltomierza
- podłączamy do wskaźników
- ustawiamy wskazówkę (blaszka do regulacji naciągu sprężyny - przesuwa się w obrocie, na obudowie jest taka śróbka z nacięciem) tak aby pokazywała to samo napięcie co na aku.
Taki ja wstawiłem działa dobrze (przełożyłem mechanizm i wyskalowałem, przełożyłem też skalę i obudowę) działa od ok. 7,5V czyli jakieś 1/4 wody (wskaznie strzałki)
http://allegro.pl/voltomi...7324652187.html
Powodzenia jakby co to pomogę. |
_________________
Dziwaczek II oraz Dziwaczek I
 |
| |
|
|
|
|
|
jacik
stary wyga
Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
|
| Wysłany: 2018-05-24, 09:29
|
|
|
Ja już bym tam pakował jakiegoś LCD w taka fajną dziurę
Ale to trzeba się znać lub komuś zlecić.
Jeżeli to samo napięcie to można wstawić gotowca na ledach i podpiąć pod 12V tylko będzie świecił w nocy  |
|
|
|
|
|
forhend
doświadczony pisarz
Twój sprzęt: Fiat Ducato 3.0
Dołączył: 11 Gru 2013
Piwa: 2/3
Skąd: Konin
|
| Wysłany: 2018-05-24, 09:38
|
|
|
| dziwaczek napisał/a: | Panowie to można prościej. Napięcie podawane na cewkę wskaźnika to max. 2V (pod obciążeniem wskaźnik + voltomierz równolegle), aby się ona wzbudziła to:
-voltomierz jak najbardziej czuły (mała cewka) tzw. typ mini,
- wywalamy rezystor z voltomierza
- podłączamy do wskaźników
- ustawiamy wskazówkę (blaszka do regulacji naciągu sprężyny - przesuwa się w obrocie, na obudowie jest taka śróbka z nacięciem) tak aby pokazywała to samo napięcie co na aku.
Taki ja wstawiłem działa dobrze (przełożyłem mechanizm i wyskalowałem, przełożyłem też skalę i obudowę) działa od ok. 7,5V czyli jakieś 1/4 wody (wskaznie strzałki)
http://allegro.pl/voltomi...7324652187.html
Powodzenia jakby co to pomogę. |
Nie żebym się czepiał,ale jednego nie rozumiem .i
Piszesz,że napiecie podane na cewke to max 2v,a dalej ,że przy zapełnieniu do 1/4 zbiornika podawane jest 7,5v.
Kalibrowanie ustroju(krecenie srubeczką jest mi znane i usuniecie oporów równierz .
U mnie przy zapełnieniu. na 100%aku i wody na kabelkach ,które idą na wkaznik to około 5;5v.Teoretycznie wydawało by sie to proste,wstawic voltomierz na 6v i finito.Niestety tak to nie działa.Wstawienie oporu miałoby sens gdyby wskaznik 6v po podłaczeniu i wcisnieciu przycisku sprawdenia wychylilby sie do końca. |
_________________
forhend |
|
|
|
|
|
dziwaczek
Kombatant
Twój sprzęt: Fiat Ducato EuraMobil 625 1995r.
Nazwa załogi: dziwaczki
Pomógł: 17 razy
Dołączył: 30 Sie 2010
Piwa: 58/18
Skąd: Osowiec/Mazowieckie
|
| Wysłany: 2018-05-24, 10:01
|
|
|
Trochę niezrozumiałeś:
- jak podłączysz sam miernik do kabelków do których był pierwotnie przylutowany wskaźnik (multimetr) to wskazuje ok. 6-10V
- ale jak podłączysz pod te kabelki - obciążenie tj. nowy voltomierz to napięcie na multimetrze spadnie do ok. 2V
- nowy wskaźnik musi mieć zakres max ok 3V a takiego nie znalazłem dlatego dałem taki na 10V tylko bez rezytora wbudowanego
- te 7.5V to nie napięcie mierzone a wskazanie na nowym zregenerowanym wskaźniku - zera się nie udało wyskalować

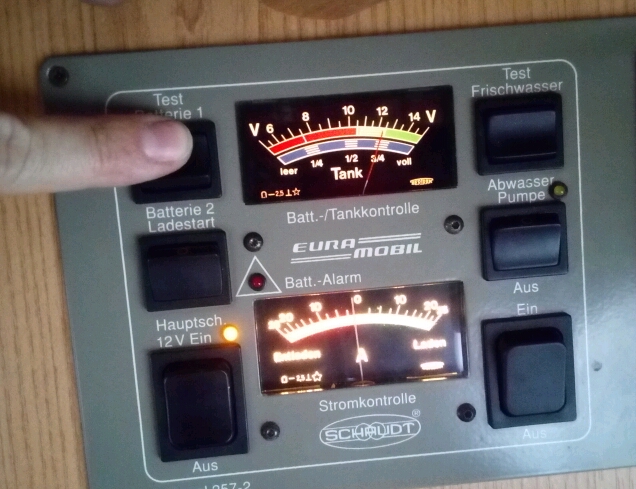

Odczyt napięcia akumulatora. |
 |
| Plik ściągnięto 4885 raz(y) 243,45 KB |

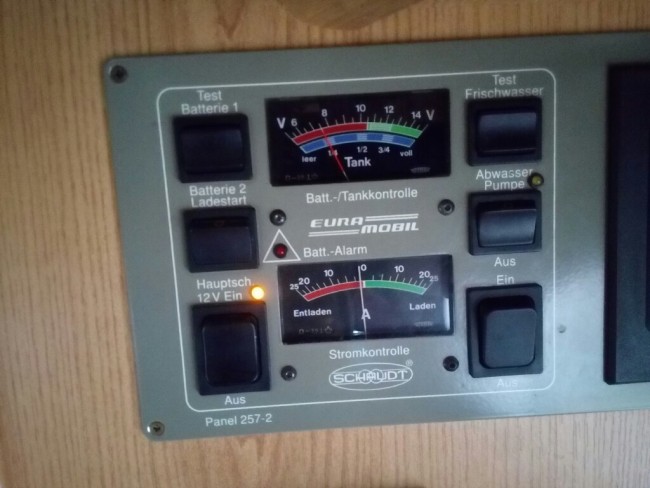

Nic nie wskazuje (górny) a właściwie wskazuje 1/4 zbirnika i napięcie ok 7-8V od tych wartości rusza pomiar |
 |
| Plik ściągnięto 8 raz(y) 144,48 KB |
|
_________________
Dziwaczek II oraz Dziwaczek I
|
| |
|
|
|
|
|
chemik
weteran
Twój sprzęt: Ford zabudowa EuraMobil
Nazwa załogi: Ela i Wojtek
Pomógł: 2 razy
Dołączył: 04 Lis 2014
Piwa: 115/19
Skąd: podlaskie
|
| Wysłany: 2018-05-24, 13:17
|
|
|
dla 'forhend'
miernik wyskalowania analogowy jak wyżej -byłby dobry po przeróbce - nr aukcji na allego - 7364180742
czułość - 500uA 675mV oraz 500uA 577mV.
Posiadam dwa takie jak na aukcji, jeden z podświetleniem
oddam po 5 zł + koszt przesyłki listowej poleconej  |
_________________
Chemik |
|
|
|
|
|
dziwaczek
Kombatant
Twój sprzęt: Fiat Ducato EuraMobil 625 1995r.
Nazwa załogi: dziwaczki
Pomógł: 17 razy
Dołączył: 30 Sie 2010
Piwa: 58/18
Skąd: Osowiec/Mazowieckie
|
| Wysłany: 2018-05-24, 14:21
|
|
|
| chemik napisał/a: | dla 'forhend'
miernik wyskalowania analogowy jak wyżej -byłby dobry po przeróbce - nr aukcji na allego - 7364180742
czułość - 500uA 675mV oraz 500uA 577mV.
Posiadam dwa takie jak na aukcji, jeden z podświetleniem
oddam po 5 zł + koszt przesyłki listowej poleconej |
Też się nad takim zastanawiałem - zawsze można zmniejszyć napięcie potencjometrem  |
_________________
Dziwaczek II oraz Dziwaczek I
|
|
|
|
|
|
|
|
