Cześć, jestem Radek

Od jakiegoś czasu jestem szczęśliwym posiadaczem VW T3.
Na razie był ogarniany technicznie, teraz pora na zabudowę.

Na pierwszy ogień pójdzie izolacja termiczna następnie elektryka.

Na izolację termiczną chyba już się zdecydowałem:
1. Podłoga
a) taśma butylowa
b) styrodur
c) alufox
d) sklejka gumowana
2. Ściany
a) taśma butylowa
b) piana polynor
c) alufox
d) panele boczne
Jakieś sugestie co do izolacji? Zależy mi na wysokiej jakości izolacji. zimą także zamierzam na weekendy w jakieś górki jechać.

Jeśli chodzi o elektrykę, to zależy mi na niezależności. Mam wstępną koncepcję, przeczytałem masę wątków na forum, ale elektrykiem nie jestem.
Planuję 3 obwody:
1. solar
2. przetwornica
3. gniazdko

planuję tak:

Alternator --> bezpiecznik --> separator ładowania --> ROZGAŁĘZIENIE
1. akumulator samochodowy
2. akumulator mieszkalny

gniazdko zewnętrzne --> bezpiecznik z różnicówką --> ROZGAŁĘZIENIE
1. stycznik (z drugiej strony będzie do niego podpięta przetwornica) --> listwa zasilająca --> sprzęty:
a) klimatyzator (chyba Fral fsc03 800w)
b) mała lodówka kompresorowa
c) webasto
2. prostownik --> styczniik (z drugiej strony separator ładowania) --> akumulator mieszkalny --> akumulator mieszkalny (dodatkowo regulator MPPT) --> aytomatyczny wyłącznik --> ROZGAŁĘZIENIE
a) bezpiecznik --> przetwornica napięcia --> stycznik (opisane powyżej)
b) odbiorniki (oświetlenie, gniazda zapalniczki, gniazda USB)

Solar --> bezpiecznik --> regulator MPPT --> akumulator mieszkalny (opisane wyżej)

Jak ogarnę jak dodać fotę z amatorskim schematem, to ją tutaj wrzucę.

Czy taki opis ma sens, czy coś pozmieniać? Zaznaczam, że pomoże mi to złożyć znajomy elektryk, jednak nie miał on z kamperami do czynienia, więc muszę ogarnąć komponenty.

Jakie komponenty użyć? jakie polecacie? Nie zależy mi na najwyższej półce, ale też nie chcę szrotu. Chciałbym, aby ten kamperek był w miarę samowystarczalny (przynajmniej przez jakiś czas.

PYTANIA (które mi pierwsze przychodzą do głowy)
1. Czy aku kwasowy będzie ok? tak koło 200Ah?
2. Ile wat panel?
3. Ile A i jaki regulator MPPT. Widziałem, że jest polecany Tracer 40A
4. Ile A i jaki prostownik
5. ile W i jaka przetwornica

Wyszedł przydługi post, ale pytań sporo a to mój pierwszy kamper (pewnie nie ostatni)

EDIT: dodane zdjęcia

---

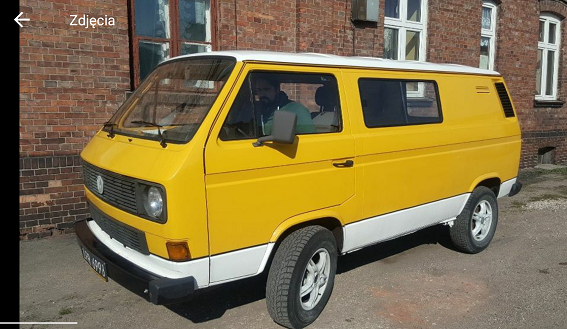

Screenshot_20190412-121808.png Mój busik z zewnątrz

Plik ściągnięto 3070 raz(y) 367,59 KB

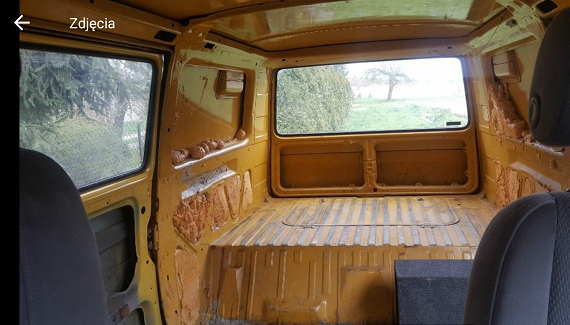

Screenshot_20190412-121828.png Mój busik wewnątrz

Plik ściągnięto 3070 raz(y) 354,67 KB

Camper - projekt instalacji elektrycznej.jpg Projekt instalacji

Plik ściągnięto 48 raz(y) 121,57 KB

[TomekM]

A zdjęcia jakies masz?

[Copper]

Dodane foty

[Copper]

Nikt nie doradzi?

Na razie solara zrobię z przetwornicą. czyli część instalacji.
Powiedzcie proszę, czy komponenty są OK. kierowałem się m.in. opiniami na tym forum i tym, co znalazłem.

Regulator MPPT Tracer 4215BN 40A + MT-50 + sensor temperatury

2 panele 100W ETFE z ALI:
Max moc: 100 W
Napięcie robocze: 17 V
Napięcie otwartego obwodu: 18 V
Prąd pracy: szczyt w pobliżu 4.5-5A
Prąd zwarciowy: 5.5A
Rozmiar panelu:1080*540*3mm,
Monokrystaliczny
(Będzie OK???)

Chcę zrobić własny akumulator z ogniw LifePo4 z Ali. Znalazłem paczkę 8 ogniw z Power BLS o parametrach:
Pojemność znamionowa 20A
Impedancja wewnętrzna 0.8 ±0. 1mΩ
Napięcie znamionowe 3.2 V
Maksymalny ciągły prąd rozładowania 200 (10C)
Cykl życia 3000 cykli 80% DOD

Do tego BMS:
Daly 12V LiFePO4 BMS 4S 80A/100A

Czy dobrze dobrałem komponenty???

[KASZUB]

Hej.

Ludzie jeszcze jeżdżą intensywnie to i na forum się tak nie zagląda...

Izolacja. Tasma butylowa sobie odpuść. Do niczego nie jest Ci potrzebna. Dużo waży i g..no daje. Niweluje rezonans A u Ciebie nie ma takich połaci blachy żeby drzala. Przestrzeni masz mało szczególnie na podłodze. Połóż Styrodur i starczy.

Z klimatyzacja bym nie szalał. Zrób dobra wentylację. Nie będziesz latem siedział w środku tylko na zewntarz. Okno dachowe byłoby ok ale możesz solarow nie zmieścić.

Poszukaj tematu świstaka o budowie energobloku. Tam jest wszytko dobrze opisane. Mialem link ale po zmianie tel wszystko uciekło.

Panele są tanie i dobre w hurtowni asat. Za 300W płacisz 500zl. Do tego jakiś mppt 30A . Azo digital Z Gdyni oferowało dobre ale chyba sie wycofali więc może tracer będzie ok.
Z azo możesz kupić przetwornice z miękkim startem. Najmniejsza z Eco Mode. Ruszy lodówkę i dziala bdb. Do tego aku duze. U mnie sprawdza sie fobrze zwykly kwasiak 185Ah . Nawet po rozładowania do 5V wrócił do siebie. Działa słabiej ale nadal działa....

Prostownik Nie polecę ponieważ nie używam. Jak narazie wszystko działa z paneli i ładowania podczas jazdy. Jeszcze się do gniazdka nie podłączyłem w podróży.


I to chyba tyle na teraz. Powodzenia.

[reaven22]

Z listy izolacji wywalił bym oprócz butylu jeszcze alufoxa. W aplikacji takiej jaka występuje w camperze alufox działa jak 5mm jakiejkolwiek pianki. Jego cudowne właściwości są przecenione. Lepiej przyłożyć staranności do dokładnego położeni piany.
Reszta jak Kaszub pisze, jest specjalistą ma 2 razy więcej zbudowanych camperów na koncie niż ja

[Copper]

Macie jakiś godny polecenia fajny sklep z częściami kamperowymi lub hurtownię elektryczną we Wrocławiu lub okolicy?

[KASZUB]

Copper, jakie części kamperowe chcesz kupić? Dużo jest zamienników. Kamperowe x4 licz.

[Copper]

Teraz głównie elektrykę robię.
W zeszłym tygodniu zamówiłem regulator MPTT z Ali Tracer 4215BN 40A oraz 2 elastyczne panele po 100W
muszę zrobić elektrykę, czyi kable, bezpieczniki, końcówki itp. gdzie najlepiej to kupić?
Zamówiłem też webasto z Ali, ciekawy jestem jak zadziała.

Z takich must have to jeszcze przetwornica, podobają mi się te AZO Digital z eco mode. fajne są też powersinus od Volta, mają już prostownik wbudowany... chyba wolę wszystko osobno.

PS trochę się pośpieszyłem, ta taśma alubutylowa już kupiona i położona na podłogę. Alufox też już czeka, więc już to wykorzystam.
Poza tym dociepleniem, regulatorem, panelami i webasto nic więcej nie mam, więc chętnie skorzystam z wszelkich sugestii

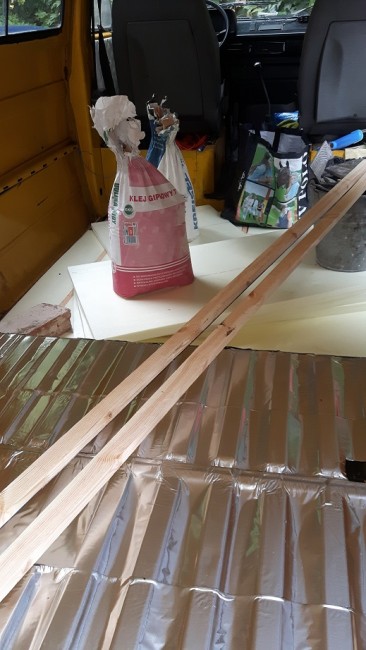

A tak wyglądają praca w weekend. najpierw dokładne mysie, potem odtłuszczenie, potem hammerite, alybutyl, styrodur 3cm z drewnianymi poprzeczkami. That's it

---


Plik ściągnięto 8 raz(y) 190,78 KB

[KASZUB]

Ten tracer to przesada... poza tym do paneli lekkich wystarczył by pwm za 60zl . Co ci tu radzić jak wychodzisz przed szereg. I tak zrobisz coś bez sensu. Działaj. Opisuj. Będziemy podziwiać.

[Copper]

Wszystkie rady chętnie przyjmuję, zamówiłem nim mi w poście poradziłeś...

Posiłkowałem się postem Świstaka:
https://www.camperteam.pl...p=710810#710810
W przyszłości nie wiem, czy nie dorzucę kilu paneli. Zależy czy wszystko będzie wydajnie chodziło

Mam 2 pytania, zakładając że będę chciał małą lodówkę i klimatyzację którą wcześniej opisałem (chcę mieć klimę bo tym busikiem na co dzień będę jeździł), jakiej mocy przetwornicy potrzebuję i jaki najlepiej aku brać? Moja dziewczyna też chce suszarkę do włosów używać, więc przetwornica musi to obsłużyć.

Myślałem o 2000W AZO z eco mode i aku AGM 200Ah (Volt?). czy taki zestawik będzie ze sobą dobrze współpracował?

[decumanus]

Najgorzej jak nikt nie odpisuje :/
Ja mam tego tracera do panela 350wat tylko dlatego ze planuje dolozyc drugi podobny. 40A to dlaCiebie za dużo.
Mam Aku200 Ah i po 3 dniach w polcieniu drzewa oliwnego musialem sie doladowac.
AZO 1000W wystarczy do lodowki. Na klime malo miejsca.
Alufoxa nie wyrzucaj, zrobisz z niego paroizolacje. Odkryta pianka bedzie chlonac wode. Zima ta woda bedzie sie wykraplac przy blasze. Od razu ci auta nie zezre ale znacznie zmniejszy izolacyjnosc pianki.

Poza tym powodzenia.
R.

Napisz jak postepy.
