[AndreLech]

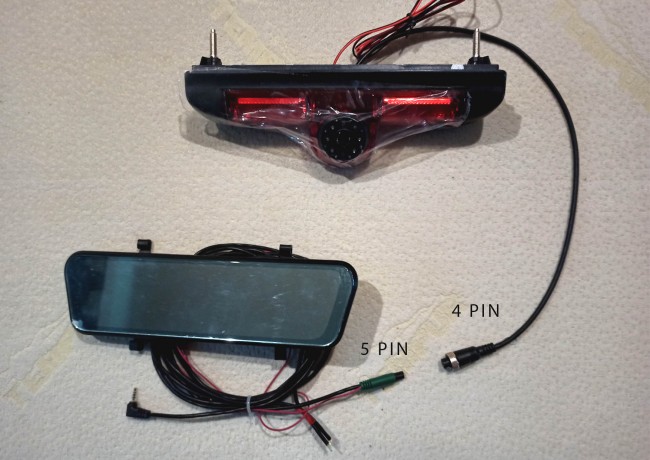

Szukam rozwiązania problemu połączenia kamery cofania z monitorem w lusterku. Monitor kupiłem osobno z dołączoną do niego małą kamerą która nie spełniała moich oczekiwań. Dokupiłem więc dedykowaną kamerę cofania do Fiata Ducato i ..zauważyłem swój błąd. Gniazda połączeniowe są rożne - Kamera ma duży wtyk 4 PIN-owy, monitor malutki wtyk 5 PIN-owy zakończony Mini Jack-iem.
Czy jest sposób aby te wtyki jakoś ze sobą połączyć? Szukałem w internecie kabli z odpowiednimi końcówkami, niestety bezskutecznie. W międzyczasie dowiedziałem się, że jeden z pinów w kamerze jest audio. Zależy mi tylko na obrazie bez dźwięku.
Proszę o jakieś wskazówki, pozdrawiam

---


Plik ściągnięto 21 raz(y) 258,42 KB

[Banan]

Szukam z Tobą...

[lechd]

U mnie przy wymianie kamery też nie pasowały wtyczki, ale człowiek z serwisu metodą prób i błędów ustalił który kabel jest do czego i wlutował do nowej wtyczki zgodnej z tą od monitora. I działa.

[smok_wawelski]

czy w komplecie z monitorem nie dostałeś jeszcze jednego kabla z giazdem 5pin i wyjściami na zasilanie oraz RCA ?
Droga wyjścia z Twojej sytuacji wydaje mi sie być zastosowanie przełączek w nast sposób
monitor DIN 5pin - DIN 5pin RCA - RCA kabel przez auto RCA - RCA-DIN 4pin - DIN 4 pin kamera (uprościłem pisząc DIN tu będzie mini DIN)
Takie przełączki kupisz bez problemu

Mam podobny monitor na 2 kamery bo u mnie jeszcze idzie 2-ga w prawe lustro zewn. - przydatna sprawa jak się raz na 1000 człowiek zapomni i stanie puszka za bardzo skośnie na skrzyżowaniu

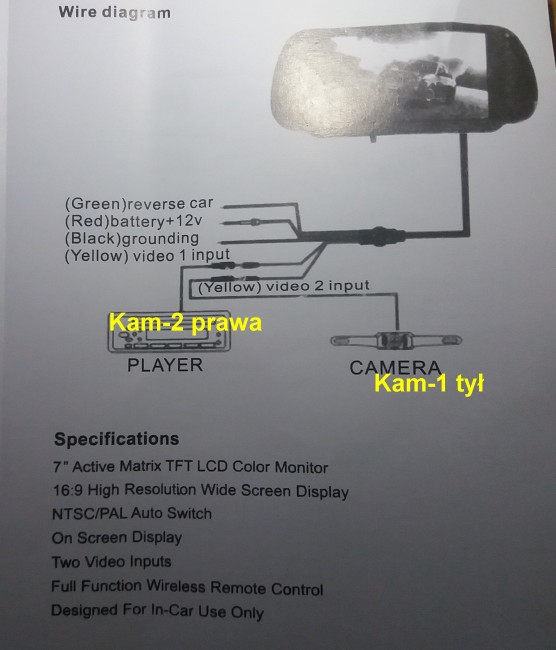

Zerknij na fotę z instrukcji co prawda u mnie jest w złączu więcej pin ale wykorzystywane jest właśnie 5
Jeśli wyeliminowac tę drugą - jak widać z uproszczonego schematu mamy potrzebne 4 pin

Wrzuc foty z Twoich instrukcji podłączenia i napisz lub sfoć co dostałeś z kamerą i monitorem - mysle że da się to ogarnąć nawet bez cięcia i lutownicy

---


Plik ściągnięto 18 raz(y) 549,56 KB

[Banan]

Szukałem...
Znalazłem chyba wszystkie możliwe przejściówki, z wyjątkiem Twojej
Ja bym zaniósł do jakiegoś fachowca, który by wymienił jeden, bądź drugi kabel, koszt niewielki i ograniczy ilość złączek.

[AndreLech]

Banan, No to ci zazdroszczę, a u tzw. fachowców też byłem, po trzech tygodniach stwierdzili, że nie potrafią sobie poradzić.

[AndreLech]

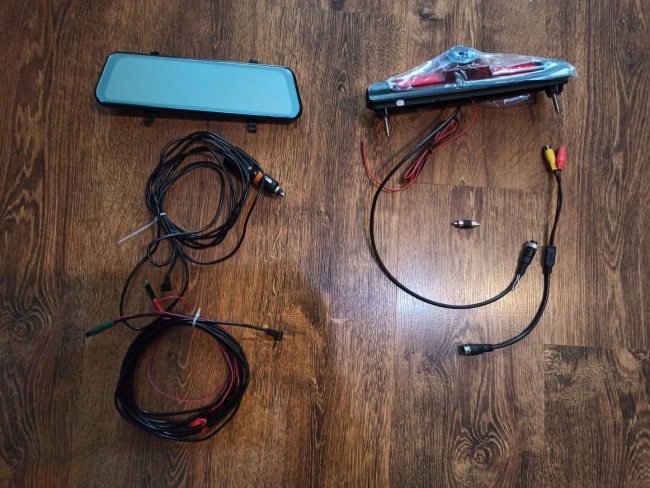

smok_wawelski, dostałem tylko tyle, bez instrukcji, do kamery jest jeszcze 6m kabel, który jest pod podsufitką. Końcówka 4PIN-owa.

---


Plik ściągnięto 20 raz(y) 501,39 KB

[smok_wawelski]

To był albo słaby fachowiec albo po prostu nie chciał sie za to brać

Spoko coś już wiemy - po stronie kamery wszystko jest normalnie. mini din na rca już jest to co leży pod kamerka z czerwona i żółta końcówka

Przewód przez auto ma z obu stron ma 4 pin a nie RCA - dobrze rozumiem ?
W monitor idzie mini jack ? daj na niego fote ile on ma styków widzi mi się ze 4 a do mini din 5 pin dochodzi jeszcze czerwony zapewne + zasilania

Pozostaje rozszyfrować tylko stronę 5 Din lusterka - skąd kupowałeś ? masz jakiś kontakt ze sprzedającym ? możesz poprosić o schemat podłączenia ? Takie coś powinno być z wyrobem i bardzo by ułatwiło.
Ewentualnie podaj namiar do oferty z lusterkiem - może coś udałoby się wyczytać


edit: post jest zmieniony bowiem ciut przede mną wrzuciłeś fote

[Spax]

Może w czymś pomoże »»» https://pl.wikipedia.org/wiki/Mini-DIN
Przy 4 i 5 są odnośniki (pinout diagram) do tego jak wyprowadzone są piny.

[AndreLech]

[Socale]

[AndreLech]

[smok_wawelski]

[Socale]

Tak, zrobię parę fotek i zapodam tu w temacie dla potomnych na przyszłość.
.
Andrzej, napisz jeszcze jaki kabel przeciągnąłeś w podsufitce, jakie są jego zakończenia, może foto jakieś uda się zrobić bo spodziewam się że ów kabel będziesz musiał wyjąć i również mi wysłać.
.
Gdy uzbrajałem swojego kampera w bieżący monitoring, jedną z kamer zamontowałem w lusterku prawym, właśnie dlatego, że obszar tył prawo skos nie był widziany ani w prawym lusterku ani nawet jak się wychylałem, ta kamerka załatwiła sprawę ogromnego martwego pola.

[AndreLech]
