[pearl]

Witam Szanowne Grono . Czy poradzi ktos jak podlaczyc przewody pradowe od lodowki Thetford N 3145 . wiem ze bialy i czarny to (-) a czerwony,brazowy,fiolet to (+) ,widok kostki . A z drugiej strony mam (+) i z enerogobloku (+) i (- ) jak to podlaczyc ??. Z gory dziekuje za pomoc

---

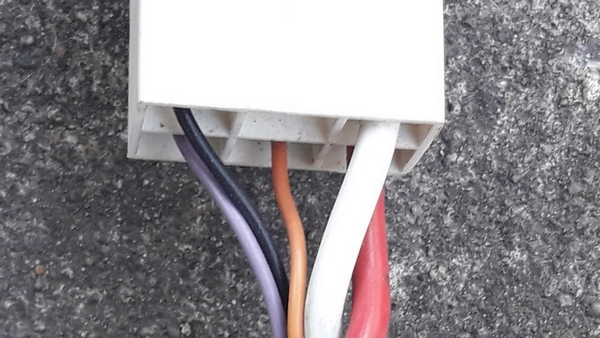

20210212_212559 (Kopiowanie) (Kopiowanie).jpg

Plik ściągnięto 3308 raz(y) 155,7 KB

[Socale]

Grube przewody to zasilanie grzałki 12V bo tam najwięcej amperów płynie.
Cienkie to zasilanie sterownika i sygnał z alternatora żeby lodówka w trybie automatycznym sama przełączyła się na 12V
Nie napisałeś z czym to chcesz podłączyć? To jest lodówka inna niż ta z fabryki kampera i chciałbyś ją wstawić i użytkować? Opisz dlaczego nie można Plug&Play.

[pearl]

Tak kupilem ta lodowke i chce wstawic do kampera ,przy lodowce jest kostka jak na zdieciu a w kamperze sa 3 przewody jeden plus , drugi plus z energobloku , trzeci minus z energobloku i chce to podlaczyc . Mysle ze w kostce bialy i czarny do minusa z energobloku ,a nie wiem jak plusy podlaczyc

[Socale]

Hm...
Nie mam wiedzy by coś bardziej rzeczowego napisać, znalezienie schematu dużo by pomogło w rozpracowaniu.

[pearl]

Hmm ze schematem to problem szukalem i nie znalazlem, ale dzieki za odzew,pozdrawiam

[serwis[at]ekipa007.pl]

W załączeniu DTRka.
Diagram str. 13.
Kostka str. 25.

---

N3104-N3150-Installation-and-Owners-Manual.pdf

Pobierz Plik ściągnięto 1993 raz(y) 1,68 MB

[Socale]

I tak oto wspólnymi siłami doszliśmy. Dzięki, piwko ode mnie już leci.
.

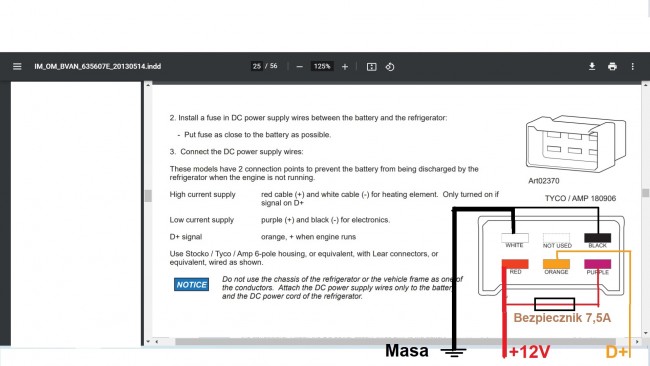

Pearl, masz tutaj uproszczony schemat tego o czym pisałem w pierwszym poście
Podłącz to sobie i sprawdź czy lodówka jest sprawna, jak będziesz ją wstawiał w kamperze, to instalacja elektryczna profesjonalnie będzie troszkę inaczej, ale w równie prosty sposób.

---


Plik ściągnięto 3181 raz(y) 28,33 KB


Plik ściągnięto 14 raz(y) 273,73 KB

[pearl]

Super ,dzieki bede to ogannial i dam znac . Dzieki wszystkim i pozdrawiam i oczywiscie piwka poszly
