Ocena schematu i doboru urządzeń i elektryki |
| Autor |
Wiadomość |
Zabol
początkujący forumowicz
Dołączył: 19 Maj 2023
Skąd: Warszawa/Jawrozno
|
 Wysłany: 2023-05-19, 11:04 Ocena schematu i doboru urządzeń i elektryki
|
|
|
Witam.
Uprzejmie proszę kolegów o rzucenie okiem na schemat i ewentualne uwagi.
Zarówno co do schematu jaki doboru urzadzeń i ich dopasowania po parametrach.
Kamper którego buduje to mały Nissan Primastar. Dla 2 osób więc zapotrzebowania dużo nie ma.
Jestem otwarty na konstruktywną krytykę.
Z góry dziękuję za konstruktywną krytykę

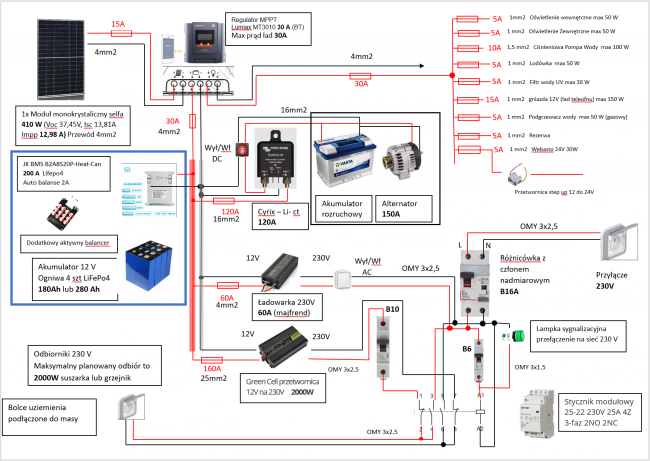

schemat v3.png
|
 |
| Plik ściągnięto 154 raz(y) 546,21 KB |
|
|
 |
|
 |
grzegunio
początkujący forumowicz
Nazwa załogi: Szaraki
Pomógł: 1 raz
Dołączył: 14 Mar 2010
Piwa: 4/1
Skąd: Warszawa
|
| Wysłany: 2023-05-23, 21:37
|
|
|
Witaj Zabol,
Kawał dobrej roboty !
Ja bym podłączył odbiorniki na 12V bezpośrednio do LiFePo4 i zastosowałbym jeszcze wyłącznik między aku i bezpiecznik 30A.
Jeżeli maks. obciążenie 230V ma być 2 kW, to moim zdaniem przetwornica powinna mieć moc 4 kW.
Jak tylko masz miejsce i fundusze pakuj aku 280A h.
Powodzenia !  |
_________________
Pozdrawiam,
grzegunio |
|
 |
|
|
joko
Kombatant
Twój sprzęt: N & B Ismove i Mobilvetta ZEH4
Pomógł: 12 razy
Dołączył: 17 Cze 2013
Piwa: 501/29
Skąd: Małopolska
|
| Wysłany: 2023-05-23, 22:37
|
|
|
Zamiast całej prawej dolnej ćwiartki schematu (przetwornica , ładowarka LiFePO4, stycznik robiący za przełącznik źródła zasilania) kup i wstaw coś takiego : https://korykcase.com.pl/POWER-SINUS-3000-12-230V-3000-9000-ZASILACZ-AWARYJNY-DUZEJ-MOCY-p4735
Jak przetwornica dla Ciebie za mocna to są chyba też mniejsze te Powersinus'y , ale osobiście polecam tego bo pewny sprawdzony i 3000W mocy ciągłej (9000W chwilowo) pozwala podłączyć i używać praktycznie każdy domowy sprzęt elektryczny.
W jednej obudowie masz mocną przetwornicę mocną ładowarkę i przełącznik źródła zasilania .
Podłączasz plus/minus z LiFePO4 , wejście 230V ze słupka , a na wyjście 230V podłączasz całą instalację (wszystkie gniazdka i odbiorniki 230V w kamperze) .
Aku LiFePO4 to 280Ah minimum.
Wywal też aku rozruchowy (zyskasz sporo kg) i tego Cyrix'a . Połącz samochód i zabudowę w jeden obwód 12V , a do rozruchu załóż baterię superkondensatorów |
|
|
|
|
|
Banan
Administrator
LIVE TO RIDE - RIDE TO LIVE
Twój sprzęt: Rapido 972M MB 2.9 TD
Nazwa załogi: Bananki
Pomógł: 30 razy
Dołączył: 09 Lis 2010
Piwa: 358/496
Skąd: Bolesławiec
|
| Wysłany: 2023-05-23, 22:55
|
|
|
| grzegunio napisał/a: | | Ja bym podłączył odbiorniki na 12V bezpośrednio do LiFePo4 i zastosowałbym jeszcze wyłącznik między aku i bezpiecznik 30A. |
Dobrze mówi, polać mu
Wyjcie z regulatora wykorzystaj sobie np. do ładowania telefonu itp.
Do zarządzania 230V AC bym zastosował autoamtyczny przełącznik źródeł zasilania
|
_________________
Pozdrawiam - Darek
 |
|
|
|
|
|
joko
Kombatant
Twój sprzęt: N & B Ismove i Mobilvetta ZEH4
Pomógł: 12 razy
Dołączył: 17 Cze 2013
Piwa: 501/29
Skąd: Małopolska
|
| Wysłany: 2023-05-23, 23:15
|
|
|
| Banan napisał/a: | | grzegunio napisał/a: | | Ja bym podłączył odbiorniki na 12V bezpośrednio do LiFePo4 i zastosowałbym jeszcze wyłącznik między aku i bezpiecznik 30A. |
Dobrze mówi, polać mu
Wyjcie z regulatora wykorzystaj sobie np. do ładowania telefonu itp.
Do zarządzania 230V AC bym zastosował autoamtyczny przełącznik źródeł zasilania
|
Oczywiście że odbiorniki 12V do aku a nie na wyjście regulatora PV .
Przy zastosowaniu tego Powersinus'a przełącznik źródła zasilania jest zbędny , bo jest już w urządzeniu . |
|
|
|
|
|
grzegunio
początkujący forumowicz
Nazwa załogi: Szaraki
Pomógł: 1 raz
Dołączył: 14 Mar 2010
Piwa: 4/1
Skąd: Warszawa
|
| Wysłany: 2023-05-24, 09:14
|
|
|
| Banan napisał/a: | | grzegunio napisał/a: | | Ja bym podłączył odbiorniki na 12V bezpośrednio do LiFePo4 i zastosowałbym jeszcze wyłącznik między aku i bezpiecznik 30A. |
Dobrze mówi, polać mu
Wyjcie z regulatora wykorzystaj sobie np. do ładowania telefonu itp.
Do zarządzania 230V AC bym zastosował autoamtyczny przełącznik źródeł zasilania
|
Ten przełącznik ma wydajność prądową maks. 8A !!! |
_________________
Pozdrawiam,
grzegunio |
|
|
|
|
|
Zabol
początkujący forumowicz
Dołączył: 19 Maj 2023
Skąd: Warszawa/Jawrozno
|
| Wysłany: 2023-06-13, 13:03
|
|
|
| grzegunio napisał/a: | Witaj Zabol,
Kawał dobrej roboty !
Ja bym podłączył odbiorniki na 12V bezpośrednio do LiFePo4 i zastosowałbym jeszcze wyłącznik między aku i bezpiecznik 30A.
Jeżeli maks. obciążenie 230V ma być 2 kW, to moim zdaniem przetwornica powinna mieć moc 4 kW.
Jak tylko masz miejsce i fundusze pakuj aku 280A h.
Powodzenia ! |
Dzięki , Ideą podłączenia przez regulator była możliwość sprawdzania w aplikacji regulatora aktualnego poboru prądu. Zakładam że regulator takie parametry mi wyświetli i że będzie też archiwizował takie informacje co pozwoli mi oszacować w dłuższej perspektywie czasu jak wygląda zarządzanie energią w kamperku. Ewentualnie jak bezpośrednio do akumulatora podłączę odbiorniki to jakieś dodatkowe urządzenie monitorujące pobór prądu bym musiał zainstalować co też jest prądo żerne. Cos polecacie budżetowego ?
Dzięki za poradę. niestety już mam zakupioną ładowarkę, trochę też nie jestem fanem mulit urządzeń. Wolę kilka osobno bo w razie awarii można łatwiej się ratować. Ale nie znałem tego urządzenia i faktycznie bardzo ciekawe i interesujące rozwiązanie. Może jak się okaże że braknie miejsca to właśnie go wykorzystam, dzięki wielkie !!
Co do super kondensatora to będzie następny etap po skończeniu kamperka, ale musze się wyedukować na ten temat jeszcze. Na razie zostaje Cyrix. Czy może to podłączenie wyglądac tak jak na schemacie? ktoś mi kiedyś zarzucił żeby tam wsadzić ładowarkę DC DC. Chodzi mi po głowie dla bezpieczeństwa LiFePo4 coś takiego jak MR20 TECHTRON taki separator co dociąga napięcie do 14V dla LiFePo4. Co myślicie chyba lepiej ? czy Cirix całkiem styknie ?
| grzegunio napisał/a: |
Ten przełącznik ma wydajność prądową maks. 8A !!! |
8A ale chyba dla 230V co daje jakieś 1500 W, Faktycznie Trochę mało. Zrobiłem na przekaźnikach bo nie znalazłem przekaźnika co puści prąd ze słupka rzędu 16A a chce bezpiecznikiem 8A ograniczać włączanie większych obciążeń w momencie pracy na przetwornicy a zabezpieczeniem 16 A puści przy pracy ze słupka.
Nie mogę znaleźć tabeli która pokazuje obciążalności prądowe przekrojów dla kabli (linki) ale dla pądu stałego. Są ogólne tabele do 600V ale pytanie czy obciążalność długotrwała okablowania dla prądu stałego jest inna niż dla 230V zmiennego ? czy to ta sama tabela ? |
|
|
|
|
|
jachu
początkujący forumowicz
Dołączył: 28 Lis 2021
Postawił 6 piw(a)
Skąd: Szczecin
|
|
|
|
|
|
Meyer
doświadczony pisarz
Twój sprzęt: Iveco Daily
Dołączył: 27 Cze 2020
Piwa: 11/7
Skąd: Mazovia
|
| Wysłany: 2023-12-11, 17:52
|
|
|
Pamiętaj że BMSy często mają tak że prąd rozładowania 200A a prąd ładowania 100A.
Zatem może się tak zdarzyć że DC-DC będzie nawet wskazane.
Warto zobaczyć w kartę techniczną BMSa.
Prąd stały czy zmienny dla przewodu nie ma znaczenia. Róznica może być w izolacji i kolorze izolacji. |
|
|
|
|
|
|
|
