[siemie]

Mam problem z uruchomieniem bojlera Trumy 10L, mianowicie zapala się po próbie uruchomienia czerwona lampka, postanowiłem sprawdzić sterowanie, które jest umieszczone na płytce drukowanej.

Ponieważ nie ma nigdzie w Internecie schematu, został on zdjęty z płytki drukowanej odręcznie. W załączniku jest zdjęcie płytki, schemat na życzenie mogę wysłać mailem, może się komuś przyda.

Po wstępnym sprawdzeniu płytki, sterowanie wygląda na sprawne, uszkodzenia trzeba poszukać poza nim. Oczywiście skorzystam z porad innych użytkowników i sprawdzę odpowietrzenie przewodów gazowych, oraz odpływ spalin.

Być może trzeba zajrzeć do wnętrza bojlera ale nie bardzo chce mi się go rozbierać , chyba że moje próby naprawy nic nie pomogą.

Jeśli będę miał jakiś sukces, oczywiście się nim podzielę, być może komuś się przyda w przyszłości.

pozdrawiam wszystkich

---

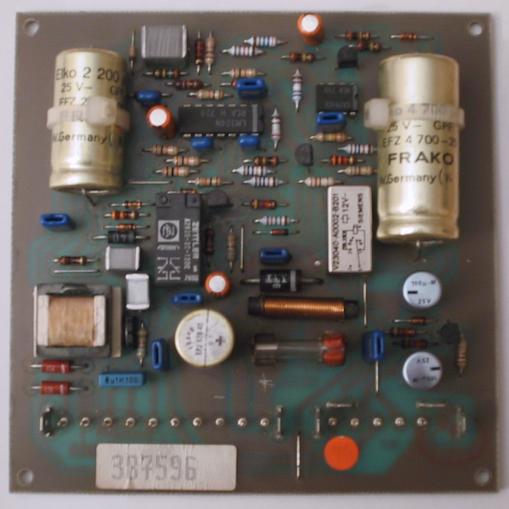

truma-sterowanie.jpg zdjęcie płytki sterowania Bojlera Truma

Plik ściągnięto 37146 raz(y) 31,71 KB

[tatkog]

U mnie zapaliła się czerwona lampka jak ne była zdjęta osłonka komina od boilera przy uruchamianiu .

[siemie]

Takie rzeczy jak brak wody i gazu, zamknięty komin to sprawdziłem. Nie robiłem jeszcze odpowietrzenia przewodów gazowych jak ktoś zasugerował. Słychać że palnik na chwilę się zapala i zaraz gaśnie.
Na razie sprawa nie jest pilna, kamper czeka do wiosny, przez ten czas może uda się uporać z tym problemem.

pozdrowienia

[eler1]

a może coś z czujnikiem płomienia się dzieje tak jak w lodówce chyba termopara czy coś takiego

[martes]

ja mam dokładnie taki sam problem ale też sobie darowałem w tym roku ,czekam do wiosny...

[siemie]

[kazbar]

Walczyłem z tą czerwoną lampką dobre pół roku. Też mi się nie chciało rozbebeszać bojlera ale w końcu dobrałem mu się do skóry.
Okazało się, że nie jest jego budowa tak bardzo skomplikowana jak mi sie wydawało. Po zdjęciu opaski zaciskowej łączącej płaszcz z kociołkiem uniosłem ten ostatni do góry (bez rozpinania przewodów elektrycznych) i juz miałem dostęp do palnika. Pracą palnika steruje takie małe gówienko w postaci drucika, który rogrzany do czerwoności płomieniem zapewnia prawidłową pracę bojlera. Jeśli drucik z różnych przyczyn ostygnie (np. skończył się gaz lub dziwnym trafem zgasł płomień), to wtedy usłuszysz ciche stuknięcie (zawór odcinający gaz)i wtedy zapala się czerwona lampka.
W moim bojlerze przepalił się właśnie ten diabelski drucik mniej więcej w połowie swej długości. Zaryzykowałem i wyciągnąłem go kombinerkami na długość odpalonej części z ceramicznej osłony (przed palnikiem). Pożegnałem się z żoną i dziećmi, pomodliłem solidnie, odkręciłem zawór gazowy i włączyłem zasilanie. Palniczek zapalił się jak fabryka przykazała, zawór nie dał o sobie znać swoim głuchym stuknięciem, czerwona lampka nie zapaliła się a po chwili ...z kranu popłynęła ciepła woda.
Nie wyleciałem w powietrze, portfel nie ucierpiał (o mały włos nie kupiłbym nowego za 1800 zł)...ale...ile sie spociłem i najadłem strachu, to ja tylko wiem!
Ilekroć teraz pławię się w gorącej wodzie pod prysznicem to mam w pamięci ten mały głupi drucik, który zjadł mi tyle nerwów.

PS. Jeśli jednak wylecisz w powietrze ze swoim kamperkiem, to nie mów, że ja ci tak kazałem. Mnie się udało nie patrzeć na kamperyzm Z Góry w myśl "głupi ma zawsze szczęście".

[siemie]

[kazbar]

[siemie]

[Mirekmat]

Witam.
Panowie.
Ten Wasz drucik to nic innego jak świeca jonizacyjna.Nie będę opisywał jak działa w każdym bądż razie odczytuje ona czy jest płomień jeżeli tak to powoduje automatyczne otwarcie zaworu gazowego.Świece takie są do kupienia więc nie widzę powodu aby je "naciągać" czy cóś podobnego.Oryginalna ma odpowiednią długość i jest umieszczona dokładnie gdzie powinna a "skracane" nie zawsze są umiejscowione odpowiednio.Koszt świecy nie jest zabójczy więc może nowa
iłego dnia Mirek

[Robin]

Witam.
Panowie.
Ta Wasza "świeca jonizacyjna" to nic innego jak termopara (termoelement) w której indukuje się sila elektromotoryczna (SEM) w postaci mV. Jak nie jest podgrzana to nie "odczytuje", że jest płomień i nie wywołuje skutku w postaci otwarcia zaworu gazowego.
Jak wszystko działa to po co nowa ? Nie wiąże się to z jakimkolwiek zagrożeniem.
Pozdrawiam - Robin

[kaimar]

[Robin]

Kaimarku - a nie da się tego podciągnąć pod takie współczesne wydanie "termopary" ?
Przy odrobinie wyobrazni....... .Skutek jest przecież taki sam. A ile się można nowych rzeczy przy okazji dowiedzieć. Chylę czoła Kaimar. Pozdrawiam - Robin

[janusz]

Oj nie można. Nie można mylić pojęć. Tam istnieją fundamentalne różnice. A my kamperowcy musimy być dokładni i precyzyjni.
A dlaczego musimy?
Nie wiem
Tak żeby coś napisać.
