[Suliki]

tak jeszcze patrząc na zdjęcie to JP4 wygląda za zwykłe konektorowe złącze, więc jak je wypniesz to powinno się dać wysunąć czerwony kabel z konektorem z PIN3 i wsunąć go na PIN4 . W konektorach damskich jest taki cypek co go trzeba nacisnąć małym śrubokrętem i wtedy się wysunie. To ma tylko sens jak na PIN 4 masz 12V. To może zostać na docelowo do następnej zimy i naprawy energobloku . obchodzimy tylko przekaźnik który i tak masz w lodówce.

[Rav]

[Suliki]

ta, pewnie zamiast iść od alternatora do energobloku i potem do lodówki to poszli z ominięciem energobloku. Brak napięcia na PIN3 i J4 generalnie sugeruje walnięty przekaźnik ale ponieważ są wlutowane... zaproponowane rozwiązanie nie naprawia energobloku ale przywraca funkcjonalność ( oby ) powodzenia !

[Rav]

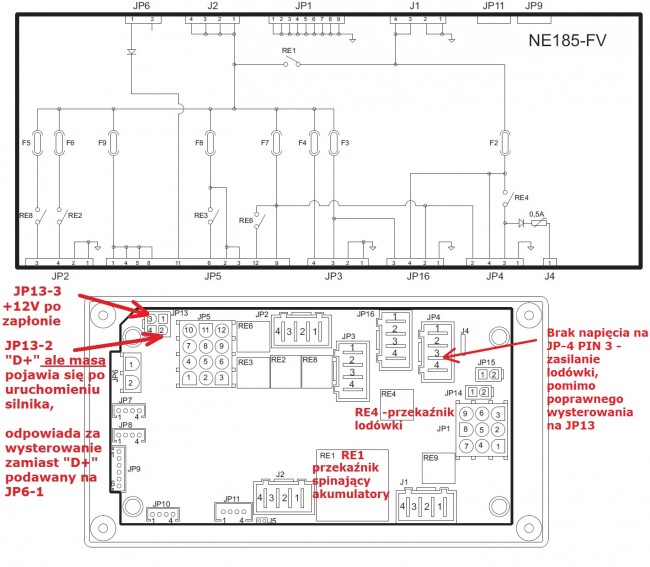

Tak więc sytuacja po pogłębionym researchu wygląda jak na schemacie.

Dokumentacja z sieci niestety uwzględniała tylko jeden wariant podłączenia. W praktyce są dwa i u mnie wykorzystano właśnie ten drugi. A mianowicie elektroblok informację o tym, że silnik pracuje pozyskuje wyłącznie przez złącze JP13. Plus podany jest na PIN 3, a info, że alternator pracuje sygnalizowane jest "masą" przez PIN 2. U mnie sygnały docierają prawidłowo na JP13, więc badać należy to co w elektrobloku.

Idąc dalej, wiem, że lodówka winna zostać zasilona na JP4 PIN3 po prawidłowym podaniu napięcia na JP13. U mnie niestety PIN3 na JP4 jest pozostaje bez napięcia. Poszukując przyczyn przeprowadziłem test ciągłości obwodu miernikiem na PIN3 (+12V na lodówkę z akumulatora rozruchowego po uruchomieniu silnika) i PIN4 (+12V z akumulatora rozruchowego bezpośrednio na lodówkę) na JP4. Wynik mnie nie zaskoczył, bowiem wyszło, że obwód jest otwarty, czyli przekaźnik lodówki RE4 na 99,9% jest otwarty (czy się zwiera po podaniu zasilania z altka, nie mam jak w 100% sprawdzić, ale skoro nie ma napięcia na JP4 PIN3, to chyba nie).

Wiem, że jestem blisko postawienia diagnozy, wiem, że niedomaga gdzieś elektroblok i obstawiam RE4. Jakieś inne koncepcje?

---


Plik ściągnięto 15 raz(y) 340,71 KB

[Suliki]

pytanie czy chcesz naprawić czy obejść problem ? Jaki jest dokładnie typ twojego energobloku ? Znalazłem taki opis JP13 ale reszta wyjść/ wejść to nie do końca pasuje do zdjęcia twojego okablowania

[Suliki]

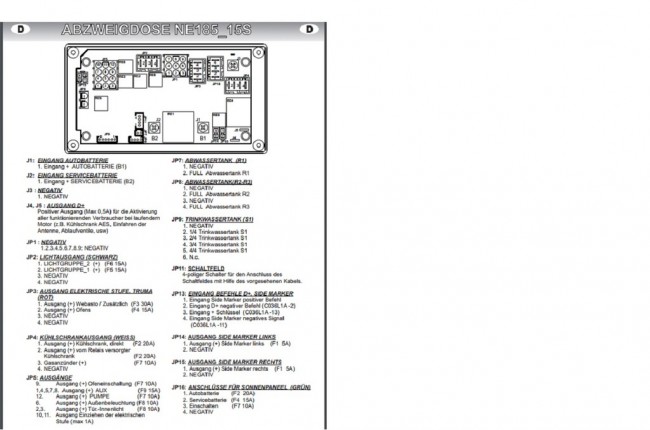

tu opis i schemat

---


Plik ściągnięto 24 raz(y) 97 KB

[Suliki]

to chyba pasuje, oznaczenia takie samo ale jest JP13 tak jak u ciebie i J4 też, Włosi....

https://www.fichier-pdf.f...-kit-ne185t.pdf

[Suliki]

strona 11ta

[Rav]

Suliki, właśnie ten schemat odnalazłem w sieci i ten schemat przybliżył mnie do opisanych ustaleń (odpowiada podłączeniom mojego elektrobloku, co opisałem na swoim rysunku).

Problem oczywiście chcę rozwiązać. Podejrzewam jak już opsiałem RE4, ale pewności jeszcze nie mam. Stąd pytanie co jeszcze mogę zweryfikować przed wypięciem bloku do naprawy?

[andi at]

Wczoraj wymieniłem bezpiecznik i lodówka chodzi na 12 ,a majówkę zjechałem na gazie bo nie wiedziałem gdzie go szukać

[Rav]

Andi at - bezpiecznik w 100% sprawny

[Suliki]

Jedna rzecz mi ciągle nie pasuje. Nawet w nowym schemacie jedynym miejscem gdzie D+ wychodzi na lodówkę jest J4, jak tam nie miałeś nic podpiętego to oznacza, że D+ jest podane bezpośrednio na lodówkę z pominięciem energobloku ( i dobrze by było ) . Możesz sprawdzić czy D+ pojawia się bezpośrednio na złączu przy lodówce ? Jak tak to przepij PIN 3 na PIN 4 i wszystko powinno działać bez rozbierania energobloku. Jak chcesz naprawiać to stawiam na przekaźnik RE4 lub jego sterowanie.

[Rav]

J4 to tylko dodatkowa opcja zasilenia D+ dodatkowych urządzeń. To nie jest obligo, a w odniesieniu do lodówki powiedziałbym, że chyba bez związku.

[Suliki]

no nie tam jest dokładnie opisane : lodówka AES ale oczywiście można podać D+ bezpośrednio na lodówkę z pominięciem tego wyjścia. Jak tak jest jest to zmiana PIN zasilania rozwiąże problem.

[Rav]

Przekaźnik RE4 na stole. Tak jak podejrzewałem nie pracuje. Oba obwody pozostają otwarte, więc jest zawieszony na amen.

Teraz inny problem. Skąd wziąć przekaźnik FRS3MC-S DC12V (1005)?

W Chinach są po 1,5$, ale nie będę czekał 2 miesiące. Ktoś coś?

Na razie znalazłem do przymierzenia HFKC 012-ZST
