[Rav]

Sprzęcik to duży Dometic (oddzielna zamrażarka), rocznik 2010.
Hula na 230V i na gazie. Przy 12V czerwona kontrolka i automatycznie przerzuca na gaz (lub 230V jeśli tylko jest). W zeszłym roku 12V działało bez zarzutu.

Dodatkowe info:
1. był dokładany wiatraczek (raczej bez związku o ile czegoś przy okazji się nie zepsuło)
2. napięcie ładowania w czasie jazdy to ok. 13,5V (po dłuższej jeździe), 13,8V (w fazie początkowej). Aku zabudowy spada w czasie jazdy z 14,4V do 13,5-13,3,V (wygląda na słabo doładowywany lub nie ładowany w ogóle - ciężko to określić bo solar też coś od siebie dorzuci). Tak sobie dedukuję, czy przypadkiem z racji za niskiego napięcia, lub nie ładowania w czasie jazdy zabudowy w ogóle lodówka nie rozpoznaje po prostu pracy silnika i nie załącza 12V.

[zbyszekwoj]

A moze grzałeczka 12V

[Suliki]

Jak to jest automat ( AES ) to jest na płytkę przyłączeniową podany + z alternatora ( D+ ) , to rozpoznaje w trybie automatycznym czy jest prąd z alternatora i tym wysterowuje na grzałkę 12V. Możesz sprawdzić czy tam się pojawia napięcie ( woltomierz albo żarówka samochodowa w szereg ) w momencie odpalenia silnika. Jak tak to może być problem z przepaloną grzałką ale u mnie np przełączało na grzałkę i nie raportowało problemu pomimo, że była spalona. A w trybie ręcznym mrozi na 12V ?

[Rav]

Nie działa na 12V bez względu czy ręcznie, czy na auto.

Do grzałki to chyba musiałbym wyrywać lodówkę.
Do płytki powinienem dostać się przez górną kratkę.

Może dzisiaj porzeźbię.

[Suliki]

no wymiana grzałki nie należy do przyjemnych, obie są w tym srebrnym rulonie który trzeba rozwinąć .... jakoś mi się udało odsuwając lodówkę od tylnej ścianki i miałem duże kratki wentylacyjne. Jak dostaniesz się płytki przyłączeniowej to odepnij grzałkę 12V ( input heating element 12V DC ) i zobacz czy wtedy da się włączyć ręcznie na 12V. Ja się da bez alarmu to mogła się przepalić dając zwarcie w obwodzie i może dlatego sygnalizuje błąd .

[lepciak]

[Rav]

Panowie, dzięki za podpowiedzi. Jak tylko znajdę chwilkę popędzę do auta i pokombinuję. O postępach poinformuję (mam nadzieję, że jeszcze w tym tygodniu - wiem, że głupio brzmi, ale naprawdę czas jest u mnie w deficycie).

[zibikruk]

Zasilanie 12V lodówki "przychodzi" z alternatora - sprawdź czy pojawia się przy obrocie ok.1200 obr/min silnika.
Jeśli jest - sprawdź czy jest połączenie energobloku z grzałką (może bezpiecznik?).
Można również sprawdzić, czy grzałka posiada jakąś oporność.

Jeśli wszystko jest spełnione to albo płytka sterująca lodówką lub grzałka.

[Rav]

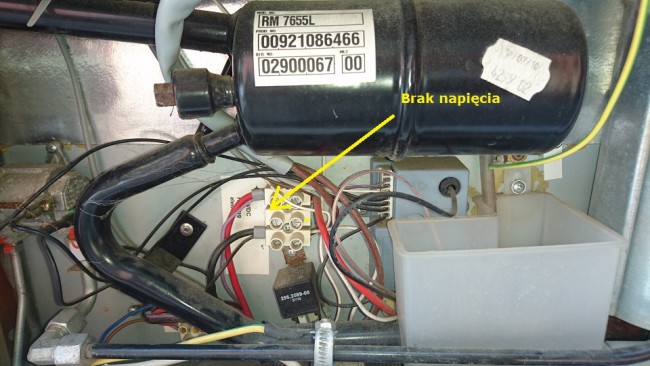

No więc na kostce nie mam napięcia (a chyba powinno być bez względu na obroty silnika).
Zdjęcie w załączeniu.

Bezpieczniki w elektrobloku całe, więc obstawiałbym: inny bezpiecznik po drodze lub uszkodzony przewód.

---


Plik ściągnięto 29 raz(y) 231,7 KB

[Suliki]

a sprawdź co zapina ten przekaźnik pod kostką i czy jest sprawny ?

[Suliki]

ze schematu wynika, że ten przekaźnik zapina grzałkę , jak jest niesprawny to nie ma zasilania na grzałce. Sprawdź go albo możesz sprawdzić czy na stykach 30 i 87 jest przejście po przełączeniu na 12V. Zasilanie przekaźnika : 85 i 86 białe kabelki, zwierane 30 i 87 czerwony

[Suliki]

co niestety nie zmienia faktu, że wskazanym przez ciebie zacisku musi być 12V bo przekaźnik jest po a nie przed ... na te zaciski powinno przychodzić 12V z instalacji

[kaimar]

Silnik pracuje, bezpieczniki OK, kable OK i kostki OK a napięcia niema? Obstawiam w ciemno uszkodzone ustrojstwo zwane w pewnych kręgach elektroblokiem.

[Rav]

Elektroblok generlanie niby pracuje (ładuje z sieci oba akumulatory). Bezpieczniki bezpośrednio na elektrobloku są sprawne. Pytanie, czy po drodze gdzieś nie ma jeszcze jakiegoś bezpiecznika (ponoć czasem jest dodatkowy bezpiecznik w słupku za siedzeniem pasażera).

Będę szukał. Pytanie w razie czego kogo ogarniętego wziąć do weryfikacji/naprawy elektrobloku?

[Suliki]

to jest generalnie tylko "+" z instalacji , pytanie gdzie podpięty. Zakładając, że wszystkie inne funkcje lodówki działają więc zasilane z energobloku na panel jest podawane, na grzałkę powinno być osobne wyjście zabezpieczone +/- 20A. Dla testu możesz po prostu podpiąć kabel + z akumulatora pod ten zacisk ( dobrze zabezpieczyć bezpiecznikiem 20A ) i sprawdzić czy lodówka działa.
