 Wysłany: 2015-09-10, 03:52 Kolejny kamper, Citroen Jumper
|
|
|
Cześć
Chciałem się pochwalić paroma zdjęciami z budowy kampera na Fiacie Ducato (Jumper, Boxer).
Niestety część elementów była już zamontowana w kamperze, więc nie mam na to wpływu. Okna dachowe pomylone miejscami, izolacja nie z tego co trzeba, brzydkie fotele, klima z czasów dinozaurów, tanie, wybrakowane okna z przyczepy, użycie taniej pianki do wypełnienia szczelin itd.
Jednak i tak wyszło OK.
Stelaż spawany metodą TIG, żeby był przetop ale jednak bez glutów i potrzeby szlifowania. Na to idzie sklejka, więc ma być płasko |
 |
| Plik ściągnięto 225 raz(y) 50,3 KB |
Stelaż łóżka. Mało stali aby było lekko, ale wystarczająco sztywno, gdyż stelaż jest przymocowany do ścian samochodu |
 |
| Plik ściągnięto 225 raz(y) 73,31 KB |

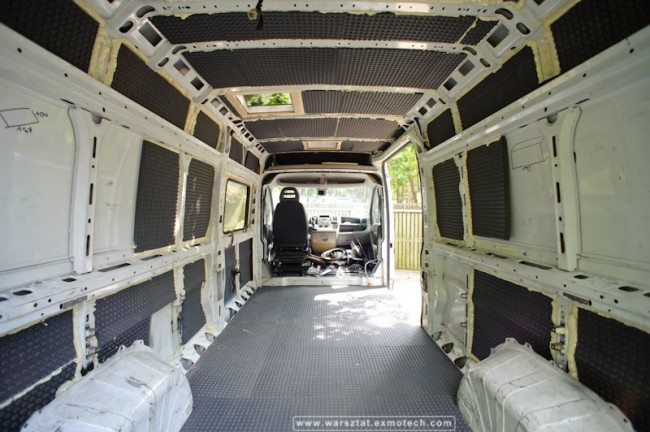

Pusty blaszak z wieloma rzeczami zrobionymi przez poprzednika |
 |
| Plik ściągnięto 235 raz(y) 136,27 KB |
|
|
 |
|
 |
Pancio
trochę już popisał
Dołączył: 01 Lip 2011
Otrzymał 13 piw(a)
|
| Wysłany: 2015-09-10, 03:54
|
|
|
Kolejne fotki.

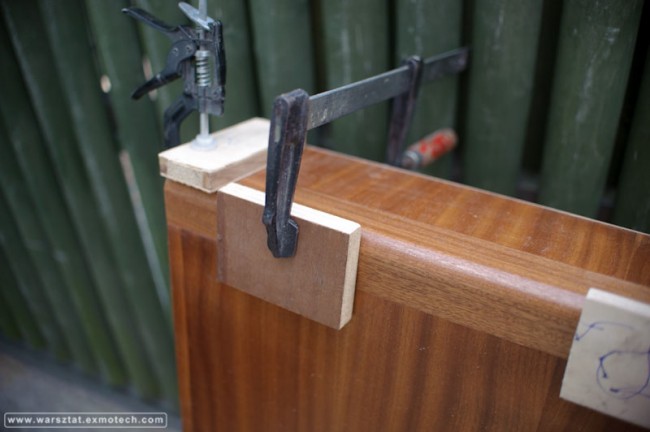

Klejenie fornirowanych narożników mebli. |
 |
| Plik ściągnięto 207 raz(y) 72,96 KB |

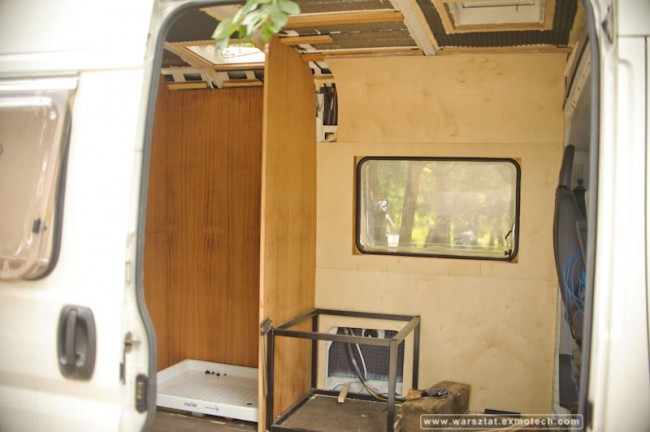

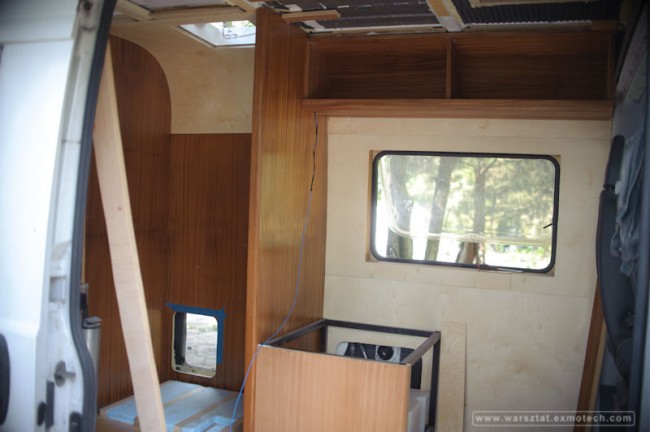

Powolna budowa kabiny i pierwszej ścianki |
 |
| Plik ściągnięto 235 raz(y) 88,76 KB |
|
|
 |
|
|
Pancio
trochę już popisał
Dołączył: 01 Lip 2011
Otrzymał 13 piw(a)
|
| Wysłany: 2015-09-10, 03:58
|
|
|
Użyte materiały to lekkie drewno Ceiba w postaci sklejki oraz płyty stolarskiej. Fornir naturalny z drewna mahoniowego. Blat stołu lekki, z płyty Ceiba, pokryty fornirem z drewna klonowego. Obramowanie blatu to również naturalny klon.

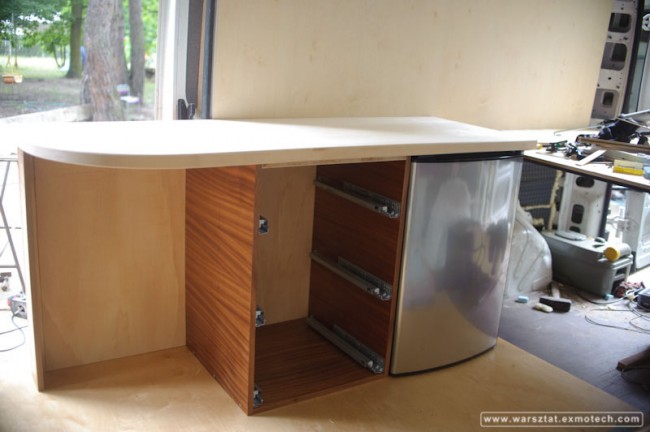

Przymiarka szafki kuchennej. |
 |
| Plik ściągnięto 237 raz(y) 83,49 KB |

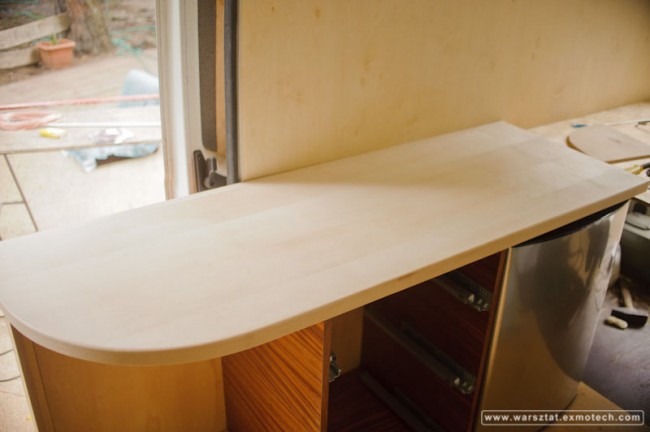

Blat klonowy |
 |
| Plik ściągnięto 206 raz(y) 71,7 KB |

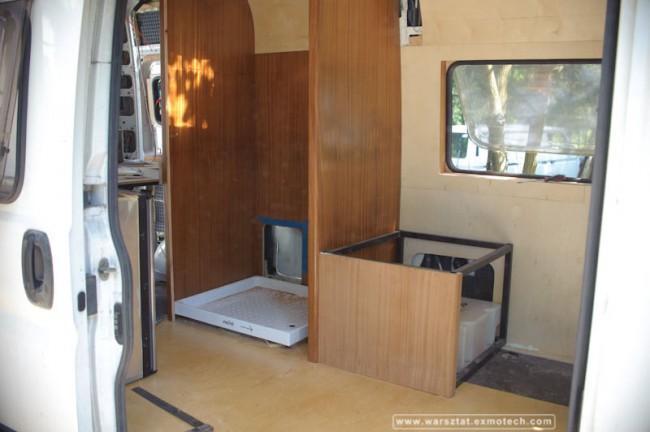

Przymiarka prysznica i zbiornika na wodę |
 |
| Plik ściągnięto 218 raz(y) 86,74 KB |
|
|
|
|
|
|
Pancio
trochę już popisał
Dołączył: 01 Lip 2011
Otrzymał 13 piw(a)
|
| Wysłany: 2015-09-10, 04:01
|
|
|
Kolejna porcja zdjęć.

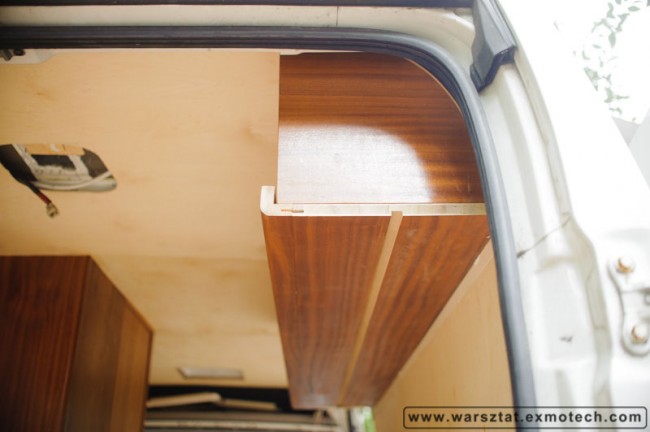

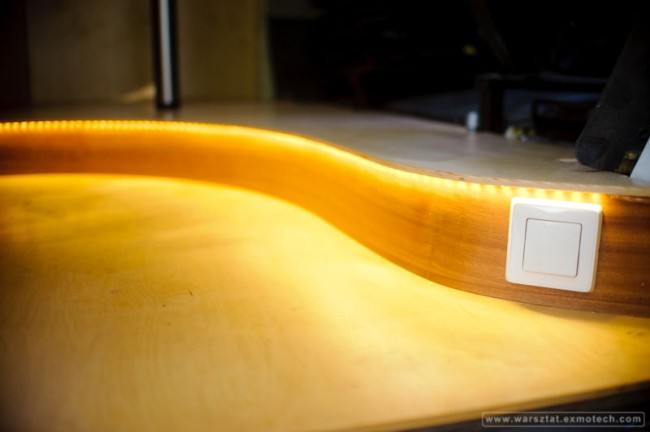

Jedna z tylnych szafek, przed nałożeniem listwy oświetleniowej oraz zaślepki bocznej. |
 |
| Plik ściągnięto 225 raz(y) 71,48 KB |

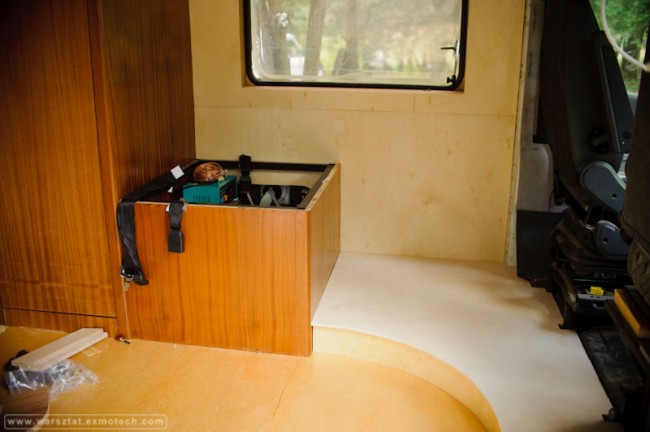

Podnoszona podłoga, zaokrąglona na kształt fortepianu :-) |
 |
| Plik ściągnięto 230 raz(y) 83,53 KB |

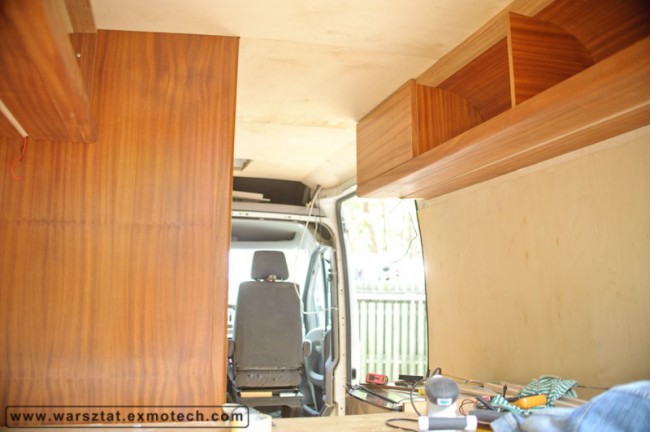

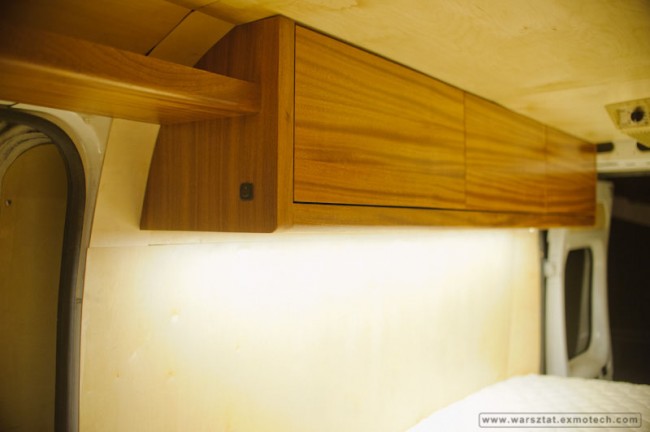

Mocowanie górnej szafki nad oknem. |
 |
| Plik ściągnięto 198 raz(y) 83,75 KB |
|
|
|
|
|
|
Pancio
trochę już popisał
Dołączył: 01 Lip 2011
Otrzymał 13 piw(a)
|
| Wysłany: 2015-09-10, 04:05
|
|
|
Niestety zarówno lodówka jak i zlew to modele przeznaczone dla dużego kampera, więc są bardzo duże i szerokie. Zlew szeroki na prawie 60cm wymusił głęboką szafkę (podobnie jak lodówka), co z kolei nie pasuje dobrze do wąskiego blaszaka i wymusza węższe siedzisko oraz kabinę.
Tylne szafki |
 |
| Plik ściągnięto 218 raz(y) 85,93 KB |

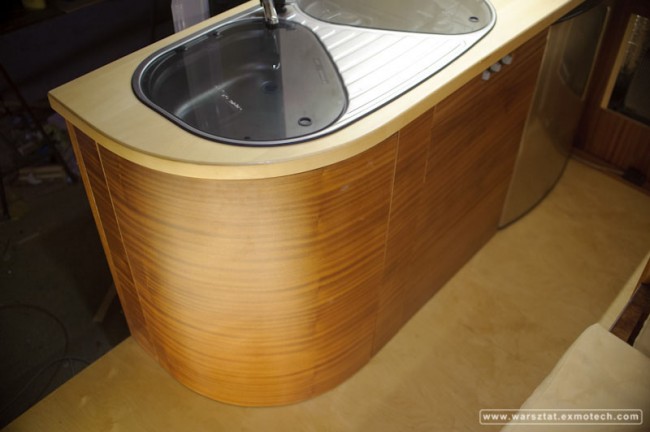

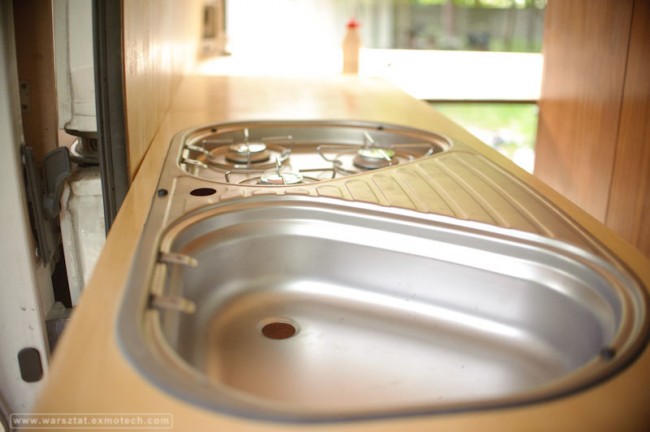

Przymocowany zlew. |
 |
| Plik ściągnięto 232 raz(y) 76,11 KB |

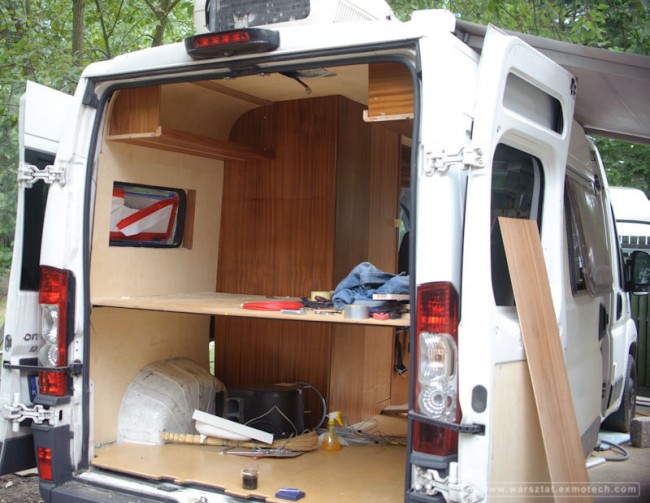

Stelaż łóżka i przestrzeń bagażowa |
 |
| Plik ściągnięto 209 raz(y) 138,19 KB |
|
|
|
|
|
|
| Wyświetl szczegóły |
|
Pancio
trochę już popisał
Dołączył: 01 Lip 2011
Otrzymał 13 piw(a)
|
| Wysłany: 2015-09-10, 04:09
|
|
|

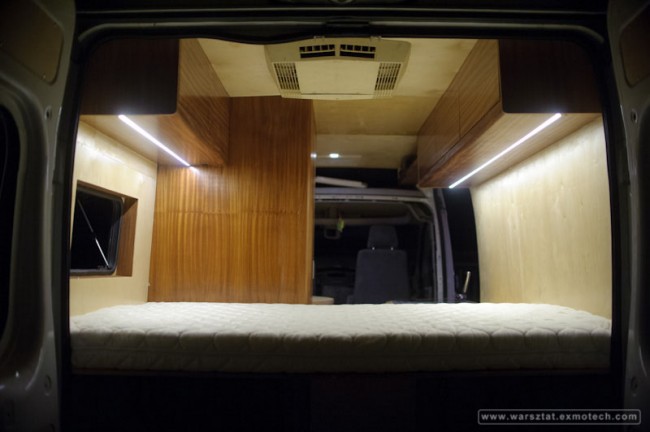

Pomimo mocnych ograniczeń budżetowych efekt nie jest zły. Sporo oświetlenia LED daje przyjemny nastrój i półokrągły stolik oraz gięte drzwiczki do szafki dają wrażenie przestrzeni pomimo głupiego wyboru zlewu i lodówki (poza setką innych głupich wyborów jeśli chodzi o akcesoria).

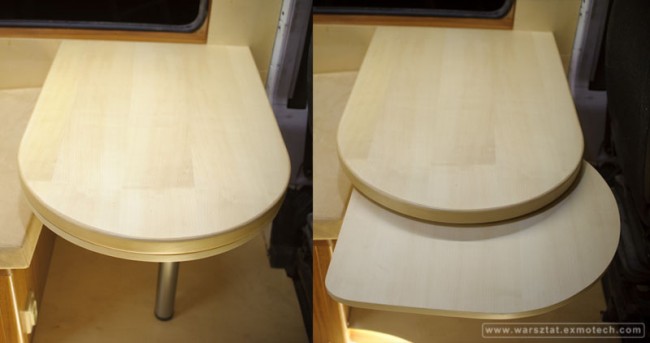

Wysuwany stolik spod stolika |
 |
| Plik ściągnięto 295 raz(y) 60,47 KB |

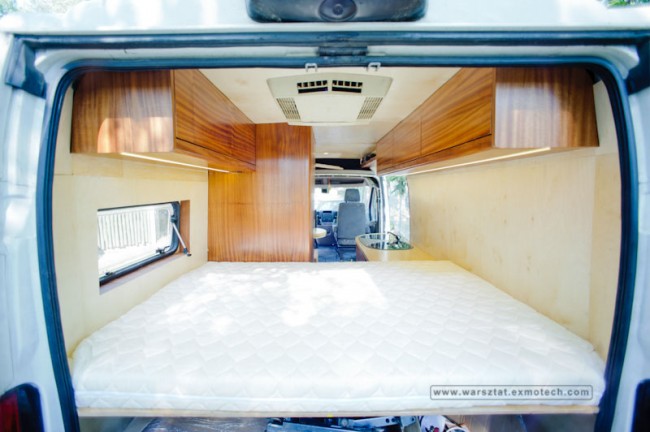

Tył samochodu |
 |
| Plik ściągnięto 224 raz(y) 73,14 KB |

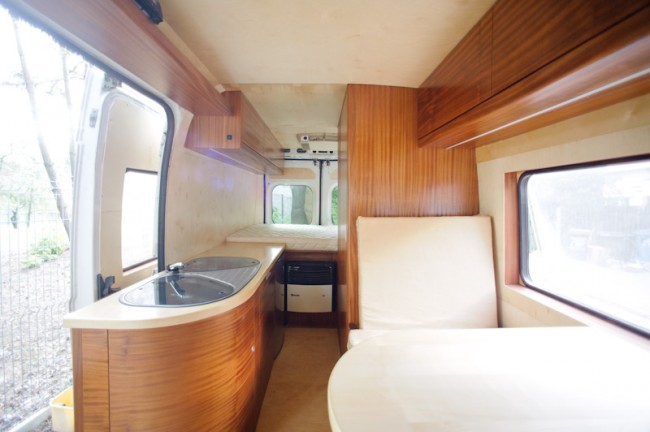

Wejście do kampera |
 |
| Plik ściągnięto 211 raz(y) 80,69 KB |
|
|
|
|
|
|
Pancio
trochę już popisał
Dołączył: 01 Lip 2011
Otrzymał 13 piw(a)
|
| Wysłany: 2015-09-10, 04:11
|
|
|
Parę fotek więcej.
|
 |
| Plik ściągnięto 216 raz(y) 74,61 KB |
|
 |
| Plik ściągnięto 228 raz(y) 63,33 KB |
|
 |
| Plik ściągnięto 203 raz(y) 117,92 KB |
|
 |
| Plik ściągnięto 220 raz(y) 143,47 KB |
|
 |
| Plik ściągnięto 224 raz(y) 100,13 KB |
|
 |
| Plik ściągnięto 189 raz(y) 59,06 KB |
|
|
|
|
|
|
| Wyświetl szczegóły |
|
Woj-tek
zaawansowany
Twój sprzęt: wilk, Iveco Daily, Jumper
Pomógł: 1 raz
Dołączył: 05 Cze 2012
Piwa: 5/45
Skąd: Bielsko-Biała
|
| Wysłany: 2015-09-10, 06:07
|
|
|
Super wyszło  |
_________________
 |
|
|
|
|
|
tom-cio
weteran
Twój sprzęt: samoróbka kamper na blaszaczku
Pomógł: 7 razy
Dołączył: 07 Sty 2014
Piwa: 68/144
Skąd: Bytom
|
| Wysłany: 2015-09-10, 06:27
|
|
|
Bajka,naprawde swietnie,widac ze na stolarce zeby zjadles.
A tak z innej beczki,dalo by sie taki stolik u Ciebie zamowic?Duzo umiem ale drewno w rekach mi az tak nie wychodzi |
_________________
moja budowa http://www.camperteam.pl/...hlight=bud%BFet |
|
|
|
|
|
Skwarek
Kombatant
Twój sprzęt: Trigano Carioca
Nazwa załogi: Ania i Michał
Pomógł: 6 razy
Dołączył: 29 Mar 2011
Piwa: 351/132
Skąd: Świebodzice
|
| Wysłany: 2015-09-10, 06:44
|
|
|
Świetne, te łagodne kolory, krzywizny. Rewelacja. leci piwo.
Jak zrobiłeś krzywą płytę, chyba drzwiczki pod zlewem?  |
| |
|
|
|
|
|
cirrustravel
weteran
CB RADIO - 26
Twój sprzęt: Chausson S697 GA
Nazwa załogi: NICKT
Pomógł: 3 razy
Dołączył: 13 Gru 2010
Piwa: 82/77
Skąd: świętokrzyskie
|
| Wysłany: 2015-09-10, 08:02
|
|
|
Piwko ode mnie leci... Jakoś tak mnie ciągnie do blaszaków mimo zmiany BoXerka na HYMERka
Bardzo fajnie wyszło |
_________________
Mariusz
www.cirrus-travel.pl
 |
|
|
|
|
|
frólik
zaawansowany
Twój sprzęt: Frólikowóz
Pomógł: 5 razy
Dołączył: 28 Wrz 2014
Piwa: 28/30
Skąd: Jędrzejów
|
| Wysłany: 2015-09-10, 08:25
|
|
|
Widziałem to auto przed zabudową z cały "dobytkiem" w środku i wiem co masz na myśli pisząc o dziwnych pomysłach i urządzeniach, dlatego leci zasłużone  za ogarnięcie tego wszystkiego  |
_________________
Buduje się następny...
Burstner Ixeo time 585
Frólikowóz 2014
Knaus Sun Traveller 2005
Bavaria i71 2008
www.campervan.pl
https://www.facebook.com/budowakamperow/ |
|
|
|
|
|
wlodo
weteran
Nazwa załogi: wlodo
Pomógł: 12 razy
Dołączył: 20 Sie 2014
Piwa: 67/68
Skąd: Witaszyce
|
| Wysłany: 2015-09-10, 08:54
|
|
|
Bardzo ładnie gratuluję,zasłuzone
Jak mocowałeś górne szafki żeby się pewnie trzymały?
Stolik rozkładany super,gdzie można kupić tę nogę z obrotnicą ?  |
|
|
|
|
|
westa76
doświadczony pisarz
Twój sprzęt: Vw T2 Westfalia, Fiat Ducato w budowie
Nazwa załogi: Miziaki
Pomógł: 1 raz
Dołączył: 03 Cze 2011
Piwa: 5/17
Skąd: Gdynia
|
| Wysłany: 2015-09-10, 09:46
|
|
|
Super wyszło piwko poleciało, mam nadzieję obejrzeć gdzieś na trasie.
Pozdrawiam
Mariusz |
|
|
|
|
|
Pancio
trochę już popisał
Dołączył: 01 Lip 2011
Otrzymał 13 piw(a)
|
| Wysłany: 2015-09-10, 09:55
|
|
|
| tom-cio napisał/a: | | A tak z innej beczki,dalo by sie taki stolik u Ciebie zamowic? |
Dałoby radę, ale muszę wiedzieć dokładnie czego oczekujesz i jakie materiały, jakie wykończenie. Taki stolik jak ze zdjęcia to sporo pracy, bo dużo łuków, wszystkie trzeba ładnie sfrezować, trzeba nałożyć klonowy obłóg (taki grubszy fornir), jakieś 3-4 warstwy. Dolny stolik można już tylko pokryć po brzegach fornirem, ale samo klejenie zajmuje parę godzin. No i do tego dochodzi zrobienie mechanizmu czy też osi wysuwającej dodatkowy blat, więc i trochę spawania jest i parę łożysk trzeba dopasować. Mogę pogadać z moim kolegą, z którym robimy te rzeczy i być może da się dla forumowicza jakąś sensowną cenę ogarnąć, ale i tak nie będzie wesoło, bo po prostu pracy jest sporo i nie można się pomylić.
| Skwarek napisał/a: | | Jak zrobiłeś krzywą płytę, chyba drzwiczki pod zlewem? |
Tak jak się robi tego typu rzeczy. Kilka warstw cienkiej sklejki skleja się na specjalnie przygotowanym kopycie a ostatnia sklejka idzie z fornirem. Najlepiej zostawić na noc i na drugi dzień drzwiczki gotowe.
| wlodo napisał/a: | Jak mocowałeś górne szafki żeby się pewnie trzymały?
Stolik rozkładany super,gdzie można kupić tę nogę z obrotnicą ? |
Najlepiej mocować wszystko na odpowiedni rodzaj Sikaflexu. Wkręty trzymają punktowo, co powoduje naprężenia, a Sika łapie po całej długości. Np. Sikaflex 221 jest tak mocny, że jak zaczniesz ciągnąć za dwie sklejone sklejki to już samo drewno zaczyna się rozwarstwiać a klej trzyma. Testowałem osobiście i dwie sklejki po 10mm się rozrywały na strzępy a klej ani drgnął i to na powierzchni zaledwie 10cm.
Nogę kupiłem bez obrotnicy, bu musiała być na innej pozycji (bliżej ściany) niż oś obrotowa. Wszystko trzeba było więc od zera dorabiać. |
|
|
|
|
|
|
|
