[Mork]

Witam,

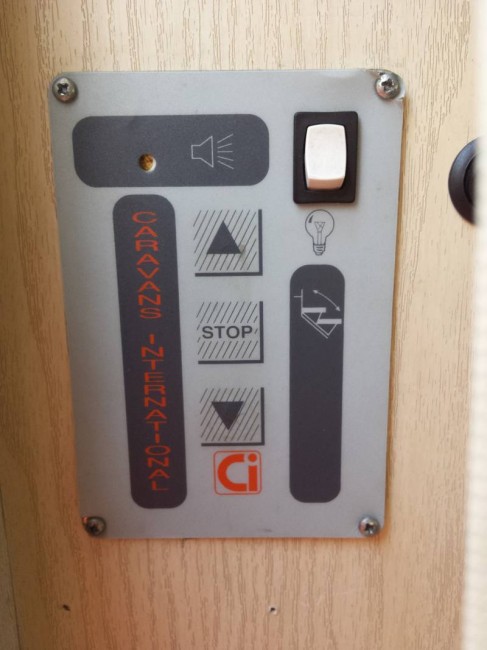

mam zabudowę CI i sterowanie schodami jak widać na zdjęciu. Dzisiaj moja pociecha ponaciskała wszystkie przyciski na raz i schody teraz w zasadzie niewiele się wysuwają...
Czy w tym sterowaniu jest jakiś rodzaj programowania, jeżeli tak to jak działa by na nowo zaprogramować siłownik. Wcześniej normalnie działały, więc albo większa jest czułość mechanizmu przeciążeniowego lub rozprogramował zupełnie te schody.

Help.

Pozdrawiam,
Adam

---

sterowanie schodami.jpg

Plik ściągnięto 94 raz(y) 98,56 KB

[Rowerek]

niema programowania odłącz akumulator

[Mork]

Odłączyć akumulator czy odłączyć na jakiś czas płytkę i to wystarczy?
Pozdrawiam,
Adam

[Mork]

Odłączyłem sterowanie. Nabiłem akumulatory. Po naciśnięciu schody się trochę wysuwają i stają. By całkowicie je wysunąć muszę nacisnąć z 10 razy, zatrzymują się w różnych momentach jakby wyłączał je mechanizm przeciążeniowy. Może jego można jakoś ustawić przez płytkę i to mój spryciaż rozregulował?

Pozdrawiam,
Adam

[stander]

Sprawdz wyłączniki krańcowe ,styki itd ,następnie wyjmij płytkę sterująca i sprawdż połączenia .Przy jednoczesnym naciśnięciu przycisków mogły sie nadpalić przekażniki
Powodzenia

[grzesk]

Sprawdź dobrze przewód siłowy od akumulatora zabudowy: klemy, podłączenie do bezpieczników itd. Miałem taki przypadek w swoim w tym roku w Portugalii - schodek wysuwał się o kilka cm i stawał. Okazało się że przyczyną był praktycznie upalony przewód przy klemie akumulatora zabudowy, trzymał się na kilku włóknach miedzi, po ruszenie odpadł.

[JaroW]

[Mork]

JaroW, a nie ma tam jakiejś regulacji czułości wyłącznika. Schody działają tak że jak dojdą do końca, przez chwilę buczą (silnik) po czym się wyłączają, czyli musi być jakiś wyłącznik przeciążeniowy. I po tym grzebaniu mojego syna mam wrażenie jakby niżej była ta wartość więc się zamiast rozsunąć to się wyłączają i trzeba jeszcze raz nacisnąć.

Będę wdzięczny za pomoc.
Adam

[Jacek999]

U mnie były skorodowane elementy, przez to schody otwierały się z trudem, te same objawy wyczyściłem i naoliwiłem, zaczęły pracować normalnie

[salut]

Sterowanie schodkiem jest proste jak ...
W obwodzie otwierania jest wyłącznik krańcowy i zasilanie na silnik podane poprzez przekaźnik, w obwodzie składania nie ma żadnych wyłączników. Za wyłącznik krańcowy "robi" użytkownik, gdy schowek schowany puszcza przycisk. Zasilanie również przez przekaźnik.
Poszukaj małej płytki z przekaźnikami. Prawdopodobnie "upalone" masz styki. Silnik jest jak od wycieraczek samochodowych, niezniszczalny.
Przerabiałem to u siebie, jak znajdę do wrzucę fotkę płytki.
Powodzenia

[Mork]

Płytkę mam razem z przyciskami. Rozumiem że o tej mówisz?
Pozdrawiam,
Adam

[salut]

Na płytce z przyciskami raczej nie masz żadnych przekaźników. Wykręć ją i idź po przewodach od przycisków i od silnika schodka. Tam gdzie się spotkacie będziesz miał płytkę z przekaźnikami.

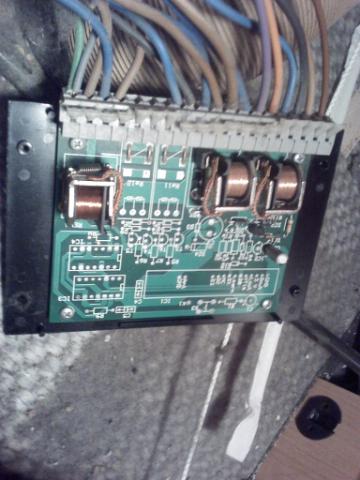

U mnie ona wygląda tak. Był uszkodzony jeden z przekaźników. Po wymianie schodek hula jak nowy.

---


Plik ściągnięto 5764 raz(y) 32,13 KB

[Mork]

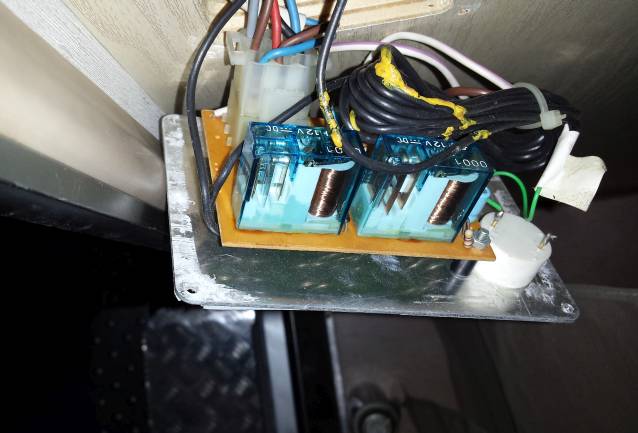

Czyli mówimy o tym samym, ja zaraz za przyciskami na tej samej płytce mam przekaźniki, wygląda u mnie to tak. Obydwa działają jak się steruje schodami, ale mam wrażenie że znacznie szybciej się wyłączają.

---

sterowanie schodami przekaźniki.jpg

Plik ściągnięto 5750 raz(y) 69,83 KB

[salut]

Może problem tkwi w przyciskach sterujących. Spróbuj je zewrzeć. Najpierw jeden potem drugi.

[Mork]

Witam,

jednak płytka jest ok, to znaczy popaliły się kondensatory ale generalnie działała, gorzej z silnikiem spaliło się uzwojenie... i je tyle prądu że całość dymi... niemal.
I tu problem niby w środku silniczek jak od wycieraczek, ale żaden nie pasuje, może wiecie kto może mieć taki na zbyciu?
Pozdrawiam,
Adam

---

silnik schodów.jpg

Plik ściągnięto 87 raz(y) 67,59 KB
