Rura spalin piecyka trumatic |
| Autor |
Wiadomość |
jacik
stary wyga
Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
|
 Wysłany: 2016-05-16, 07:52 Rura spalin piecyka trumatic
|
|
|
Witam
Chce przed wyjazdem do Bałtowa uruchomić piecyk który był podmieniony na jakiś inny tej samej firmy.
Musze podpiąć odprowadzanie spalin. Dokupiłem opaskę która pasuje ale średnica wewnętrzna opaski to 50 mm. Rura natomiast na zewnątrz ma 55 mm i jest bardzo sztywna.
Są rury odprowadzające spaliny o średnicy zewnętrznej 50 mm ?
Szukałem ale nie mogę znaleźć. |
|
 |
|
 |
Bim
Kombatant
Jacek
Twój sprzęt: Peugeot Adriatik 2,5D 1991 rok
Pomógł: 12 razy
Dołączył: 21 Lip 2007
Piwa: 178/107
Skąd: Sandomierz
|
| Wysłany: 2016-05-16, 12:07
|
|
|
| Jaki masz typ pieca? |
|
 |
|
|
jacik
stary wyga
Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
|
| Wysłany: 2016-05-16, 13:20
|
|
|

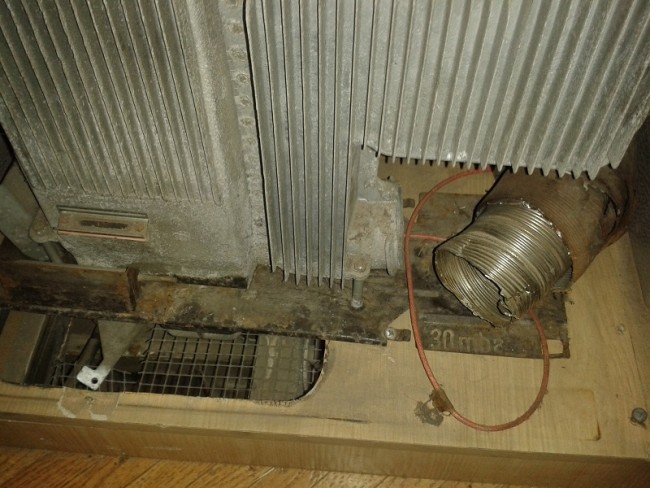

Oryginalnie był podwójny.
Ten był włożony na sztukę ale chce go podłączyć i uruchomić.
Na pokrywie chyba jest napisane S3002
|
 |
| Plik ściągnięto 81 raz(y) 202,15 KB |
|
| |
|
|
|
|
|
qdlaty_78
stary wyga
Twój sprzęt: Ford Beisl 94'
Nazwa załogi: Ekipa z BAZYLA
Pomógł: 3 razy
Dołączył: 31 Lip 2013
Piwa: 19/22
Skąd: Łódź
|
| Wysłany: 2016-05-16, 14:57
|
|
|
| Nie znam się na tym ale jak nie musi być typu spiro to spróbuj na ul. Stalowej u Panka może coś dorobią z kwasówki |
_________________
 |
|
|
|
|
|
qdlaty_78
stary wyga
Twój sprzęt: Ford Beisl 94'
Nazwa załogi: Ekipa z BAZYLA
Pomógł: 3 razy
Dołączył: 31 Lip 2013
Piwa: 19/22
Skąd: Łódź
|
| Wysłany: 2016-05-16, 15:07
|
|
|
| To takie Coś |
_________________
|
|
|
|
|
|
ferguson
zaawansowany
Twój sprzęt: Nissan Urvan 4x4
Pomógł: 1 raz
Dołączył: 02 Sty 2014
Piwa: 5/1
Skąd: Bielsko-Biała
|
| Wysłany: 2016-05-16, 18:42
|
|
|

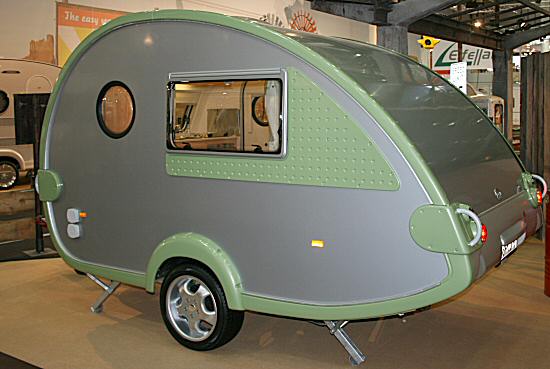

Podepnę się pod temat z podobnym problemem. Piecyk Truma P3002 i interesuje mnie wyprowadzenie spalin kominkiem bocznym, takim jak na złączonym zdjęciu (te dwa białe wyloty z przodu - jeden z nich jest kominkiem z takiego piecyka). Jest to fabryczny montaż i szukam kompletnego kominka do takiego montażu.
|
 |
| Plik ściągnięto 5015 raz(y) 89,08 KB |
|
_________________
Pozdrawia Krzysztof |
|
|
|
|
|
Gregorio
zaawansowany
Don Gregorio
Twój sprzęt: na jakiś czas bezdomny :(
Pomógł: 7 razy
Dołączył: 13 Maj 2011
Piwa: 14/9
Skąd: EPI
|
| Wysłany: 2016-05-16, 18:57
|
|
|
Gdzieś w szpargałach mam chyba taki jak na foto + rura wewnętrzna. Zewnętrznej rury nie mam na pewno.
|
 |
| Plik ściągnięto 4999 raz(y) 8,93 KB |
|
_________________
Pozdrawiamy
Ewa i Grzesiek |
|
|
|
|
|
Bim
Kombatant
Jacek
Twój sprzęt: Peugeot Adriatik 2,5D 1991 rok
Pomógł: 12 razy
Dołączył: 21 Lip 2007
Piwa: 178/107
Skąd: Sandomierz
|
| Wysłany: 2016-05-16, 19:06
|
|
|
Wpisz w wyszukiwarkę forum niewiadówek Truma nie taka straszna tamwszystko jest opisane tylko trzeba się zalogować
Piwa nie musisz stawiać  tu masz instrukcję http://mazurkiewicz.net/info/piecyk.pdf |
| |
|
|
|
|
|
IAAN
weteran
Twój sprzęt: Master 2,8 dti Blaszanka
Pomógł: 5 razy
Dołączył: 08 Lis 2008
Piwa: 31/9
Skąd: poznań okolica
|
| Wysłany: 2016-05-16, 19:26
|
|
|
| jacik napisał/a: | Oryginalnie był podwójny.
Ten był włożony na sztukę ale chce go podłączyć i uruchomić.
Na pokrywie chyba jest napisane S3002 |
Ten piec podwójny to S5002 i on ma większy przekrój komina na 100% i ten komin nie będzie pasował do pieca S3002 W S5002 jest większy z tego co pamiętam chyba o 10 mm
dodatkowo ten piec nie może pracować z kominem który ma wylot na bocznej ścianie musi być w dachu .Jeżeli wymieniasz piec na mniejszy to musisz też wymienić cały komin .
Cytuje z instrukcji
Komin odprowadzający spaliny
Ogrzewanie jest dopuszczalne tylko z kominem dachowym.
Może on być zamontowany tylko pionowo lub z
nachyleniem maksymalnie 15 stopni.
Rys. F: Komin dachowy tak umiejscowić, żeby od ogrzewania
do komina możliwe było bezpośrednie i na całej długości
wznoszące ułożenie rur (minimalnie 1,5 m, maksymalnie 3 m).
Przy długości rury 1,5 m musi być osiągnięta minimalna wysokość
1 m. Dalszy przebieg rur aż do komina dachowego
musi być niemal pionowy.
Trumatic S 3002 (P)
Rys. E: Wyciąć otwór o Ø 60 mm w odległości co najmniej
55 mm od ścian bocznych.
Trumatic S 5002
1. Rys. E: Wyciąć otwór o Ø 70 mm w odległości co najmniej
60 mm od ścian bocznych |
|
|
|
|
|
ferguson
zaawansowany
Twój sprzęt: Nissan Urvan 4x4
Pomógł: 1 raz
Dołączył: 02 Sty 2014
Piwa: 5/1
Skąd: Bielsko-Biała
|
| Wysłany: 2016-05-16, 19:39
|
|
|
| GrzesiekW napisał/a: | | Gdzieś w szpargałach mam chyba taki jak na foto + rura wewnętrzna. Zewnętrznej rury nie mam na pewno. |
I tu jest właśnie problem, ponieważ instrukcja tego pieca dopuszcza tylko komin dachowy, a na filmie montażu tej przyczepy widać jak montują wylot boczny. ten kominek ze zdjęcia jest do innego typu pieca. |
_________________
Pozdrawia Krzysztof |
|
|
|
|
|
jacik
stary wyga
Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
|
| Wysłany: 2016-05-16, 20:22
|
|
|
Komin burtowy jest do bojlera np C4002  On me wlot powietrza i wylot spalin ( mniejsza rura w większej). Też taki będę potrzebował ale na razie siedzę nad nową elektroniką dla niego.
Co do pieca to rurę mam 55 mm i próbowałem założyć opaskę z otworem 50mm ale nie ma szans bo rura jest straszne sztywna. Myślałem że do starych modeli piecyków były rury 50mm to bym wkręcił jedna w drugą.
Jedyna rada jaką podsunął kolega to dosztukować kawałek rury 50mm z nierdzewki. |
|
|
|
|
|
IAAN
weteran
Twój sprzęt: Master 2,8 dti Blaszanka
Pomógł: 5 razy
Dołączył: 08 Lis 2008
Piwa: 31/9
Skąd: poznań okolica
|
| Wysłany: 2016-05-16, 20:32
|
|
|
Gdzie i jaka opaskę chcesz założyć zrób zdjęcie

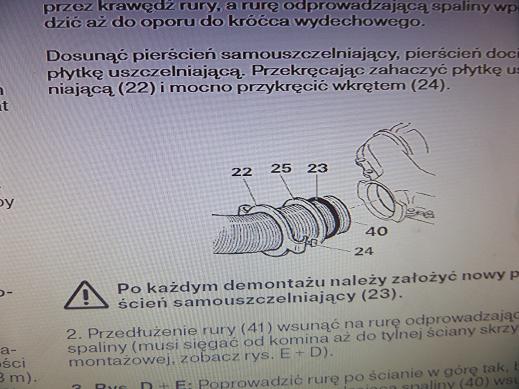

tak powinło wyglądać podłączenie rury do pieca
A to uszczelnienie nr 23 za każdym razem ma być nowe
|
 |
| Plik ściągnięto 4919 raz(y) 67,14 KB |
|
| |
|
|
|
|
|
michal_olk
zaawansowany
Twój sprzęt: sprzedałem i szukam
Pomógł: 3 razy
Dołączył: 13 Mar 2015
Piwa: 9/1
Skąd: Gliwice / Warszawa
|
| Wysłany: 2016-05-16, 21:21
|
|
|
zastanawiam się jak chcesz to uszczelnić - połączenie tej "redukcji" ze spiro które masz po starym piecu. Przecież tam szczelność jest krytyczna dla bezpieczeństwa.
Oryginalnie rura kominowa w tym piecu wchodzi w ten otwór w piecu i jest jeszcze specjalna uszczelka silikonowa temperaturoodporna dociągana przez pierścień za pomocą obejmy ze śróbą.
To co możesz zrobić moim zdaniem to zamówić nowy komin. |
|
|
|
|
|
jacik
stary wyga
Twój sprzęt: J5 Frankia A730
Dołączył: 24 Cze 2013
Piwa: 13/12
Skąd: Łódź
|
| Wysłany: 2016-05-16, 22:31
|
|
|
| michal_olk napisał/a: |
Oryginalnie rura kominowa w tym piecu wchodzi w ten otwór w piecu i jest jeszcze specjalna uszczelka silikonowa temperaturoodporna dociągana przez pierścień za pomocą obejmy ze śróbą.
To co możesz zrobić moim zdaniem to zamówić nowy komin. |
Mam nowy komplet obejma pierscien uszczeka. Nowy piecym odpada. Jutro tam bedę to jeszcze zmierze otwor w piecyku. Wewnątrz powinien miec tyle żeby rure wsunąć. |
|
|
|
|
|
michal_olk
zaawansowany
Twój sprzęt: sprzedałem i szukam
Pomógł: 3 razy
Dołączył: 13 Mar 2015
Piwa: 9/1
Skąd: Gliwice / Warszawa
|
| Wysłany: 2016-05-16, 23:15
|
|
|
Ty o nowym piecyku a ja o nowym kominie;)
Ta obejma,pierścień i uszczelka powinny być dopasowane do tego pieca tak samo jak średnica rury kominowej. Jak się nie mieści to nic innego tu nie wymyślisz.
Ktoś już przecież napisałem że w piecu podwójnym jest inna rura i tyle. |
|
|
|
|
|
|
|
