[Roberto]

Witajcie.
Tytułem wstępu...
Autko było sprowadzone parę lat temu z okopconym wnętrzem i nadpaloną lodówką. Poprzedni właściciel wymienił uszkodzoną lodówkę na Dometic RML-8555. Wstawił używkę ale w idealnym stanie. Po jakimś czasie uszkodzeniu uległ przekaźnik w panelu sterowania i jakiś jego magik zamiast go naprawić zaadoptował mu panel od starej
Ja naprawiłem ten oryginalny panel i chciałbym go zamontować ale nie wiem do czego są poszczególne przyłącza. Zależy mi na oryginalnym sterowaniu ponieważ: po pierwsze ma automatyczne przełączanie źródła, a po drugie w/g instrukcji jest możliwość podpięcia +12V z solara (oczywiście przez regulator i akumulator) tak aby w dzień na postoju móc zaoszczędzić na gazie i mieć spokój, że nam domek nie spłonie

W związku z tym mam pytanko i zarazem prośbę:

1.czy któryś z naszych forumowych fachowców od lodówek może mi podpowiedzieć co powinno być podpięte pod poszczególne złącza oryginalnego panela (w szczególności X114 - to przekreślone na zdjęciu i gdzie podłączyć zasilanie z solara),

2.czy jest możliwość zmiany kolejności wyboru źródła tak aby najpierw stertowała z 230V, przy braku 230V przełączała na 12V z alternatora, później 12V z solara a na końcu zasilanie gazem (w oryginale najpierw szuka zasilania z solara)

3.może ktoś dysponuje schematem tej lodówki lub chociaż samego sterownika.

Poniżej zamieszczam fotkę obecnie podłączonego manualnego sterownika (opisy na wtyczkach analogiczne z opisem na oryginalnej płycie) oraz zdjęcie płytki oryginału (nie wiem czemu złącze X114 jest przekreślone - może dlatego, że nic nie było do niego podłączone ??)

---

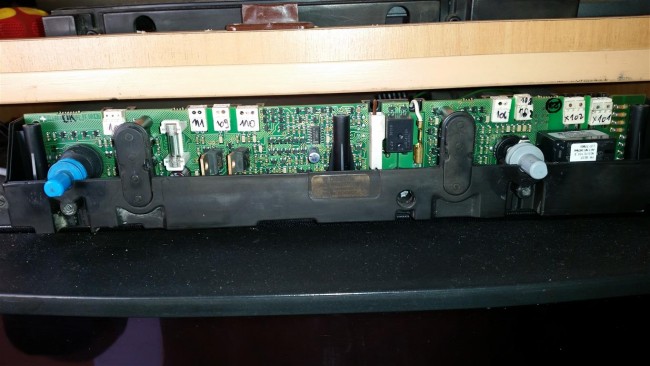

płytka obecnie zamontowana.jpg

Plik ściągnięto 115 raz(y) 149,3 KB

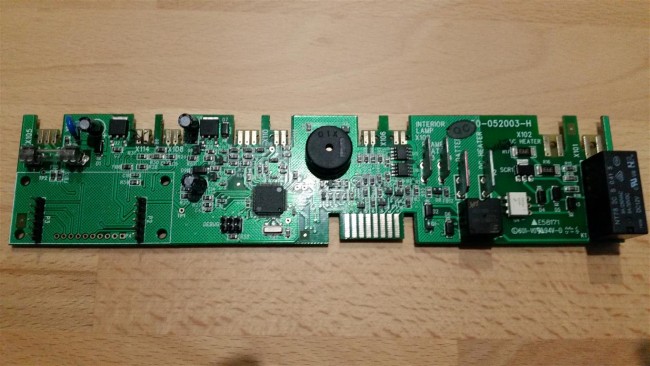

płytka z oryginalnego panela.jpg

Plik ściągnięto 109 raz(y) 164,6 KB

[kaimar]

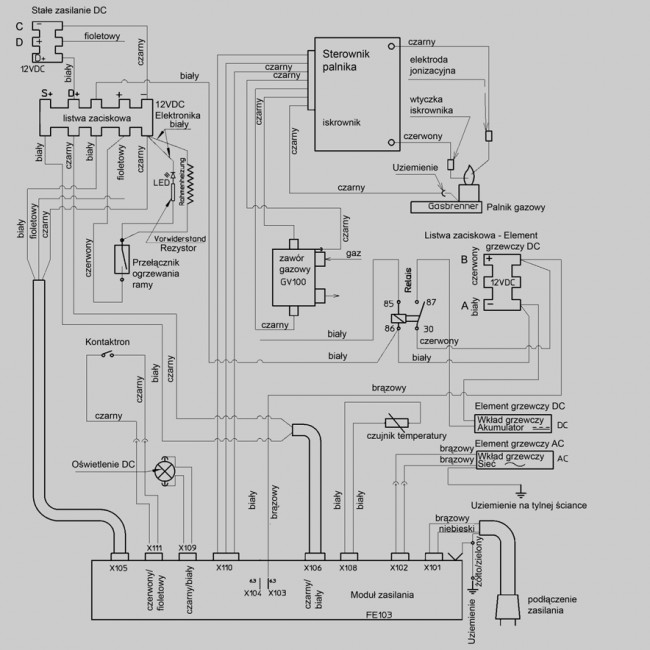

Proszę.

---


Plik ściągnięto 121 raz(y) 182,17 KB

[Roberto]

Wielkie dzięki oczywiście

[Roberto]

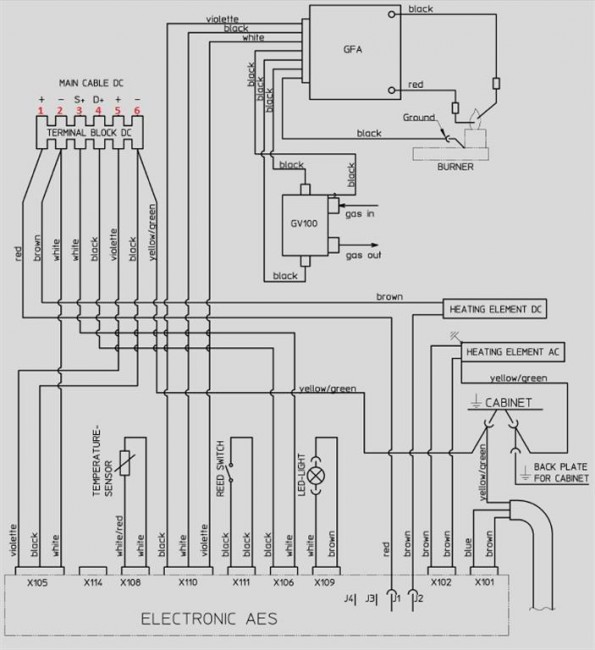

Kaimar okazało się, że Twój schemacik nie do końca jest do mojego modelu, ale pogrzebałem w necie i znalazłem więcej informacji o tej lodówce.
Zanim wszystko dokładnie rozszyfrowałem kupiłem nowe solary, regulator MPPT Tracera, itd... I tu ZONK

[Bronek]

Nici z telewizji wieczorem, bez hałasowania silnikiem lub prądnicą.
Tylko pojemność akumulatora i słońce są sprzymierzeńcem.
I indywidualne preferencje. Oraz dystrybucja energią

Rozważałem podobne rozwiązanie, ale musiałbym dołożyć akumulator i 200w paneli.

[Roberto]

[Bronek]

Gratuluję optymizmu
Z tą klimą to ....

[Roberto]

[Bronek]

A propos , krótkotrwałego użycia klimy

Problemem klimatyzacji w kamperze jednym z wielu jest izolacja budy.
Działa jest fajnie , nie działa w kilka chwil jest nie fajnie.

Czyli nie da się wychłodzić wnętrza , i utrzymać temperaturę.
Lodówka z racji izolacji utrzyma zimno , kamper (zwykły kamper) nie. Chyba ,że robiony ekstra lub z izotermy gdzie ściany mają ponad 10cm.
. W słoneczny dzień sufit jest cieplutki jak grzejnik.

Delikatnie sugreuję odpuścić . Bo gdyby się dało to wielu by tak miało .

Testuj może się uda , wtedy od razu znajda się naśladowcy.

[Roberto]

Wracam do tematu, ponieważ napotkałem problem z którym nie mogę sobie poradzić
Kupiłem i wymieniłem uszkodzony przekaźnik, który w/g poprzedniego właściciela był powodem podmianki elektroniki, jednakże coś jest nie tak...
Lodówka działa na 12V, na 230V niby też (tu mam małą wątpliwość co do grzałki, ale same jej wysterowanie jest OK), natomiast na gazie poprawnie przełącza i uruchamia zapalnik i chłodzi, ale cały czas piszczy buzer i miga czerwona dioda LED informująca o błędzie
Sterowniki do lodówek to nie moja bajka i przyjdzie chyba się poddać
Może któryś z kolegów "naprawiaczy" coś podpowie lub podejmie się naprawy. Ewentualnie kupię takową elektronikę (fotka nr 2 z pierwszego posta).

Nurtuje mnie jeszcze jedna sprawa.
Wszyscy powtarzają, że lodówka najlepiej chłodzi na gazie. Jak się domyślam, wynika to z większej mocy grzewczej palnika gazowego. Zauważyłem też, że im większa lodówka tym grzałki są mocniejsze.
W takim razie jeśli w swojej wymienię grzałkę 12V na mocniejszą to teoretycznie powinienem uzyskać lepsze chłodzenie. Czyż nie Poprawcie mnie jeśli się mylę
