[bmalu]

Od dłuższego czasu nurtowało mnie zrobienie okna w tylnych drzwiach Ducato zamiast istniejącej szyby. Akurat w tym miejscu jest łazienka, więc jej wentylacja była wskazana w większej wydajności. Problemem było wycięcie otworu w szybie co jest raczej nierealne. Postanowiłem więc zastąpić szybę innym materiałem o podobnej grubości - prawie ta sama. Wybór padł na płytę kompozytową składającą się z dwóch warstw aluminium po 0,5 mm i wewnętrznej warstwy polietylenu. Płyty takie są stosowane do wykonywania elewacji wentylowanej. Płyta jest pokryta lakierem PVDF o dużej odporności na warunki atmosferyczne, znaczne różnice temperatury i zabrudzenia - więc materiał idealny. Polietylen jest dość dobrym izolatorem, więc mam nadzieję, że na tej powierzchni nie będzie sią wykraplać wilgoć. Kolejnym atutem to kolor idealnie pasujący do oryginalnego koloru auta.
Na kolejnych zdjęciach przedstawiam kolejne kroki mojego hand made. Okno za drugim podejściem kupiłem używane za 150 zł z zdemontowanego mercedesa "Kaczki", wycięte z elementami karoserii. Niestety sprzedający najczęściej sprzedają szybę bez zawiasu, klamek, amortyzatorów itp. Chwalą się, że maja kilkaset sztuk ale złomu, bo zdekompletowane okno to nadaje się wiadomo do czego.

---

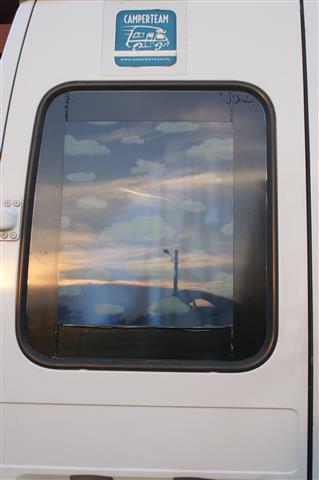

PICT0577-1 (Small).JPG Widok szyby z lewej strony, wymieniana była prawa, tylko że zdjęcia postanowiłem robić gdy już szyba była zdemontowana. Demontaż okna od wewnątrz polegał na wyciskaniu uszczelki dużym śrubokrętem stopniowo na zewnętrz. Operacja odwrotna do montażu okna n

Plik ściągnięto 4119 raz(y) 38,22 KB

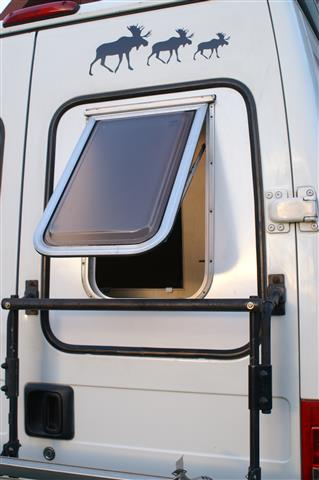

PICT0591 (Small).JPG Znowu sukces. Płyta z oknem założona do drzwi za pomocą tzw. sznurka.

Plik ściągnięto 4119 raz(y) 45,52 KB

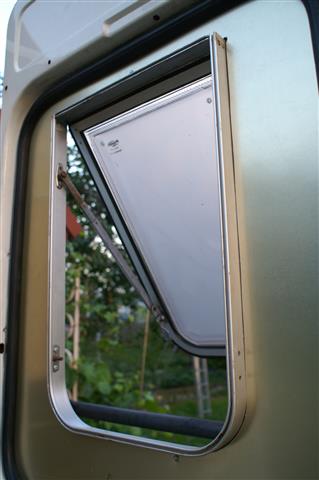

PICT0593 (Small).JPG Wygląd od wnętrza. Można zastosować dodatkową powierzchnię i izolację, która zlicuje powierzchnię okna od wewnątrz z powierzchnią drzwi. Na razie wolę mieć dostęp do powierzchni i obserwować czy się na nich wilgoć nie wykrapla.

Plik ściągnięto 4119 raz(y) 41,67 KB

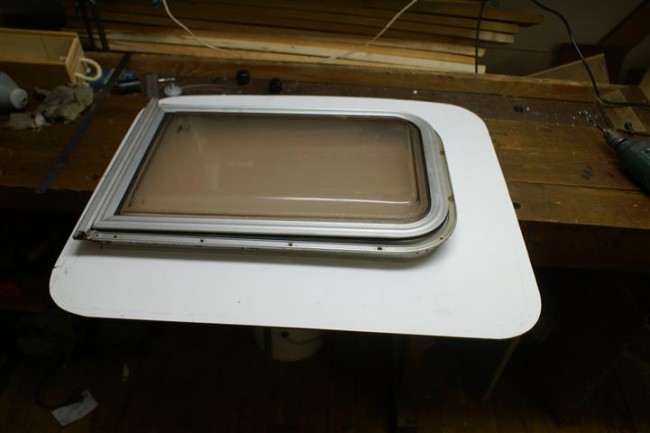

PICT0552 (Small).JPG Dopasowanie okna do wyciętej już płyty o wymiarach szyby. Symetria w pionie nie mogła być zachowana z uwagi na blokowanie okna przy otwieraniu przez rurę od bagażnika roweru

Plik ściągnięto 46 raz(y) 56,1 KB

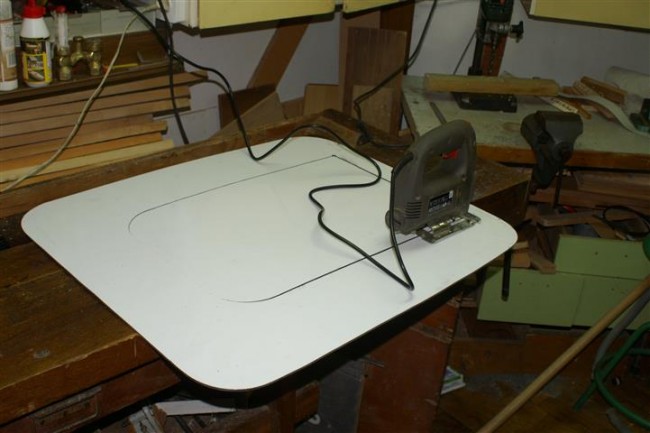

PICT0556 (Small).JPG koniec wycinania otworu na okno

Plik ściągnięto 55 raz(y) 65,85 KB

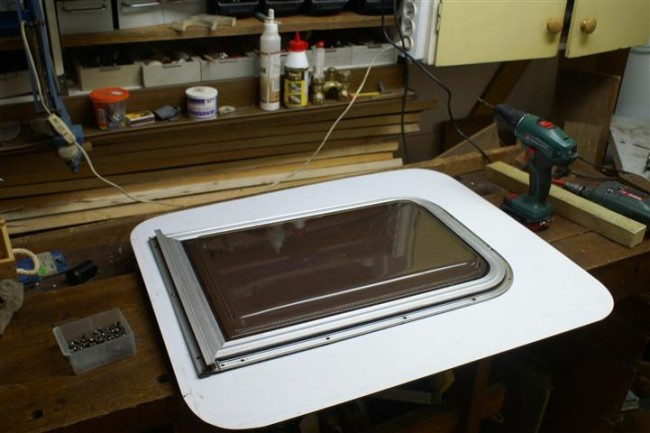

PICT0558 (Small).JPG okno wpasowane do płyty

Plik ściągnięto 48 raz(y) 71,96 KB

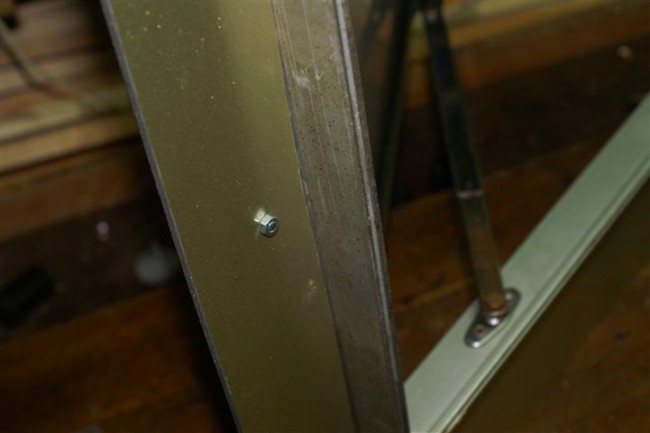

PICT0562 (Small).JPG Okno jest mocowane do płyty za pomocą nierdzewnych śrub i nakrętek.

Plik ściągnięto 50 raz(y) 49,61 KB

[izola]

dobra robota, gratulacje

[SZEJK]

Pomysł i wykonanie super, piffko się należy

[bmalu]

Dzięki za miłe słowa

[tom-cio]

Pomysl super,pozwolisz ze skopiuje?Juz od jakiegos czasu szukam drzwi tylnych wysokich bez wstawionych szyb,bo wlasnie okno chcialem wstawic.A tu super patent.Poradz tylko,gdzie ta plyte kupic

[bmalu]

Płyta jest produkowana przez firmę:
http://www.kataloginzynie...-1500-3200-4-mm
Poszukaj na budowach gdzie wykonują tzw. elewacje wentylowane, może im cos zostało jako odpad z cięcia dużego formatu. Przed założeniem pamiętaj o niewielkim wygięciu, takim jak ma oryginalna szyba.
Moja pochodziła z drzwi aluminiowych które pojechały na złom oprócz tej właśnie płyty
Powodzenia.

[miklo75]

Omawiane płyty kompozytowe występują pod różnymi nazwami Tubond, Alubond, Dibont -w zależności od producenta. Są w różnych grubościach, na pewno 2 i 3mm. Używane w reklamie i budownictwie.

[staszko]

tom-cio tu masz blisko http://www.profitplastsklep.com.pl/

[tom-cio]

Dzieki,kupi,em z allegro,ale fajnie wiedziec ze w poblizu mozna,material swietny,moze troche powytwarzam...np bagaznik,czyli obudowe klimy
