[Darek Szczecin]

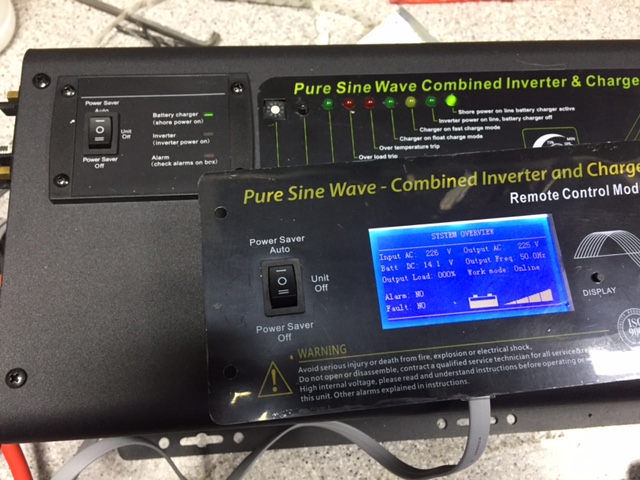

Ma ktoś pomysł jak zrobić kabelek sygnałowy do elektrobloku PC100 z ładowarko przetwornicy jak na foto która nie ma wyjścia signal ? Bez tego elektryka nie wie że podpięto się pod 230V, na wyświetlaczu nie zapala się dioda informująca o podpięciu pod sieć i nie klika przekaźnik od ładowania akku silnikowego. Można wykonać to podciągając kabelek z + 12V , wpiąć zwykły pstrykacz on/off i pstrykać jak się wpinamy w słupek, jednak wolał bym żeby jakoś automatycznie się to robiło. Proszę o poradę

---


Plik ściągnięto 3312 raz(y) 158,48 KB

[tom-cio]

A zrob to na przekazniku na 230 jak wepniesz ze slupka to przekaznik zapnie ci te 12v na elektroblok

[Darek Szczecin]

[Roberto]

Cewki przekaźników są na różne napięcia. Fizycznie niczym się nie różnią...
Będziesz miał oznaczenie - 230V

[Świstak]

http://allegro.pl/przekaz...6582703826.html

http://allegro.pl/podstaw...5563175547.html

Albo jeszcze lepiej - komplet u jednego sprzedawcy: http://allegro.pl/przekaz...6599774605.html

Tu jednak będzie potrzeba 2 szt, bo o ile kojarzę - wyłączona przetwornica nie ładuje..... Ale wieczorem sprawdzę.

[Darek Szczecin]

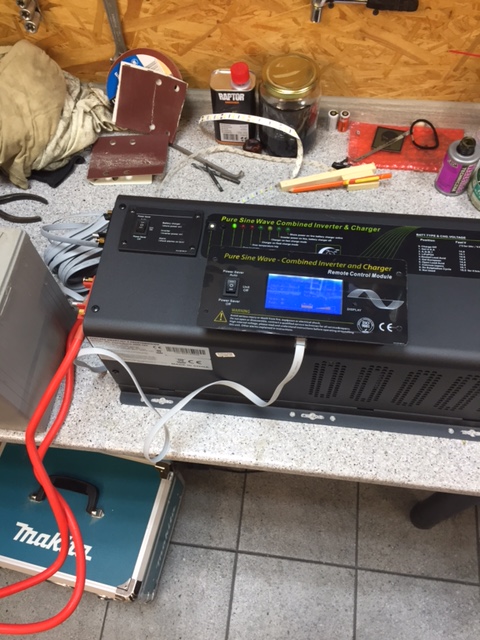

Mam przetwornicę na stole i sprawdziłem jak jest. Przełącznik ustawiony na 0 przetwornica podpięta pod 230 V nic się nie dzieje wyłączona. Przełącznik w pozycji I lub II powoduje załączenie i ładowanie. Zastanawiam się też jak podpiąć tą przetwornicę do instalacji. Skoro ona realizuję funkcję UPS to logika nakazuje żeby zasilanie 230V ze słupka podłączyć bezpośrednio do przetwornicy i z jej zacisków OUT dać wyście na instalację 230V auta, Przekaźnik taki jak Świstak zaproponował realizował by tylko funkcję podania sygnału do PC 100 w momencie pojawienia się napięcia ze słupka. Obawiam się tylko o sytuację jaka spotkała mnie w tym roku na campingu w Italii, zabezpieczenie słupka było tylko 3A. W takiej sytuacji żeby podłączyć coś prądożernego będę musiał wypinać przewód ze słupka co by zabezpieczenia nie wywaliło. Poradziłem sobie z tym tak że ze słupka zasilałem tylko ładowarkę akku, a gniazda 230V w aucie dostawały napięcie z przetwornicy. Przy tym modelu ładowarko-przetwornicy tak już nie będę mógł zrobić i będę musiał wypinać się ręcznie, chyba że jest jakiś patent? Niby mała komplikacja ja będę o tym pamiętał, ale rodzinka nie ogarnia tematów prądowych i trzeba będzie szukać kolesia na campingu co by otworzył skrzyneczkę i włączył bezpiecznik

---


Plik ściągnięto 3188 raz(y) 139,68 KB

[mrsulki]

Darek innego niż ręczny przełącznik sposobu nie ma. Jeszcze nikt nie wymyślił automatyki która odczyta zabezpieczenie na zasilaniu i odpowiednio wysteruje obciążenie.

[Darek Szczecin]

[nikita55]

Ja montuje przetwornice tak,że ze słupka zasilana jest lodówka,ładowarka akku,(truma/lub alde tylko wtedy gdy ma grzałki na 230v) przetwornica (a z niej wszystkie gniazda 230v).Oczywiście wszystko ma bezpieczniki i różnicówki.I działa to tak,że jak ze słupka jest prąd to działa ..wszystko..a jak nie....to tylko z przetwornicy gniazda 230v.W twoim przypadku,żeby nie wywalało zabezpieczenie gdy jest mały bezpiecznik (a nie chcesz się odpinać od kabla)możesz wyłączyć swój główny bezpiecznik w aucie....

[Świstak]

[Darek Szczecin]

[tom-cio]

Chlopaki,a nie uwazacie ze Darka to moze polozyc na lopatki?Tlumaczymy mu zeczy dla nas oczywiste,ale dla laika elektrycznego juz wcale nie takie proste.To tak jak by on opowiadal nam ze v-ke z harleya mozna rozlozyc pos sosna i zlozyc w godzine

proponu je takie rozwiazanie

http://techtron.pl/p2522,...a-siec-ups.html

realizuje za niego przelaczenie pomiedzy jego przetwornoca a siecia,do tego zwykly przekaznik na 230v

http://findernet.pl/przek...4567890123.html

z wejscia zewnetrznego 230v pod laczyc cewke tego przekaznika a 12 v z aku na srodkowa nozke i wyjscie do pc100 pojawi sie tylkompo pojawieniu 230 na zewnetrznym zasilaniu

[tom-cio]

Kurde Darek w tej samej chwili pisalismy,jak polapales to spoko.Ja osobiscie przepinam reczne na dwoch heblach,ale do nastwpnego juz ten przelacznik kupie albo go stworze.Bo jedna przetwornice usmazylem,jak spielo 230 ze slupka i z przetwornicy,po prostu nie ten hebel podnioslem

[Darek Szczecin]

[Świstak]

Jeżeli chodzi o przełączanie zasilania zewnętrznego - z tą przetwornicą nie ma żadnego problemu - nie dość że realizuję tę funkcję, to na dodatek dysponuje tak dużą mocą że nawet suszara do włosów wielkości rakiety przy pracy z akumulatora jej nie straszna. O ile dobrze zrozumiałem Darek pytał o wypracowanie sygnału informującego PC100 o tym że ładowarka 12V (wbudowana w przetwornicę) pracuje i należy spiąć akumulatory aby ładowały się obydwa.

Co do priorytetów i próbkowania napięciem na wyjściu - u mnie się nie sprawdziło. Okazało się że pobór prądu przy pracy jałowej jest do przyjęcia i chodzi całe dnie i całe noce, a próbkowanie mogłoby nadwyrężyć lub uszkodzić łądowarki i mikrofale wtyknięte na stałe do gniazdek. Jeśli chodzi o lodówkę - mam zamontowaną drugą, mniejszą i oszczędniejszą przetwornicę (Techtron) dedykowaną tylko dla lodówki, a sterowanie zrealizowałem na dodatkowym termostacie (czujnik w lodówce, odczyt temperatury na panelu sterowania) i dodatkowo układ na jednym przekaźniku który to wszystko odpina gdy dostępne jest inne zasilanie 230V: słupek, agregat czy duża przetwornica... Ale to już inna historia.

P.S. Miałem wczoraj ekspresową robotę w Koszalinie i przejeżdżałem przez Szczecin. Dwa razy.... I dwa razy pobładziłem....
