[IAAN]

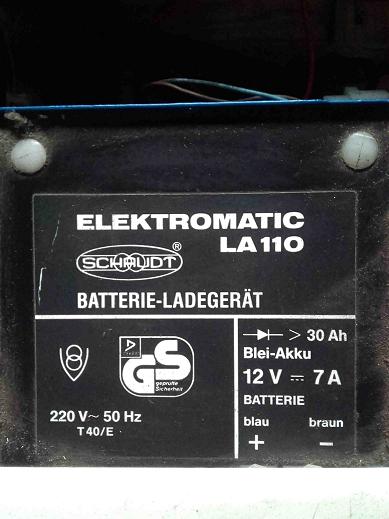

Czy ktoś się zna na tym czy to co jest tam zamontowane nie jest czasem zwykłym prostownikiem ,czy to energoblok .Właściciel auta twierdzi że nie ładuje akumulatora w aucie po podpięciu pod prąd .czy to rozwiązanie fabryczne czy ktoś podmienił .
Jeśli tak co dołożyć aby aby ładował również aku w aucie ?

---

prost 1.JPG

Plik ściągnięto 4954 raz(y) 26,57 KB


Plik ściągnięto 4954 raz(y) 37,2 KB


Plik ściągnięto 4954 raz(y) 32,05 KB

[Comsio]

U siebie mam nowszy model.
W srodku może być bezpiecznik,u mnie taki jest, jak zrobi się zwara, wymiana bezpiecznika.

[lepciak]

[IAAN]

Jeżeli interesują Ciebie szczegóły to poszukam zdjęcia i napiszę więcej.

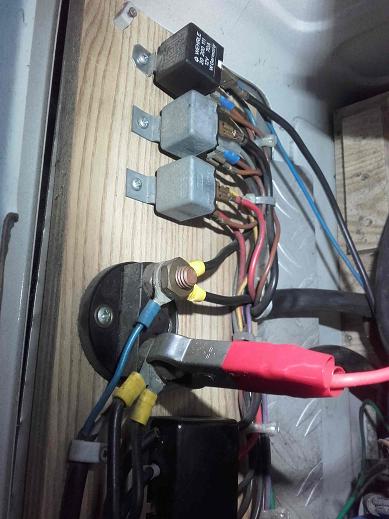

Ktoś z pewnością tam grzebał gdyż żadna niemiecka firma nie zainstalowałaby drewnianej płyty pod urządzenia elektryczne. W oryginale była tam z pewnością blacha.

Chętnie bym zobaczył jak podłączyłeś u siebie
Mówisz że te przekaźniki powinły być przykręcone do blachy a nie do drewnianej płyty ,płyta wygląda jak lekka sklejka i jest w kolorze zabudowy meblowej ,ale nie pamiętam jak wygląda od strony nóg kierowcy.
Na razie nie widać nigdzie aby coś było zasiarczone obecny właściciel kupił auto w tamtym roku i jeden sezon przejeździł
a może prościej dołożyć coś takiego do ładowania aku samochodowego http://allegro.pl/pt5-pro...6528712474.html

albo taki
http://allegro.pl/automat...6192308335.html

Czy mam rozumieć że ten co jest teraz w aucie nie ładuje w ogóle aku samochodu.

[lepciak]

Znalazłem zdjęcia prostownika który pakowałem do kamperów

Jest to urządzenie produkcji angielskiej z instrukcją po polsku którą opracował Polak a nie Chińczyk z automatycznego tłumacza.

Prostownik wyposażony jest w wyświetlacz który podczas pracy prezentuje sytuację w układzie.

Interesujące nas parametry to napięcie na akumulatorze, prąd ładowania oraz procent naładowania akumulatora. Prostownik wyposażony jest w pamięć zasilaną z bateryjki wielkości 5 groszy umieszczonej wewnątrz urządzenia dzięki czemu raz wybrane parametry ładowania będą zapamiętane nawet po wyłączeniu z sieci czy przemieszczeniu prostownika do innego pomieszczenia. Po ponownym podłączeniu do prądu samoczynnie rozpoczyna analizowanie stanu podłączonego akumulatora i ustala parametry ładowania. Tę właściwość wykorzystałem do ładowania dwóch różnych akumulatorów w kamperze realizując ją przy pomocy dwustanowego przekaźnika czasowego nastawionego na przełączanie się co dwie godziny na pierwszą lub drugą baterię. Włączony w układ solar nie ma żadnego wpływu na prawidłowość działania. Po naładowaniu akumulatora przełącza się na tryb czuwania a po obniżeniu się napięcia na aku samoczynnie załącza się. Prostownik sprawdza się również w przypadku kiedy odstawiamy kampera na zimę i nie zaglądamy do niego aż do wiosny.
Co jakiś czas urządzenie samoczynnie przełącza się na tryb odsiarczania akumulatora. Nie zamocowałem prostownika w kamperze na stałe lecz przystosowałem do przenoszenia montując odpowiednie wtyczki gdyż czasami jest potrzebny do zasilenia innego urządzenia.
Prostownik prezentowany na: http://allegro.pl/automat...6192308335.html/ doskonale nadaje się do permanentnego doładowywania akumulatora w sezonie zimowym gdyż jego prąd ładowania nie przekracza 0,5A lub 1A i posiada zabezpieczenie przed przeładowaniem. Sam używam podobne - kupione swego czasu w LIDL za 29 zł /sztuka. Do ładowania akumulatorów w sezonie turystycznym nie nadaje się z uwagi na mały prąd ładowania.
Prostownik http://allegro.pl/pt5-pro...6528712474.html jest standardowym urządzeniem do ładowania aku bez żadnego sterowania czy zabezpieczenia przed przeładowaniem. Po naładowaniu aku - jeżeli nie zostanie odłączony - będzie doładowywał go dalej doprowadzając w końcu do jego zasiarczenia.

[SlawekEwa]

linki nie działają

[lepciak]

[TomaszG]

[quote="lepciak"]

[lepciak]

TomaszG
Przekaźnik PCU-520 produkcji F&F Pabianice z instrukcją obsługi do pobrania.
Inny - o wiele lepszy przekaźnik o tym samym sposobie działania to RTx-170 i RTx-171 to produkt firmy Alstom. Ciekawa sprawa - producent tych ostatnich naprawia je bez pobierania jakichkolwiek opłat. Co prawda - te przekaźniki psują się niezmiernie rzadko. Przekaźniki można kupić u producentów lub na Allegro. Stosuję je do sterowania sprężarkami chłodni przemysłowych i w kamperach jeżeli właściciel sobie tego życzy.
Jeżeli interesuje Ciebie sposób podłączenia i ustawianie działania - wyślij mi na p.w. lub komórkę swój adres e-mail. Podeślę schemat narysowany odręcznie z odpowiednim opisem. Nie mam już programu do kreślenia schematów na kompie ale wiedza w głowie została i wprawa do odręcznego kreślenia również.

[Doktor]

Jeżeli chodzi o ten energoblok to jest oryginał. Mam u siebie dokładnie taki sam zestaw i co ciekawe ta drewniana tablica to też oryginał bo mam identyczną.U mnie działa to bez zarzutu.

[lepciak]

[IAAN]

Rozumiem że ten przekaźnik czasowy ma już ustawione przełączanie styków co 2 godziny fabrycznie.Nie mamw nim możliwości ręcznej regulacji czasu przełączania .
Schemat i opis dostałem i dziękuję bardzo

[lepciak]

Omawiany przekaźnik jest przystosowany do zmiany nastaw w zależności od potrzeb zainteresowanego. Wejdź w Google na stronę F&F Pabianice i wyszukaj PCU-520. Na dole jest instrukcja nastaw. Mogę Ci ją przesłać bo często z niej korzystam. Opcja nastaw: zmiana co 2 godziny najbardziej sprawdza się w naszym przypadku.

[IAAN]

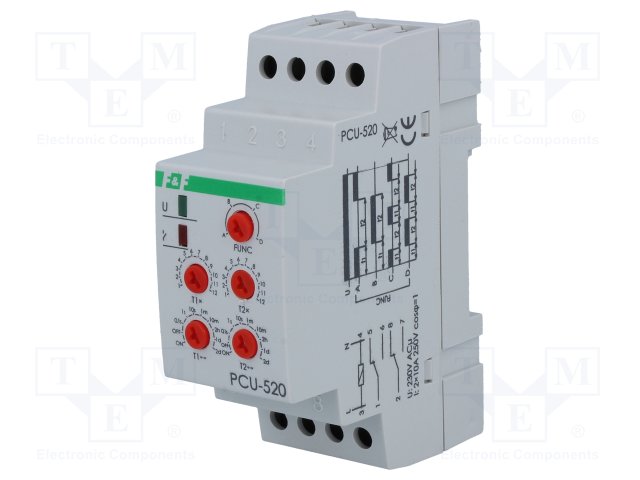

Terz wszystko jasne link który podałeś w meilu nie pokazuje tego przekaźnika tylko stronę producenta i trzeba wyszukać na niej PCU-520 a wygląda tak tu jest czym kręcić .

---


Plik ściągnięto 4325 raz(y) 28,57 KB

[lepciak]

Przełącznik FUNC ustawiasz w pozycji C lub D. Pozostałe dwa przełączniki po lewej stronie ustawiają czas działania pierwszego z przekaźników wykonawczych a odpowiadające im po prawej stronie czas działania drugiego.
