[Stanek]

Zaczęło się w zeszłym roku od rozbudowy elektrowni na dachu kampera. Większa produkcja prądu zachęciła mnie do częstszego pozostawiania lodówki na 12V podczas postojów. To co mnie nurtowało to czy nie zapomnę przełączyć lodówki na gaz zanim całkowicie rozładuję akumulator. Do tej pory udało mi się nie zapomnieć, ale wciąż w głowie miałem, że trzeba jakoś ten temat ogarnąć montując przynajmniej brzęczyk. Tak się złożyło, że na jesieni z Kacprem zaczęliśmy troszkę poznawać C++ i żeby go bardziej zachęcić i pokazać praktyczne zastosowanie programowania kupiliśmy mu pod choinkę zestaw Arduino. Zabawa była przednia. Budowaliśmy i programowaliśmy różne układy tak dla zabawy. W końcu pomyślałem dlaczego nie mielibyśmy zbudować układu sterującego lodówką. Pomysłów od razu zrodziła się cała masa. Zakupiłem więc drugie Arduino, żeby nie zabierać dziecku i zaczęliśmy pierwsze próby na razie na biurku. Założenie jest takie, że układ przede wszystkim ma mierzyć napięcie akumulatora i ostrzegać gdy spadnie do zadanej wartości, a po osiągnięciu zadanej wartości krytycznej odłączyć lodówkę od 12V. To miało być minimum, ale podczas zabawy apetyt nasz rósł. Dodaliśmy więc moduł zegara, wyświetlacz (na razie mały), pomiar temperatury (na razie jednopunktowy) oraz starowanie pilotem. Pilotem można przełączać tryb pracy: normalny (lodówka działa normalnie dopóki nie zostanie osiągnięte napięcie krytyczne - wówczas jest odłączana i włącza się alarm), czasowy (lodówka jest włączana i wyłączana co określony czas np. 5 minut włączona i 5 minut wyłączona), termostatyczny (lodówka włączana zależnie od temperatury mierzonej np. w zamrażalniku). W każdym trybie oczywiście równolegle monitorowane jest napięcie i działa zabezpieczenie tak jak w trybie normalnym. Do załączania i wyłączania lodówki zamierzamy użyć przekaźnika. Nie wiem jak to wszystko sprawdzi się w praktyce w kamperze. Pewnie jeszcze dużo testów i problemów do rozwiązania przed nami, ale pierwsze koty za płoty

---

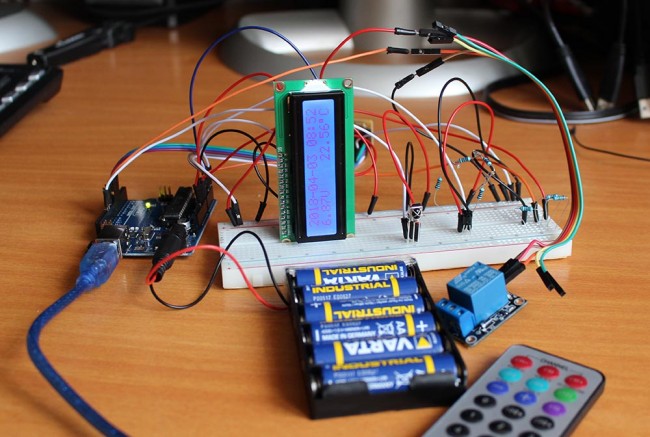

arduiono.jpg Biurkowy prototyp.

Plik ściągnięto 29 raz(y) 141,2 KB

[jacik]

Arduino wciąga niesamowicie
Zobacz LCD Nextion . Trochę kosztuje ale jest pełen wypas i sterowany przez uart
Grafikę wgrywasz z kompa dowolną

Ja sobie zrobiłem komputer pokładowy na zwykłym kolorowym LCD ale mam jakiś błąd w zasilaniu (przy włączonym ładowaniu PWM z solara) i palił mi moduły do bezprzewodowej transmisji danych. Sezon się skończył i już mi się nie chciało dochodzić.
Ale robi się ciepło i czas powrócić do tematu.

Będę kibicował Twojemu projektowi

[Stanek]

[toscaner]

U mnie jedno Arduino steruje ogrzewaniem i piecem webasto od chyba 3 lat, a drugie Arduino leży w pudle i czeka na lepsze czasy, aż mi się zechce za niego wziąć i na stole dorzucić kilka opcji, które później dorzucę do tego wbudowanego w kamperze.
Czytając Twój wpis nabieram chęci. Stawiam wirtualne za motywację

[jacik]

Przy okazji znalazłem fajną stronkę to robinia za free apek na androida z komunikacja BT
App Inventor

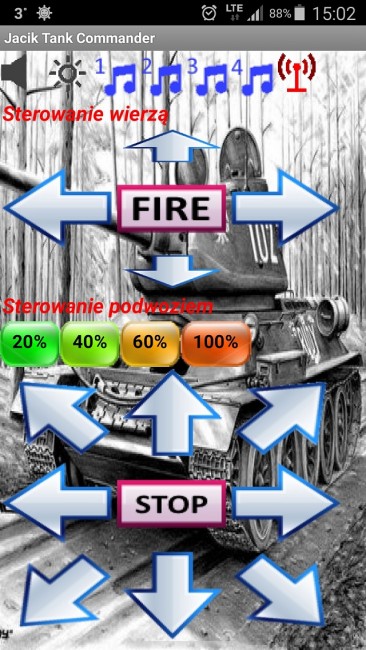

A to przykład sterowania czołgiem . Pierwsza moja apka na andka.

---


Plik ściągnięto 29 raz(y) 299,8 KB

[Stanek]

Prace postępują. Coraz więcej pomysłów i głowa coraz bardziej boli

Dodałem nowy większy wyświetlacz. Czujniki temperatury i wilgotności. Nowy dokładniejszy moduł zegara. Oczywiście mnóstwo zmian w oprogramowaniu. Robiłem też pierwsze testy w kamperku. Głównie chciałem sprawdzić czy przekaźnik da radę bo lodówka 10A bierze. Daje radę. Wszystko fajnie działa tylko nie wiem jak ja ogarnę te kabelki

---

arduiono2.jpg Kolejna wersja prototypu.

Plik ściągnięto 19 raz(y) 156,32 KB

[jacik]

Jak byś chciał zamawiać płytki to tu wychodzi w miarę tanio bez soldermaski
Mar...
Ale dużo tego nie masz to i na tej uniwersalnej zrobisz.

[Stanek]

Układ działa już w kamperze. Podczas instalacji udało mi się spalić jedno arduino Teraz zostało testowanie w praktyce i rozwijanie oprogramowania, ale to już zadanie na długi weekend majowy.

Obecnie układ realizuje takie zadania:

1. Wyświetlanie aktualnej daty i godziny
2. Pomiar i wyświetlanie temperatur: wewnętrznej, zewnętrznej, w lodówce, w zamrażarce
3. Pomiar wilgotności
4. Zapamiętywanie maksymalnej i minimalnej temperatury zewnętrznej i wewnętrznej wraz datą i godziną o której wystąpiły
5. Ostrzeganie gdy temperatura zewnętrzna spadnie poniżej 0 stopni
6. Ostrzeganie gdy temperatura w zamrażarce wzrośnie do -1 stopnia
7. Ostrzeganie o niskim napięciu na akumulatorze
8. Alarm i odłączenie lodówki od 12V gdy napięcie na akumulatorze osiągnie wartość krytyczną
9. Możliwość wyciszenia wszystkich alarmów i ostrzeżeń (tylko prezentacja na wyświetlaczu)
10. Możliwość wyłączenia wszystkich alarmów
11. Tryb pracy czasowy - włącza i wyłącza lodówkę co określony czas - to raczej do usunięcia bo się chyba nie sprawdzi
12. Tryb termostatyczny - włącza i wyłącza lodówkę w zależności od temperatury w zamrażalce

---

arduiono3.jpg Już na pokładzie

Plik ściągnięto 11 raz(y) 120,47 KB
