Witam kolegow i kolezanki
Mam zalozony zestaw paneli 200 W i regulator Tracer 20A 150V
Chcialbym poprosic o rade w jaki sposob podlaczyc woltomierz , amperomierz bezposrednio do regulatora ladowania w celu monitorowania stanu aku i jego ladowania .Zeby caly czas nie pobieral cennego pradu to chcialbym zastosowac wlacznik kolyskowy i tylko wtedy kiedy chce sprawdzic to wlaczam a kiedy nie potrzeba wylaczam.
Moze ktos juz podlaczal taki zestaw i podzieli sie wiedza ktory kabelek gdzie podlaczyc .
na zdjeciach widac jak to wyglada w realu .
Dziekuje za wszystkie podpowiedzi.
[/list]

---

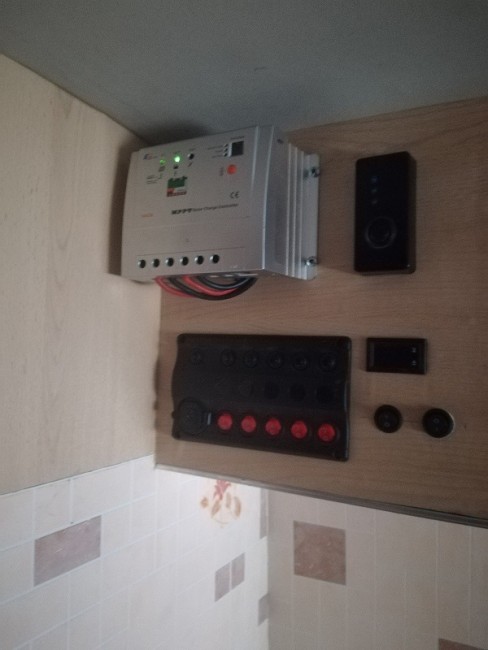

IMG_20180829_180717.jpg tablica rozdzielcza

Plik ściągnięto 18 raz(y) 139,38 KB

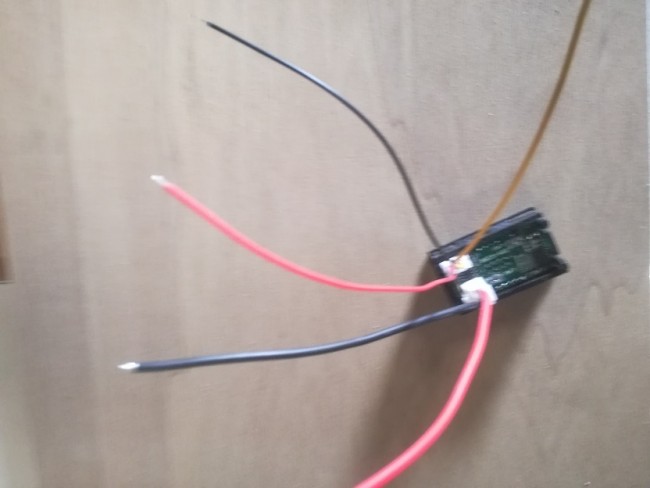

IMG_20180829_180923.jpg woltomierz tyl

Plik ściągnięto 8 raz(y) 91,23 KB

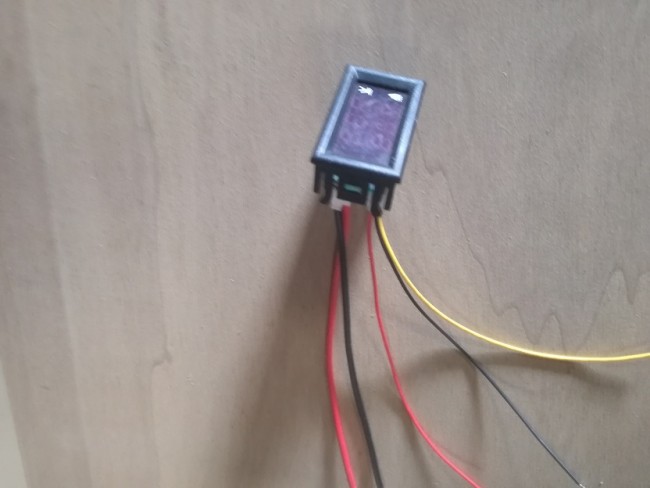

IMG_20180829_180936.jpg woltomierz - przod

Plik ściągnięto 12 raz(y) 103,8 KB

[cebek]

A amperomierz pokazuje zakres + - czy tylko od zera do iluśtam amperów?

[Sosna91]

nie napisales jaki posiadasz ten multimeter bo sa 10A i 50A lecz nawet jesli 50A to tylko na mostku, powinines go uzyc z racji tego iz amperomierz wpinasz pomiedzy regulator a akumulator,

w momencie jego uszkodzenia moze zostac przerwane polaczenie i panel bedzie dawac prad na regulator ktory nie ma polaczenia z akumulatorem a duzo regulatorow tego nie lubi to raz a dwa te multimetry przy natezeniu 8-9A ostatnio mi sie ladnie topily a wersje 50A z mostkiem spokojnie znosza 30A lecz mostek ktory daja w zestawie jest tak goracy ze lepiej zeby nie dotykal nic, jednak w razie awarii multimetru prad nadal plynie w takim połączeniu.

to tak drogą wstępu.

połączenie jest proste, jesli poki co chcesz zamontowac bez mostka to 2 grube przewody idą w minus miedzy regulatorem a akumulatorem, jednak przewód od regulatora idzie w gruby czarny a wyjście gruby czerwony do minusa idącego juz do akumulatora. Jesli podłączyłbys odwrotnie nic sie nie stanie tylko Amperomierz nie bedzie pokazywał.

teraz zasilanie i napięcie akumulatora z racji tego iz jest to samo łączysz cienki żółty kabel razem z cienkim czerwonym i podłaczasz pod wyjscie plusa regulatora i wszystko działa,

czarny cienki jest CI nie potrzebny bo multimeter bierze mase z amperomierza.

jest on potrzebny gdybys chciałą mierzyc np napiecie i natezenie panela ktore ma np 35v poniewaz regulator potrzebuje napiecia 12v wtedt czerwony i czarny cienki ida jako zasialanie, żółty bada napiecie paneli a grube natezenie.

[mrsulki]

A nie prościej dokupić dedykowany do Tracera wyświetlacz. Podłączasz jeden kabelek i masz wszystko co Cię interesuje a nawet więcej. Taki:
https://www.ledats.pl/pl/...rii-tracer.html

[Flag]

to co wstawiłeś to zutylizuj zaoszczędzisz sobie stresu Kup dedykowany interfejs do regulatora.

[stan1april]

Dziekuje za podpowiedzi .
Mam kilka dedykowanych sterownikow do tracera ale chcialem tym razem zalozyc bardziej czytelny wskaznik .

[jacik]

Swój wstawiłem między regulator a solar i mam bez stresu.

[Socale]

Po jaką cholerę Wam taka inwigilacja prądów?
Podłącz równolegle voltomierz a jego wskazania będą mówiły czy się ładuje czy wyczerpuje.
.
Komplikator rzeczy prostych.

[reaven22]

[reaven22]

OK już widzę ze MT-50 nie pasuje chyba do tego kontrolera co masz.
