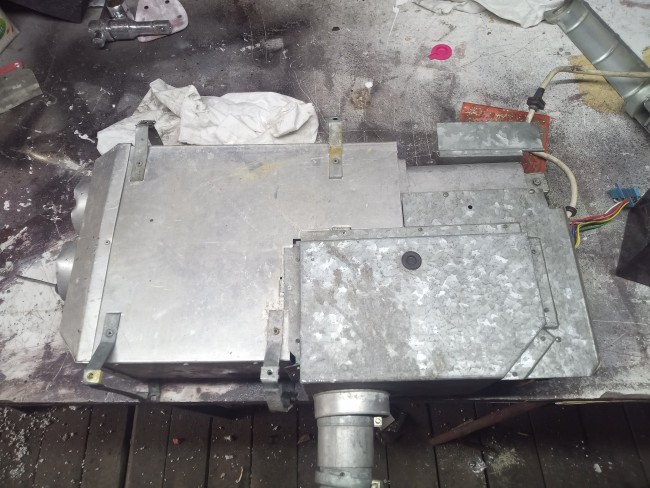

Wpadło mi dosc leciwe ale działające ogrzewanie Trumatic,ale niestety bez panela sterowania,pytanie do Was koledzy,może ktos posiada takie do odsprzedania lub może pomóc w rozszyfrowaniu schematu tego sterownika?

---


Plik ściągnięto 546 raz(y) 34,28 KB


Plik ściągnięto 3 raz(y) 1,42 MB


Plik ściągnięto 8 raz(y) 26,66 KB

[kaimar]

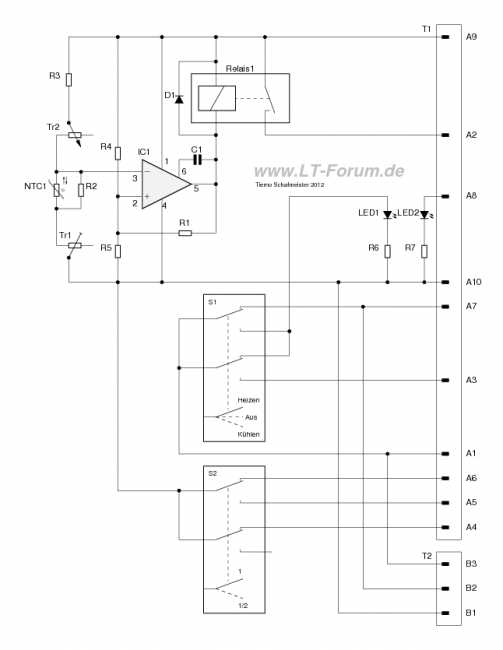

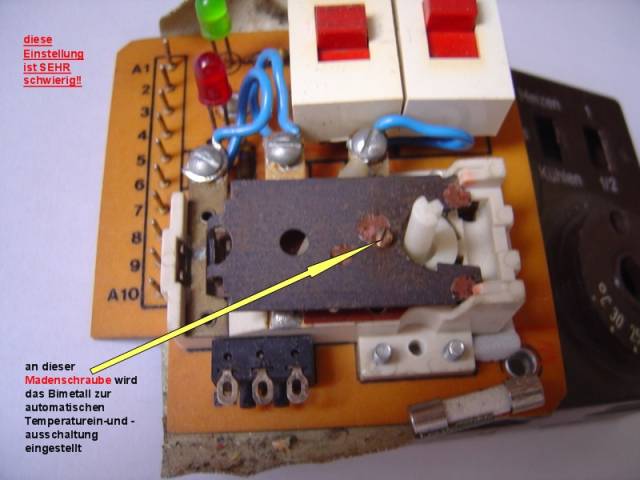

Na A2 jest wyjście z termostatu sygnału do uruchomienia ogrzewania. S1 to wyłącznik główny z trzema pozycjami : górna ogrzewanie, środek wyłączenie, dół wentylacja. S2 to przełącznik mocy palnika , górna pozycja to duża moc a dolna mała. LED D1 to sygnalizacja włączenia a LED D2 to sygnalizacja błędu. Panel prosty to zrobienia na bazie jakiegoś termostatu domowego.

[forhend]

Dziekuje za zainteresowanie tematem.A może podpowiesz mi ,które styki są odpowiedzialne za elektrozawory gazow (dwa)własnie odpowiedzialne za ilosc spalanego gazu?
