 Wysłany: 2020-03-17, 11:19 Jak przerobić lampę LED na 12V
|
|
|

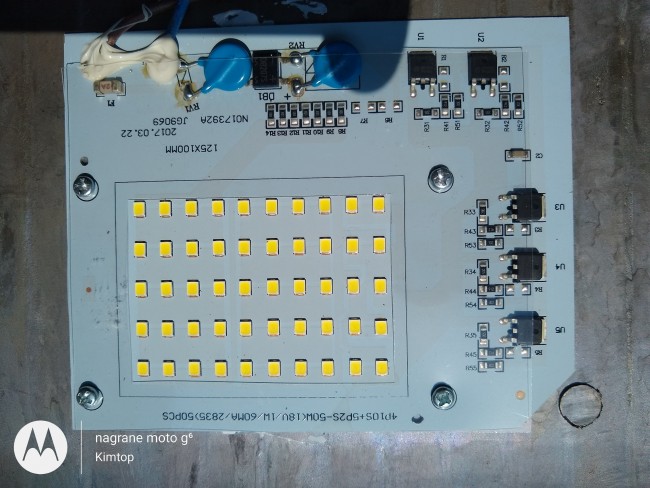

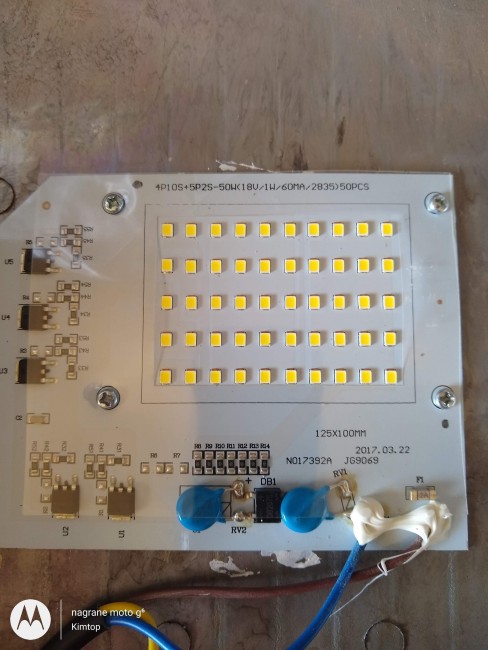

Potrzebuję przerobić lampę LED z 230 na12 volt.
Kiedyś w lampach był transformator, który wystarczyło pominąć.Mam lampę w której jest układ obniżający napięcie.Moce ktoś podpowie gdzie zapisać 12v żeby zadziałało
|
 |
| Plik ściągnięto 14 raz(y) 677,04 KB |
|
 |
| Plik ściągnięto 18 raz(y) 1,3 MB |
|
_________________
Pozdrawiam.
Polak gorszego sortu
Wódka z lodem szkodzi na nerki.Rum z lodem niszczy wątrobę.Whisky z lodem atakuje serce.Gin z lodem rozwala mózg.Cola z lodem demoluje zęby.
Oznacza to,że lód szkodzi w zasadzie na wszystko. |
|
 |
|
 |
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2020-03-17, 12:57
|
|
|
Nie jest łatwo. Musisz rozpoznać sekwencję szeregową, czyli ile ledów przypada na jeden obwód.
obwodów jest kilka i są one łączone równolegle.
Robiłem kiedyś dokładnie to samo bo zasilacz strasznie zakłócał radio, lokalizowałem każdą led z osobna i udało mi się zrobić na 18V a napięcie zasilające było 37V.
Nie ma reguły że musi na 12V. Jak będę w szwagrowej stodole to pstryknę foto tego organizmu, to zapodam dla poglądu. |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
 |
|
 |
|
|
amples
Kombatant
Twój sprzęt: Master III
Pomógł: 13 razy
Dołączył: 28 Lut 2013
Piwa: 129/18
Skąd: UE
|
| Wysłany: 2020-03-17, 13:18
|
|
|
| Socale napisał/a: | | udało mi się zrobić na 18V |
Tu jeden obwód na 18V
5 leadów w obwodzie a 10 obwodów (tak można wywnioskować z nadruku)
mogę się mylić , trzeba sprawdzić po połączeniach . |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/637
Skąd: Gubin
|
| Wysłany: 2020-03-17, 13:30
|
|
|
Ledy są pogrupowane w dziwny sposób: 2x5szt i 10x4szt
Pobazgrałem trochę, taki wydaje się być obieg po powiększeniu, na kompie w pracy wyśrubowałbym kontrast byłoby wyraźnie widać ale ja w domu i nie jestem na 100% pewien bo nie widzę.
Włącz lampę niech się zaświeci i zmierz napięcie w punkcie czerwonym i niebieskim.
|
 |
| Plik ściągnięto 10 raz(y) 486,32 KB |
|
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
|
| |
|
|
|
|
|
robba
weteran
Twój sprzęt: Zabudowa nie wiem jaka na 508D do remontu
Pomógł: 13 razy
Dołączył: 18 Paź 2015
Piwa: 94/193
Skąd: Nicelea
|
| Wysłany: 2020-03-17, 19:18
|
|
|
| Socale napisał/a: | Ledy są pogrupowane w dziwny sposób: 2x5szt i 10x4szt
.... |
też nie mogę zakumać czy inne ledy w tej piątce (wątpię),
czy też po prostu inny prąd mają, choć szczerze mówiąc nie wiem dlaczego wogóle świecą, bo nie powinny..... Ale niezbadane są układy z Chin...
chyba że te dwie piątki są włączone w przeciwnym kierunku od pozostałych i w jedną jest 14,4 a w drugą 18 V.
najpierw w miejscach wskazanych przez Socale rzeczywiście zmierz napięcie...
ale zmierz zarówno na DC w obu kierunkach jak i na AC
Czy masz gdzieś informację o mocy tego urządzebnia? to też istotna informacja.
A na koniec podłącz w miejscach zaznaczonych przez Socale przez rezystor okolo
200 Ohm (min. 2 W) zasilanie z 24V i zaobserwuj co świeci a póżniej odwrotnie podłącz
(w obie strony na krótko żeby rezystor się nie przegrzał).
Taki eksperyment powinien wszystko wyjaśnić (lub nie  )

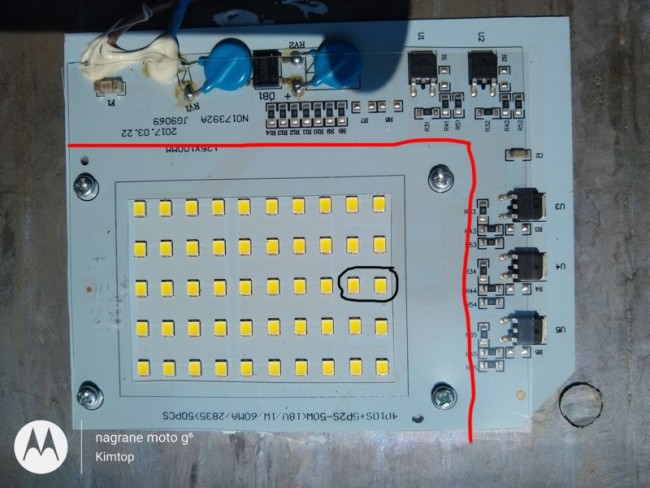

a jak już bedzie wiadomo o co kaman to można płytkę ładnie wyciąć gdzie czerwona linia... |
 |
| Plik ściągnięto 3 raz(y) 115,92 KB |
|
_________________
.
"człowiek uczy się całe życie i głupi umiera" B.K.
.
"Życie jest zbyt poważne, aby traktować je serio" O.W.
.
***Niech kawa Cię obudzi zanim zrobi to rzeczywistość*** |
| |
|
|
|
|
|
reaven22
weteran
Pomógł: 25 razy
Dołączył: 19 Mar 2018
Piwa: 121/14
Skąd: WGM
|
| Wysłany: 2020-03-19, 10:48
|
|
|
Bez przetwornicy step-up nie uda się zasilić tej lampy.
To oprawa zasilana bezpośrednio z 230V bez zasilacza obniżającego napięcie.
DB1 - to prostownik, U1-U5 to stabilizatory prądu.
Sprawdź opis płytki, parametry są podane:
- układ połączeń 4P10S+5P2S czyli układ jak podał kolega Socale
- całość jest na diodach o parametrach (18V/1W/60mA/2835) 50pcs ( https://www.aliexpress.com/i/32968252477.html )
Czyli mamy w uproszczeniu 11 led o napięciu 18V każda połączonych szeregowo. Całość jest zasilana z napięcia ~198V
Według mnie zamiast bawić się w przeróbkę tego szybciej będzie kupić rolkę dobrej taśmy LED 12V
https://koloreno.pl/pl/p/TASMA-LED-12V-3014-204LED-1M-IP20-BIALY-NEUTRALNY/1358
i okleić tym kawałek blachy aluminiowej dociętej do wymiaru oprawy. |
| |
|
|
|
|
|
robba
weteran
Twój sprzęt: Zabudowa nie wiem jaka na 508D do remontu
Pomógł: 13 razy
Dołączył: 18 Paź 2015
Piwa: 94/193
Skąd: Nicelea
|
| Wysłany: 2020-03-19, 14:54
|
|
|
| reaven22 napisał/a: | ....
Sprawdź opis płytki, parametry są podane:
- układ połączeń 4P10S+5P2S czyli układ jak podał kolega Socale
......
|
hm...
obliczeniowo z Twojej strony się zgadza.
Nie mam też tego w rekach zeby sprawdzić układ połączen,
ale jak dla mnie to wyglada na 10P4S i 2P5S
przynajmniej ze sciezek tak wynikałoby.
I nawet dziwne przelotki tego nie zmienią.
Ale z kolei wychodzi inne napiecie wtedy...
EDITA!!!!: ok już kumam. potraktowałem przerwy jako sciezki,
a to są powierzcnie przewodzące z trawionymi przerwami....
teraz się zgadza!
tez tak uważam.
.... chyba że ... masz kwarantanne...  |
_________________
.
"człowiek uczy się całe życie i głupi umiera" B.K.
.
"Życie jest zbyt poważne, aby traktować je serio" O.W.
.
***Niech kawa Cię obudzi zanim zrobi to rzeczywistość*** |
| |
|
|
|
|
|
reaven22
weteran
Pomógł: 25 razy
Dołączył: 19 Mar 2018
Piwa: 121/14
Skąd: WGM
|
| Wysłany: 2020-03-21, 22:13
|
|
|
| robba napisał/a: | tez tak uważam.
.... chyba że ... masz kwarantanne... |
Na szczęście my nie, i choć rozsądek podpowiada: siedź na dupie w domu, to ceny paliw zachęcają do podróży ) na razie rozsądek wygrywa
 |
|
|
|
|
|
voice
weteran
Nie licz dni, spraw by to dni się liczyły
Twój sprzęt: Pilote G650 Essentiel
Nazwa załogi: Voice_Band
Pomógł: 5 razy
Dołączył: 02 Gru 2012
Piwa: 20/21
Skąd: Ostrów Wielkopolski
|
| Wysłany: 2020-03-24, 22:01
|
|
|
| reaven22 napisał/a: |
Na szczęście my nie, i choć rozsądek podpowiada: siedź na dupie w domu, to ceny paliw zachęcają do podróży ) na razie rozsądek wygrywa
|
Gdzie takie ceny są ?? bo u mnie najtaniej ropa po 4.25 dzisiaj kupowałem |
|
|
|
|
|
|
|
