Witam,

czy ktos z was może wie gdzie najłatwiej dostać sygnał cofania, który mogłbym podłączyć pod radio, żeby wyzwolnić podgląd kamery cofania?

Dodatkowe informacje:
- Fiat Ducato 2015
- brak lini 2. na kostce A ISO (bose in)
- brak canbus na kostce A ISO
- radio (Sony XAV-AX3005) ma dedykowany przewód "Reverse"

Z góry dziękuję za pomoc.

[blue60]

Nie wiem, czy dobrze rozpoznałem Twój problem.
Sygnał do kamery podłączamy z plusa lampy cofania.
Ustal, która żarówka świeci się po włączeniu biegu wstecznego i plus"+" podłącz pod zasilanie kamery cofania( czerwony przewód).

[jacolmode]

No tak, ale nie chcę ciągnąć dodatkowego przewodu z samego końca samochodu do radia. Zakładam, że jest jakis prostszy sposób.

[Socale]

Ducato 2015 to już każde info w żyłach auta idzie po CAN.
.
Można też tradycyjnie/analogowo.
Zazwyczaj w zestawie z kamerą jest przewód, w którym jest jedna żyła właśnie do tego celu przewidziana. Jest żółty czincz "video" oraz jedna żyła czerwona do zastosowania od żarówki lampy wstecznego biegu w kierunku radia/monitora.
Gdy ta czerwona żyła zostanie podłączona do odpowiedniego pina w radiu i na nim pojawi się to samo napięcie które zaświeca żarówkę światła wstecznego, wówczas ekran przełączy się na obraz z kamery.

[blue60]

[kaimar]

Sygnał cofania jest na body komputerze pod deską zielona kostka pin 1

[LukF]

[jacolmode]

[kaimar]

Rocznik 2006 miał inne BSI. BSI najłatwiej rozróżnić po kolorze - w starszych pojazdach jest beżowy a w nowszych czarny. Przewód może mieć różne kolory ale najczęściej jest to bialo-zielony

[LukF]

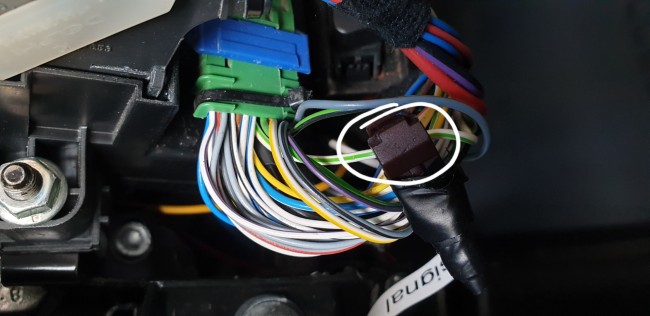

Na zdjęciu chyba wszystko widać.

Proszę bardzo

---


Plik ściągnięto 25 raz(y) 1,16 MB

[jacolmode]

Podziękował. Wszystko działa. U mnie podłączenie jak na obrazku powyżej.

[Monter]

Rany Julek, co to jest za przyłącze na foto? Tylko mi nie piszcie, że ta szybkozłączka z tworzywa jaka to niby sama się wcina w przewody - tego badziewia powinni zakazać produkować.
