[Hehu]

Witam jakiej grubości zastosować przewód do połączenia akumulatora rozruchowego 100 Ah z pokładowym 105 Ah długość około 5m w przyszłości chce dołożyć drugi aku również 105 Ah?

[reaven22]

Dałbym 10-16mm2 zapewni to sprawne naładowanie akumulatora zabudowy.

[smok_wawelski]

To ma być tylko połączenie równoległe tych akumulatorów czy też będzie jakieś źródło ładowania ?
Brakuje mi tu parametru spodziewanego prądu oraz informacji czy odległość to 5m czy 2.5m i instalacja dwu-przewodowa (co nie sądzę) czy może te 5m to tylko długość przewodu + a - pójdzie masą
Orientacyjnie dla odległości 5m oraz instalacji dwu przewodowej lub plus przewodem a minus masą oraz przewodu Cu np. LGy , napięcie w nominale 12V i dopuszczalny spadek napięcia 3%
przy 20A i 5m wystarczy 10mm2,
przy 30A i 5m wystarczy 16mm2,
przy 50A i 5m potrzebne 25mm2

Aby głowy nie łamać wzorami liczydełko można pobrać https://www.napiecie.sala...abli-przewodow/
Dane w kalkulatorku trzeba wprowadzać w postaci mocy a nie prądu ale też upraszczając można ją obliczyć szybciutko P = U x I

[Gewehr]

Wszystko zależy od separatora jaki użyjesz. Jeśli dasz np Oriona dc/dc 30A, to wystarczy 16mm2. Jeśli dasz natomiast np Cyrixa 120, to przewód musi być już 35mm2. Generalnie im grubiej, tym więcej prądu na końcu Pamiętaj o odpowiednich bezpiecznikach!
Jak Lifepo4 dajesz, to radzę separować Orionem

[MaxL]

U mnie przy długości ok 7 m 20mm2 dawał za duże spadki napięcia dla lifepo4, który przez to nie mógł się naładować do końca

[Hehu]

[FilipDucato]

A mógłby ktoś proszę wyjaśnić jak się dobiera taki przewód od aku?

W sensie jakie są zasady?

Np. mam aku Green cell AGM 100Ah. Jest napisane na nim, że napięcie to <20A.

Zatem, teoretycznie, wyszukuje się przewód, który wytrzyma min. taki amperaż.

Czyli, teoretycznie 6mm2/12AWG (30A). Więc jak chciałbym połączyć dwa takie aku razem, równolegle, czyli wtedy łączny A byłby <40A, to dobrałbym, dla bezpieczeństwa 16mm2/6AWG (55A)?

Czy to nie jest aż takie proste? Bo zawsze widzę jak ktoś łączy równolegle aku pokładowe, to używają takie grube przewody jak to aku rozruchowych.

Dzięki!

[BikerB]

[orkaaa]

Dla tych co nie lubią fizyki - zasada taka że im grubsze przewody tym lepiej. Oczywiście nie ma co 50 mm wkładać do ładowania akumulatora ale jak pisze biker jeśli nie masz ograniczenia z alternatora / np ładowarka dc dc która ogranicza prąd ładowania do 30 A/ alternator faktycznie może ładować i 50 A. Bez odpowiednio grubych przewodów będą straty. Im większa odległość od źródła ładowania tym przewody muszą być grubsze. Przy ładowaniu do 30 A Orion zaleca 5 metrów 12v 16 mm.

[cebek]

Trochę późno ale dorzucę swoje trzy grosze. Przewody dobieramy nie do prądu ładowania, a spodziewanego prądu jaki przepłynie przez przewód. Podam taki scenariusz. Świadomy użytkownik tak nie zrobi, ale kto wie? Mamy ekspres do kawy o mocy powiedzmy 2000W podłączony do przetwornicy. Wstajemy rano i chcemy zrobić kawę. Odpalamy ekspres i przetwornica zaczyna pikać bo po nocy akumulator pusty. Odpalamy silnik żeby doładować akumulator, i wtedy przez przewód i separator płynie praktycznie maksymalny prąd jaki może dać alternator. Jeśli mamy cienki przewód i odpowiednio dobrane bezpieczniki to się właśnie spaliły. Jak nie ma bezpieczników to izolacja na przewodzie zaczyna się topić :P

[CustomVan]

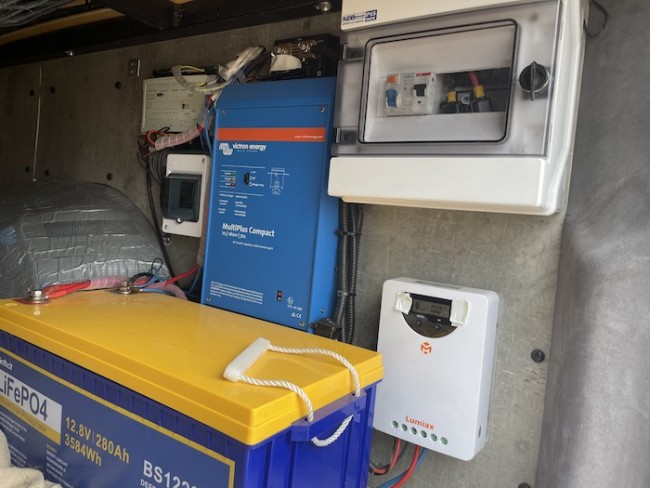

Pytanie czy będziesz montował separator czy ładowarkę DC/DC. Jeżeli separator, który jest zwykłym przekaźnikiem i nie ogranicza prądu ładowania to kabel przy tej odległości musi być gruby najlepiej skorzystać ze wzoru i policzyć albo użyć gotowego kalkulatora. Jeżeli zdecydujesz się na ładowarkę DC/DC w tym wypadku zależy to od maksymalnego natężenia jakiem ładuje np. max 20A kabel 10mm będzie ok. Tutaj znajdziesz możesz przezcytać jak zbudować instalację elektryczną w kamperze Pozdrawiam. Poniżej zdjęcie mojej instalacji dla przykładu.

---

elektryka w kamperze customvan.jpeg

Plik ściągnięto 7 raz(y) 105,89 KB
